带流体仿真效果的笼式流体控制阀结构设计

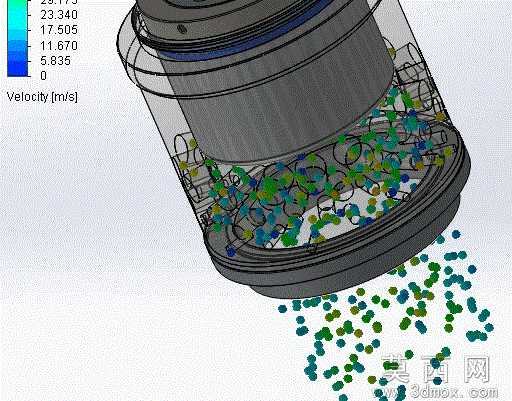

本作品采用三维参数化建模方式完成流体控制阀的全结构设计，建模过程中先完成整体阀体的外形与内部流体通道的曲面构建，保证流道过渡区域无尖锐棱角，减少流体流动过程中的局部阻力损失。针对核心调节部件笼式阀芯，采用阵列特征完成多孔节流窗口的批量构建，每个节流槽的纵向轴线与笼孔垂直参照平面保持微小倾斜角度，精准匹配设计要求的节流调节特性，同时完成阀芯与阀座配合面的公差适配建模，保证密封面的贴合精度。建模完成后对模型进行半透明化渲染处理，将阀体外壳设置为半透明磨砂金属材质，内部阀芯、弹簧等运动部件设置为深灰哑光金属材质，清晰展示内部组件的装配关系与运动空间。作品搭配流体速度场仿真效果展示，通过粒子渲染与速度色阶映射，直观呈现流体从阀入口进入笼式阀芯区域、经节流窗口调节后从出口流出的完整流动状态，不同颜色的粒子对应0-25.175m/s区间内的不同流速，清晰展示阀内流场的分布特性，验证阀芯节流结构的设计合理性。设计过程中重点考量了阀芯轴向滑动的运动间隙，保证阀芯在笼腔内可沿轴向顺滑移动实现流量调节，同时对阀体内壁与密封组件的安装定位结构做了细化建模，确保各零部件装配关系准确无干涉，整体模型结构完整，既可以直观展示阀门的机械构造，也能辅助理解流体控制的工作原理，为阀门的结构优化与性能验证提供了直观的三维可视化参考。
