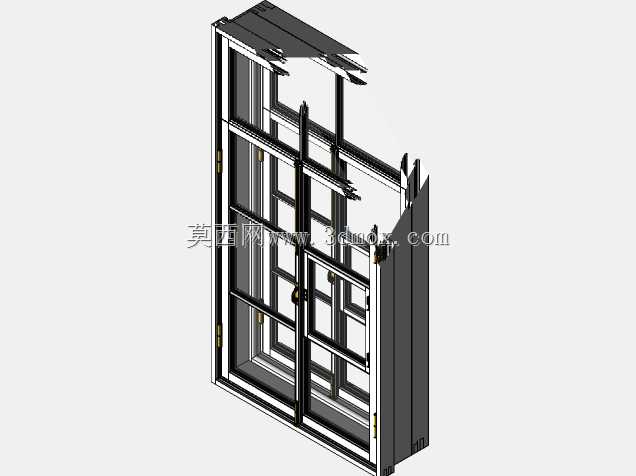

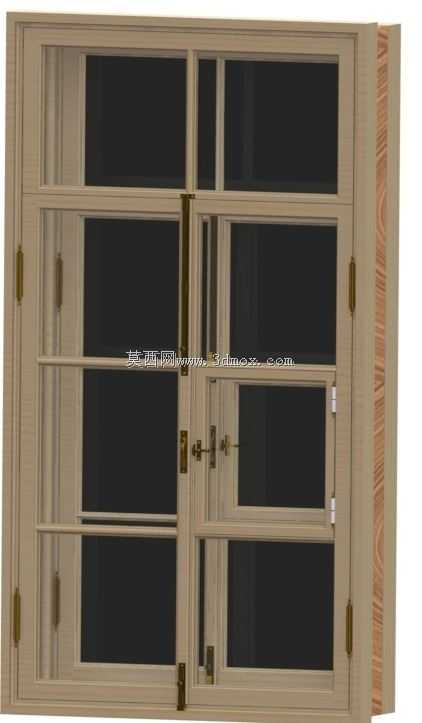

多夹点结构铝合金平开组合窗设计

这款多夹点锁紧结构的组合窗体，主要面向民用住宅、商用办公空间的室内外隔断与外立面开窗场景，可适配常规砖混墙体、装配式轻钢墙体的洞口安装需求，兼顾通风采光、密封隔音、防盗锁紧的多重使用需求。区别于普通单扇平开窗的单点锁闭结构，这款窗体采用12组夹点锁紧结构，沿窗扇的侧边、上下边框均匀分布锁点，当窗扇闭合转动执手时，所有夹点同步卡入窗框对应的锁座内，让窗扇与窗框的贴合压力沿整圈密封胶条均匀分布，避免单点锁紧带来的局部密封不严、窗扇翘曲漏风的问题，在大风压的高层外立面场景下，也能保证整窗的结构稳定性，不会出现高楼层常见的窗扇啸叫、雨水倒灌问题。设计过程中优先考虑了窗体的安装适配性，整体窗框采用分体式拼接结构，外框预留了20mm的安装调节余量，可适配土建施工中存在的洞口尺寸偏差，安装时无需额外裁切主框型材，仅通过调节固定片的位置即可完成精准定位，降低现场施工的难度。窗体的功能分区做了明确划分，上部固定扇采用双层中空玻璃配置，承担主要的采光功能，下部双扇内开平开窗搭配可独立开启的小扇通风口，日常可开启小扇实现微通风，避免开窗幅度过大带来的安全隐患，需要大面积通风或者清洁玻璃时，再完全开启主平开窗扇。所有夹点锁紧部件都隐藏在型材的腔体内部，外部无裸露的金属连接件，既提升了整窗的外观整洁度，也避免长期户外使用导致锁件锈蚀卡滞的问题，夹点本身采用耐磨尼龙包覆金属基材的结构，锁紧时不会与金属锁座产生硬摩擦，长期反复启闭也不会出现松动旷量。窗体的密封结构采用三道胶条设计，外侧胶条阻挡雨水灰尘进入型材腔体，中间胶条在锁点压紧后形成完整的密封腔，阻断空气声的传播路径，内侧胶条阻隔室内侧的水汽渗入型材内部，配合多夹点均匀施压，整窗的隔音量可达35分贝以上，可有效隔绝室外交通、施工带来的噪音干扰。设计时也充分考虑了后期维护的便利性，所有夹点锁件都采用模块化快装结构，无需拆卸整窗即可单独更换损坏的锁点部件，玻璃压条采用室内侧安装结构，后期更换玻璃时无需在室外侧作业，高层作业的安全性大幅提升。
