6×6规格贴片式微型轻触按键结构

在消费电子、小型通讯终端、便携检测设备的板级交互设计中，这类6×6规格的贴片式微动按键是极为常见的输入元件，日常做PCB布局、结构堆叠时经常会用到这类元件的三维数模来做干涉检查与安装匹配。从实际应用场景来看，这类按键常布置在设备侧键、功能复位键、板载调试触发位，不需要大行程操作，靠手指轻压就能完成通断触发，触发力度通常在100-300gf区间，适配日常快速点按的操作需求，不会因为按压力度过大导致板载焊点受力脱焊，也不会因为力度太轻出现误触发。

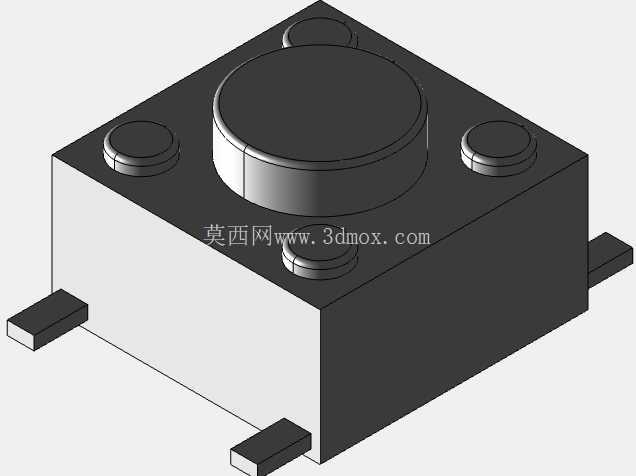

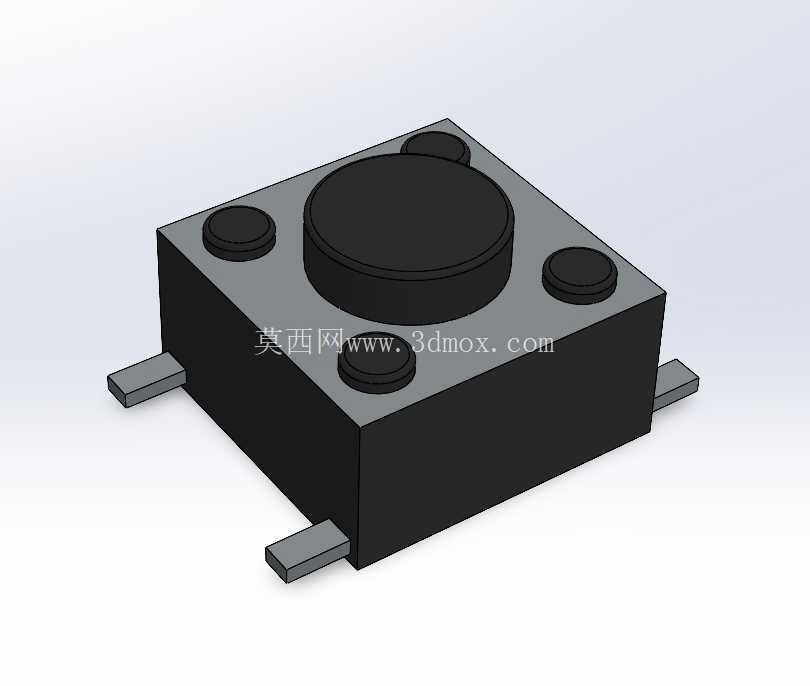

从结构设计思路来看，这个模型还原了这类贴片轻触按键的典型结构：主体基座采用耐高温工程塑料的外形轮廓，四个角位预留的圆形凸台是按键内部金属弹片的定位压合位，中间凸起的圆形柱是操作触发端，直接承接外部按压力，将力传导到内部的金属弹片上完成电路通断；四个向外伸出的扁平引脚是SMT贴片焊接端，引脚宽度与伸出长度完全匹配常规SMT工艺的焊盘设计要求，做PCB封装匹配时可以直接对照数模的引脚尺寸调整焊盘长宽与间距，避免出现焊接偏移、虚焊的问题。

外形尺寸与安装边界是这类板载元件建模时需要重点把控的部分，这款按键的主体基座为6mm×6mm的正方形轮廓，基座高度包含触发柱的总高度控制在常见的贴片轻触按键尺寸区间，引脚伸出基座侧面的长度不超过1.5mm，在做整机结构堆叠时，需要在按键触发柱上方预留至少0.3mm的按压行程空间，触发柱对应的外壳按键帽位置要做同心度对齐，偏移量不能超过0.5mm，否则会出现按压卡滞、触发无力的问题；引脚对应的PCB焊盘要做对称设计，回流焊过程中可以抵消部分焊接应力，避免按键本体出现偏移。

从功能特性上看，这类微动按键属于接触式触发元件，行程通常在0.2-0.5mm之间，触发时有清晰的段落反馈，操作者可以通过触感判断是否完成触发，不需要额外增加触发提示；模型还原的四个角位凸台，实际生产中是基座上盖与底座的压合固定位，组装时通过压合工艺将内部弹片密封在基座内部，具备基础的防尘能力，适配常规室内使用的电子设备需求，不需要额外做密封结构就能满足日常使用的防护要求。

在做三维建模时，这类元件的数模不需要还原内部的弹片、触点等细小结构，只需要把外部安装轮廓、引脚位置、触发柱的尺寸与位置做精准还原，就能满足结构设计阶段的干涉检查、布局验证需求；如果是做整机装配仿真，还可以给触发柱添加0.3mm的轴向移动行程，模拟按键按压过程中与周边结构件的间隙变化，避免按压过程中触发柱与外壳筋位出现摩擦卡滞。很多刚入行的结构工程师在做板载元件布局时，容易忽略按键本体与周边贴片元件的安全距离，通常这类按键周边要预留至少1mm的无元件空间，一方面是给SMT焊接的吸嘴留取操作空间，另一方面是避免按键按压时的形变挤压周边的电容、电阻等小型元件，导致焊点脱落或者元件损坏。

另外在做外壳按键的配合设计时，按键帽与外壳开孔的间隙要控制在0.1-0.2mm之间，间隙过大会出现晃动感，间隙过小会因为外壳注塑公差导致按键卡滞；按键帽与内部轻触按键触发柱的重叠量要控制在0.2mm以上，避免装配公差导致按压空程，触发不到位。这个数模的外形轮廓完全贴合量产6×6贴片轻触按键的实际尺寸，在做通讯终端、小型数码产品的结构设计时，可以直接导入装配环境做布局验证，不需要反复对照规格书调整外形尺寸，能有效减少结构设计阶段的重复建模工作量，提升板级布局的效率，避免因为元件尺寸建模偏差导致后期开模后出现装配干涉的问题。
