车床用勾型快装连接锁紧构件

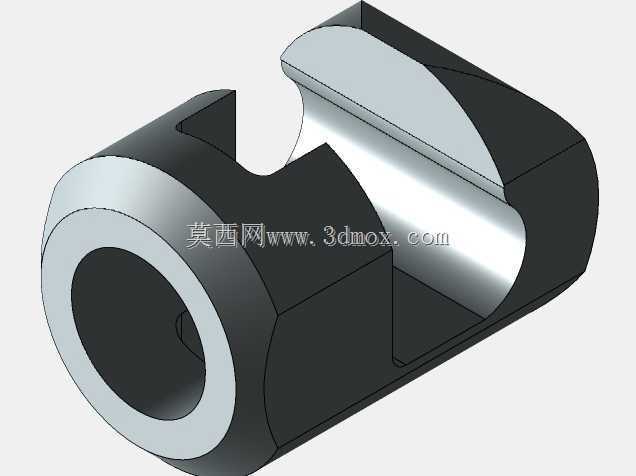

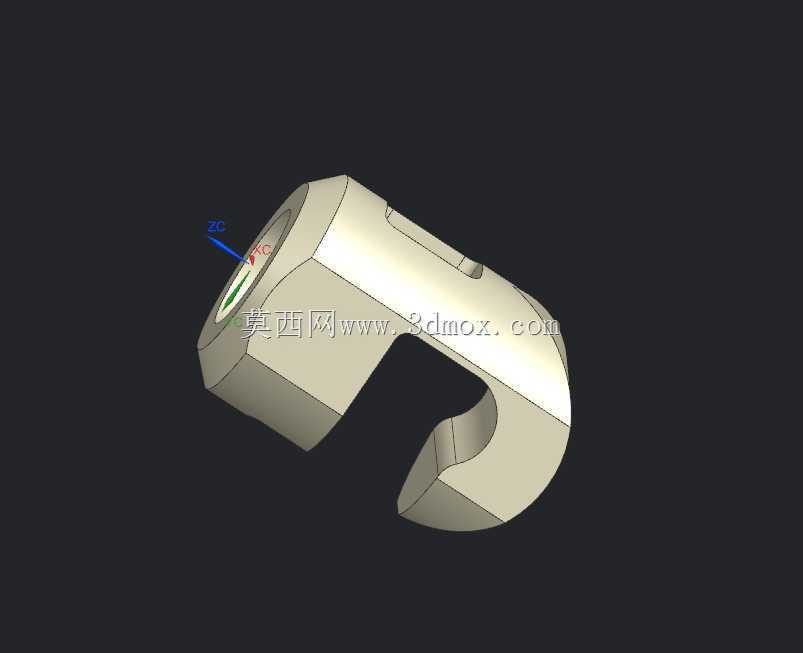

　　在数控车床的工装配套、刀架附件快换以及小型工件夹持辅助场景中，这类勾型锁紧构件是提升换型效率的核心小尺寸零件，很多一线车间做小批量多品种加工时，会频繁用到这类快锁结构来替代传统螺栓紧固，减少装夹停机时间。从结构设计逻辑来看，这个零件采用一体化铣削成型的主体，没有拼接焊缝，整体刚性更适合车床工位频繁受往复拉扯载荷的工况，不会因为长期受力出现连接松脱的问题。主体一端是带内孔的圆柱安装段，内孔的公差带按照H7级精度设计，能够和配套的定位销轴实现间隙配合，安装时可以直接套入销轴完成初步定位，不需要额外找正，内孔侧壁预留的扁位结构，是用来配合紧定螺钉实现周向防转的，避免构件在锁紧过程中跟转导致定位偏移。另一端的勾头部分做了圆弧过渡的钩槽，

　　钩槽的开口尺寸经过匹配设计，刚好能够卡入对应直径的锁紧销柱，钩槽的受力面做了15度的斜角处理，锁紧过程中会随着拉力增大产生越拉越紧的自锁效果，不会因为车床运行时的振动出现脱钩风险，勾头的外侧圆弧是按照安装空间的避让边界做的修型，在转动锁紧的行程范围内不会和周边的刀架侧壁、工装压板产生运动干涉。从安装边界尺寸来看，圆柱段的外径控制在适配常规20mm直径安装座的范围，整体长度不超过60mm，勾头部分的最大外轮廓宽度控制在35mm以内，不管是安装在排刀式数控车床的刀架侧方，还是配套在液压卡盘的辅助压臂上，都不会占用过多的安装空间，不需要对原有设备的安装位做二次扩孔或者打磨修改。设计时特意把所有的棱边都做了R0.5的倒角处理，

　　一方面是去除铣削加工产生的毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中，在长期承受交变锁紧拉力的情况下，不会在棱边位置出现应力开裂的问题。零件的材质选型一般对应45号钢调质处理，表面做发黑防锈，适合车间多切削液、多油污的使用环境，不会轻易出现锈蚀卡滞的问题。在实际使用场景中，这类构件除了车床工装快换之外，也可以用在小型自动化线的工位挡停、夹具的快速开合结构上，只要锁紧行程和载荷匹配，都能实现快速装拆的功能，相比传统的螺栓压板锁紧，操作时间能缩短70%以上，尤其适合单件小批量加工时频繁更换工装的生产节奏。建模过程中需要重点关注钩槽受力面的角度和圆柱安装段的同轴度，同轴度公差控制在0.02mm以内，才能保证安装后锁紧动作顺畅，不会出现卡滞或者锁紧间隙过大的问题，勾头部分的壁厚要保证足够的强度，按照最大500N的锁紧拉力计算，壁厚不小于8mm就能满足刚性要求，不会出现锁紧时勾头变形张开的问题。
