山地车骑行缓冲用空气阻尼避震结构

　　在山地越野、城市通勤折叠车以及电助力自行车的悬架系统中，这类空气阻尼缓冲部件是连接车架前后段、过滤路面冲击的核心承载零件，区别于传统钢制弹簧避震，空气阻尼结构可通过调整气室压力适配不同体重骑手与复杂路况的缓冲需求，避免硬尾车架在颠簸路段出现的轮组跳离地面、操控失稳问题。从安装边界来看，该部件两端采用吊耳式铰接结构，整体轴向长度适配165mm安装孔距的车架安装位，主体最大外径38mm，安装时需预留至少5mm的径向避让空间，避免避震压缩过程中与车架立管、后下叉发生运动干涉，两端铰接孔的衬套需匹配标准M8或M10的连接螺栓，保证铰接处转动灵活无卡滞。

　　设计过程中优先考虑阻尼力的线性输出特性，气室与阻尼油路的分隔结构采用多层密封件设计，避免高频压缩过程中出现漏气、漏油导致的阻尼失效，外筒采用高强度铝合金材质做阳极氧化处理，兼顾轻量化与抗砂石冲击的耐磨性能，外露的活塞杆部分做镀硬铬处理，降低泥水附着带来的表面锈蚀与密封件磨损风险。实际使用场景中，这类空气阻尼部件可吸收路面传来的高频小幅振动，在遇到落差较大的冲击时，阻尼阀组会自动调节油液流速，避免避震触底带来的刚性冲击，既可以提升长距离骑行的舒适度，也能在越野骑行时保证轮组与地面的贴合度，提升制动与转向的操控稳定性。

　　结构建模时需重点关注运动行程与安装角度的匹配关系，避震器的安装角度通常与车架后三角的摆动轨迹匹配，避免压缩过程中出现侧向弯矩作用在活塞杆上，导致密封件偏磨缩短使用寿命；气室端的充气嘴位置需预留充气工具的操作空间，日常维护时无需拆解避震即可调整气压设定。不同于线圈弹簧避震的固定弹力曲线，空气阻尼的弹力会随着压缩行程增大呈非线性上升，在小振动区间保持足够的灵敏度过滤细碎颠簸，在大冲击区间提供足够的支撑力避免过度压缩，这种特性让同一款避震结构可以通过气压调整适配从城市通勤到重度越野的不同使用需求，无需更换不同刚度的弹簧。

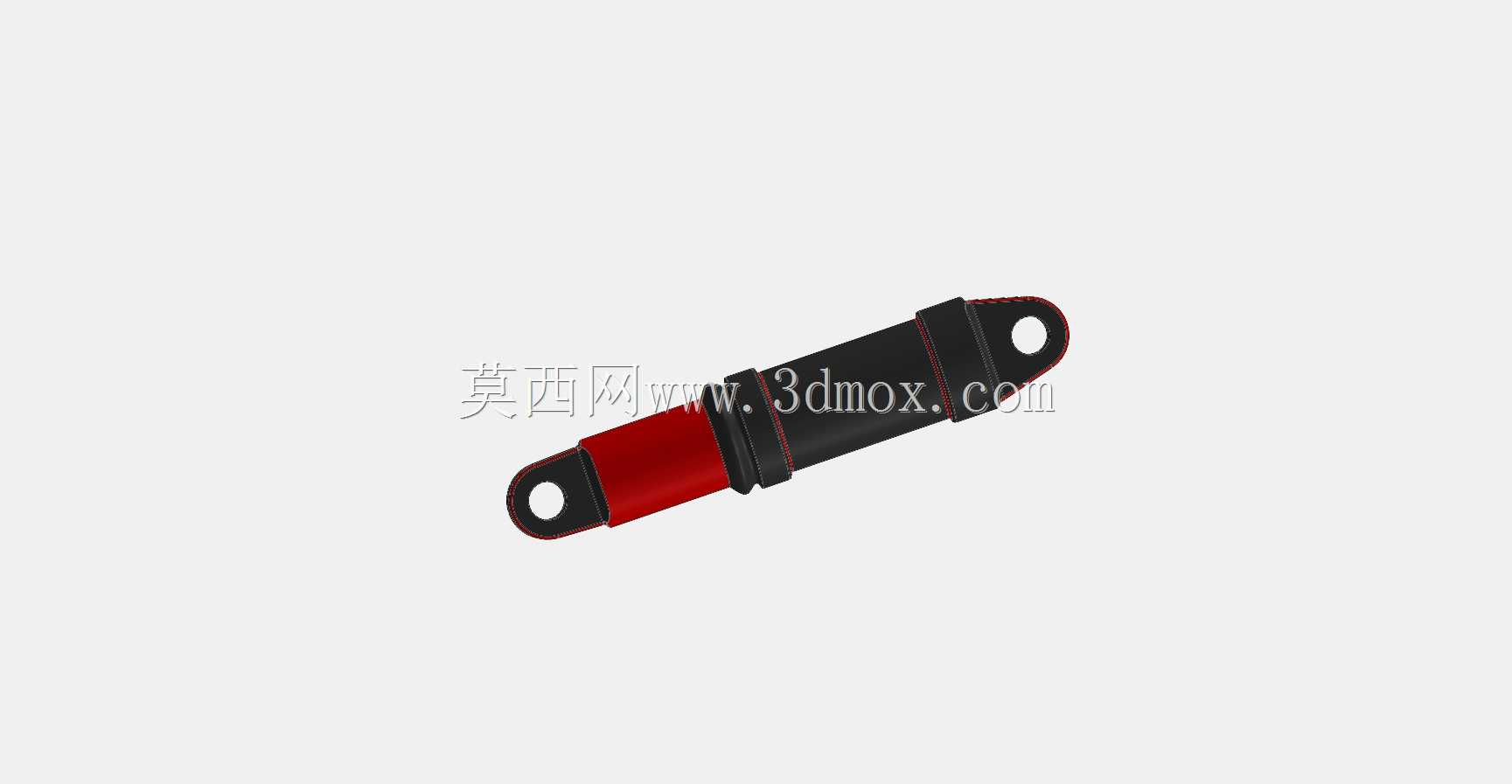

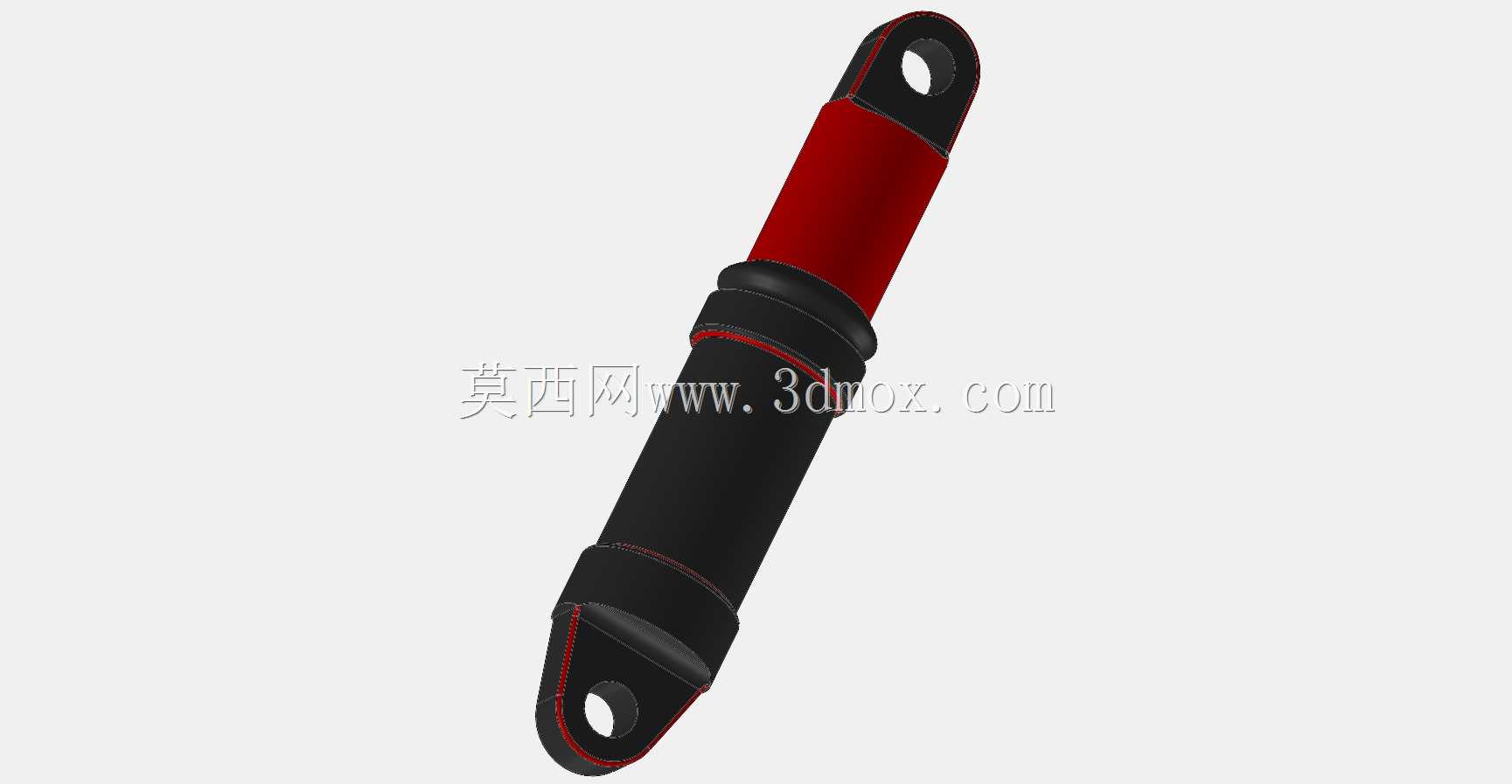

　　建模过程中对密封槽的尺寸公差做了严格设定，密封件的压缩量控制在合理区间，既保证密封性能，又避免过大的摩擦阻力影响避震的顺滑度，外筒表面的红色装饰段同时做了防滑处理，方便维护时握持拆解，两端的吊耳结构做了圆角过渡处理，避免应力集中导致的部件断裂，整体结构的重量控制在同规格钢制弹簧避震的60%左右，有效降低整车簧下质量，提升骑行时的操控响应速度。
