户外遮阳挡雨伸缩式曲臂雨篷结构设计

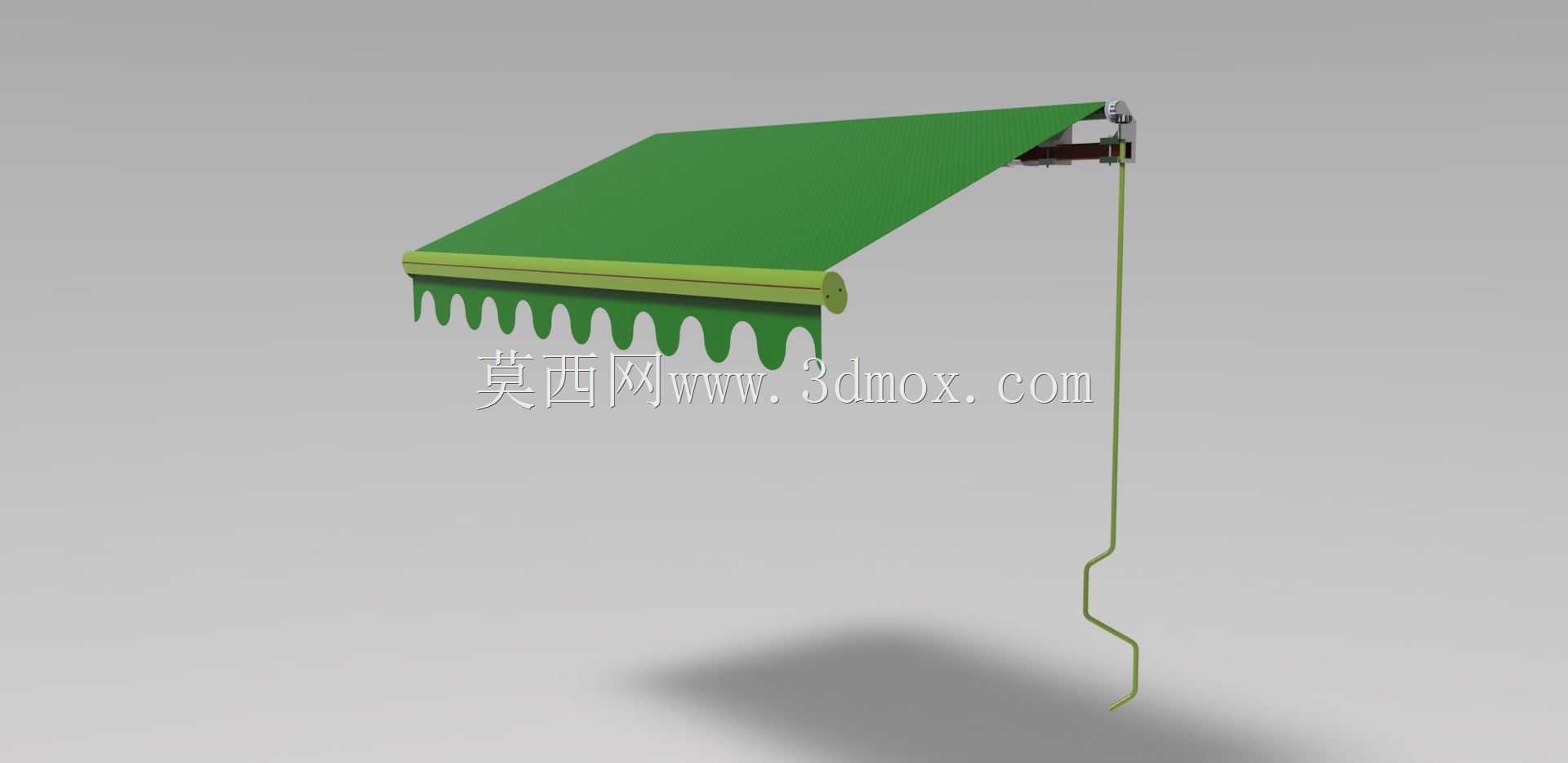

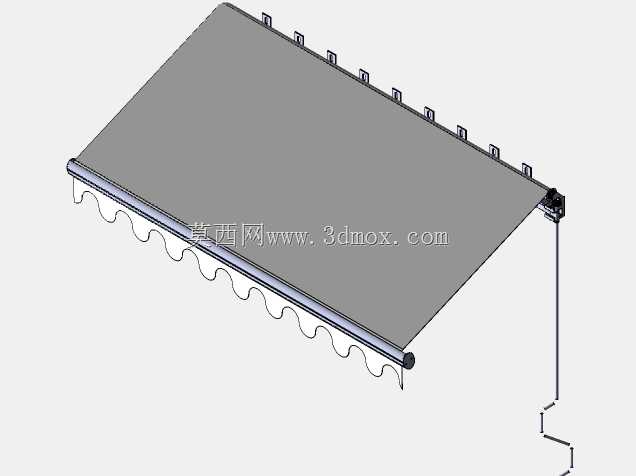

这款伸缩式雨篷主要面向临街商铺、住宅阳台、户外休闲区等场景使用，能够在晴好天气下收拢贴合墙面，不占用建筑外部通行空间，在日晒或降雨天气下展开，为下方区域提供稳定的遮阳挡雨覆盖，有效阻挡强光直射、阻隔紫外线侵袭，同时避免雨水直接飘入室内或打湿户外摆放的物品，适配低层民用建筑、沿街门店、露台餐饮区等多种户外空间的遮蔽需求。

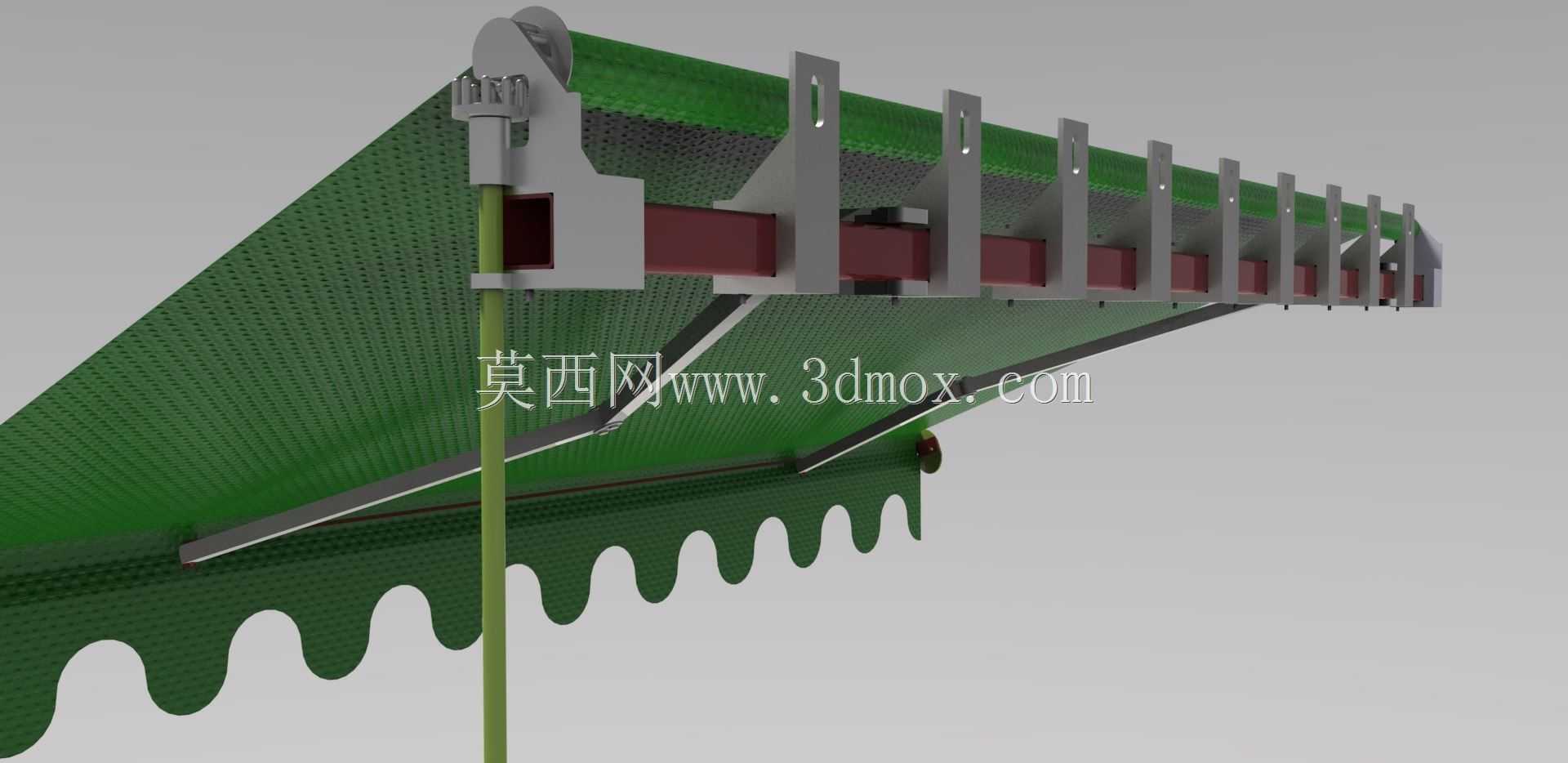

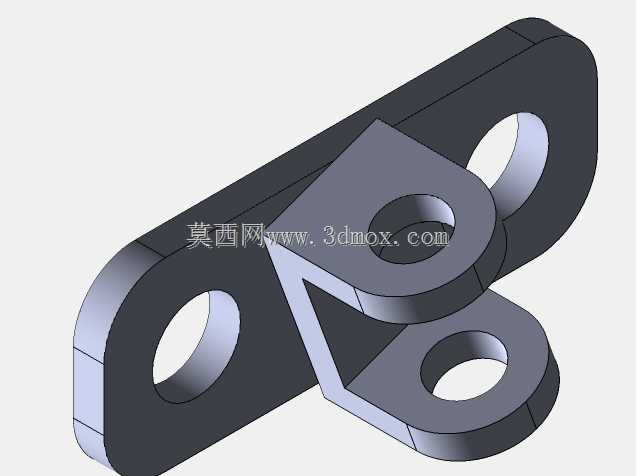

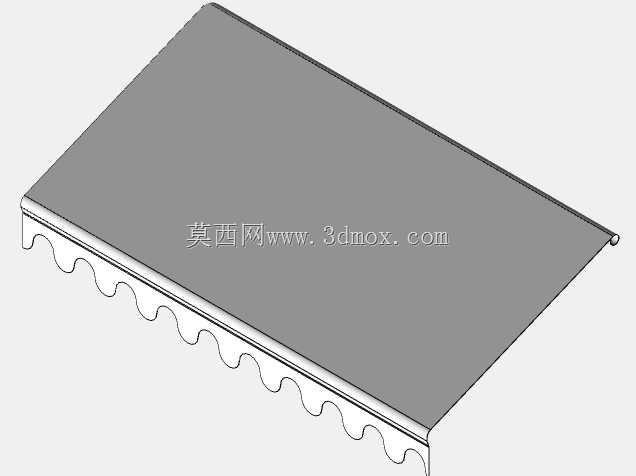

从功能特性来看，该雨篷采用多组平行曲臂支撑结构，依靠曲臂内部的弹性张力构件维持篷布展开后的张紧度，避免篷布出现下垂积水、被风掀动的问题；篷布边缘设计有波浪形垂边，既能够引导雨水顺着垂边滴落，避免雨水沿篷布边缘向内回流，也能提升整体外观的装饰性。支撑臂与墙面的连接座采用加厚金属构件，可将整体受力均匀分散到墙面安装点位，保证长期使用的结构稳定性，展开后篷面带有一定的倾斜角度，可快速排走降雨时的积水，减少篷面荷载。

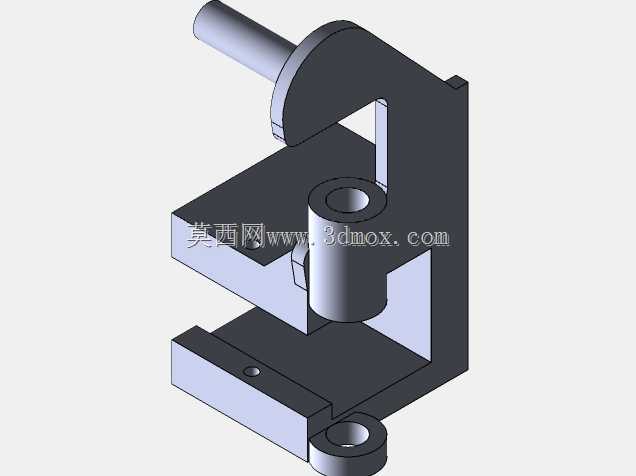

在设计思路上，该结构优先考虑了安装便捷性与使用可靠性，所有支撑臂采用统一规格的冲压金属件，零部件通用化程度高，生产组装时无需复杂的定制加工，降低生产与维护成本；伸缩动作采用手动或适配电动驱动的通用接口，用户可根据使用需求选择驱动方式，收拢后整体厚度较薄，不会过度突出墙面影响建筑外立面整洁度。设计过程中对各连接点位的转动间隙做了优化，保证伸缩动作顺滑无卡滞，同时在各铰接位置预留了润滑与维护空间，长期使用后可方便加注润滑脂维持动作流畅。

从安装边界与尺寸适配来看，该雨篷的安装基面要求为平整的实体墙面，安装点位需避开墙面内预埋的管线、钢筋结构，固定膨胀螺栓需深入墙体足够深度以保证拉拔强度；单组雨篷的伸出长度可根据实际场地需求调整，多组支撑臂等距排布，可适配不同宽度的安装面，安装时需保证两侧支撑臂处于同一水平高度，避免篷布展开后出现倾斜导致排水不畅。收拢状态下雨篷整体突出墙面的尺寸较小，不会对人行道、窗扇开启造成干涉，展开后篷面下沿的净空高度可根据安装高度调整，满足行人正常通行、摆放户外桌椅的高度需求，同时篷布采用耐候性面料，可长期耐受户外日晒雨淋，不易出现褪色、老化脆裂的问题。
