集成式液压气动动力供给撬装装置

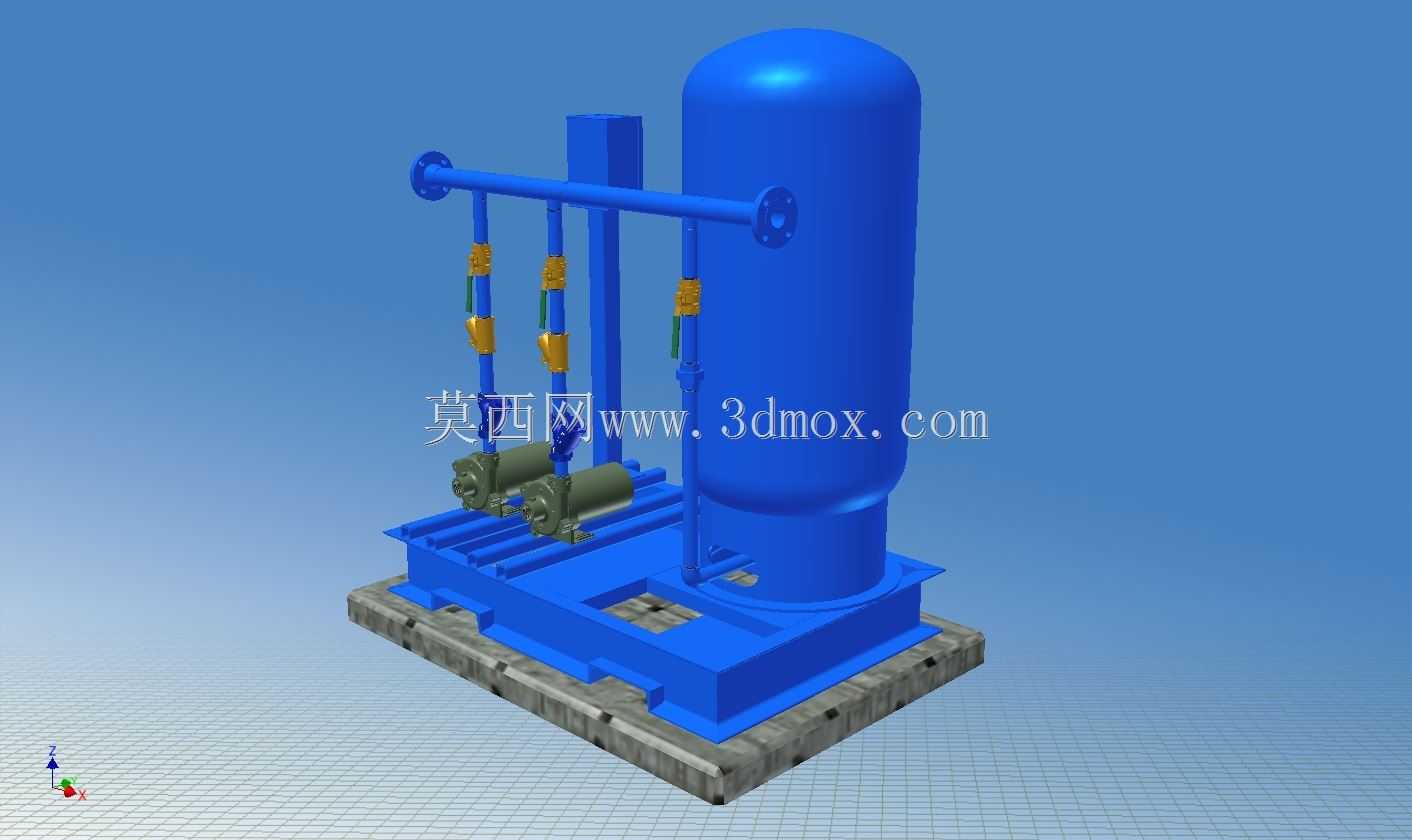

这套集成式液压气动动力供给装置，主要面向工业生产现场的流体动力配送场景，可同时为多台执行终端提供稳定压力的液压油或压缩空气动力输出，常见于中小型生产线的集中动力配套、野外作业的移动式动力供给站点，以及老旧生产车间的动力系统升级改造项目，能够替代分散布置的多台独立动力设备，减少现场管路铺设的工程量与后期运维的巡检点位。装置采用撬装一体化的设计思路，将立式承压储罐、两组动力泵组、控制管路、操作阀件全部集成在一块整体式钢制安装底座上，底座下方预留了混凝土基础的安装定位孔位，运输时可整体吊装转运，进场后仅需完成基础固定、外接动力管线与终端管路对接即可投入使用，无需在现场进行零散部件的组装调试，大幅缩短现场施工的周期。立式承压储罐作为整套装置的压力蓄能与介质存储单元，采用立式椭圆封头的结构设计，在有限的占地面积下最大化介质存储容积，罐体底部直接与安装底座焊接固定，保证高重心状态下的结构稳定性，罐体侧面预留了介质加注口、压力检测口与排污口，方便日常运维时的介质补充、压力校准与杂质清理。储罐侧方布置的两组动力泵组采用一用一备的冗余配置，单台泵组可独立承担全负载的动力供给需求，当其中一台泵组出现故障需要维护时，可切换至另一台泵组持续运行，避免因单设备故障导致整条生产线的动力中断。连接储罐与泵组、外接终端的管路采用分层排布的设计，主输流管路沿储罐侧方的立式支撑柱布置，通过法兰结构与各支路连接，每条支路上都配置了独立的截止阀与流量调节元件，可根据不同终端的压力、流量需求单独调节参数，互不干扰。整套装置的安装边界充分考虑了工业现场的操作空间需求，底座的长宽尺寸适配标准货运托盘的装载要求，整体高度满足常规厂房室内的吊装与通行限制，各操作阀件的布置高度符合人体工程学要求，日常操作时无需借助登高设备即可完成阀件切换、参数查看等操作，管路与泵组周边预留了足够的检修空间，后期更换密封件、检修泵体时无需大规模拆解周边部件。
