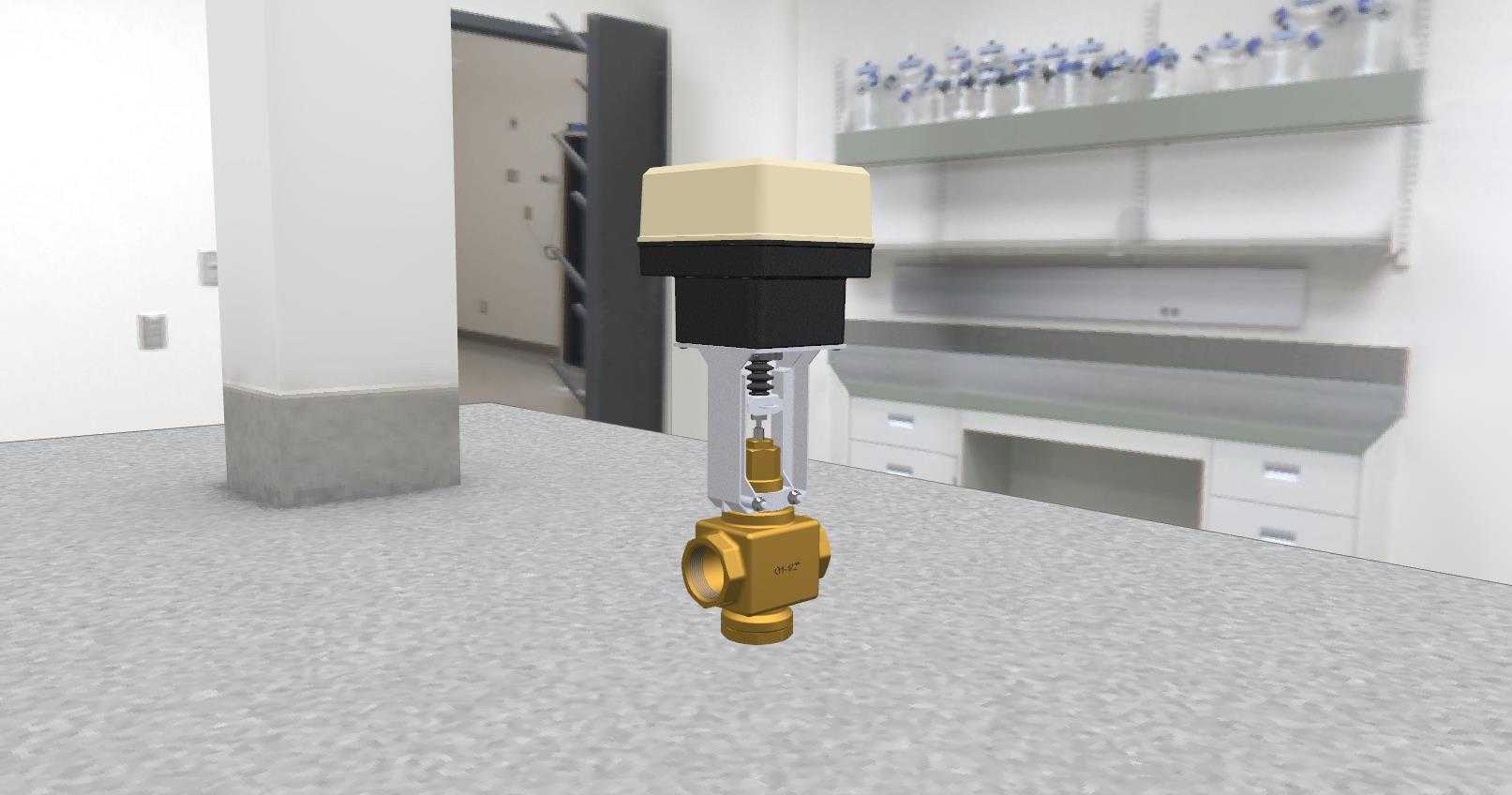

带电动线性执行器的双向螺纹球阀结构

　　在暖通空调水系统、小型工艺流体管路、实验室流体输送回路这类对通断调节精度有要求、安装空间紧凑的场景里，带线性执行器的双向螺纹球阀是非常常用的控制元件，这类元件不需要过大的安装空间，螺纹连接的形式也能适配小口径管路的快速装配需求，不需要额外焊接法兰，在改扩建项目、小型集成式流体站房里应用占比很高。这款1-1/2英寸NPT螺纹规格的双向球阀，搭配的是电驱线性执行机构，执行器的输出动作是直线升降，直接带动阀杆做轴向位移，相比角行程执行器的回转驱动，线性驱动的阀瓣受力更均匀，在小开度调节工况下的流量控制线性度更好，不会出现角行程球阀常见的小开度冲量过大、调节死区宽的问题。

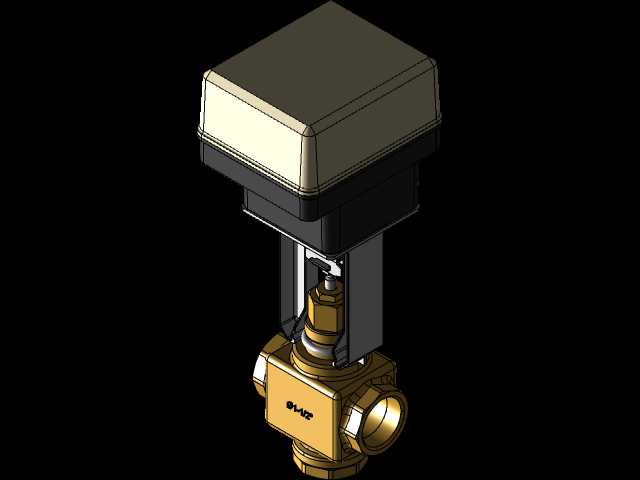

　　从结构设计来看，阀体采用黄铜锻造成型，流道为全通径设计，介质流经阀体时的压损很小，不会在阀腔内部形成明显的涡流区，对于洁净水、低粘度油品、压缩空气这类常规介质的适配性很强，不会出现介质残留滞留的问题。两端的NPT锥管螺纹在拧紧后能依靠螺纹牙型的过盈配合实现密封，不需要额外加装密封垫片就能满足中低压管路的密封要求，安装时只需要按照标准扭矩拧紧即可，不会出现因为垫片老化导致的渗漏问题。执行器部分采用模块化分层设计，最上层是电气接线腔，中间是驱动电机与减速传动组件，下部是阀杆连接与行程限位结构，执行器外壳采用工程塑料注塑成型，具备基础的防尘防溅能力，能满足普通工业环境、实验室环境的安装防护要求，不需要额外加装防护外罩。

　　执行器和阀体之间采用支架连接，支架上预留了行程指示的可视窗口，现场巡检人员不需要拆解设备就能直观看到阀门的当前开度位置，判断阀门是否处于正常工作状态。从安装边界来看，这款阀门的整体轴向长度符合1-1/2英寸NPT螺纹球阀的标准安装距，执行器部分的顶部高度不会超出同规格电动阀的常规安装空间，在管路排布时，只需要在阀体上方预留出接线与手动操作的空间即可，不需要额外扩大管廊的安装间距。阀杆部分采用双重密封结构，下部是填料密封，上部是O型圈防尘密封，长期动作下也不会出现阀杆外漏的问题，传动部分的铜质螺母和不锈钢阀杆配合，传动阻力小，不会因为长期静置出现锈死卡涩的问题。

　　在实际选型应用中，这款阀可以用于空调系统的风机盘管水路通断控制、小型换热机组的流量调节、实验室供气供水回路的远程通断控制，执行器可以接入常规的开关量控制信号，也可以选配调节型模块接收模拟量信号实现开度连续调节。设计这款三维模型的时候，严格按照实物的装配关系拆分零件，阀体的流道圆角、螺纹的牙型尺寸、执行器内部的弹簧复位结构、连接支架的安装孔位都做了1:1还原，结构工程师在做管路排布设计的时候，可以直接调用这个模型导入装配体，不需要再额外核对安装尺寸，能有效避免管路设计时出现的安装干涉问题。模型里的执行器部分也还原了手动操作的顶部结构，在现场断电调试的时候，可以通过顶部的手动旋钮带动阀杆动作，完成现场调试操作，这个结构细节在很多简化模型里经常被忽略，实际安装时如果没有预留手动操作的空间，后期调试会非常麻烦。另外阀体两端的螺纹长度也按照NPT标准的有效啮合长度做了建模，在做管路装配的时候，可以准确计算出螺纹拧入后的管路总长度，不会出现设计时长度计算偏差导致的管路对接错位问题。
