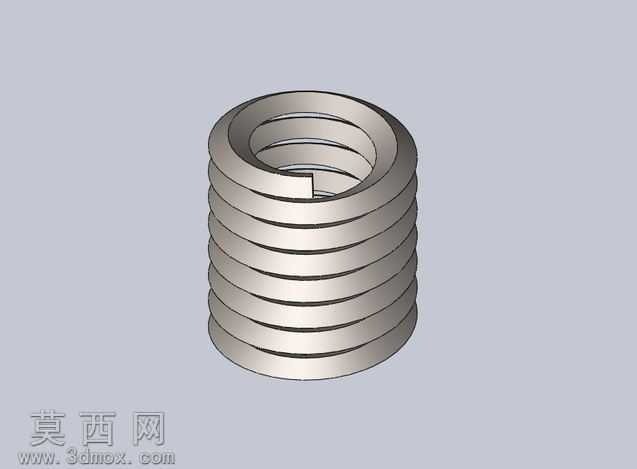

1/4-20UNC规格不锈钢螺纹护套三维设计

本模型为1/4-20UNC规格不锈钢螺纹护套，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循美制统一螺纹标准参数，精准还原螺纹护套的菱形截面钢丝螺旋成型结构。建模初期首先梳理螺纹护套的核心参数：公称直径对应1/4英寸，每英寸牙数为20牙，护套长度为1.5倍公称直径，材质为不锈钢，以此确定螺旋线的导程、圈数、中径尺寸，先绘制螺旋扫描的基准轨迹，再绘制菱形截面轮廓，通过螺旋扫描特征生成主体螺旋结构，随后对护套两端的安装引导圈进行结构处理，将端部一圈钢丝弯折为向内收的导向结构，方便安装时顺利旋入预制底孔，避免安装过程中出现卡滞、错牙问题。材质渲染阶段采用不锈钢金属材质，调整材质的反射率、粗糙度参数，还原不锈钢零件的哑光金属质感，对螺旋结构的棱边做微小圆角处理，既符合实际零件的加工工艺特征，也避免渲染时出现尖锐棱边的光影失真问题。结构设计上完整还原螺纹护套的工作特性：护套内外均为标准螺纹结构，外侧螺纹用于和基体预制底孔咬合，内侧螺纹用于和配套螺栓配合，螺旋结构的间隙预留合理，既保证安装后的螺纹连接强度，也能起到分散应力、保护基体螺纹的作用，针对不锈钢材质的特性，建模时未添加多余的装饰结构，所有结构特征均服务于螺纹护套的实际安装与使用功能。设计过程中重点校验了螺旋升角与内外螺纹的配合公差，确保模型的螺纹参数完全符合1/4-20UNC的标准要求，引导端的收边角度经过反复调整，符合实际螺纹护套的安装导向需求，整体模型结构完整，无多余特征，可用于螺纹连接结构的装配模拟、紧固件选型展示以及螺纹修复方案的演示使用，模型的各部分尺寸比例协调，螺旋圈数排布均匀，能够直观展现不锈钢螺纹护套的典型结构特征。
