聚酰胺材质60mm规格绳滑轮结构设计

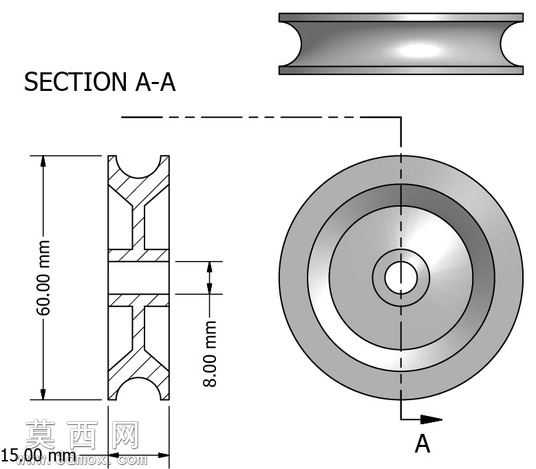

本绳滑轮三维模型采用Autodesk Inventor完成参数化建模，整体严格遵循150丹载荷工况下的结构强度要求设计，核心尺寸参数精准匹配工程图标注：滑轮整体外径为60.00mm，中心安装孔轴向厚度为8.00mm，轮毂单侧轴向定位尺寸为15.00mm，所有尺寸公差预留了聚酰胺塑料件的成型收缩余量，适配注塑加工的工艺要求。建模过程中首先绘制中心轮毂的旋转截面草图，通过旋转凸台命令生成轮毂基体，中心安装孔采用同轴心约束定位，保证后续装配时的同轴度精度；轮缘部分的绳槽截面采用圆弧过渡设计，槽型曲率匹配常用绳索的外径范围，可有效降低绳索传动过程中的磨损，轮辐部分采用等厚辐板结构，在保证整体结构强度的前提下尽可能减少材料用量，降低零件自重。模型渲染阶段为零件赋予聚酰胺塑料材质，调整材质的粗糙度、漫反射参数还原工程塑料的哑光质感，同时对绳槽工作面、轮毂安装孔内壁做了轻微的高光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑聚酰胺材料的力学特性，轮缘与轮毂的连接位置做了圆角过渡处理，避免应力集中导致的零件开裂，绳槽边缘做了小尺寸倒角，防止绳索滑动时被锐边割损；中心安装孔的尺寸设计适配标准销轴的配合公差，可直接用于传动机构的虚拟装配验证。整个建模过程完全遵循机械设计规范，所有特征参数均可编辑调整，可根据实际使用需求修改滑轮外径、绳槽尺寸、安装孔规格等参数，快速衍生出不同载荷、不同适配绳索规格的滑轮系列模型，可直接用于传动机构的运动仿真、装配干涉检查，也可导出工程图用于指导实际注塑生产加工。
