老式制图教学用可调式三角尺

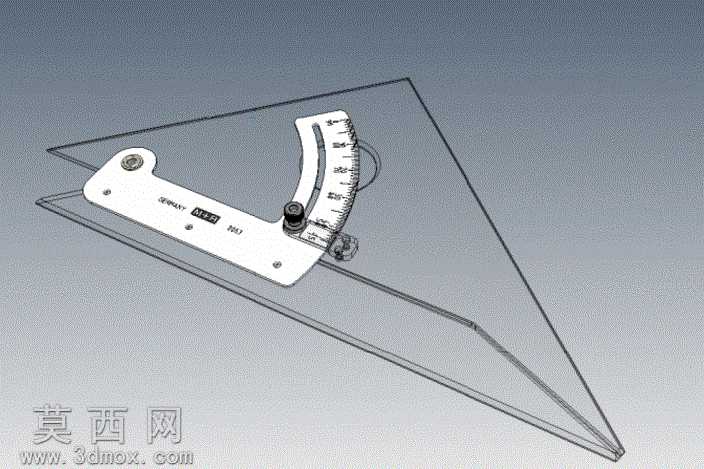

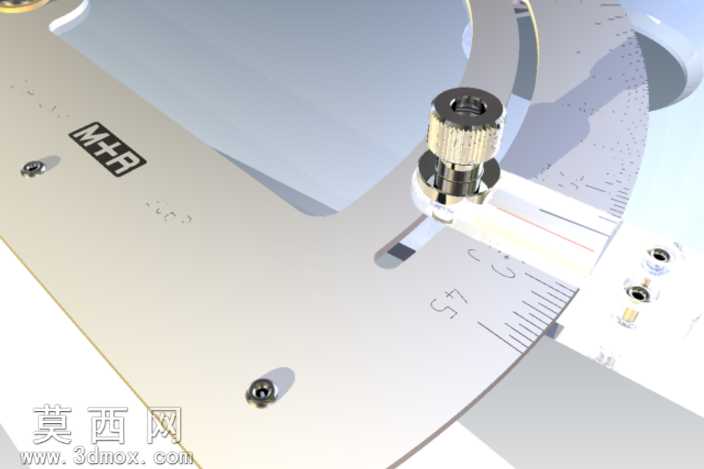

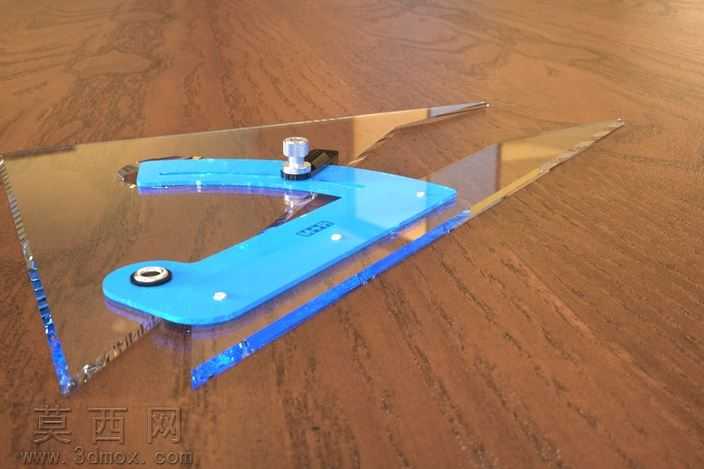

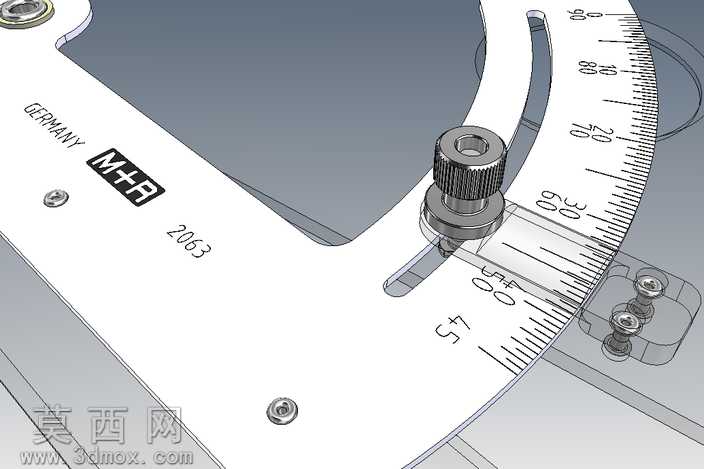

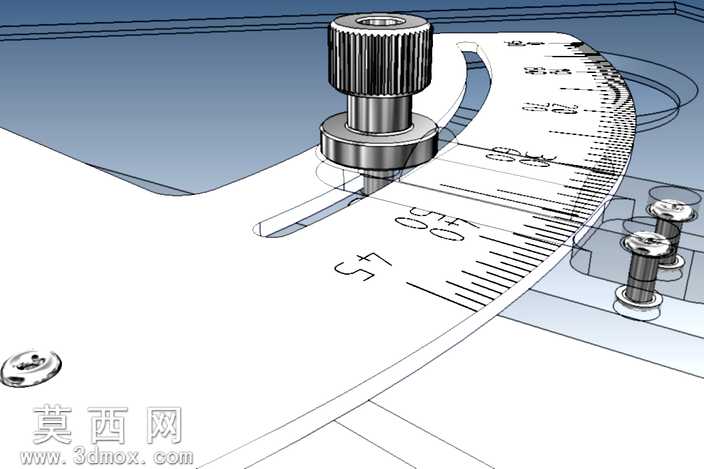

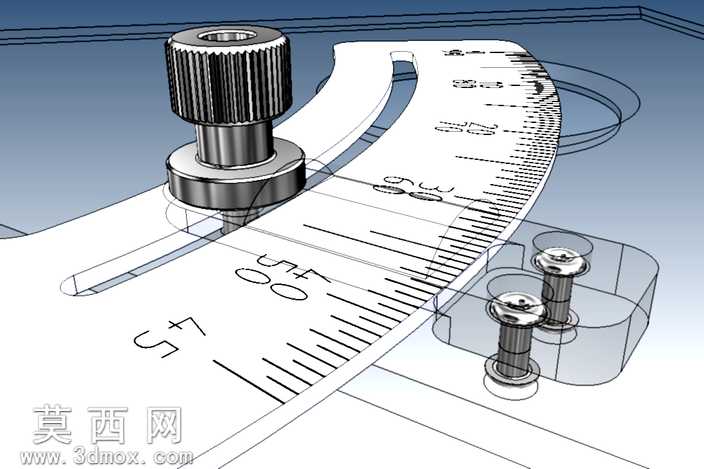

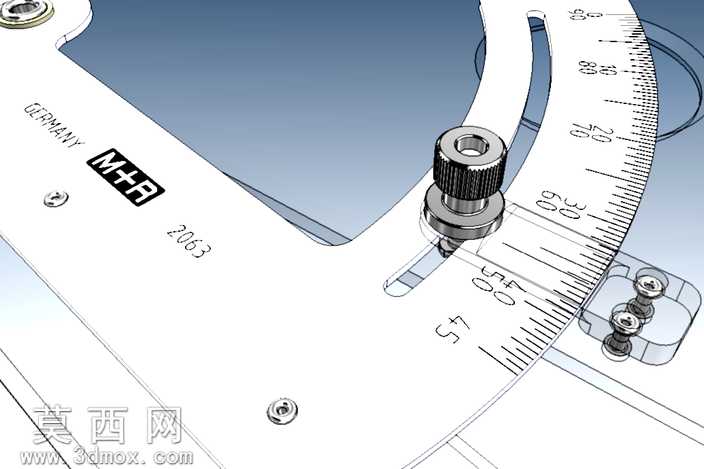

本作品为复刻老式制图场景使用的可调式三角尺三维模型，建模过程围绕传统绘图工具的真实结构展开，首先通过草图绘制勾勒出透明三角尺基体的等腰直角轮廓，对三角尺边缘做细微倒角处理还原真实塑料尺的边缘质感，再单独绘制可调角度测量组件的金属调节座结构，精准还原调节座上的刻度标识、锁紧旋钮、铰接转轴的细节特征。材质设置上，三角尺基体采用半透明磨砂亚克力材质，调整材质的折射度与粗糙度参数，模拟老式塑料尺长期使用后的轻微磨砂通透感；金属调节部分采用哑光不锈钢材质，添加细微的划痕与使用磨损纹理，还原金属部件长期使用的真实质感；锁紧旋钮采用黑色硬质工程塑料材质，旋钮表面做滚花纹理建模，还原手动调节时的防滑结构细节。结构设计上严格还原实物的铰接调节逻辑，将金属量角刻度片与三角尺基体通过转轴做同轴配合，锁紧旋钮对应螺纹压紧结构，可实现0到45度范围内的角度调节锁定，完全匹配老式可调三角尺的实际使用功能。建模过程中对刻度标识做了精细处理，量角片上的角度刻度线、数字标识均通过草图包覆特征实现，刻度线的粗细、间距严格按照实物比例还原，调节座上的老式品牌标识文字也做了凹陷蚀刻效果处理，提升模型的细节真实度。渲染阶段采用柔和的工作室顶光搭配侧方补光，突出透明尺身的通透质感与金属部件的哑光质感，背景采用浅灰色渐变背景，让模型主体结构清晰呈现，同时通过光影效果凸显三角尺的厚度层次与部件间的装配关系，整体模型完整还原了老式制图可调三角尺的外观特征与结构逻辑，可用于制图教学演示、复古场景搭建、绘图工具类素材使用。
