铝型材框架式多工位自动尺寸检测设备

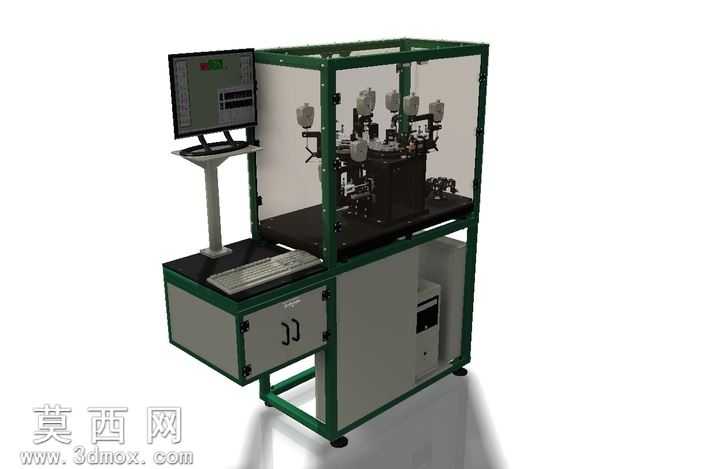

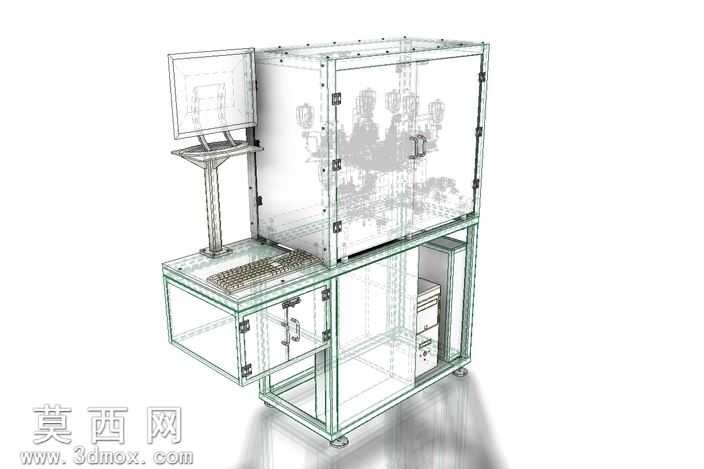

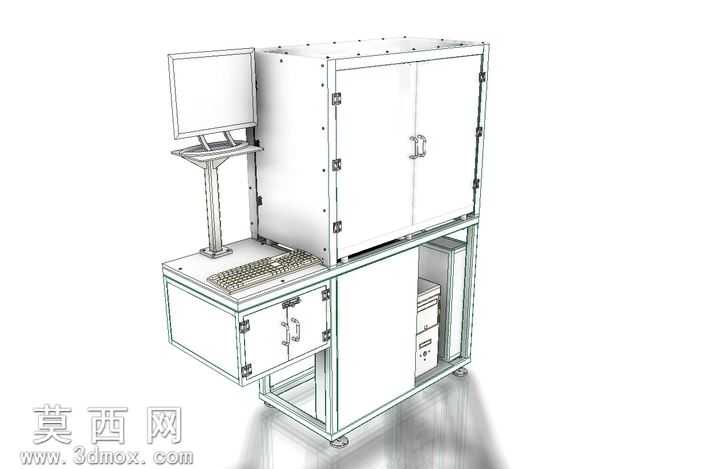

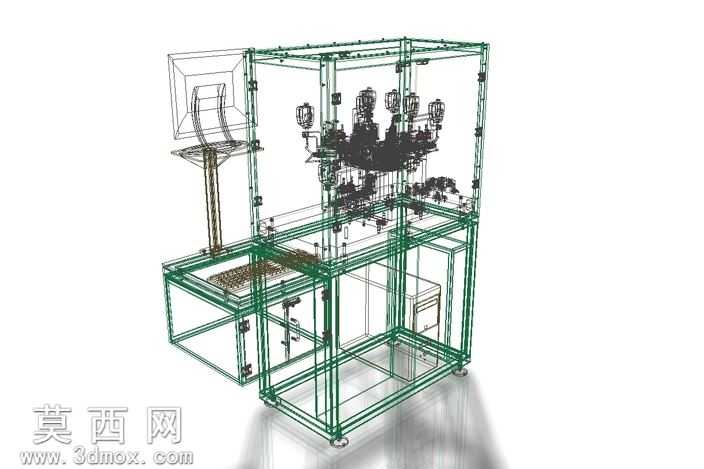

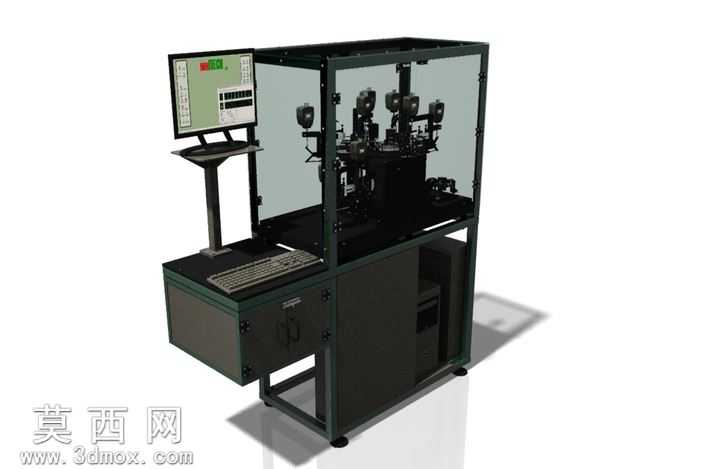

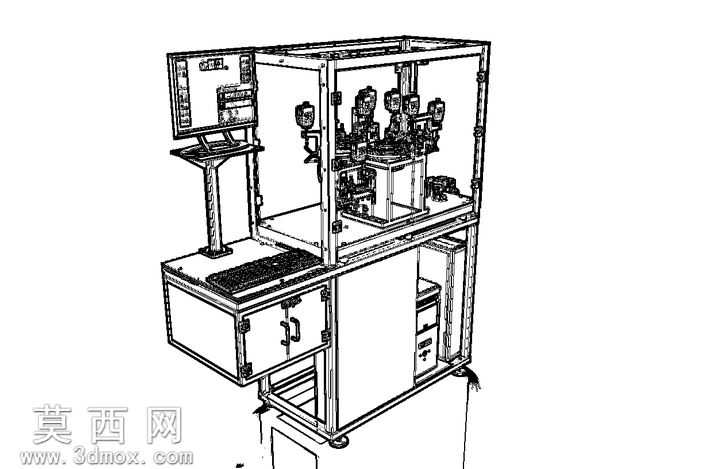

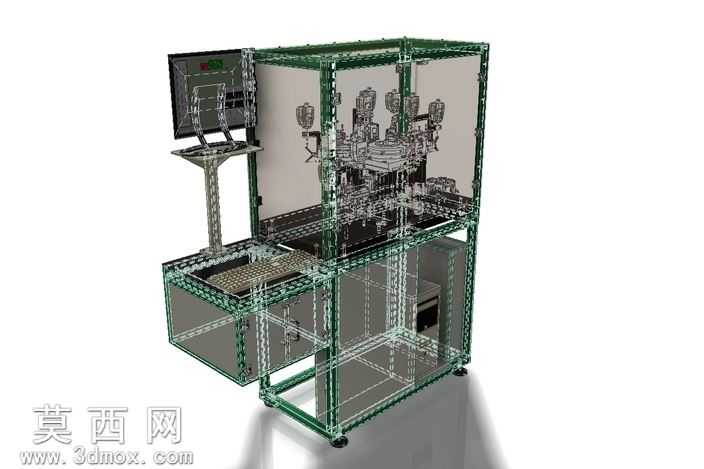

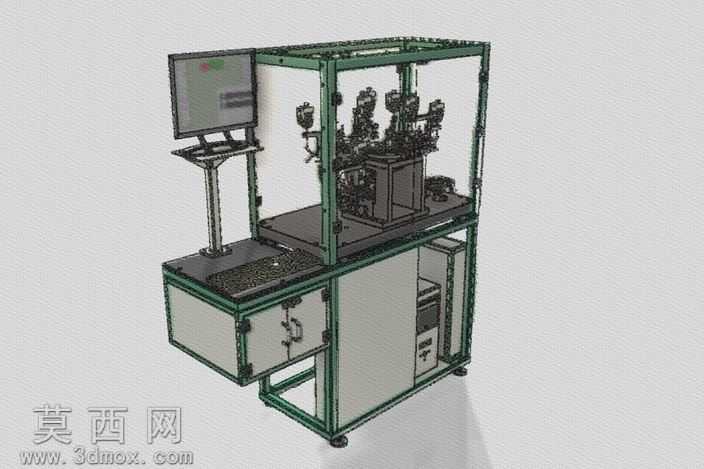

本模型为工业用多工位自动测量检测设备，整体采用工业铝型材搭建双层框架式主体结构，建模过程严格遵循工业铝型材机架的装配规范，先完成铝型材截面草图绘制后通过拉伸生成标准长度型材构件，再通过配合约束完成角件、螺栓连接位的精准对位，还原铝型材机架模块化组装的结构特点。上层框架为检测作业核心区，集成多组检测执行组件，建模时对每个检测工位的安装支架、调节机构、检测头固定座都做了精细化结构还原，预留了检测元件的安装空间与走线槽位，同时搭配外置显示操作工位，通过立柱支撑的显示支架可灵活调整角度，符合现场操作人员的观测操作习惯。下层框架为柜体式结构，设计有可开合的柜门与内部置物空间，用于放置电气控制元件、气源处理组件等配套部件，底部加装可调脚轮与支撑脚杯，兼顾设备移动转运与作业时的水平固定需求。渲染阶段采用线框加实体结合的展示方式，框架部分使用半透明绿色线框材质清晰呈现型材的排布逻辑与内部空间布局，核心检测组件使用深灰色实体材质突出功能部件的位置与形态，地面添加柔和投影增强模型的空间立体感，既完整展示设备的整体外观轮廓，又能清晰呈现内部的组件排布与装配关系。设计思路围绕工业现场的在线尺寸检测需求展开，采用模块化铝型材框架降低设备的加工制造成本与组装难度，多工位并行检测的布局可提升工件检测效率，开放式的框架结构方便后期对检测组件进行维护更换与工位调整，外置操作显示区将人机交互位与检测作业区做物理分隔，避免作业过程中人员误触检测组件，同时预留的电气安装空间可适配不同品牌的检测控制元件，具备较强的通用性与改造空间，可适配多种小型精密零部件的尺寸自动检测场景。
