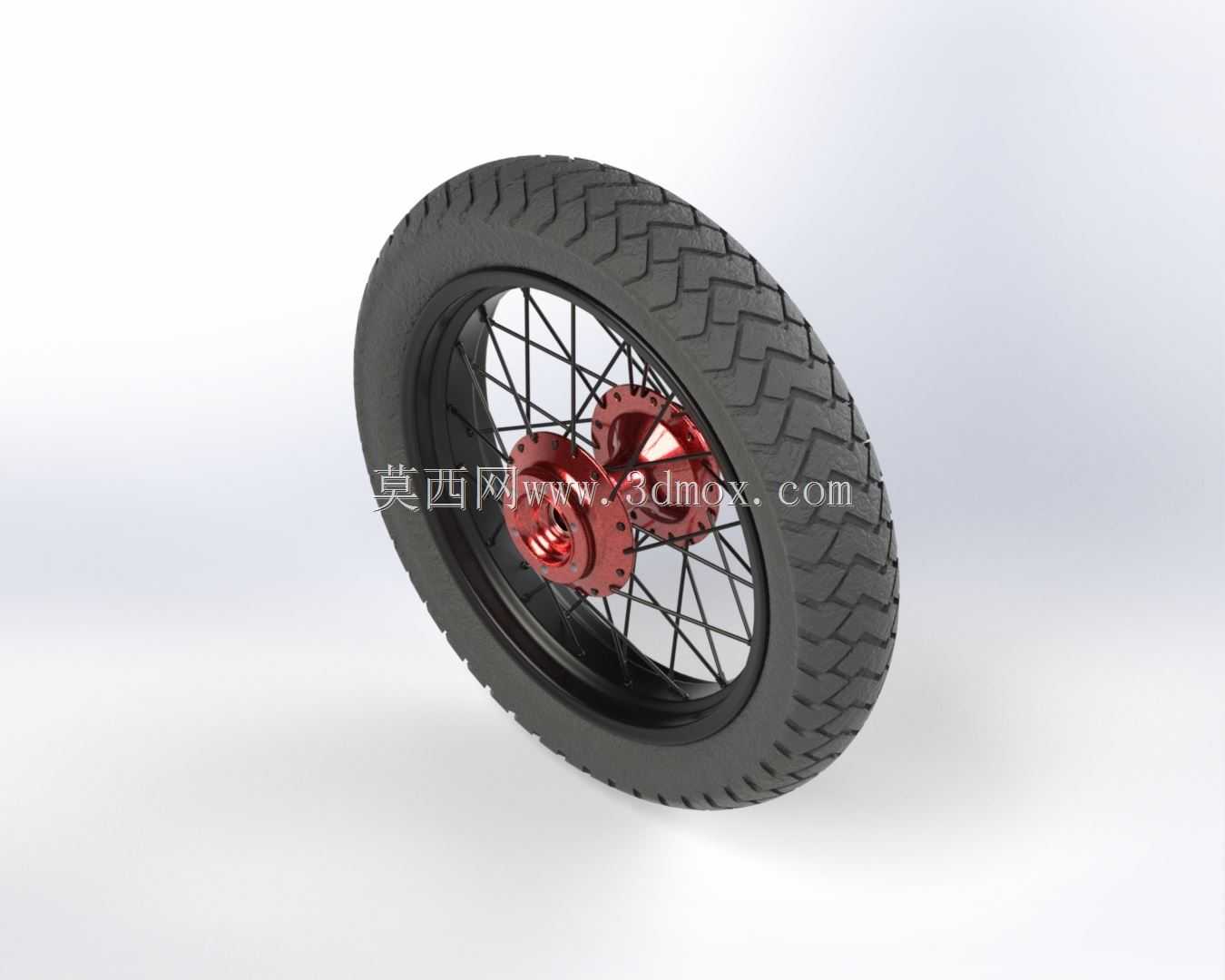

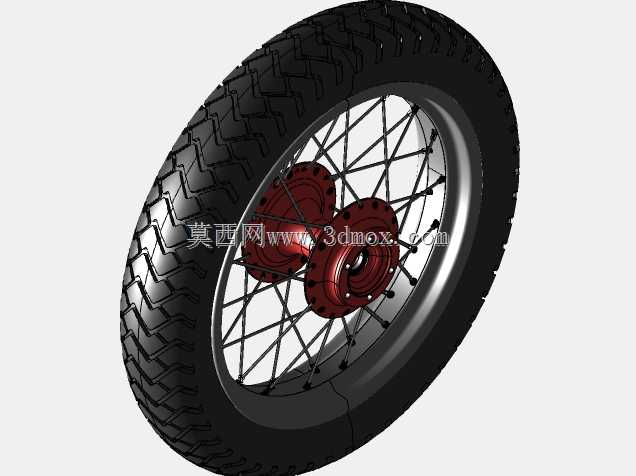

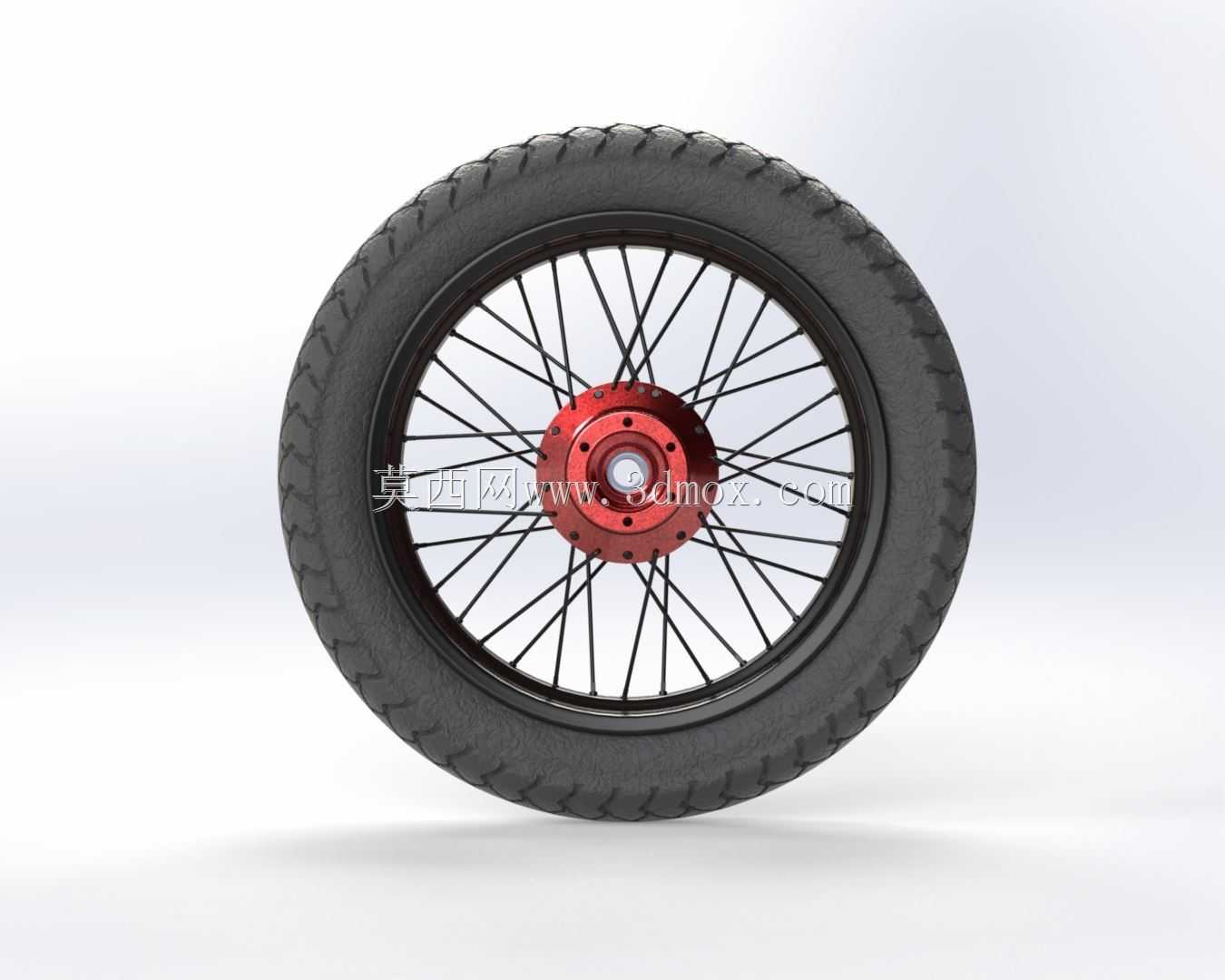

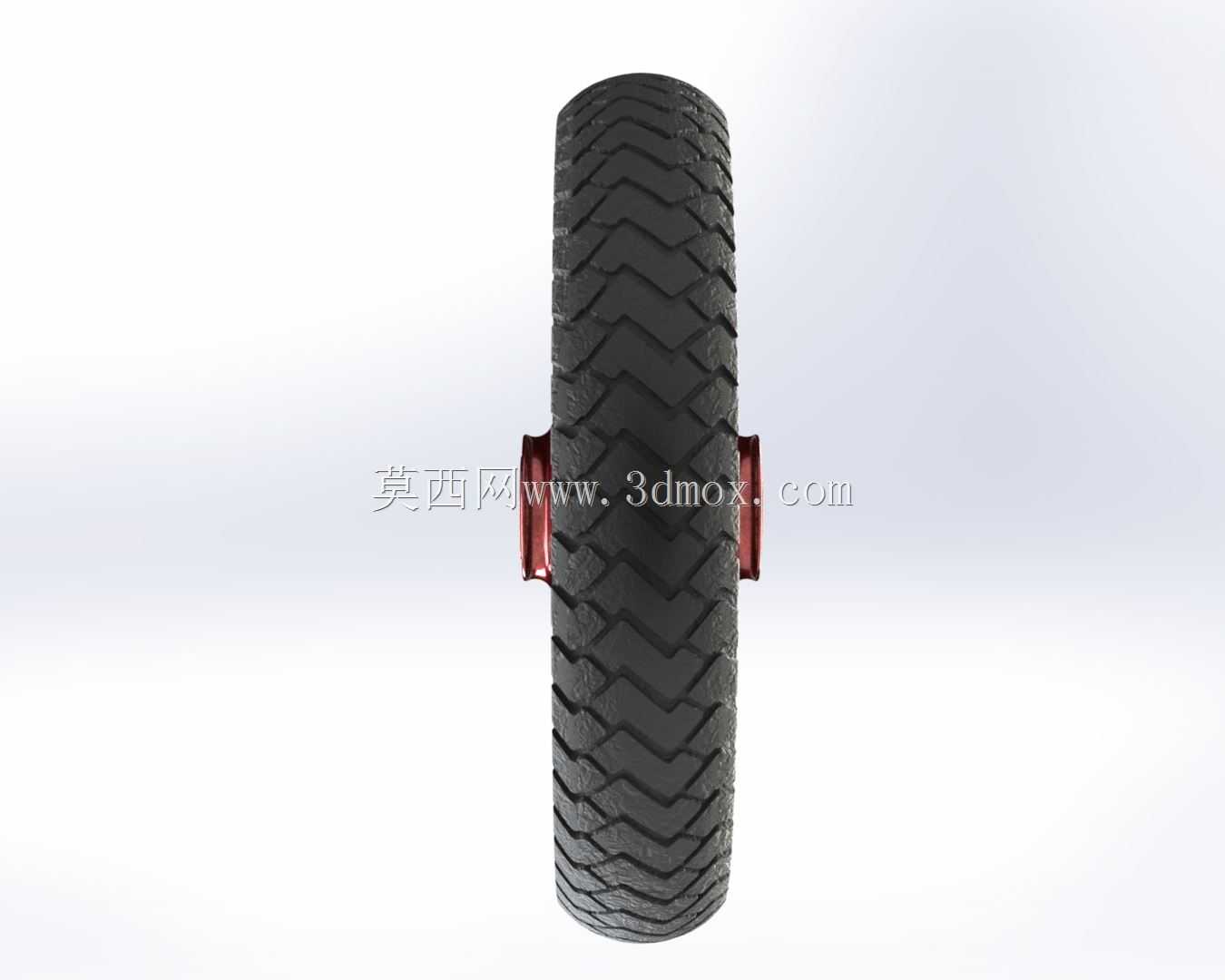

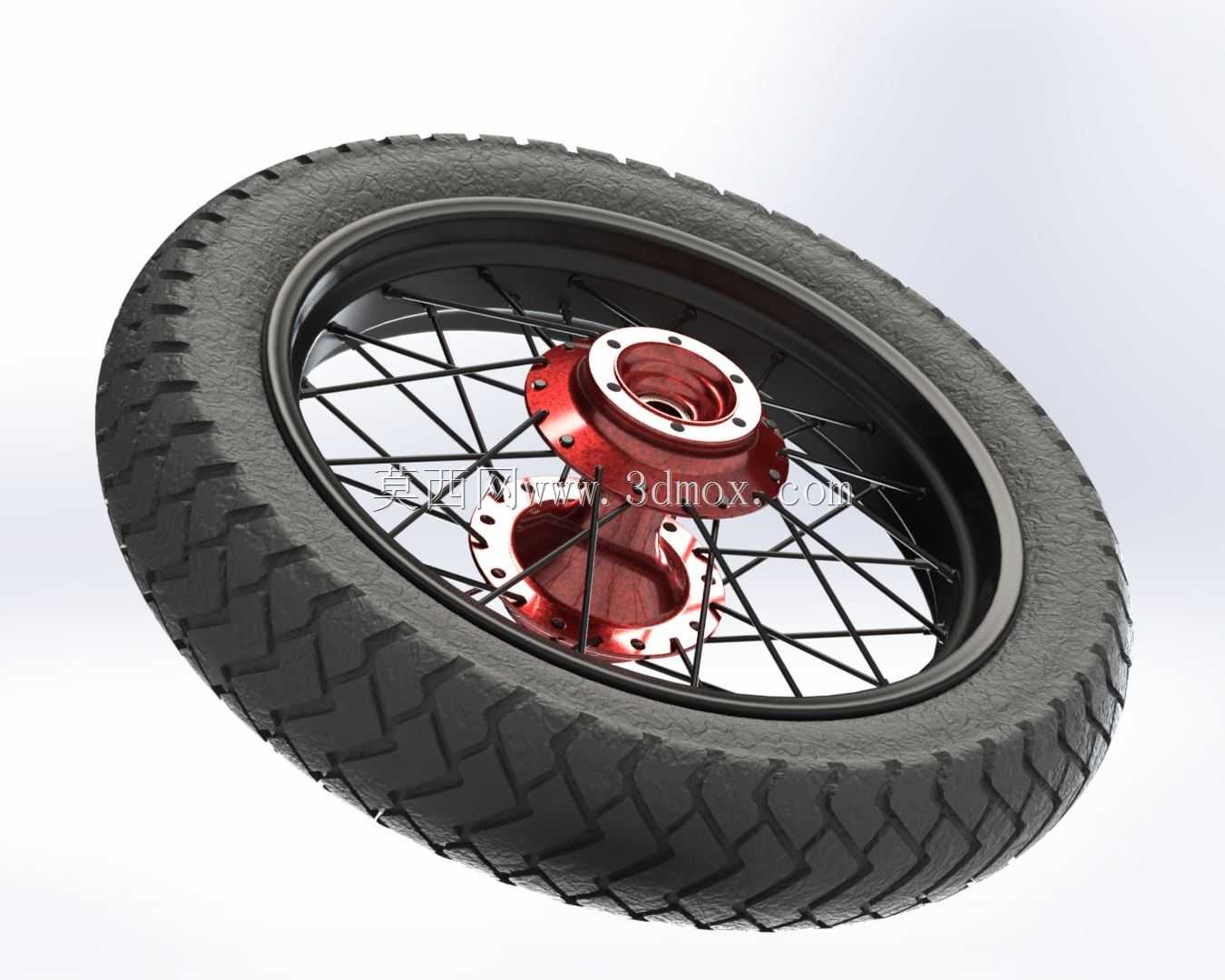

越野摩托车辐条式前后轮组结构设计

该轮组结构主要适配非道路场景下的越野摩托车使用，可覆盖林道穿越、场地竞技、非铺装路面通勤等多种骑行场景，作为摩托车行走系统的核心承载部件，直接承担整车与骑手的重量载荷，同时传递动力输出与制动力矩，缓冲路面颠簸带来的冲击，保障骑行过程中的抓地性能与行驶稳定性。轮组采用经典的辐条式编织结构，相较于一体铸造轮毂，辐条结构具备更优异的形变吸震能力，在越野场景下遭遇路面凸起、坑洼冲击时，可通过辐条的微小弹性形变分散瞬时应力，避免轮毂刚性断裂，大幅提升复杂路况下的部件耐用性。设计过程中以100/90R18规格轮胎的安装边界为核心基准，轮辋的胎圈座直径、宽度、卡槽深度均严格匹配该规格轮胎的装配公差，确保轮胎充气后与轮辋贴合紧密，不会在低胎压越野骑行时出现轮胎脱圈的风险。轮毂部分采用分体式法兰结构设计，中心轴承位的尺寸公差严格匹配摩托车前/后轴的安装直径，两侧的制动盘安装孔位、链轮安装孔位均按照通用越野摩托车的安装间距排布，可直接适配主流规格的碟刹制动系统与传动链轮，无需额外改装即可完成装配。辐条采用交叉编织的排布方式，每根辐条的张紧力预留合理的调节区间，既可以保证轮组的径向与端面跳动控制在合理范围内，保障高速行驶时的轮组动平衡性能，也方便后期使用过程中根据骑行场景调整辐条张力，适配不同载重与路况的使用需求。轮胎表面采用深齿块状的越野胎纹设计，胎块边缘做了倾斜倒角处理，可在泥土、砂石路面提供更强的抓附力，胎体厚度相较于公路轮胎有所提升，可抵御碎石穿刺与硬物刮擦，降低越野骑行时的爆胎概率。轮毂主体采用亮面红色涂装，轮辋与辐条采用黑色哑光处理，视觉层次分明，既具备工业结构的实用性，也兼顾了越野车型的外观视觉效果。整个轮组的安装边界完全遵循通用越野摩托车的轮组安装规范，中心轴孔、制动安装位、传动安装位的位置与尺寸均符合行业通用标准，可直接替换同规格的原厂轮组，也可作为定制改装车型的行走部件使用，在结构设计上充分考虑了越野场景下的强度需求与维护便利性，所有连接部位均采用标准化紧固件，日常维护时的辐条调整、轴承更换、轮胎拆装都可使用通用维修工具完成，无需特殊定制工装。
