气动平移式门体开闭执行机构设计

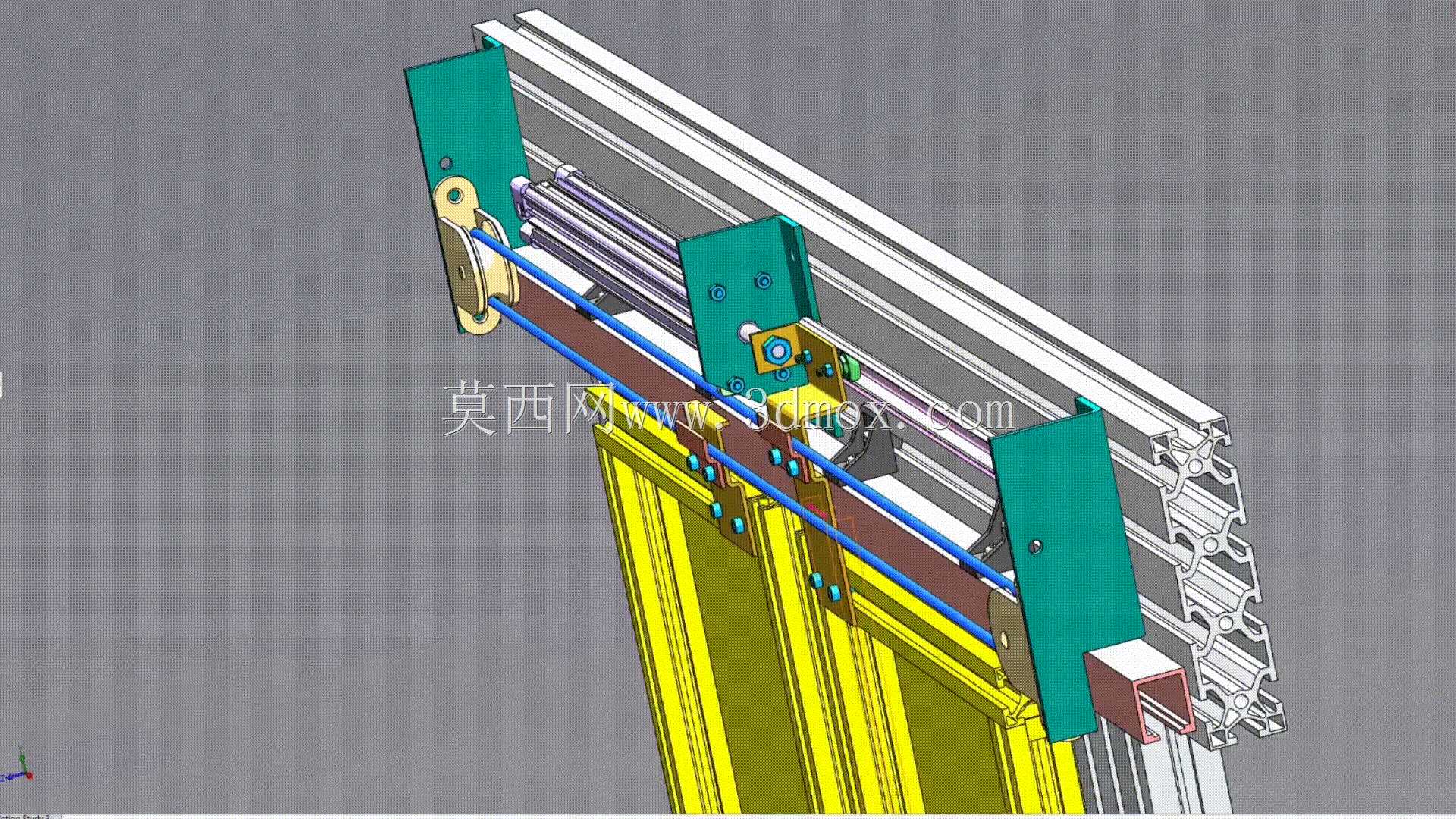

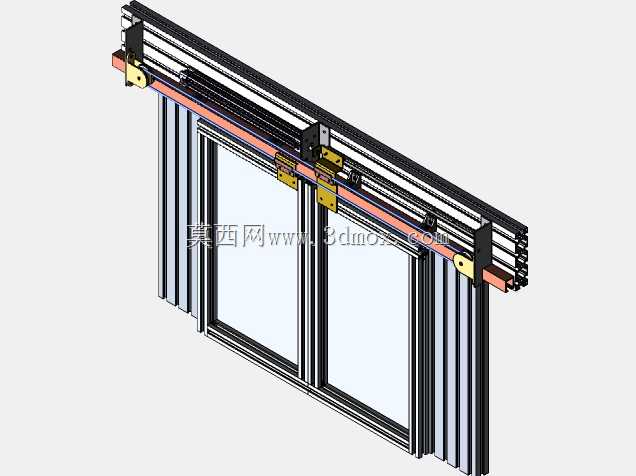

该气动门开闭机构主要应用于工业自动化生产线防护隔断、洁净车间通道门、设备安全防护门等需要自动启闭平移门的场景，可替代人工手动开关门操作，适配各类需要频繁启闭、具备安全联锁要求的工业门体，能够与生产线的运行信号联动，在设备运行时自动关闭防护门隔绝风险区域，在物料转运、人员通行需求触发时自动平稳开启门体，兼顾生产安全与通行效率。机构整体采用侧装挂接式结构，以标准工业铝型材作为安装承载基体，无需对门体所在的土建结构做大规模改造，可直接适配现有平移式工业门的加装改造需求，也可集成到新建设备的防护系统中。核心动力采用直线气缸作为执行元件，搭配平行布置的双光轴直线导轨作为运动导向结构，气缸的伸缩动作通过连接座带动门体挂架沿导轨做直线往复运动，双导向轴的设计可抵消门体开关过程中的偏载力矩，避免运动卡滞，保证门体运行过程的平稳性，即使门体存在一定的重量负载，也能保证全程无晃动、无顿挫的运行效果。门体挂架采用可调式连接结构，可根据实际门体的厚度、安装高度做适配调整，安装边界上，机构整体沿门体平移方向布置，占用门体上方的安装空间，不会占用通道两侧的通行区域，适配门体宽度可根据气缸行程做灵活选型调整，常规配置可覆盖单扇宽度0.8米到1.6米的平移门体。设计过程中充分考虑了工业场景的使用可靠性，所有运动部件均采用外露易维护的布置形式，无需拆解整体结构即可完成导向轴润滑、气缸密封件检查等日常维护作业，机构的行程两端设置有硬限位缓冲结构，可吸收门体开关到位时的冲击，避免长期冲击导致的连接松动、结构变形问题，同时可配合磁性开关实现门体开位、关位的信号检测，方便接入设备的安全控制系统，实现门状态的实时监控，与设备运行做安全联锁，避免门体未关闭时设备启动带来的安全隐患。整体结构紧凑，传动路径简单直接，相比电机驱动的平移门结构，气动驱动的形式具备响应速度快、过载自保护、成本更低的优势，非常适合工厂内具备压缩空气气源的场景使用。
