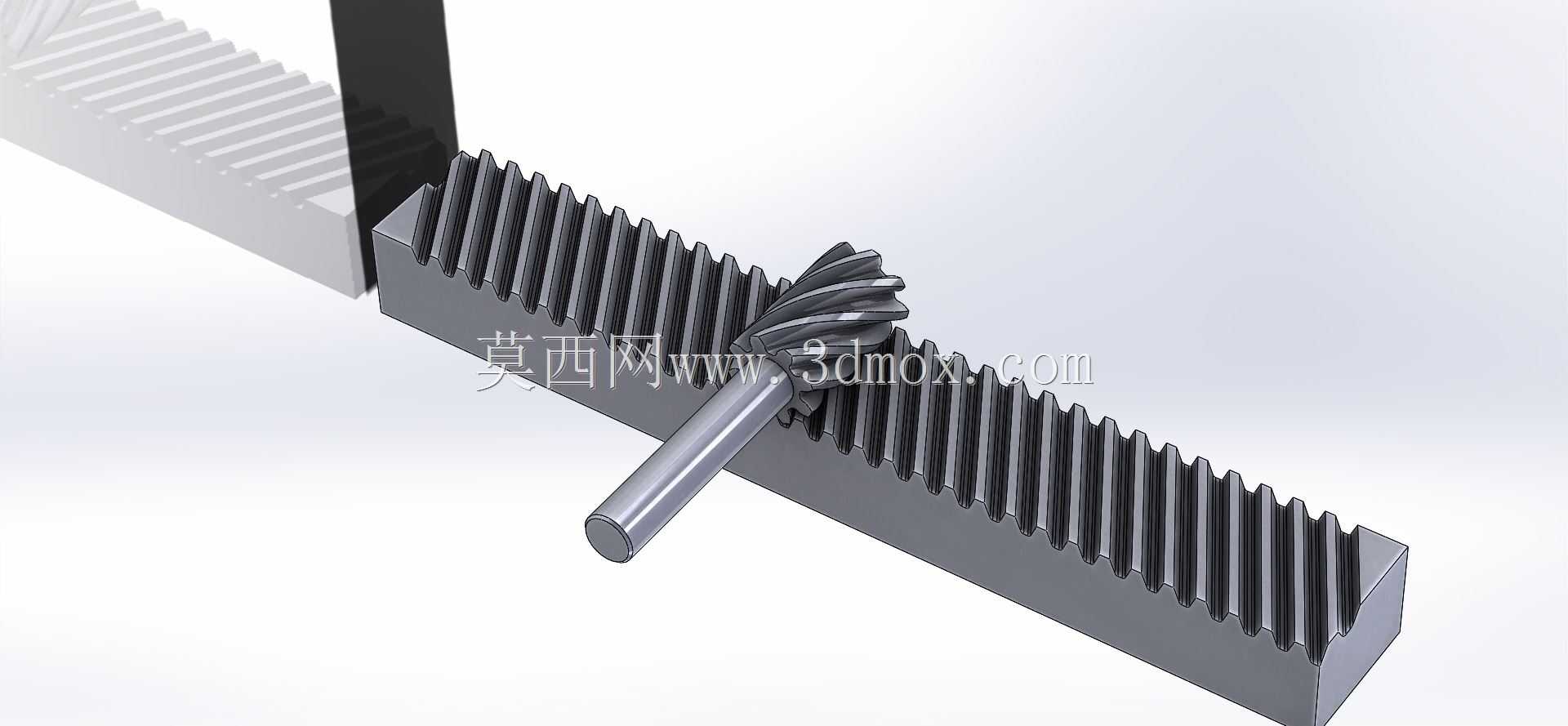

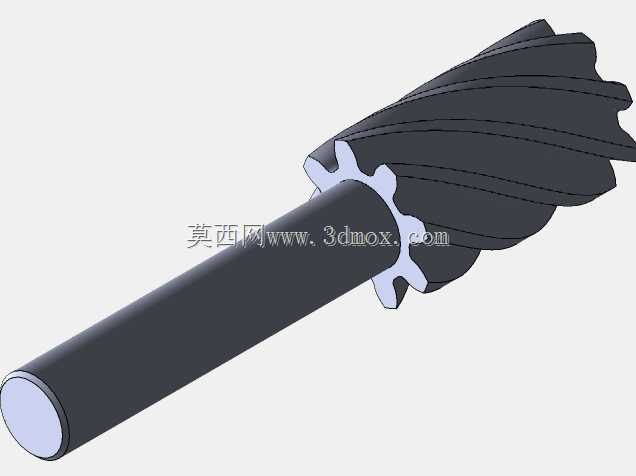

该结构为手动转向系统核心传动组件,主要应用于轻型代步车辆、小型工程作业机具、手动操控类工业设备的转向执行环节,承担将输入轴的旋转运动转化为齿条直线往复运动的传动功能,最终带动转向连接构件完成方向调整动作,是手动转向路径中实现运动形式转换的核心配合单元。在实际使用场景中,这类齿轮齿条结构无需额外助力源,完全依靠手动输入扭矩完成传动,结构可靠性强、维护成本低,在无动力辅助的小型移动设备、低速作业机具中应用十分广泛,能够在复杂户外作业环境下保持稳定的传动精度,避免助力结构失效带来的转向失控风险。从功能特性来看,该结构采用螺旋齿形的小齿轮与直齿齿条配合,相比传统直齿齿轮齿条啮合,螺旋齿的啮合接触重合度更高,传动过程中齿面受力更均匀,手动操作时的顿挫感大幅降低,转向手感更顺滑,同时螺旋齿的啮合间隙更小,转向虚位控制更优异,能够精准传递操作端的动作指令,减少转向滞后量。设计过程中,首先围绕手动操作的输入扭矩范围确定齿轮模数与齿形参数,保证手动施加较小扭矩即可驱动齿条完成全行程移动,同时严格控制齿侧配合间隙,既避免间隙过大导致的转向空程问题,也防止间隙过小出现啮合卡滞、操作阻力过大的情况;齿轮轴的支撑段做了等径光轴设计,可直接适配标准滚动轴承的安装尺寸,降低配套构件的加工难度;齿条采用矩形截面的长条结构,安装基准面做了平面度公差约束,能够直接贴合设备的安装基座完成固定,无需额外定制适配安装座。从安装边界来看,齿条的有效啮合行程覆盖常规手动转向的全行程需求,齿轮轴的伸出长度预留了操作手柄或转向连接轴的安装空间,整体结构的外轮廓尺寸紧凑,可直接嵌入小型设备的转向舱内部,不会占用过多设备安装空间;啮合位置的齿轮齿顶与齿条齿根预留了合理的安全间隙,避免加工误差导致装配时出现齿顶干涉,同时齿轮轴的轴向定位台阶尺寸与常规轴承内圈定位尺寸匹配,装配时无需额外加工定位衬套即可完成轴向固定,大幅降低整体装配的工艺复杂度。
