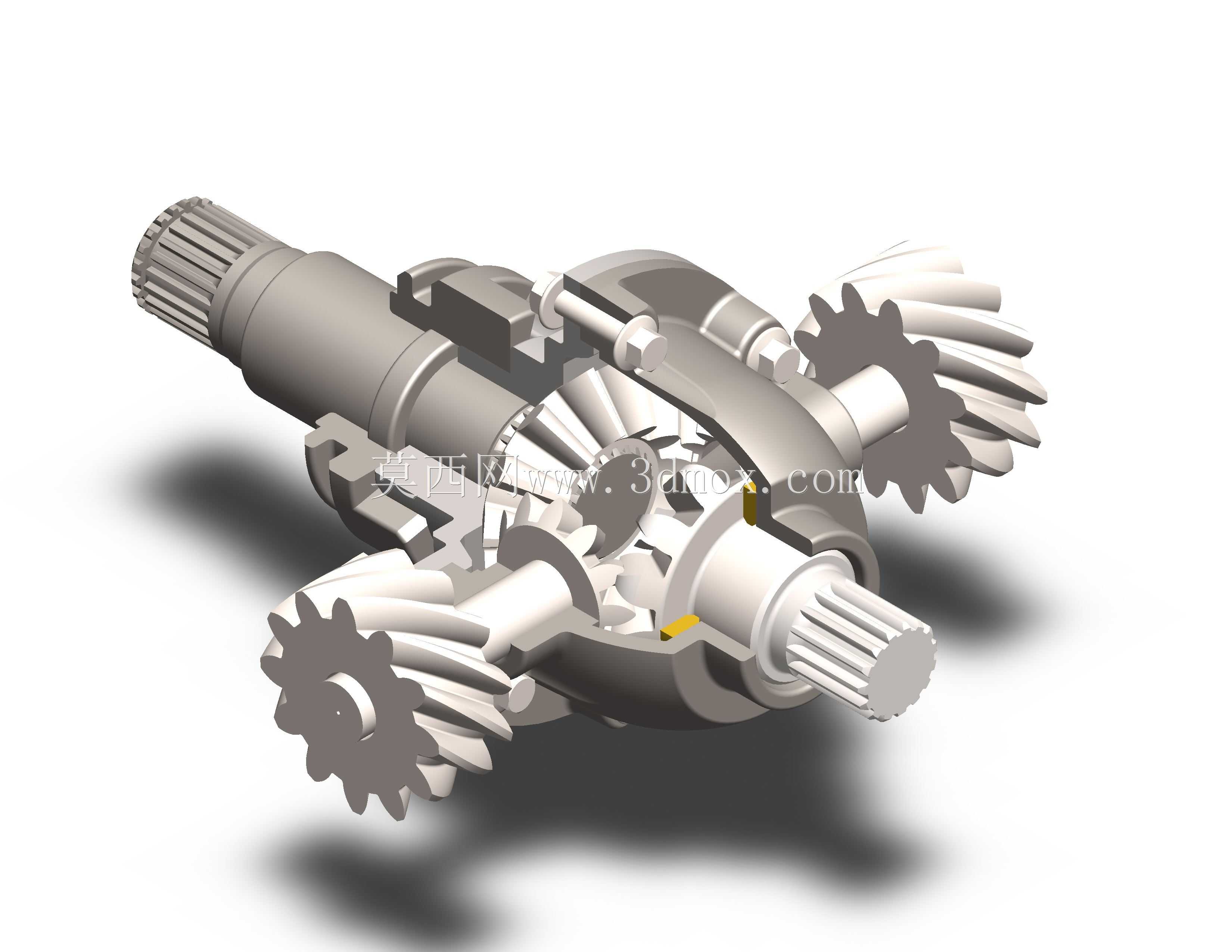

这款差速齿轮箱主要应用于乘用车辆、商用载货车辆的驱动桥传动系统中,是车辆动力传递路径上的核心功能部件,安装在车辆驱动桥的桥壳内部,两端分别连接左右两侧的驱动半轴,输入端承接来自变速器输出的动力扭矩。在车辆直线行驶工况下,该齿轮箱内部的行星齿轮与半轴齿轮保持相对静止状态,可将输入的动力等扭矩分配给两侧驱动轮,保证两侧车轮以相同转速转动,减少不必要的轮胎磨损与传动损耗;当车辆处于转弯、坑洼路面行驶等两侧车轮行驶路径长度不一致的工况时,内部行星齿轮会产生自转动作,自动调整两侧半轴齿轮的输出转速,允许两侧驱动轮以不同转速转动,避免车轮出现滑拖、打滑现象,保障车辆行驶的转向灵活性与行驶稳定性,同时让轮胎与地面的附着状态始终保持在合理区间,提升车辆在复杂路况下的通过能力。

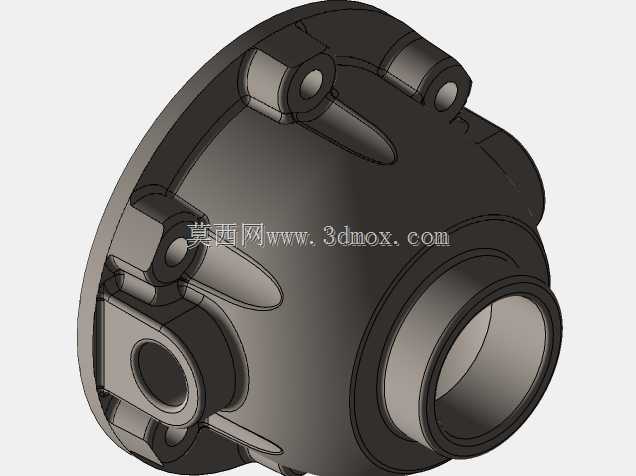

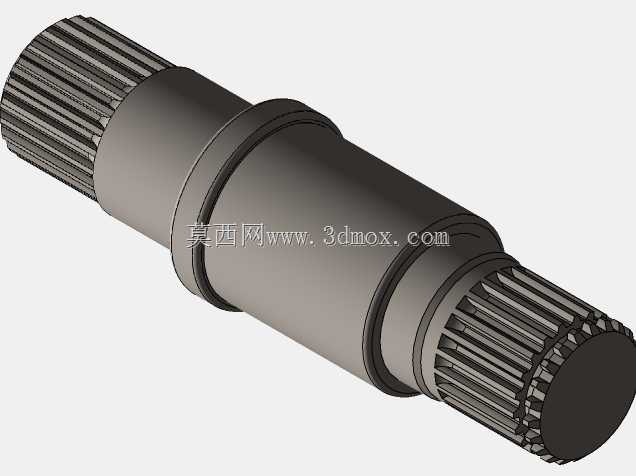

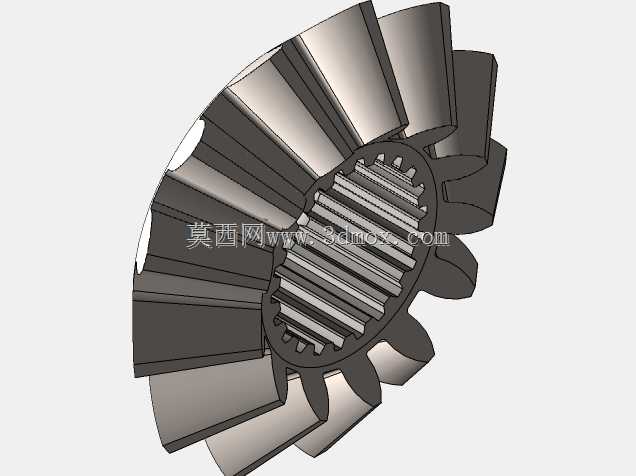

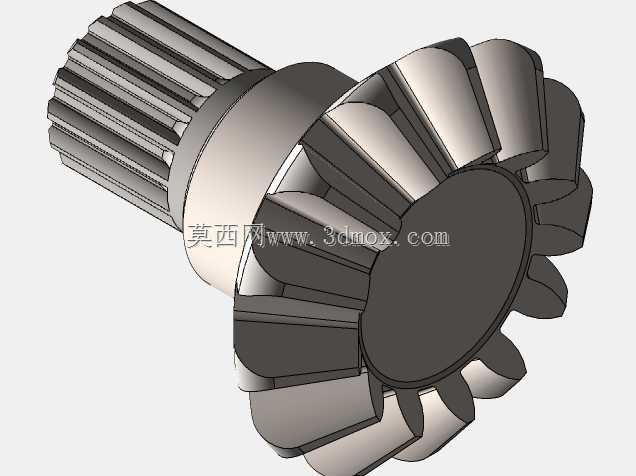

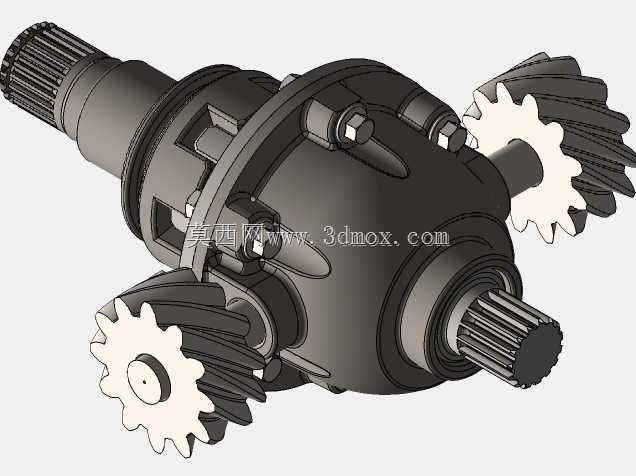

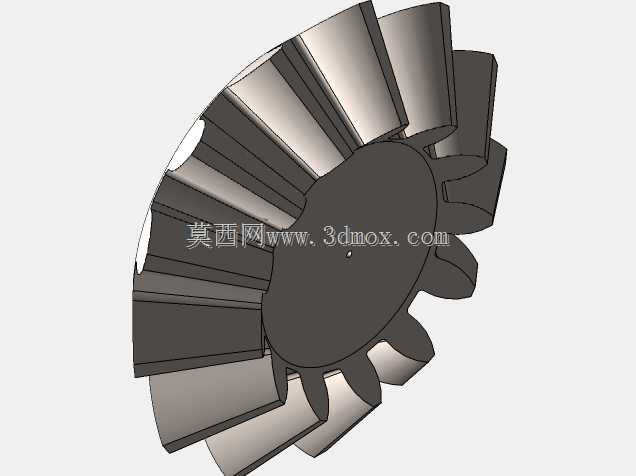

该齿轮箱的整体结构采用对称式布局设计,核心包含差速器壳体、行星锥齿轮、半轴锥齿轮、行星齿轮轴、花键输出轴等核心组成部件,输入端设置有螺旋锥齿轮啮合结构,可实现动力传递方向的90度换向,匹配纵置动力布局车型的传动需求。设计过程中充分考虑了部件的受力特性,齿轮齿形采用渐开线锥齿设计,啮合重合度高,传动过程中冲击载荷小,运转噪音低,承载扭矩能力强;所有花键连接部位均采用标准渐开线花键参数,保证扭矩传递的可靠性与部件的互换性;差速器壳体采用一体化铸造成型后精加工的工艺思路,既保证壳体的结构强度,又控制整体部件重量,适配车辆轻量化的设计需求。
在安装边界设计上,该齿轮箱的轴向安装尺寸、径向最大轮廓尺寸均匹配常规家用前驱、后驱车型的驱动桥安装空间,两端输出花键轴的直径、花键模数、有效配合长度符合主流乘用车半轴的连接标准,输入端主动锥齿轮的安装定位轴径、轴承配合位尺寸可直接匹配常规驱动桥的轴承选型与安装支座设计,壳体上预留的螺栓连接孔位可直接与从动大锥齿轮、桥壳端盖完成固定连接,无需额外设计转接结构,可直接用于整车传动系统的装配匹配,也可作为机械设计相关的传动结构教学演示模型,直观展示差速传动的工作原理与结构组成。
