造纸机进浆流送工艺系统三维布局模型

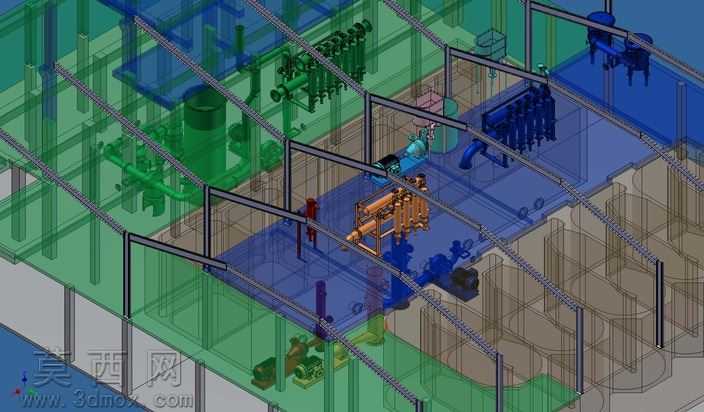

本模型采用Autodesk Inventor完成全参数化三维建模，完整还原造纸机湿部前端进浆流送工段的车间布局与设备排布，建模过程严格遵循制浆造纸工艺的管路设计规范与设备安装间距要求，对工段内的旋流除渣器组、进浆总管、分支管路、操作平台、支撑钢架、配套泵阀组件均进行1:1比例的实体建模，未对核心结构做简化省略。渲染阶段采用分层半透明材质区分不同工艺介质的输送区域，绿色半透明材质对应良浆输送管路与洁净作业区，蓝色半透明材质对应白水回流与稀释水输送区域，金属钢架采用哑光碳钢材质，设备主体根据功能区分采用铸铁哑光、不锈钢镜面等差异化材质表现，管路接口、法兰、阀门手轮等细节均做倒角与纹理处理，避免模型出现生硬棱角。结构设计上，完整呈现旋流除渣设备组的安装逻辑，明确标注设备组装的先后顺序要求，即需在流浆箱主设备就位前完成除渣器组与前置管路的对接安装，模型中保留了未最终封闭的管路接口，直观展示工艺组装阶段的待完善结构，同时通过钢架分层布局还原车间内的操作走台、设备检修空间、管路排布走向，清晰呈现不同管径管路的变径位置、弯头角度、支吊架布设点位。设计思路围绕造纸流送工段的工艺流畅性展开，通过三维布局提前校验设备安装的干涉问题，优化管路走向减少浆流输送的阻力损失，预留充足的设备操作与检修通道，同时直观展示洁净浆流与其他介质管路的分隔布局，避免生产过程中出现介质混流的工艺风险，为现场施工安装、工艺管线排布、作业人员培训提供直观的三维可视化参考，模型可直接用于工艺方案评审、安装技术交底、虚拟生产仿真等场景，帮助设计人员提前排查布局缺陷，缩短现场安装调试的周期。
