毛瑟C9620手枪未完工三维建模作品

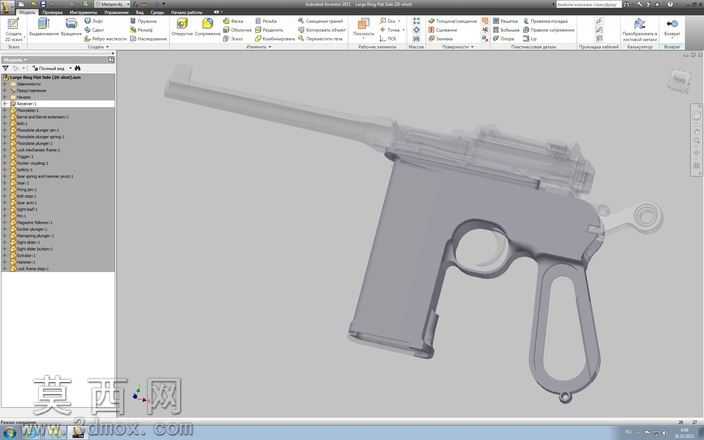

本作品为毛瑟C9620手枪的三维建模项目，当前处于未完工阶段，已完成接收机主体部分的建模工作，整体建模流程依托Autodesk Inventor平台开展。建模初期，设计人员首先梳理该型手枪的经典结构特征，参考毛瑟系列驳壳枪的实物尺寸比例，确定整体建模的基准坐标系，以枪身主体的中心轴线为核心基准，依次拆分枪管、机匣、握把、扳机护圈等独立结构模块，优先完成接收机核心部件的轮廓搭建。在接收机建模过程中，采用参数化草图绘制方式，先勾勒出机匣侧面的二维轮廓线，对握把处的环形镂空、机匣与枪管衔接的阶梯结构、扳机区域的弧形让位等特征逐一添加尺寸约束，确保各部分比例符合真实枪械的结构逻辑，再通过拉伸、切除等基础特征命令生成三维实体，对实体边缘的倒角、过渡圆角进行精细化处理，还原金属枪械部件的加工质感。当前阶段已完成的接收机模型，完整呈现了该型手枪标志性的前置长枪管布局、一体式握把与弹匣仓的衔接结构，握把处的挂环特征也已完成基础造型，模型整体为统一的灰色实体预览状态，尚未进行分部件的材质赋予与装配约束设置。后续建模将依次推进枪管内部膛线结构、扳机组件、击发机构、快慢机结构以及可拆卸弹匣的独立建模，待所有零部件建模完成后，将按照真实枪械的装配关系添加配合约束，验证各活动部件的运动干涉情况，确保扳机扣动、击锤回转等动作的结构合理性。材质渲染环节规划为金属部件赋予哑光钢材质，对握把贴片区域添加木质纹理材质，调整场景光照参数还原金属表面的漫反射与高光效果，最终完成可用于结构展示、原理演示的完整枪械三维模型，当前已完成的接收机部分可作为后续零部件建模的装配基准，为整个项目的推进提供核心定位参考。
