罗兰DGMDX系列机床对刀器结构模型

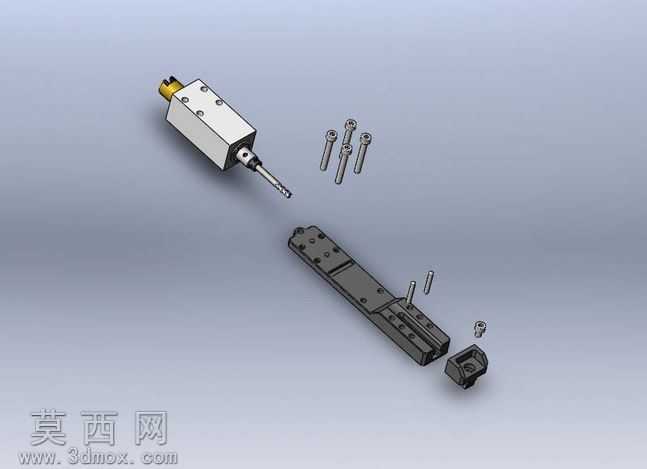

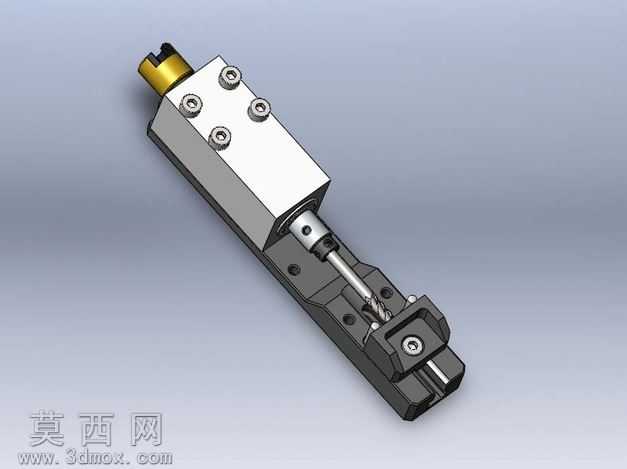

本模型为适配罗兰DGMDX-15/20系列加工设备的对刀器三维结构模型，建模过程严格遵循实际工业产品的装配逻辑与尺寸规范，通过三维建模软件完成全零件的参数化搭建，完整还原了对刀器的功能结构与装配关系。模型整体分为固定基座、滑动导向组件、触发检测模块、刀具接触端四大核心部分，固定基座采用长条形块状结构设计，表面预留多组标准安装孔位，可直接适配对应型号加工设备的工作台安装位，建模时对基座的沉头孔、定位槽、安装基准面都做了精确还原，保证虚拟装配与实际安装的尺寸一致性。滑动导向部分采用精密直线导向结构，建模时还原了导向杆与导向孔的配合公差，滑动座与基座之间的限位结构、复位弹性组件的安装位都做了细节刻画，能够直观展示对刀过程中接触端的滑动行程与复位逻辑。顶部的刀具接触端采用黄铜材质的接触头设计，建模时通过材质区分不同功能部件：基座与滑动主体采用哑光磨砂钢材材质，紧固螺丝采用亮面镀锌金属材质，接触头采用暖色调黄铜材质，触发模块的外壳采用亮面银白金属材质，通过材质参数的调整清晰区分不同零件的功能属性，渲染阶段采用柔和的工业产品打光方案，突出各部件的结构轮廓与装配层次，避免过度光影效果干扰结构展示。设计思路上完全围绕机床对刀器的实际功能展开，还原了对刀器接触刀具后触发信号、完成刀具长度校准的核心工作逻辑，各零件之间的装配约束完全按照实际机械装配关系设置，可直接用于装配干涉检查、工作原理演示、加工辅具选型参考等场景，模型细节覆盖了所有外露紧固螺丝、定位销、接线端口等细小结构，没有做过度的简化处理，能够完整呈现该款对刀器的真实外观与内部结构逻辑，为相关加工设备的辅具适配、工装改造提供直观的三维参考依据。
