ACDELCO汽车动力转向泵三维结构设计

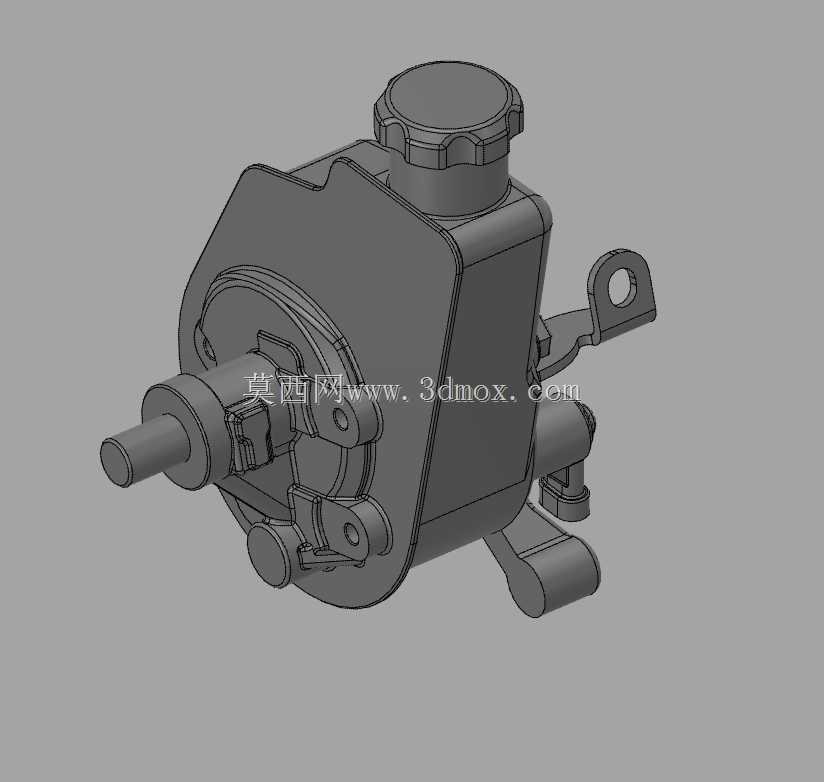

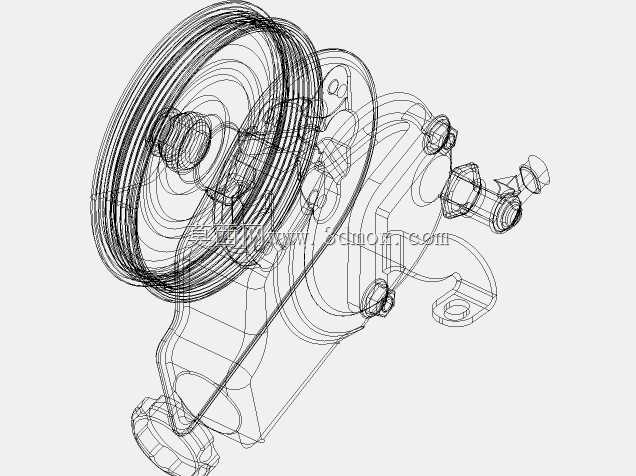

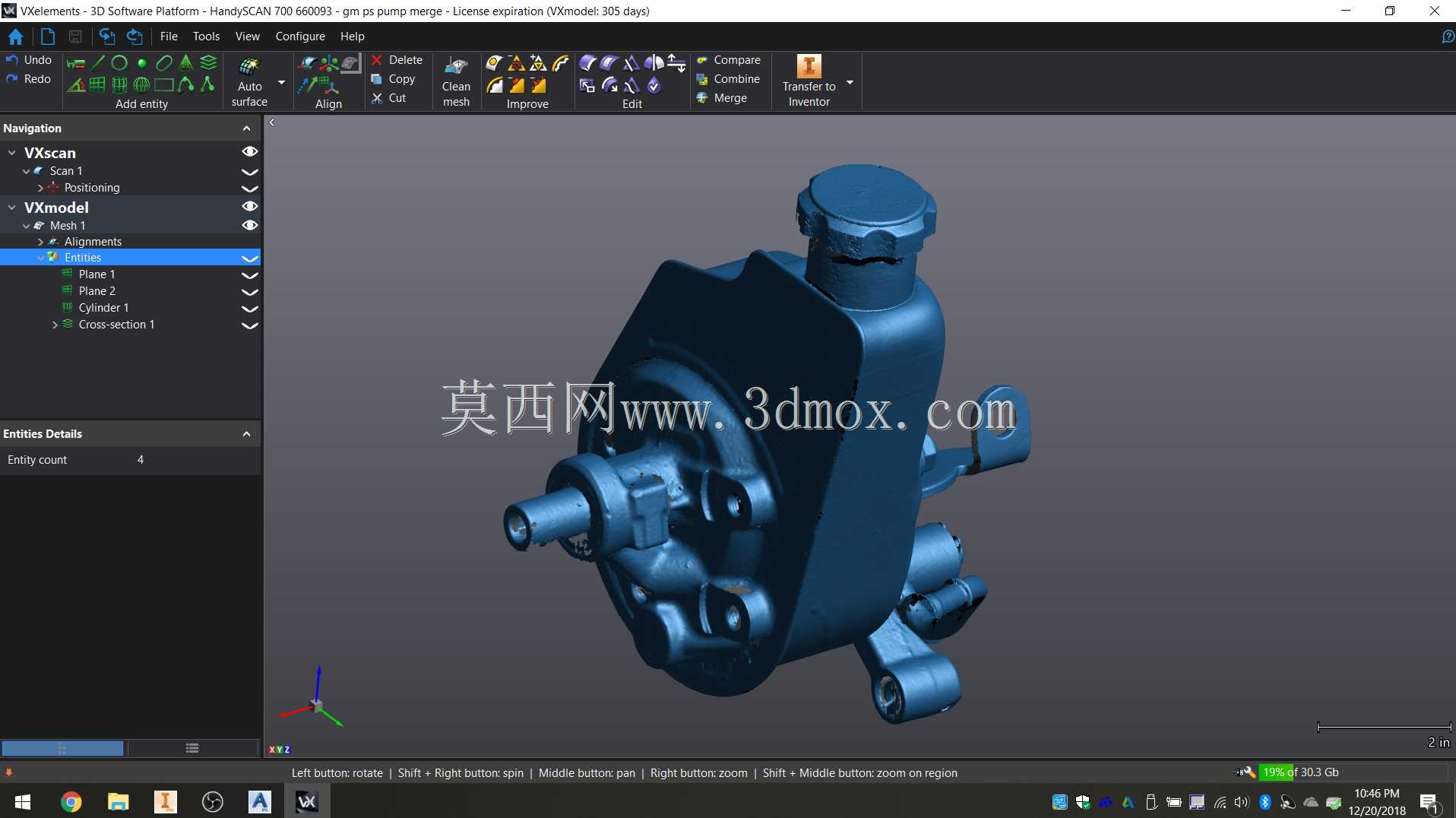

动力转向泵是汽车液压助力转向系统的核心动力源部件，这款适配多款美系车型的转向泵，主要应用于乘用轿车的转向助力回路，在车辆低速挪车、高速变道、转向避让等行驶场景中，通过发动机驱动泵体产生高压液压油，为转向机提供辅助推力，大幅降低驾驶员转动方向盘的操作力度，同时过滤路面颠簸传递到方向盘的反向冲击力，提升整车转向操控的平顺性与驾驶舒适性。从实际功能特性来看，该款转向泵为叶片式容积泵结构，集成了储液油壶、流量控制阀、压力限制阀等核心组件，无需额外搭配独立储油装置即可完成整套助力油路的循环供给，内置的压力限制结构可在方向盘打满舵时自动泄压，避免系统油压过高损坏密封件与管路，流量控制阀则会根据发动机转速动态调整输出油液流量，避免高速行驶时转向过于灵敏引发的操控风险，保证不同车速下的转向手感线性可控。在设计思路上，该模型完全参照实物扫描数据进行松散拟合建模，还原了泵体的真实装配结构：输入端的带键槽轴头用于对接发动机皮带轮传递驱动力，轴端设置的多道密封槽用于安装油封，防止泵内高压油液泄漏；侧面的两个油口分别对应高压出油与低压回油回路，接口的安装角度、管径尺寸完全匹配原车管路布局；泵体侧面延伸的安装吊耳预留了标准螺栓过孔，可直接固定在发动机侧的安装支架上，集成式储液壶顶部的旋盖带有油位观察与透气功能，既方便日常检查油液状态，也能平衡壶内气压避免油液乳化。从安装边界与外形尺寸来看，该转向泵整体结构紧凑，主体泵腔与储液壶采用一体化压铸布局，最大外轮廓适配发动机侧舱的预留安装空间，输入端轴头的伸出长度、安装吊耳的孔位间距均严格对标原车安装点位，替换安装时无需改动周边管路与支架位置，可直接完成原位装配；泵体外部的凸起结构分别对应内置的阀组安装位与加强筋，既保证了壳体的结构强度，也避免了与周边发动机附件、皮带轮产生运动干涉，完全满足实车装配的空间要求。
