博世力士乐20x20角撑连接组件

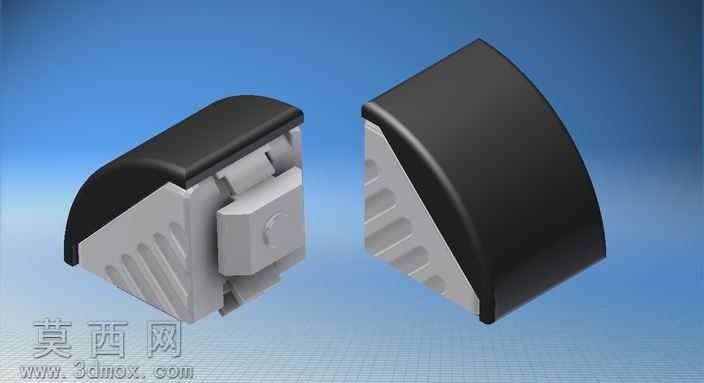

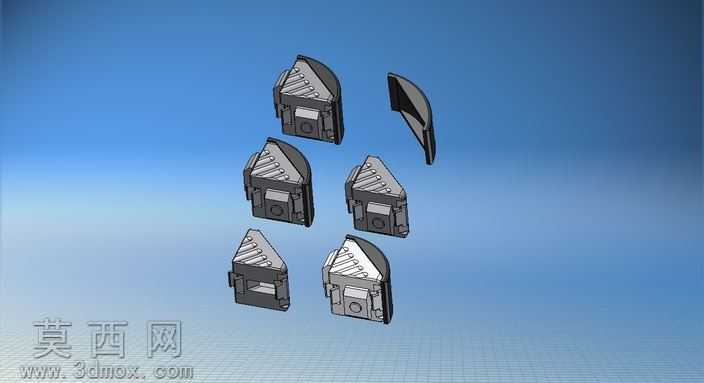

本作品为适配20x20规格工业铝型材的角撑连接组件三维建模成果，建模过程依托Autodesk Inventor平台完成，整体建模逻辑遵循工业零部件实际生产装配的尺寸规范，所有特征参数均匹配力士乐官方20系列型材的连接标准，确保模型可直接用于后续的虚拟装配验证、工程出图以及3D打印样件制作。建模阶段首先完成角撑板主体的结构搭建：主体采用直角扇形的支撑结构，直面侧设计有与型材槽口完全契合的定位卡筋，卡筋的凸起尺寸、倒角弧度均经过精确参数化设定，保证与型材槽位装配时无旷量，支撑面的加强筋采用等距排布的凹槽式设计，在不降低结构支撑强度的前提下减少材料占用，同时提升部件的视觉辨识度。盖帽部分采用圆弧过渡的曲面造型，外表面做哑光质感的材质设定，与角撑板装配后可完全覆盖连接部位的外露结构，既避免安装后尖锐边角造成的磕碰风险，也提升整体装配后的外观整洁度。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度投射，搭配两侧补光消除结构暗部的死黑区域，清晰呈现角撑板加强筋的凹凸细节、盖帽的曲面弧度以及两个部件装配后的贴合缝隙；材质设定上区分两个部件的质感差异，角撑板主体采用浅灰色玻纤增强尼龙材质，调整材质参数还原塑料表面细微的磨砂颗粒感，盖帽部分采用黑色哑光工程塑料材质，适当降低反光度，还原软质包覆塑料的视觉效果，两个部件的接缝处做细微的阴影处理，强化装配后的层次关系。设计过程中同步完成了每个独立部件的iProperties属性配置，将部件编号、适配型材规格、材质参数等信息逐一录入对应部件的属性栏，方便后续在大型装配体中快速调取、识别对应部件，整套模型的结构完全还原实物的装配逻辑，无多余的冗余特征，所有倒角、拔模角度均符合注塑生产的工艺要求，可直接用于产品展示、装配教学以及二次开发设计参考。
