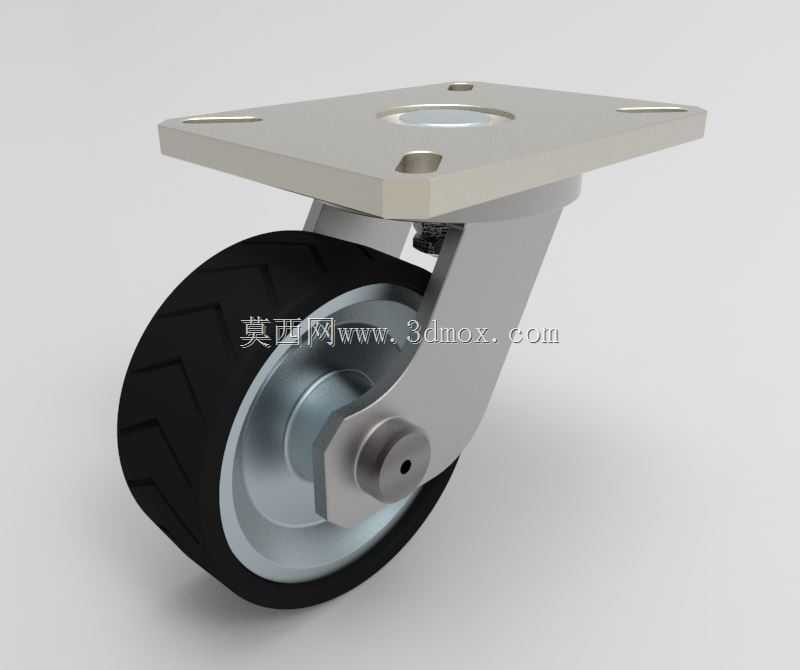

重载平板安装式万向旋转脚轮结构设计

这款重载万向旋转脚轮，是面向工业物料搬运、仓储物流周转、轻型移动作业设备场景开发的行走支撑部件，日常可适配平板手推车、移动工作台、轻型自动化设备机架、仓储货架周转车等多种需要灵活移位的载具，解决固定支脚无法转向、移位费力的痛点，在车间物料转运、仓储货位调整、生产线边工位器具移动等场景中，能大幅降低人工移位的操作强度，提升载具转向的灵活度。

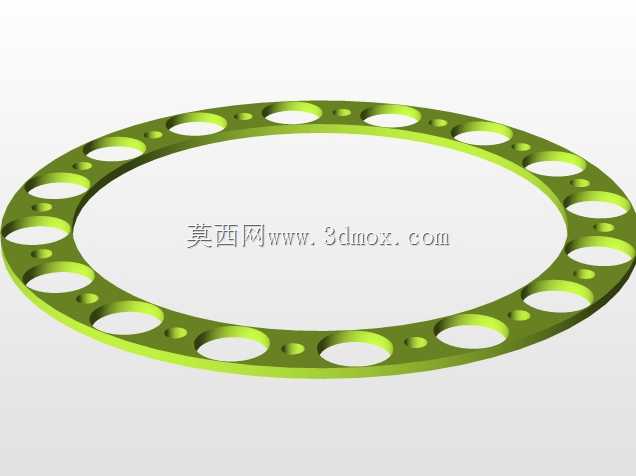

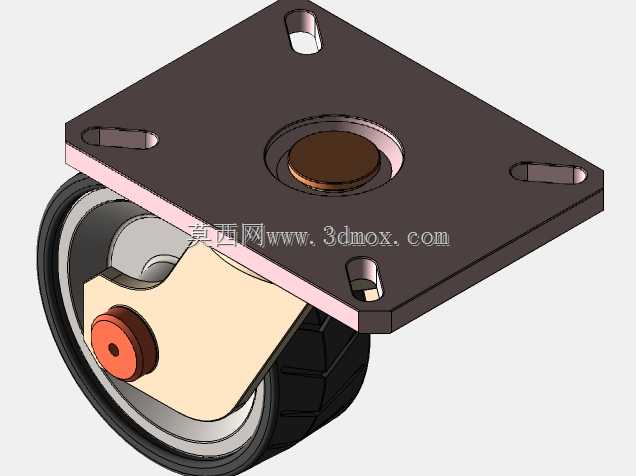

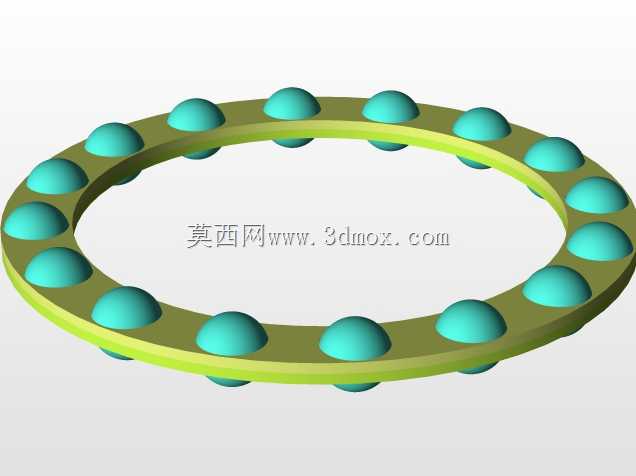

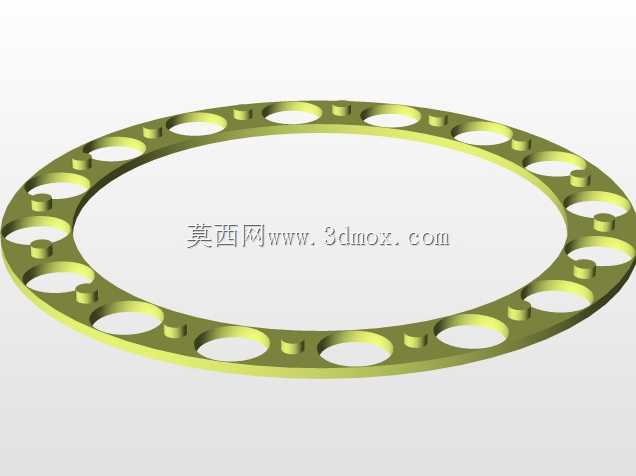

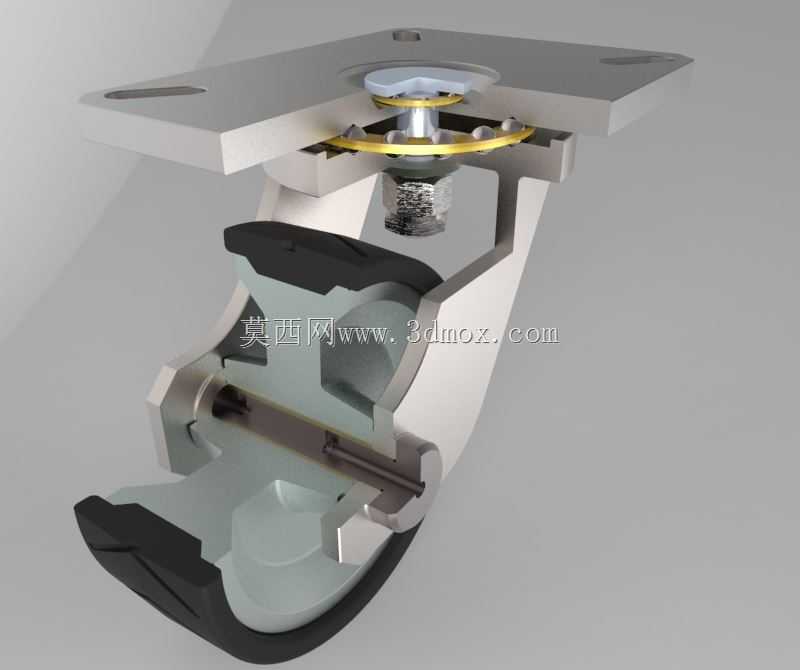

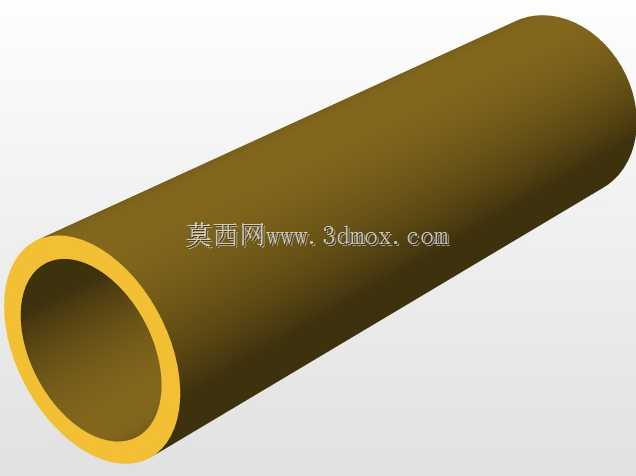

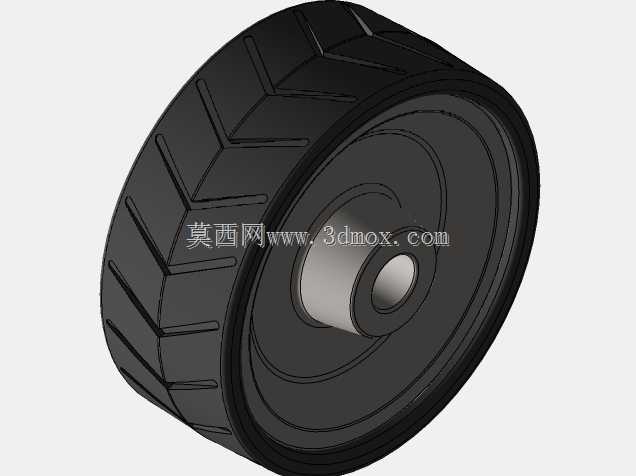

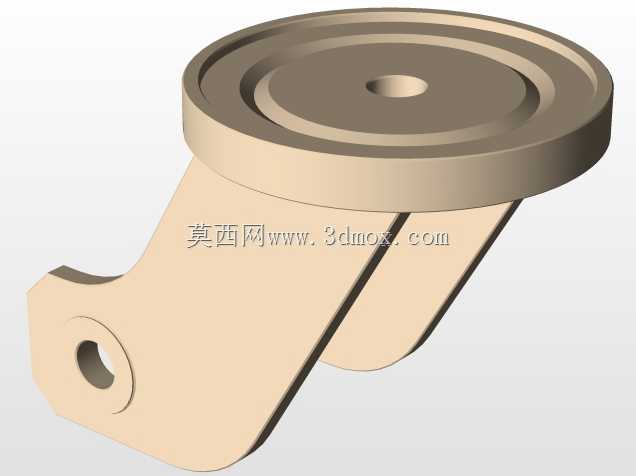

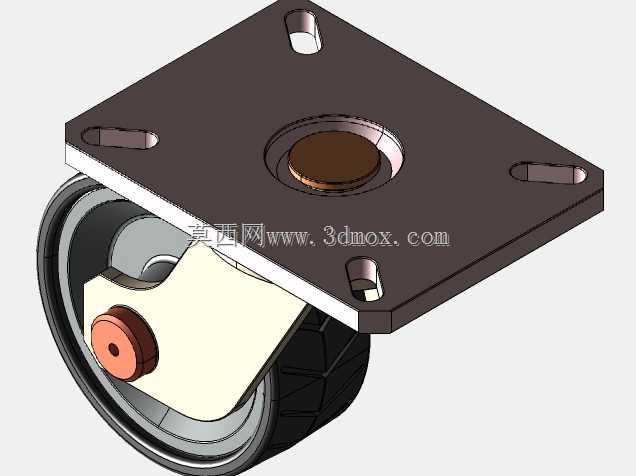

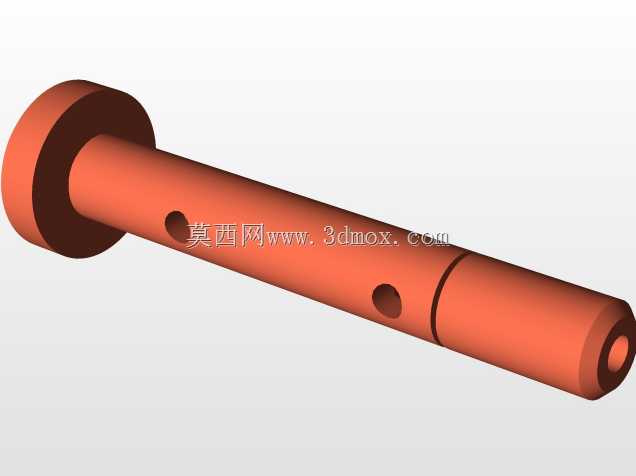

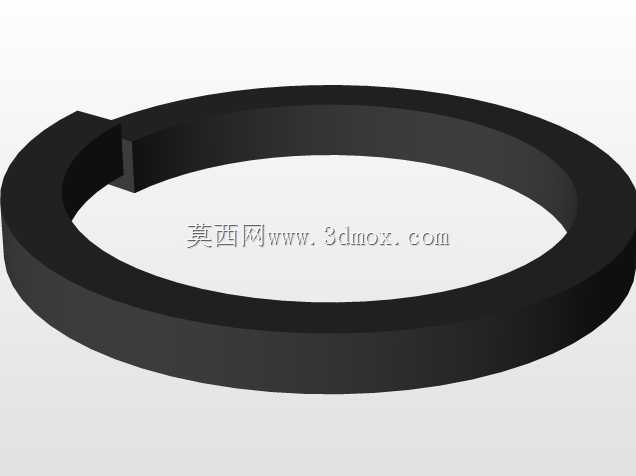

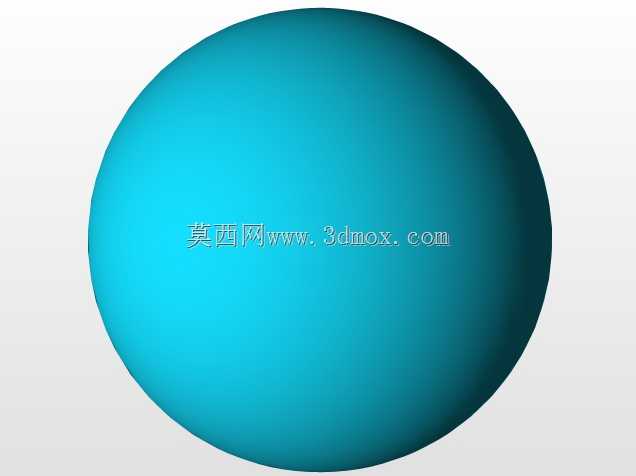

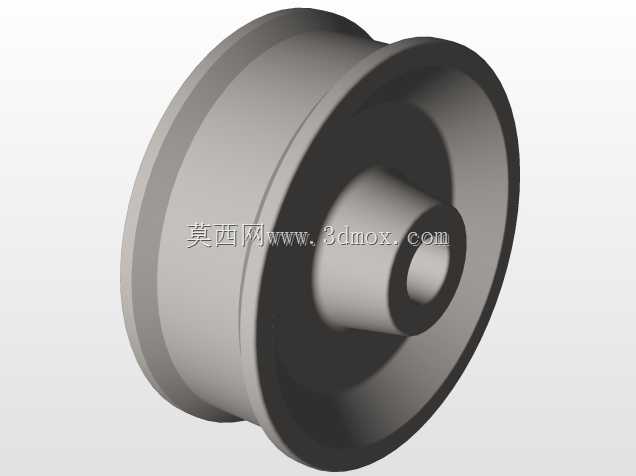

从功能特性来看，这款脚轮采用顶部方形法兰安装结构，安装板预留四个对称分布的沉头安装孔，安装时可通过螺栓直接与载具底部的安装面锁紧固定，安装板的平面度设计能保证与载具底面完全贴合，避免长期受力出现安装松动、偏载变形的问题。转向支架采用高强度金属弯折成型，支架与顶部安装板之间集成了推力轴承结构，可承受垂直方向的重载压力，同时保证360度水平旋转的顺滑度，即便在满载状态下，也能轻松完成转向操作，不会出现转向卡滞、受力后偏转异响的问题，推力轴承的密封结构还能阻挡车间内的粉尘、碎屑进入转动副，延长转动结构的使用寿命。滚轮部分采用硬质耐磨橡胶材质，轮面设计有防滑纹路，既可以在水泥地面、环氧地坪、瓷砖地面等多种常见车间地面顺畅滚动，又能避免硬轮面对地面造成划伤，同时橡胶材质自带的减震特性，能缓冲载具移动过程中经过地面接缝、微小凸起时产生的震动，保护载具上搭载的精密零部件不受颠簸影响。滚轮中心采用金属轮毂结构，通过销轴与支架连接，销轴处集成了滚动轴承，将滚轮转动时的滑动摩擦转化为滚动摩擦，大幅降低滚动阻力，推动载具时更加省力。

在设计思路上，这款脚轮优先考虑了重载场景下的结构可靠性，所有受力金属部件均经过强度校核，支架的弯折角度、壁厚设计都匹配额定承载需求，避免长期满载使用出现支架变形、断裂的问题；转动副的油路预留设计，可定期加注润滑油脂，维护操作简单，能长期保持转动结构的顺滑状态。从安装边界来看，方形安装板的孔位采用通用标准间距设计，可适配市面上多数常规载具的安装尺寸，整体安装高度控制在合理范围，不会过多占用载具底部的空间，滚轮直径的选型兼顾了越障能力与安装高度，可轻松越过车间地面常见的微小障碍物，不会出现滚轮卡滞无法通行的问题。整体结构没有冗余设计，所有部件都服务于承载、转向、滚动的核心功能，兼顾了结构强度、转动顺滑度与使用耐久性，能满足多数工业场景下日常移动载具的使用需求。
