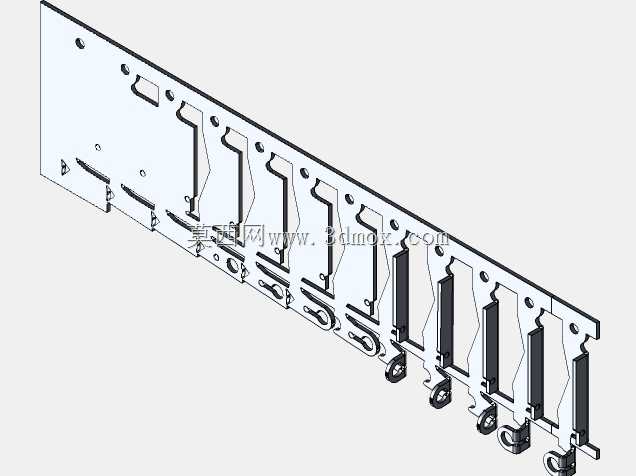

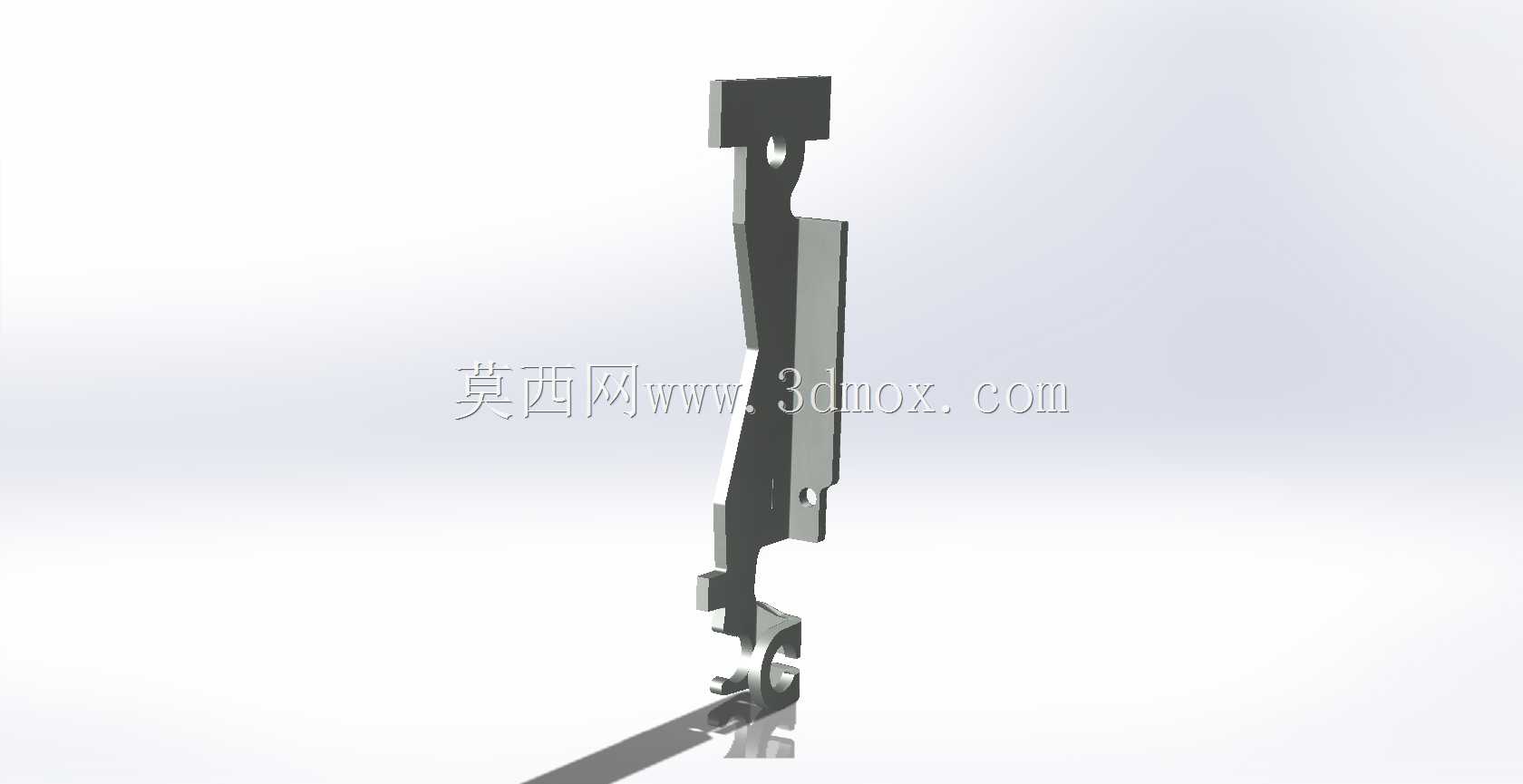

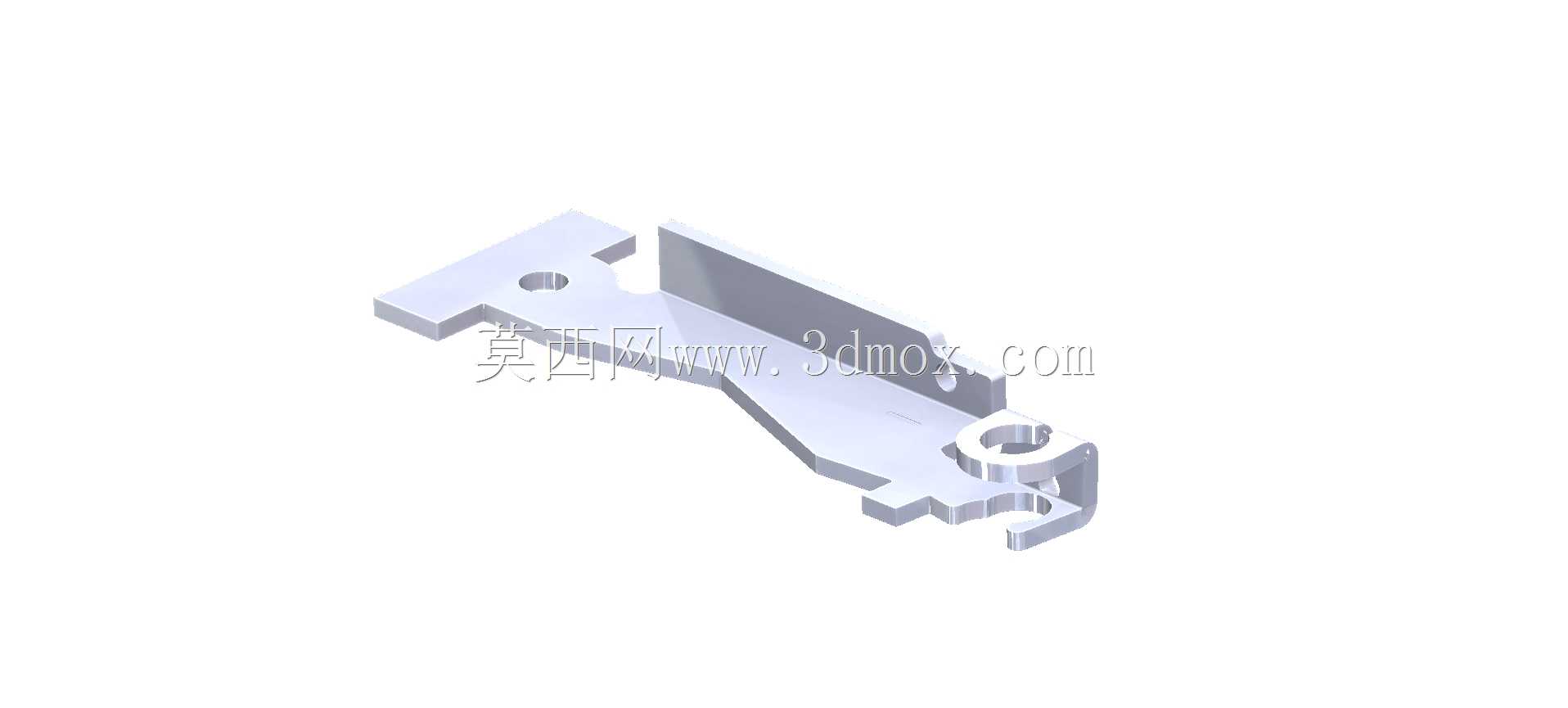

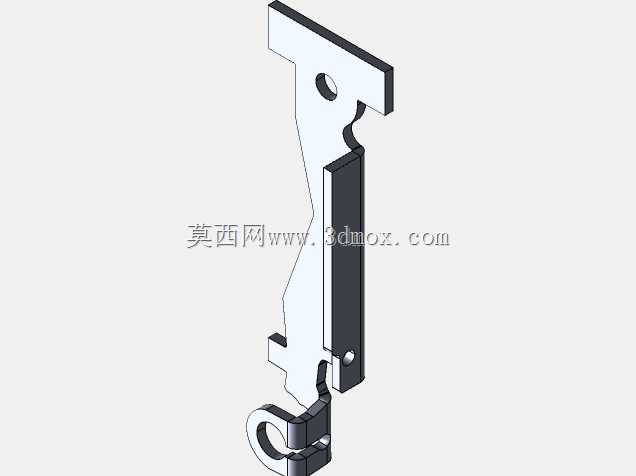

级进模连续冲压钣金带料排样结构

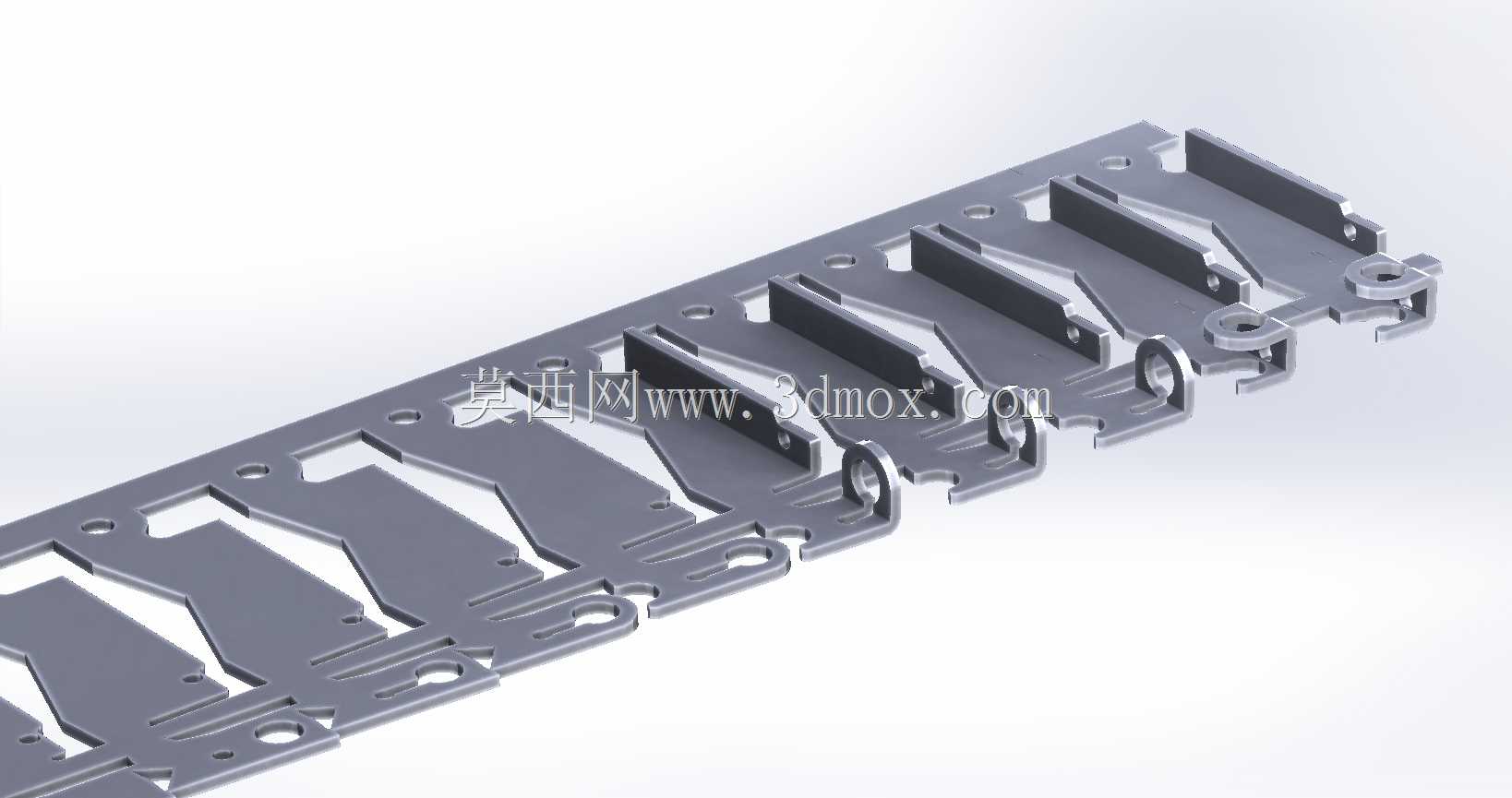

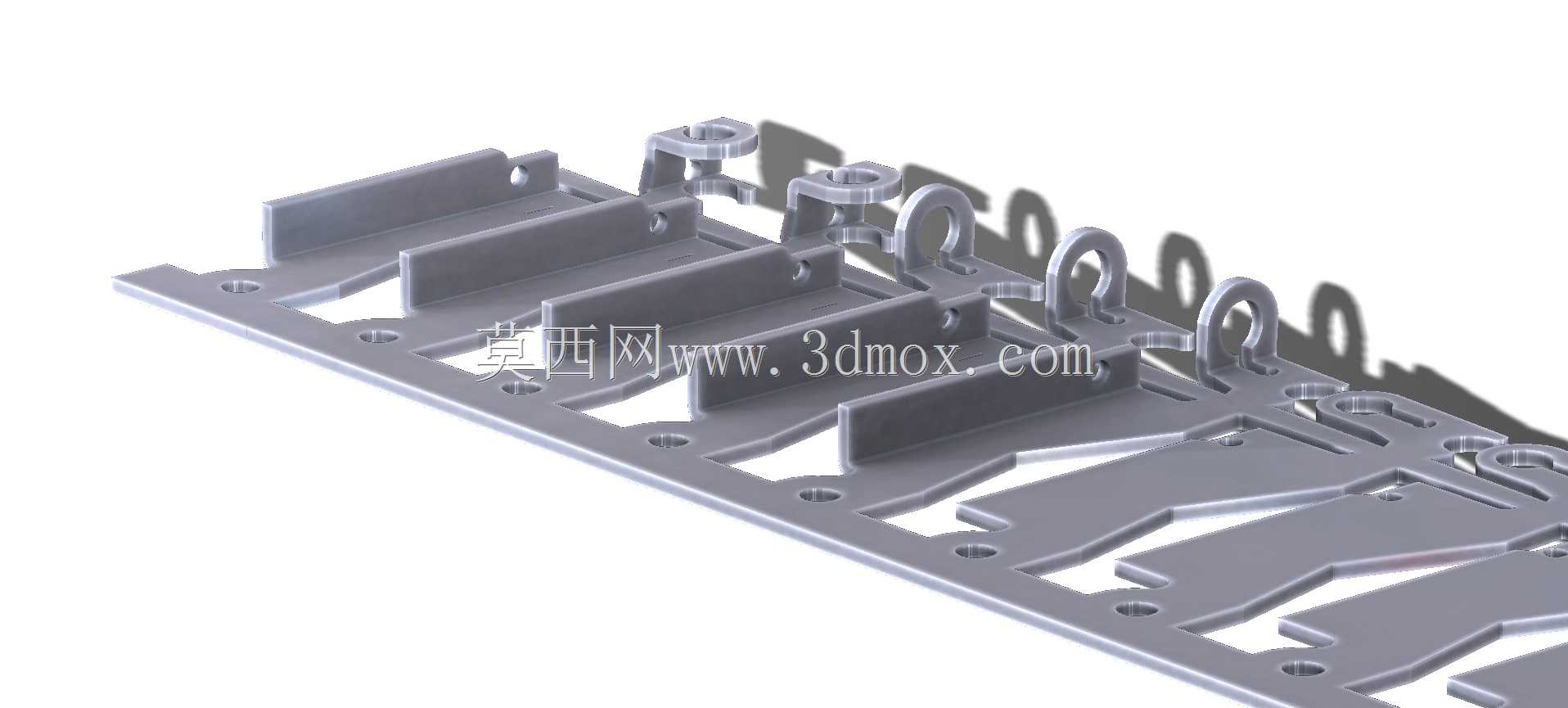

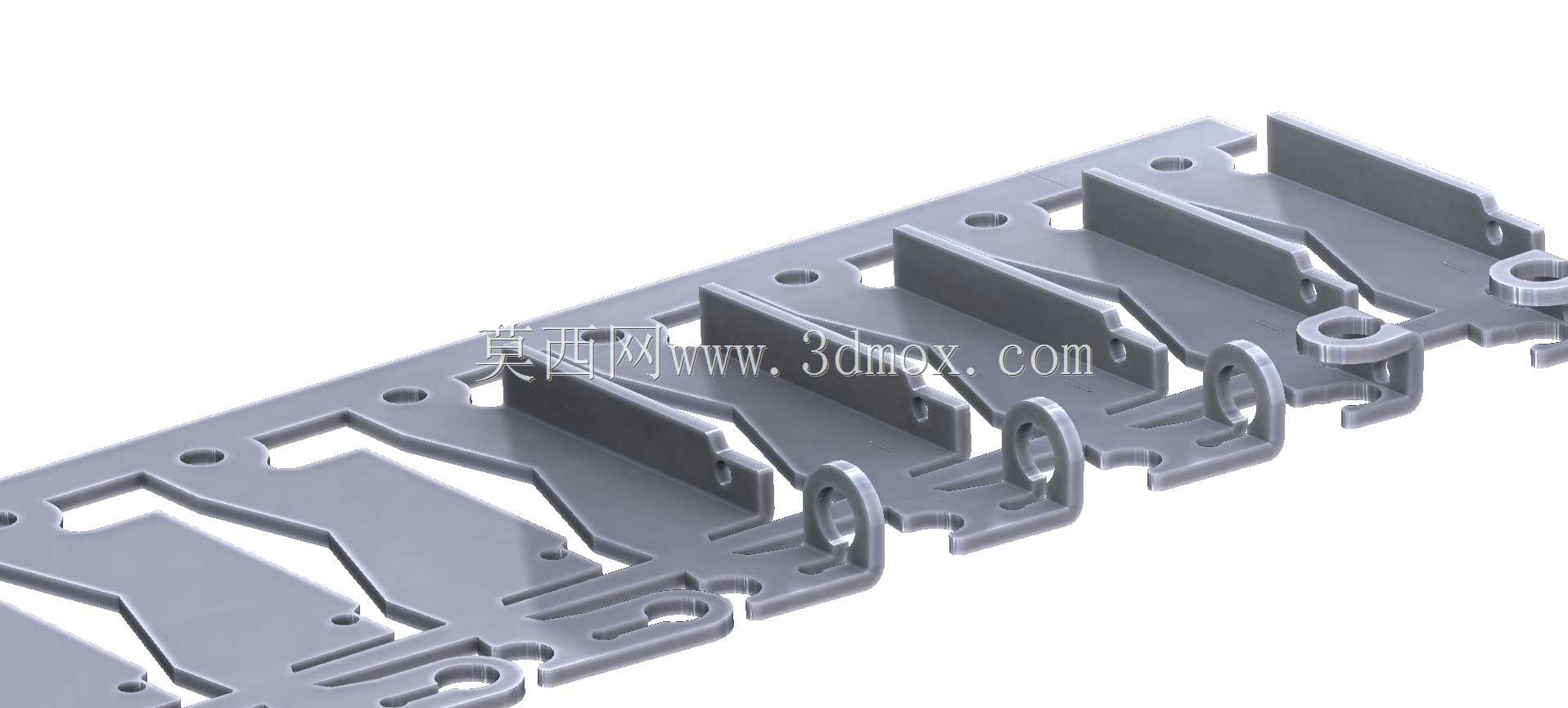

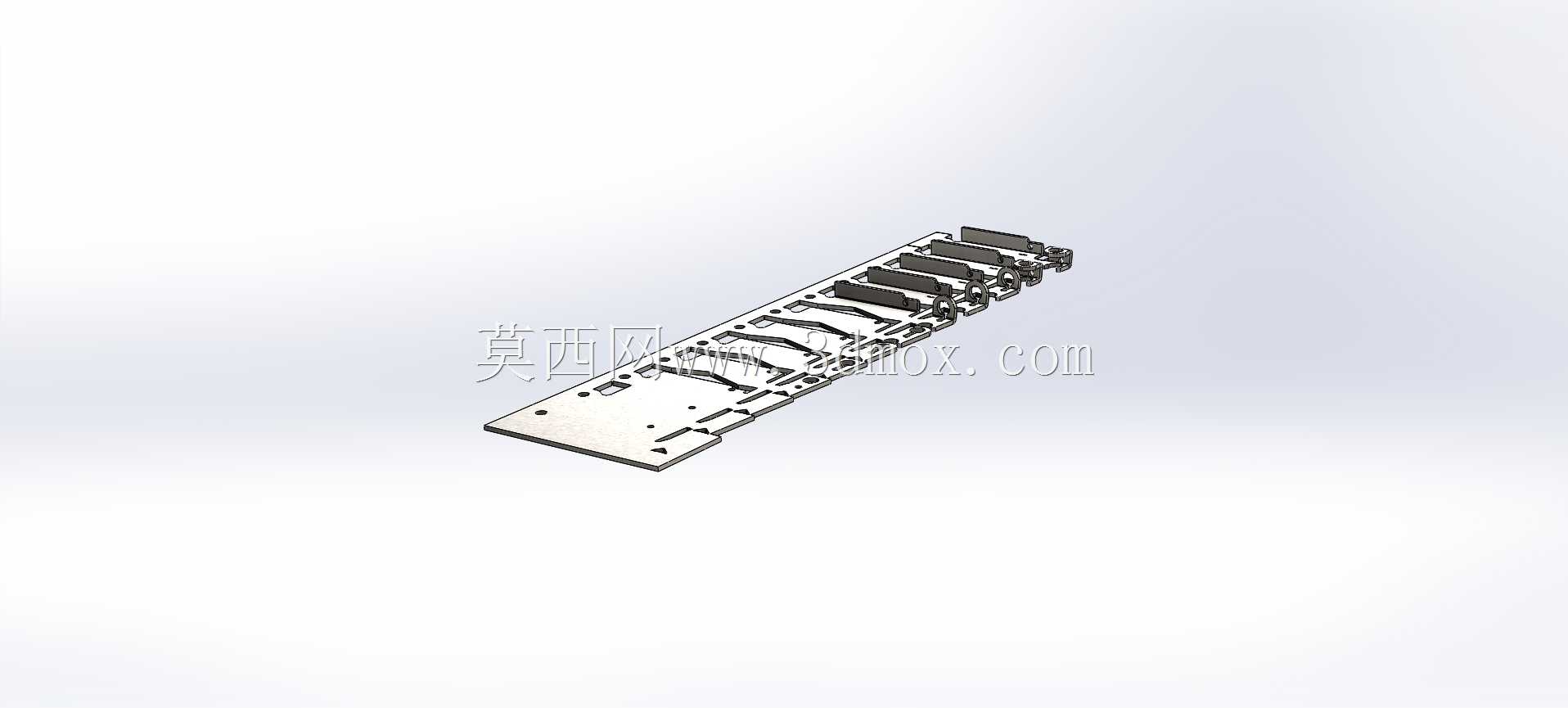

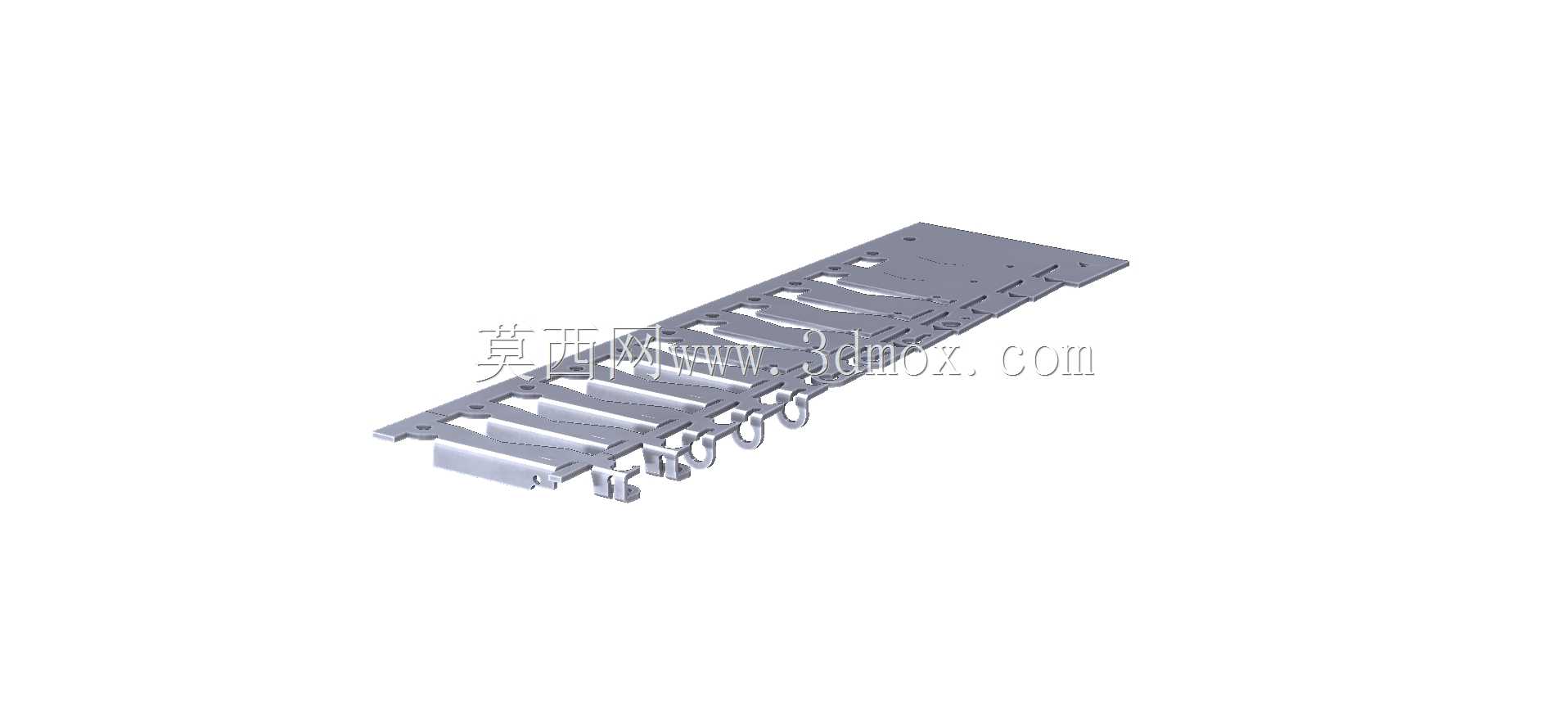

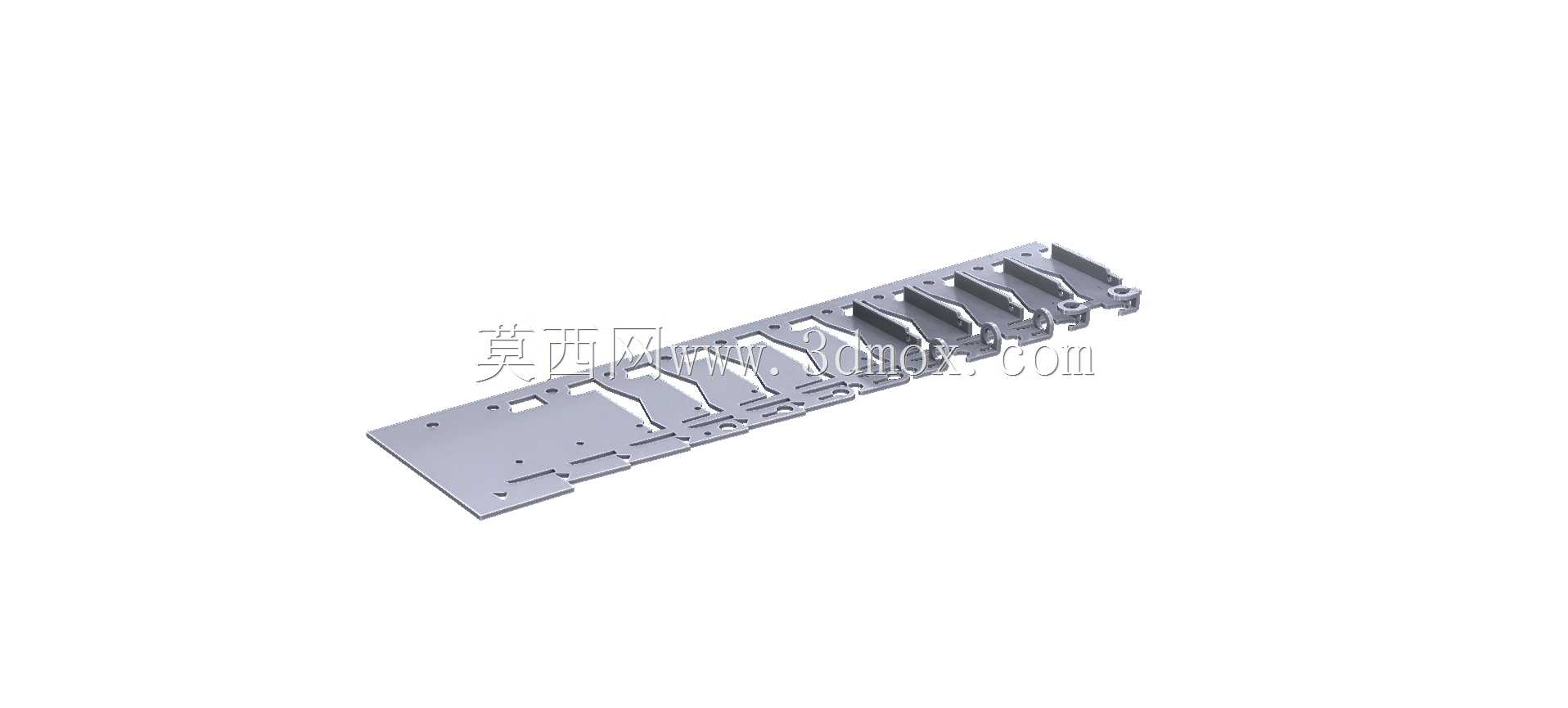

该结构为精密级进冲压生产场景下的钣金带料排样载体，主要应用于高速冲床批量生产小型五金钣金件的产线环节，承担着连续送料过程中各工位工序件的定位、连接与传递作用，是多工位级进模设计中保障冲压精度与生产效率的核心配套结构。在实际生产场景中，这类带料结构会配合自动送料机构完成步进式送料，依次经过冲定位孔、冲裁外形、折弯成型、局部整形、落料分离等多道冲压工序，全程无需人工手动转运单个工序件，能够适配每分钟数百次的高速冲压节拍，大幅提升小型钣金零件的批量生产一致性与生产效率，常见于电子接插件、小型五金结构件、精密弹片类零件的量产加工场景。从功能特性来看，该带料结构在排样设计上采用了等步距排布方式，相邻零件之间预留了足够的载体连接宽度，既能够保证送料过程中带料具备足够的刚性，避免送料偏移、带料变形导致的冲压精度偏差，又尽可能压缩了零件之间的搭边宽度，最大化提升原材料利用率，降低生产过程中的材料损耗。带料两侧设计有连续的导正销定位孔，能够配合模具内的导正销结构实现每一次送料的精准定位，将送料步距误差控制在微米级，保障各工位冲压位置的重合精度；每个零件单元与载体之间的连接点位置经过反复校核，既保证冲压过程中工序件不会与载体意外分离，又能在最终落料工位实现顺畅分离，不会在零件表面残留过大的连接毛刺，减少后续去毛刺工序的工作量。在设计思路层面，该排样结构充分考虑了冲压工序的先后顺序排布，将冲裁、成型等工序按受力平衡原则均匀分布在各个步距工位上，避免单侧受力过大导致的带料偏移、模具刃口偏磨问题；同时针对带料的折弯成型工序预留了足够的成型避让空间，避免成型过程中带料与模具结构发生干涉，也防止成型过程中带料被拉扯变形影响整体送料精度。从安装与尺寸边界来看，该带料的整体宽度适配对应规格的自动送料机夹持范围，导正孔的孔位间距与模具的设计步距完全匹配，带料的整体厚度与目标冲压零件的板材厚度保持一致，能够顺畅通过模具的上下模之间的开模间隙，不会在送料过程中出现卡滞、剐蹭问题；带料首尾可通过焊接或专用接驳结构实现卷料的连续供给，适配长时间连续无人化冲压生产需求，有效降低生产过程中的人工干预频次，提升量产环节的稳定性。
