电子开关盒精密注塑成型模具结构

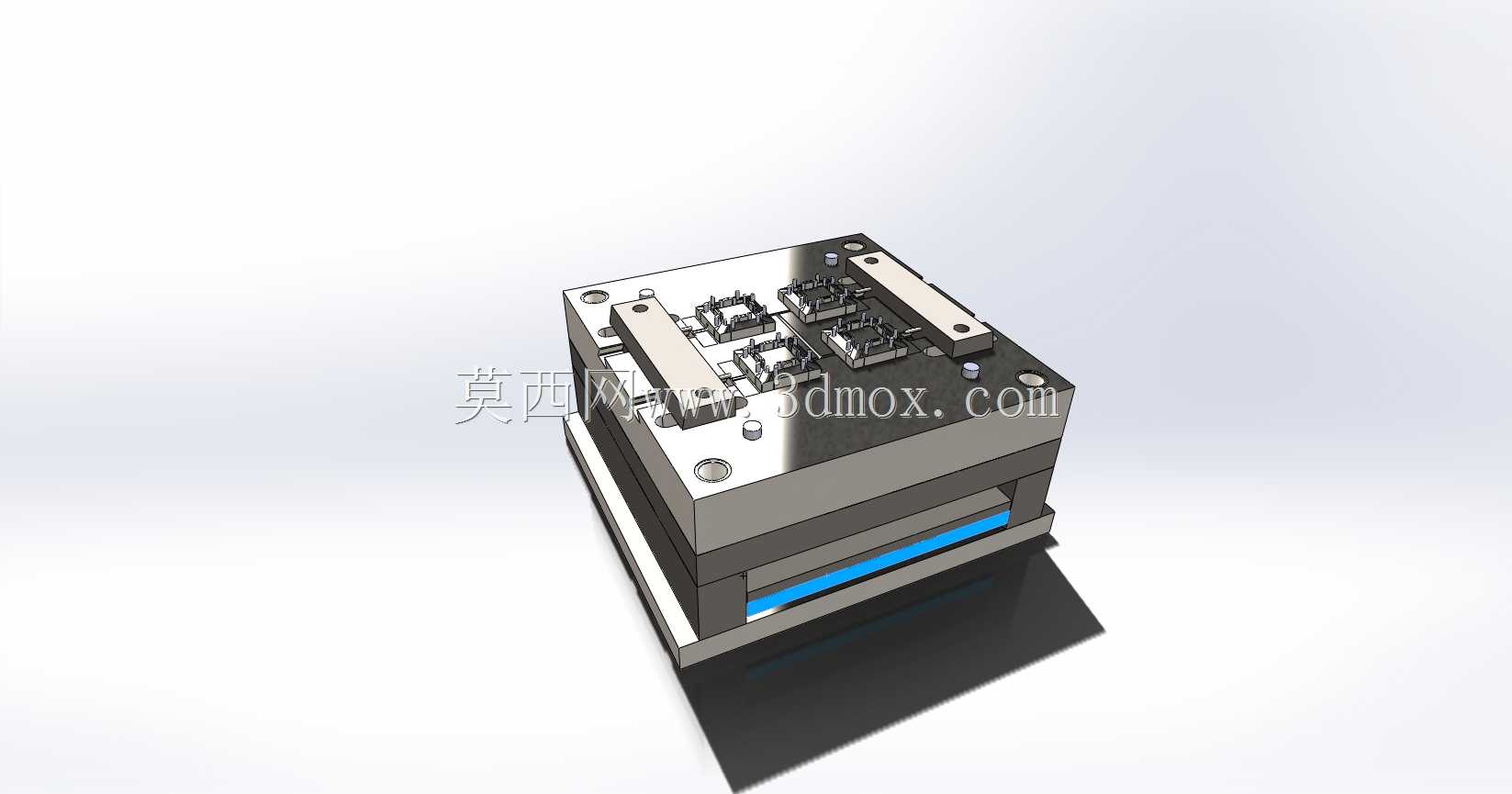

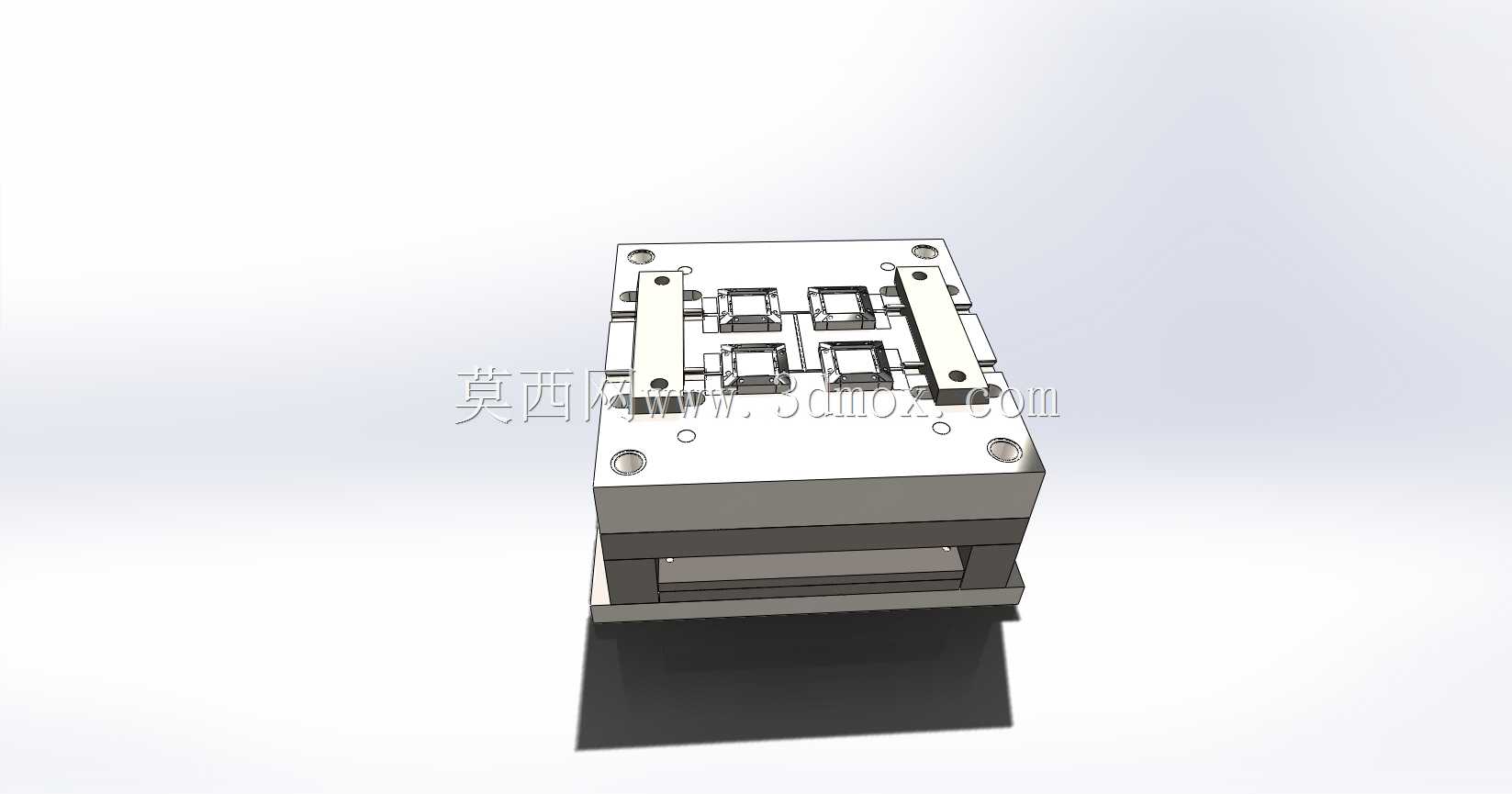

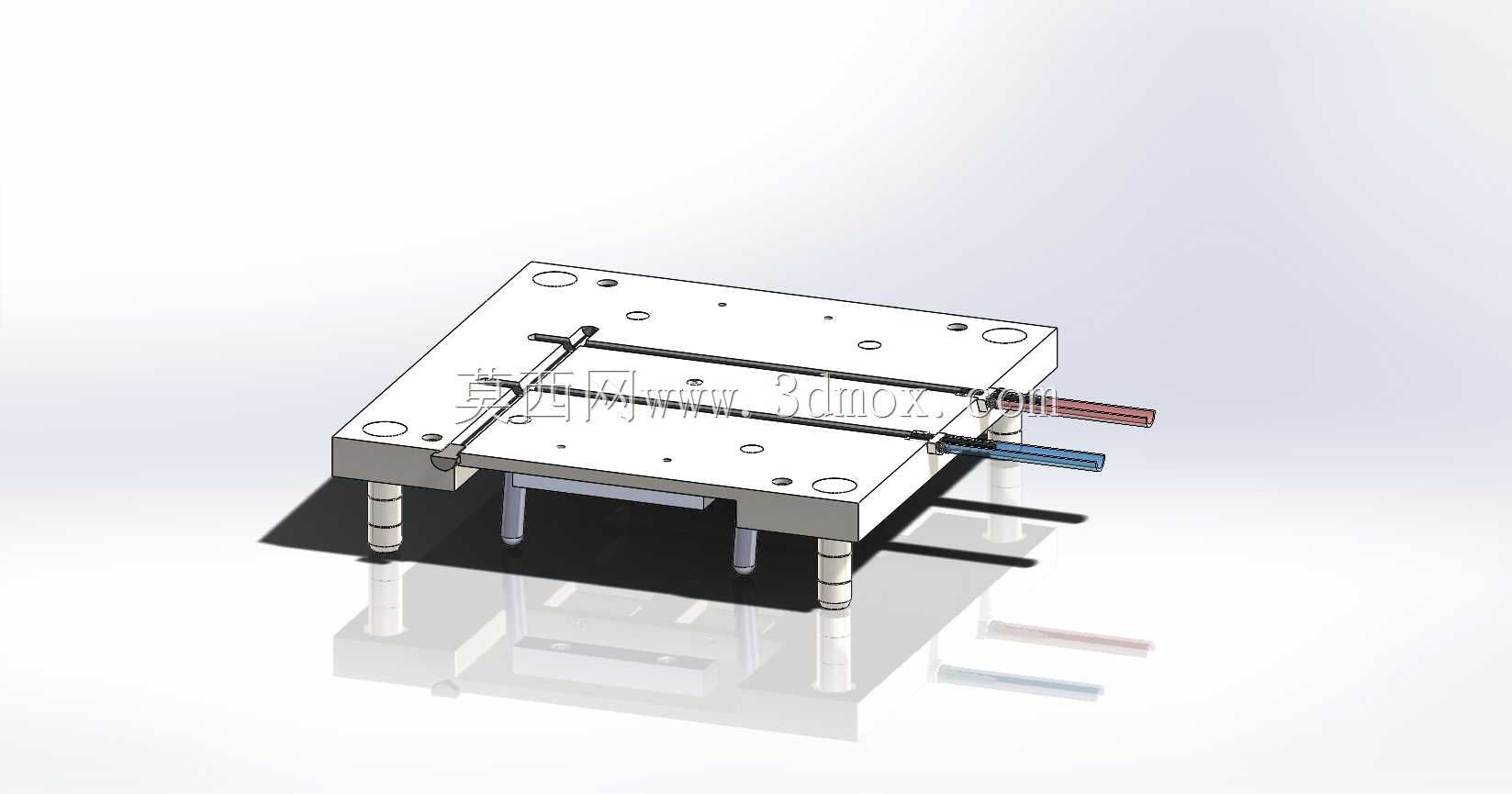

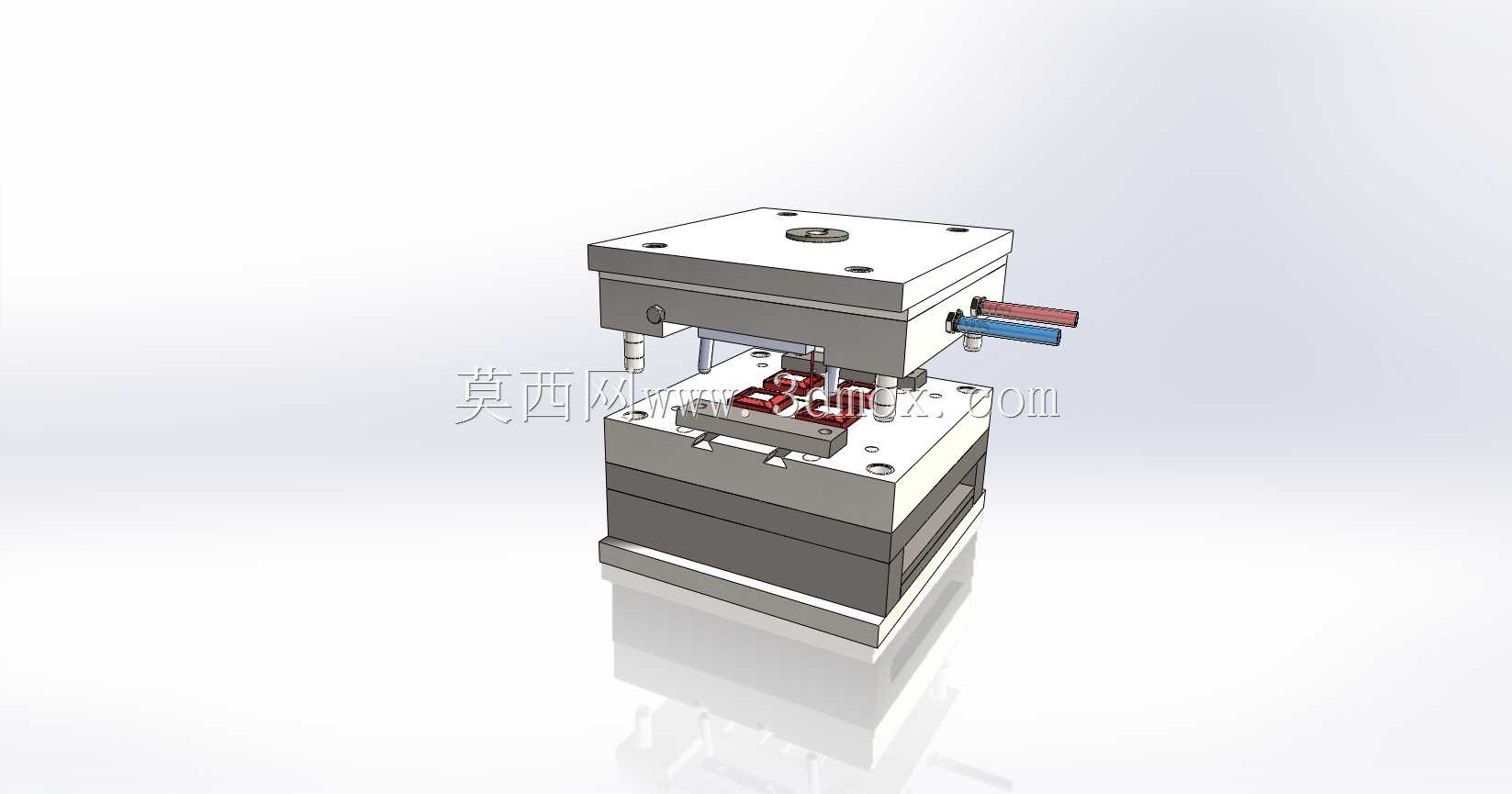

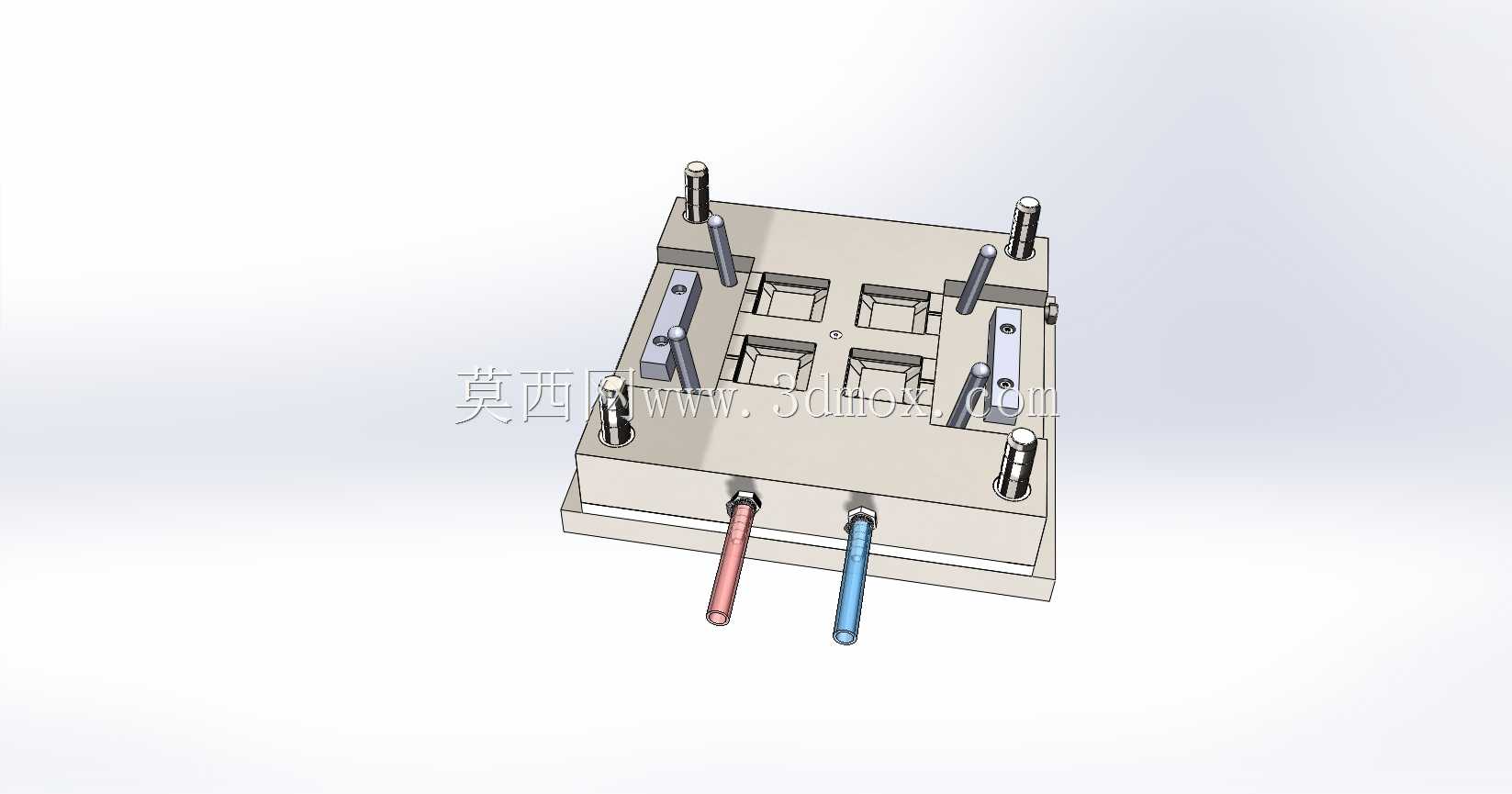

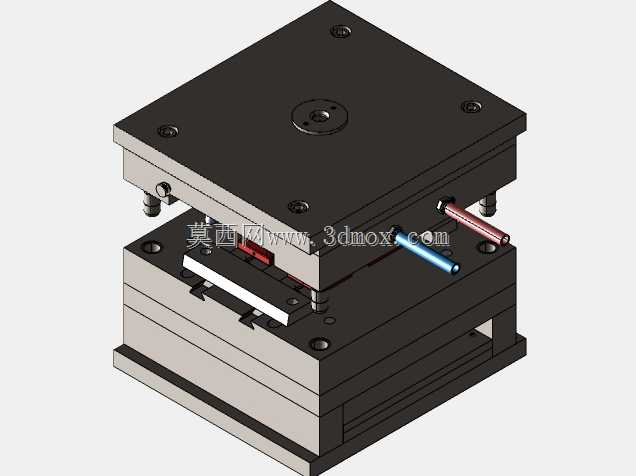

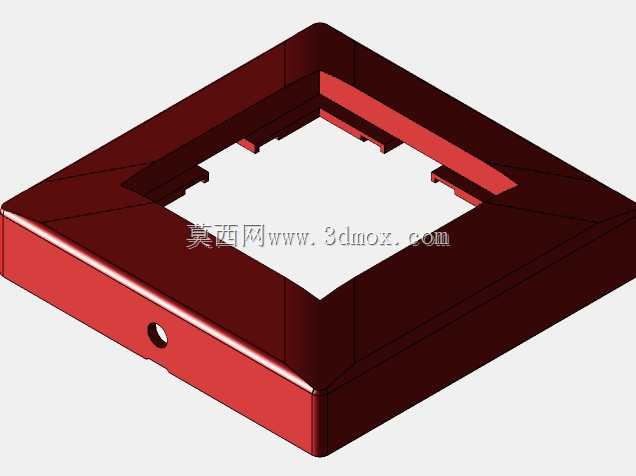

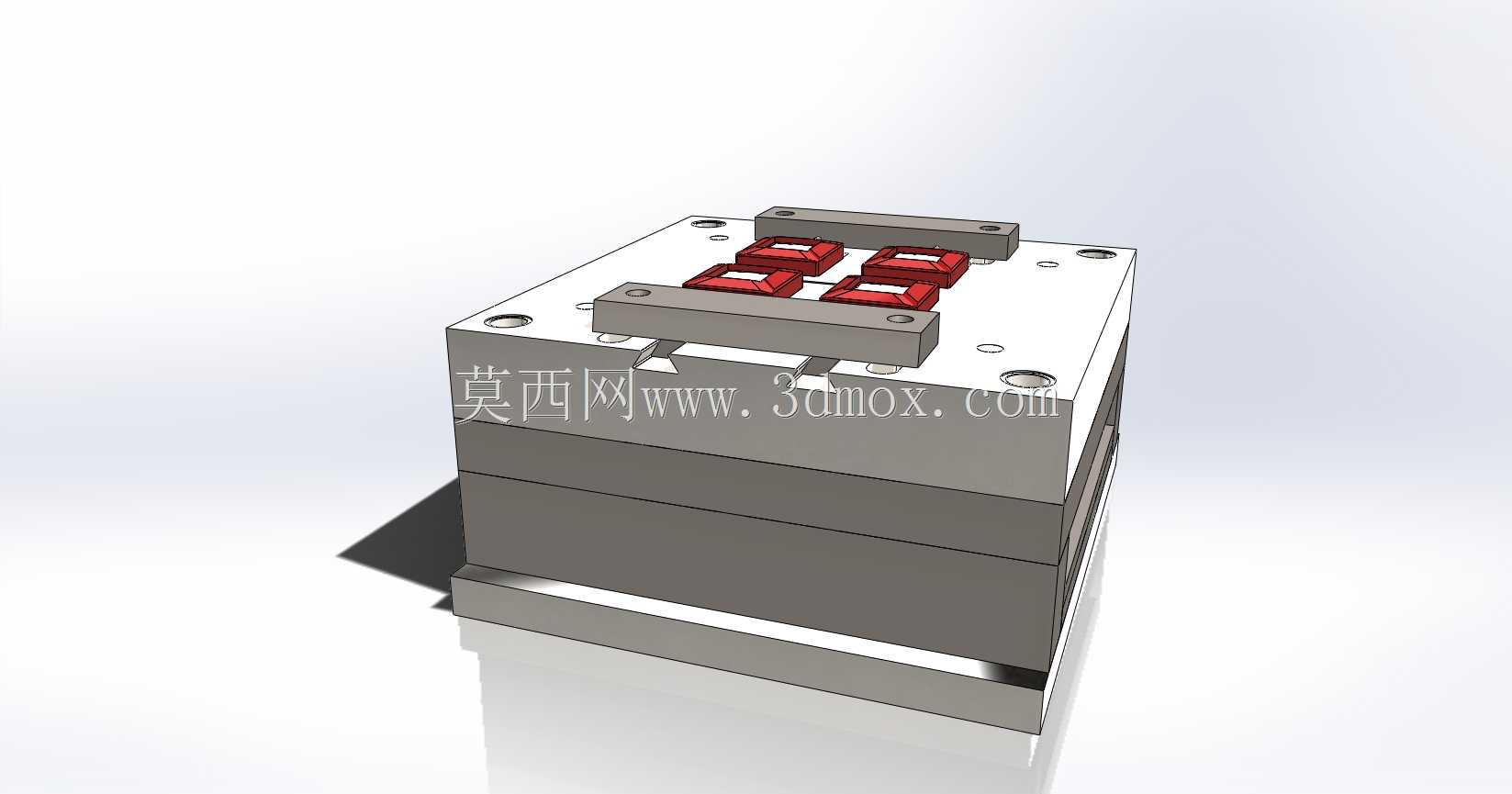

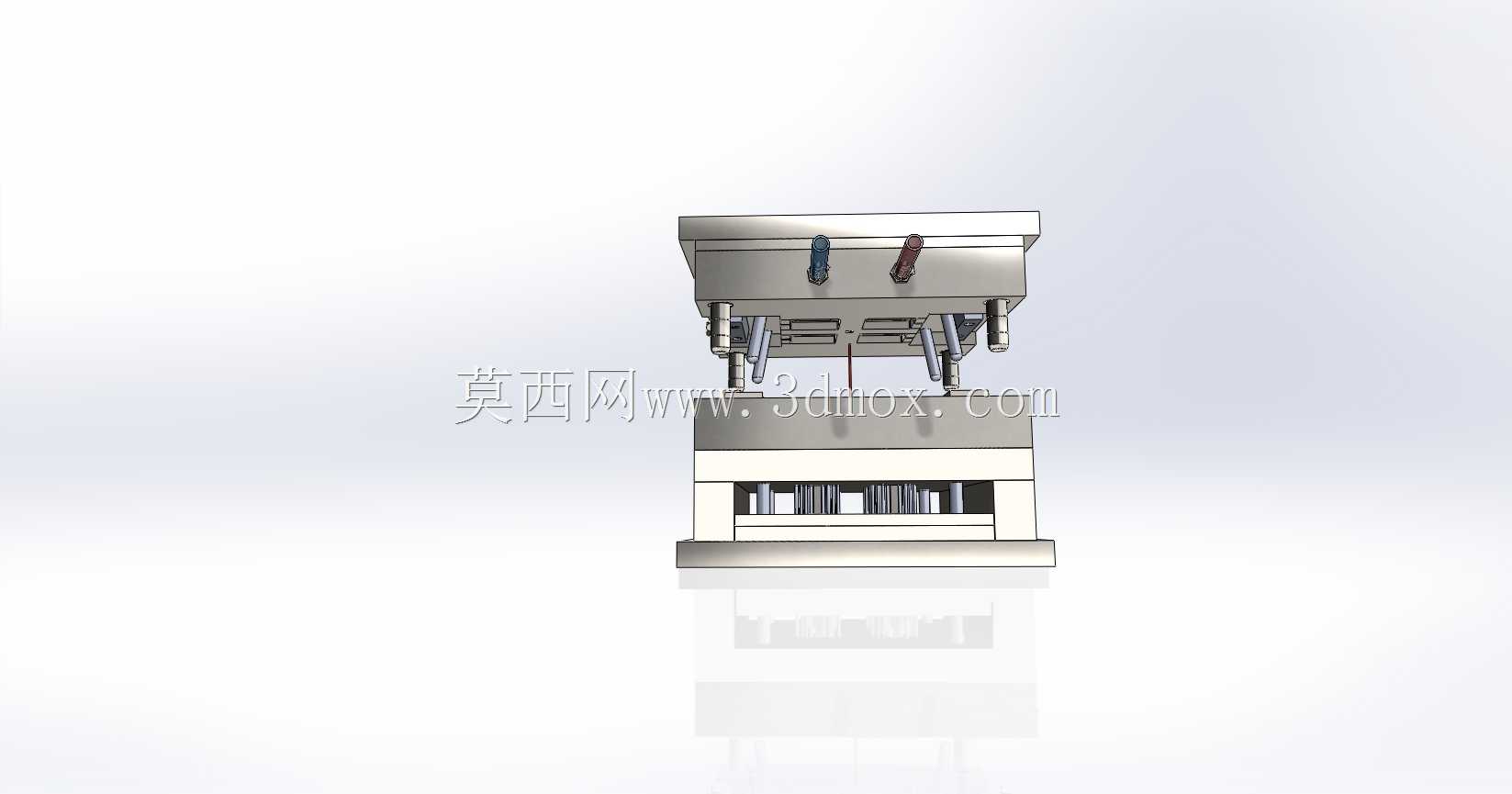

这套模具结构面向消费电子领域的电子开关盒量产需求设计，核心应用场景是电子元器件配套塑料壳体的批量注塑生产环节，直接对接注塑机台完成热塑性塑料的充模、保压、冷却、脱模全流程作业，产出的开关盒壳体可直接用于墙壁开关、小型工控开关等产品的组装环节，适配日常民用、小型工业控制等多场景的开关配件生产需求。整套模具采用标准两板模基础结构优化设计，分型面设置在开关盒壳体的最大轮廓边界处，能够有效避免开模过程中出现塑件粘定模的问题，同时减少分型面处的飞边产生，降低后续塑件修边的人工成本。模具内部设置了精准的型腔与型芯结构，完全复刻电子开关盒的内部卡扣、安装柱、走线槽等精细结构，成型后的塑件无需额外二次加工即可满足装配公差要求，内部的安装柱位置精度控制在0.02mm以内，能够直接匹配开关内部铜件、按键组件的装配尺寸，避免出现装配错位、卡扣断裂等问题。冷却系统采用随形水路设计，围绕型腔与型芯的轮廓均匀布置，能够在注塑保压完成后快速均匀带走模温，将成型周期控制在合理区间，同时避免因冷却不均导致的塑件翘曲、缩痕等外观缺陷，保证开关盒外表面的平整光洁度，满足后续表面丝印、喷涂等工艺的基础要求。脱模结构采用顶针与推板结合的组合式脱模方案，针对开关盒内部的薄壁结构与卡扣位置设置专用顶针，顶出力分布均匀，避免脱模过程中出现塑件顶白、变形甚至开裂的问题，侧向的红蓝标识结构为滑块抽芯机构，用于成型开关盒侧面的接线孔位结构，抽芯行程经过精准计算，既保证抽芯到位不干涉塑件脱模，又不会因为行程过长增加模具整体的外形尺寸。整套模具的安装尺寸完全适配常规卧式注塑机的装模参数，上下模的安装孔位、定位圈尺寸、浇口套规格都符合通用注塑机的标准配置，无需额外定制转接结构即可直接上机安装调试，模具的导柱导套设置了足够的配合长度，合模过程中能够起到精准的导向定位作用，避免长期生产过程中出现型腔错位的问题，有效提升模具的整体使用寿命，适配大批量连续生产的作业需求。
