精密电子设备用钣金冲压带材安装支架

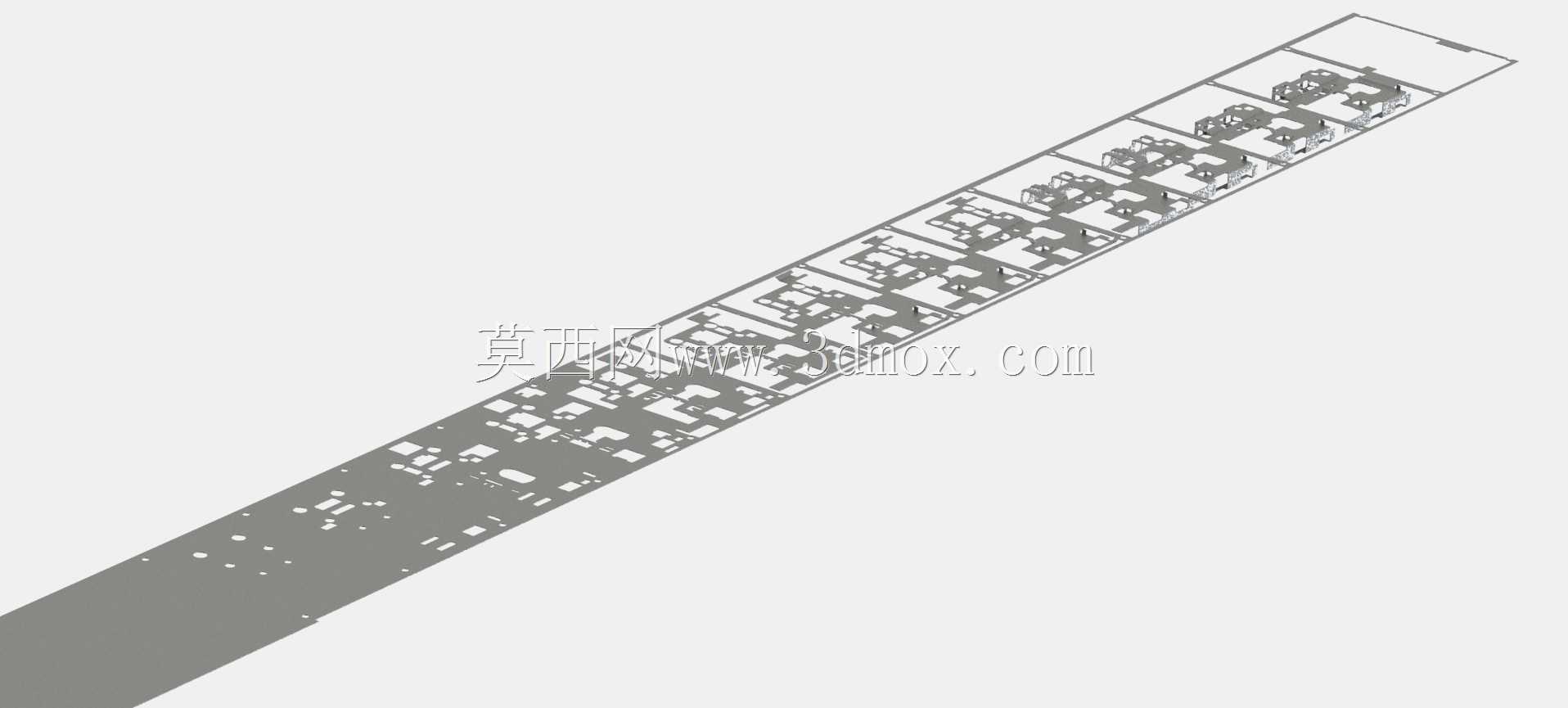

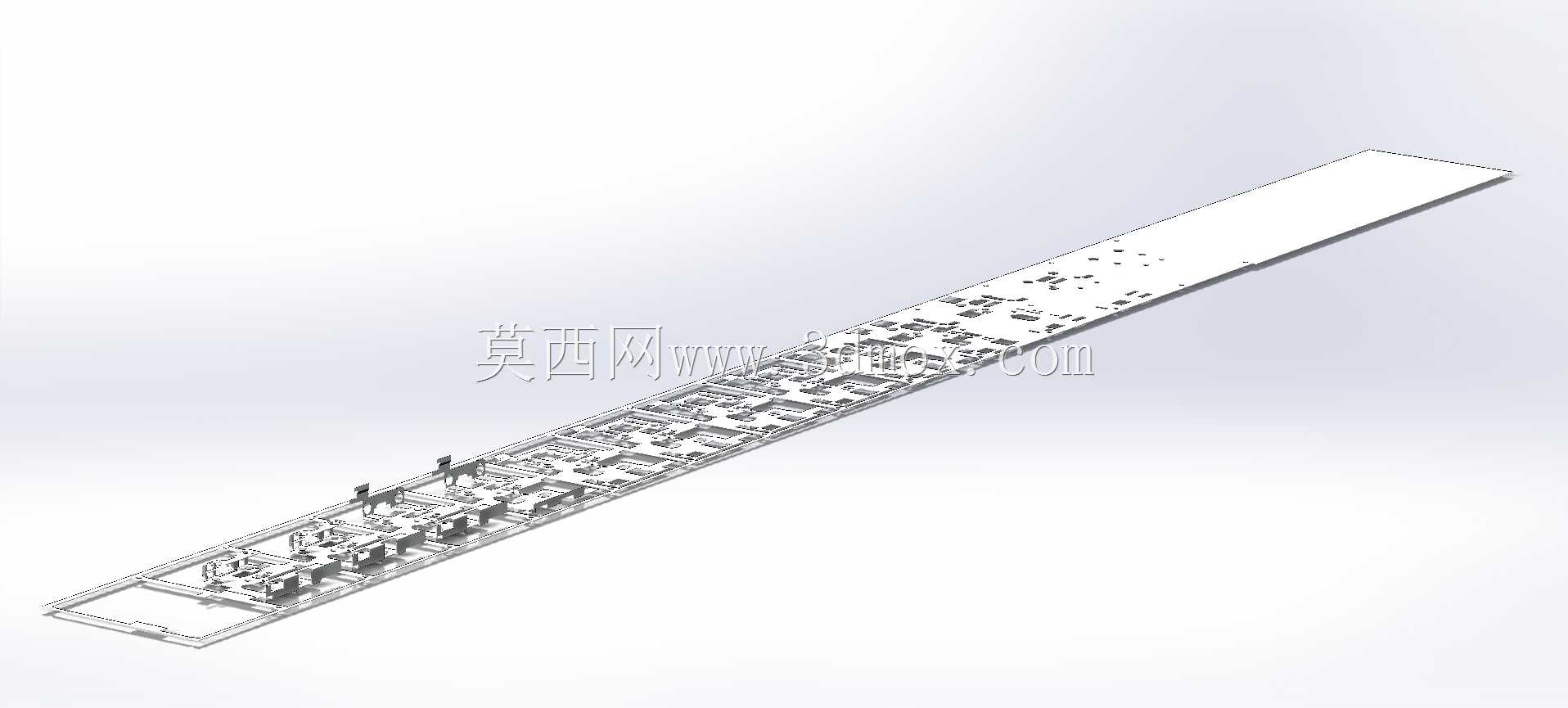

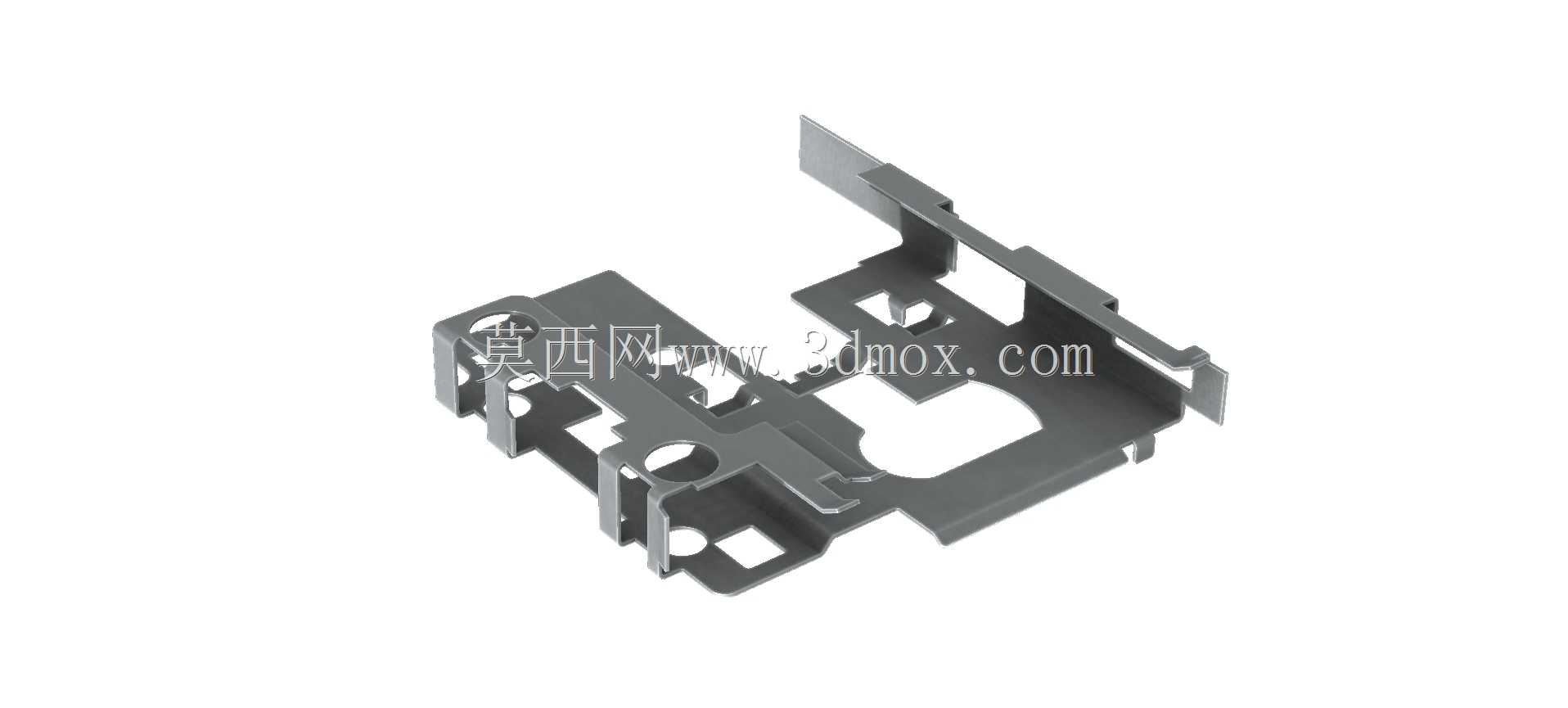

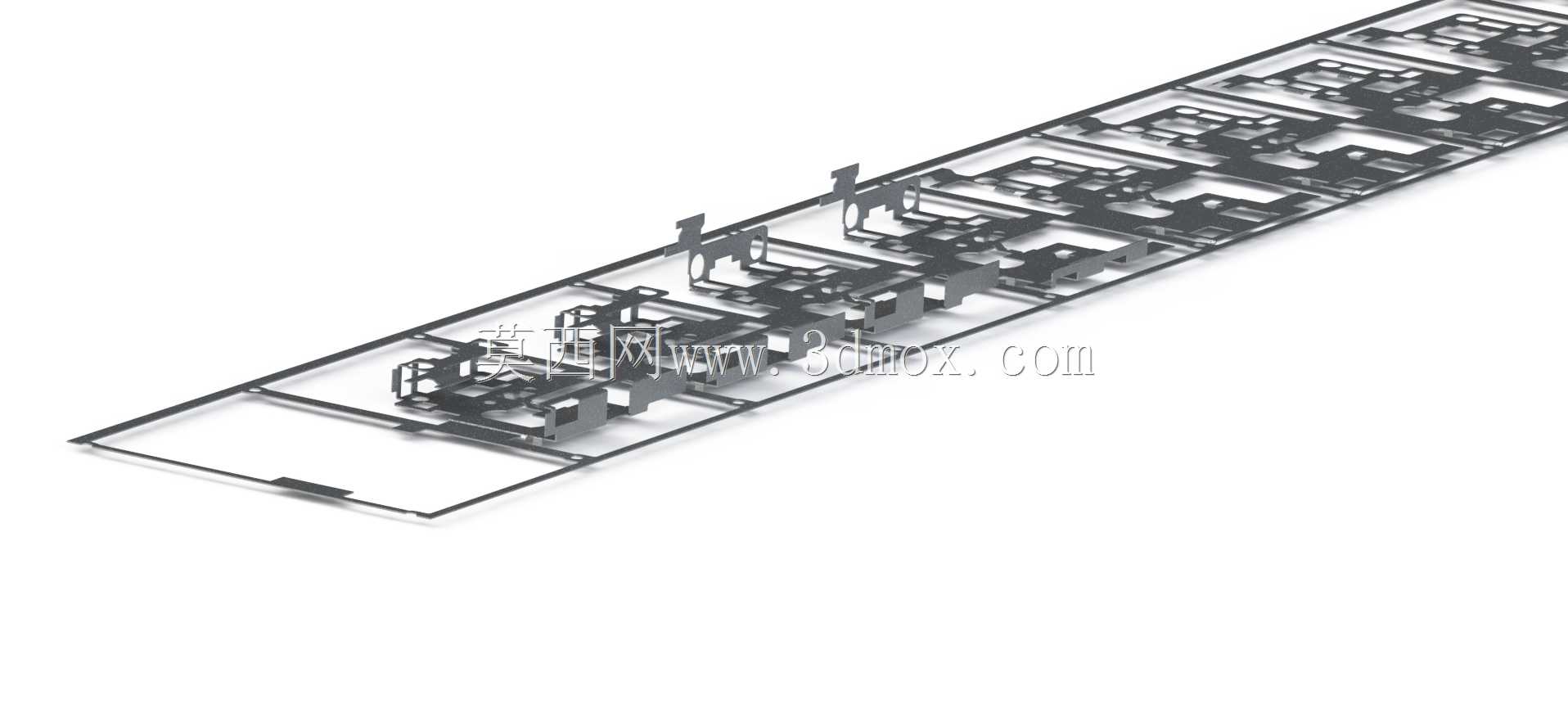

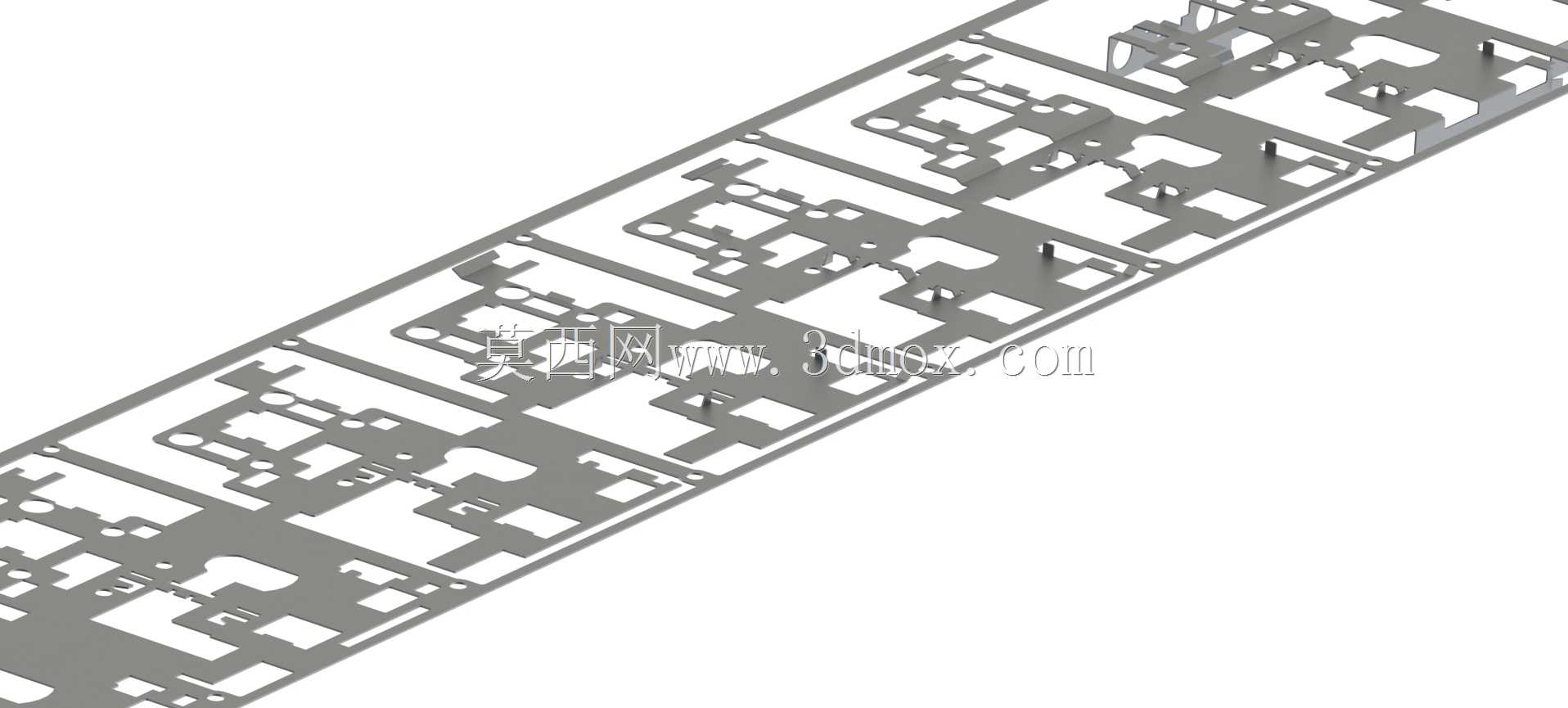

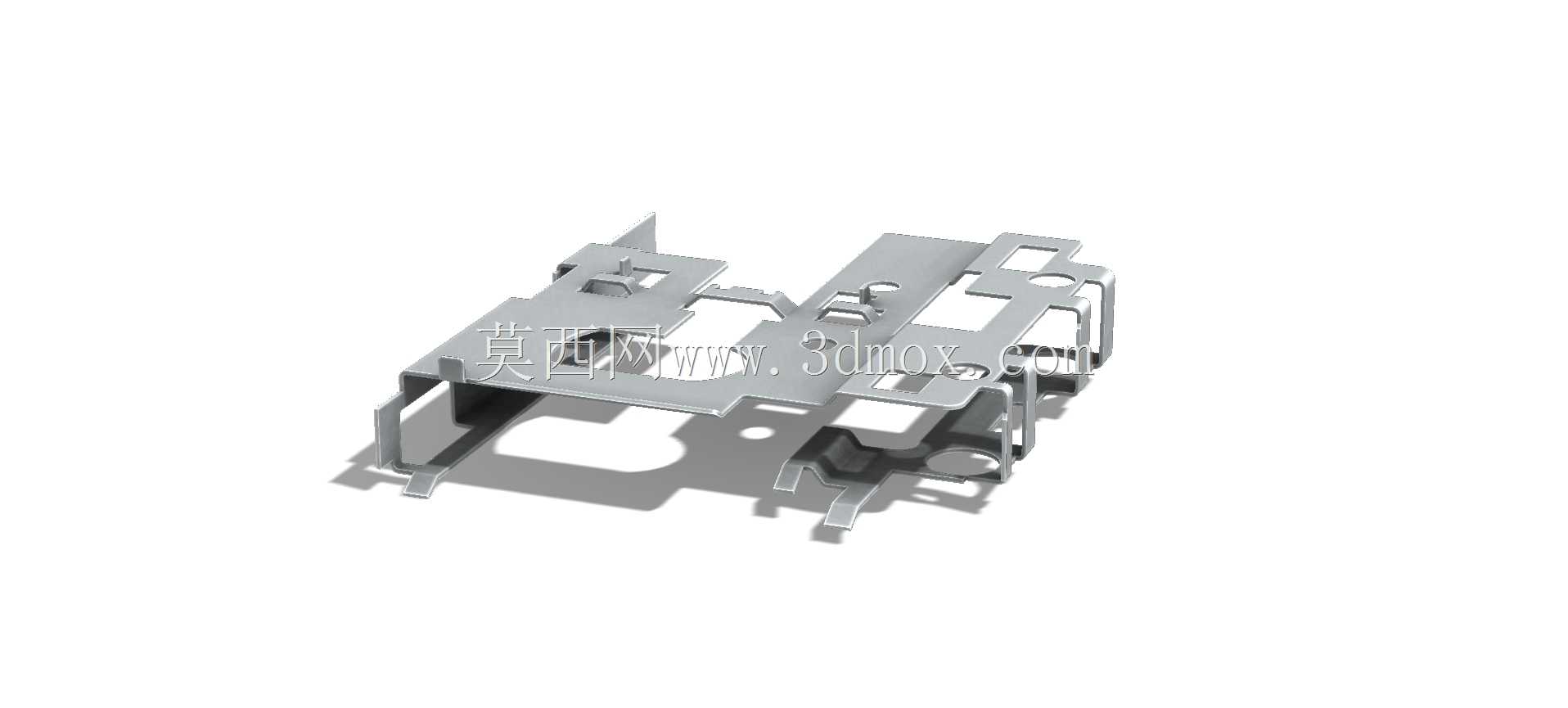

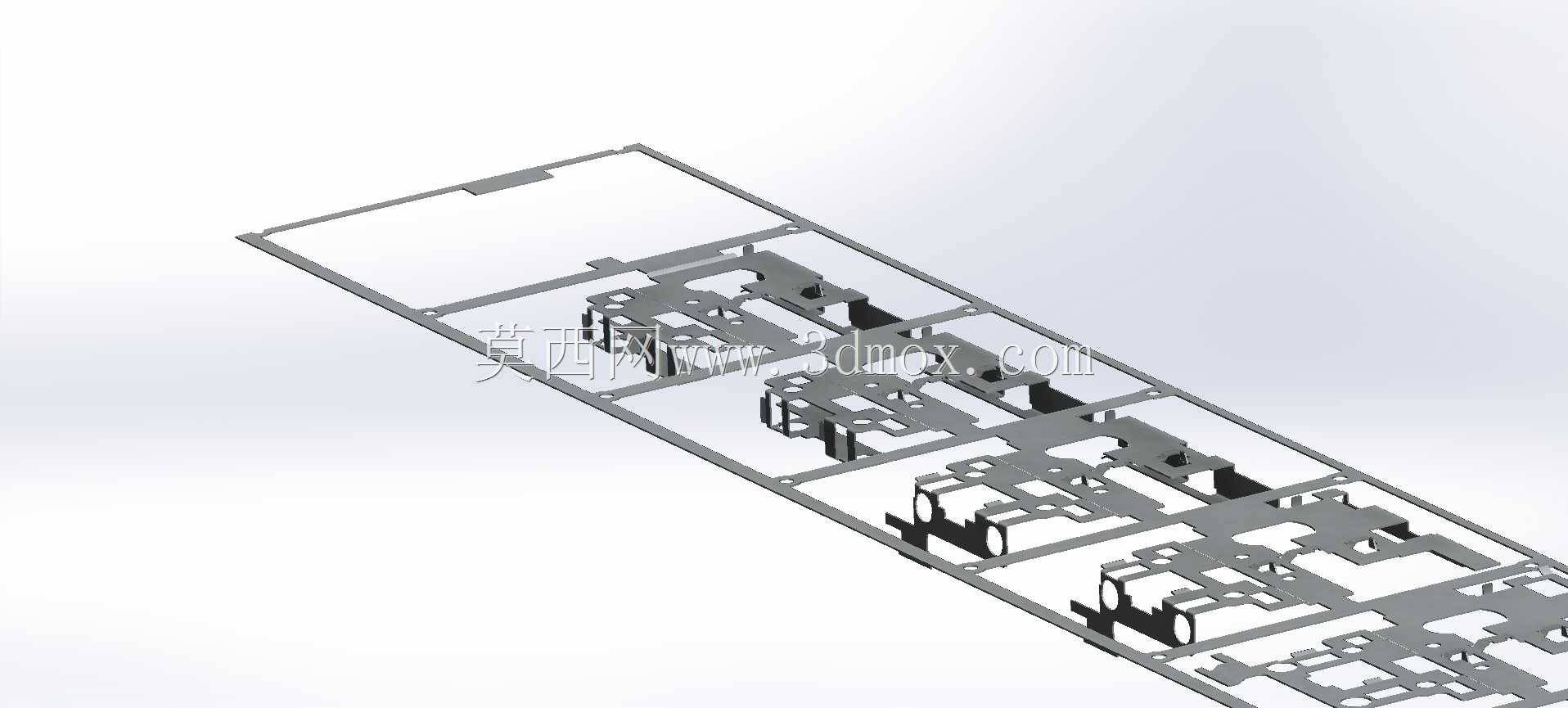

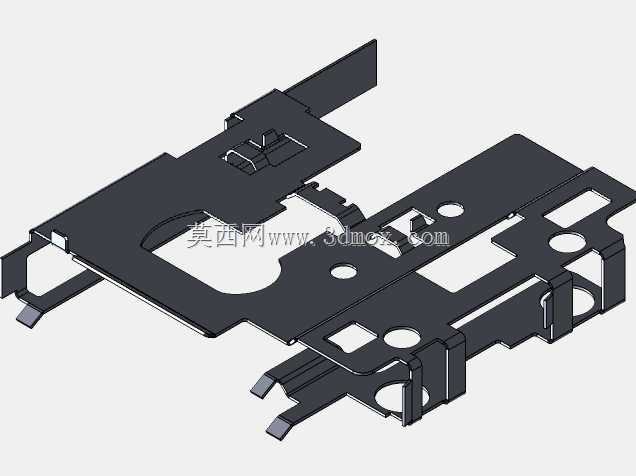

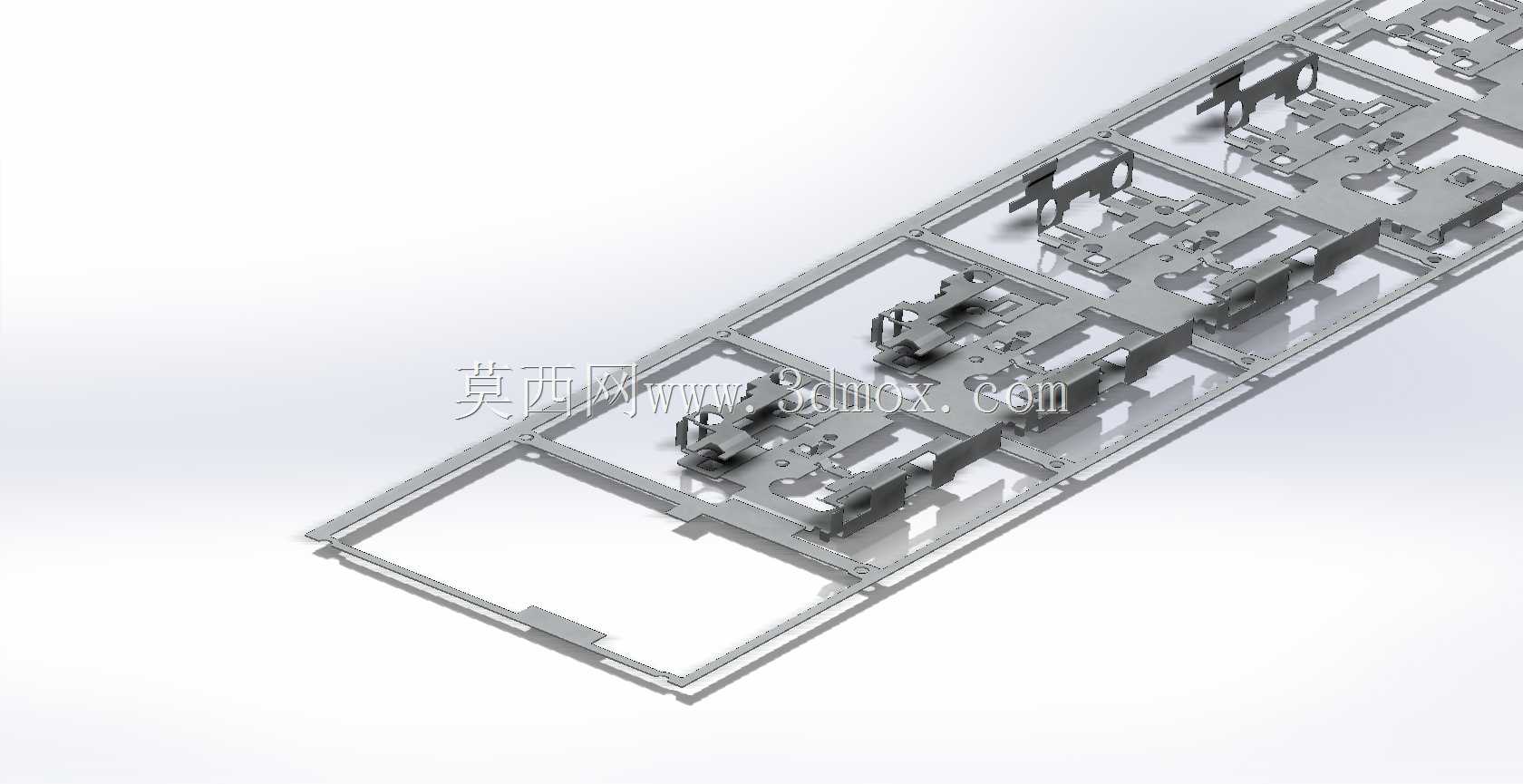

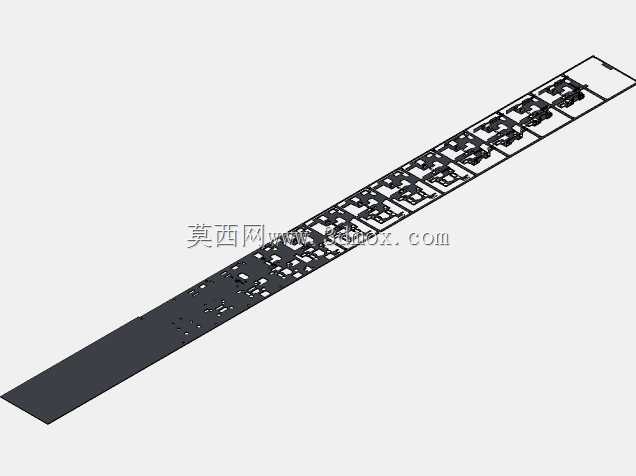

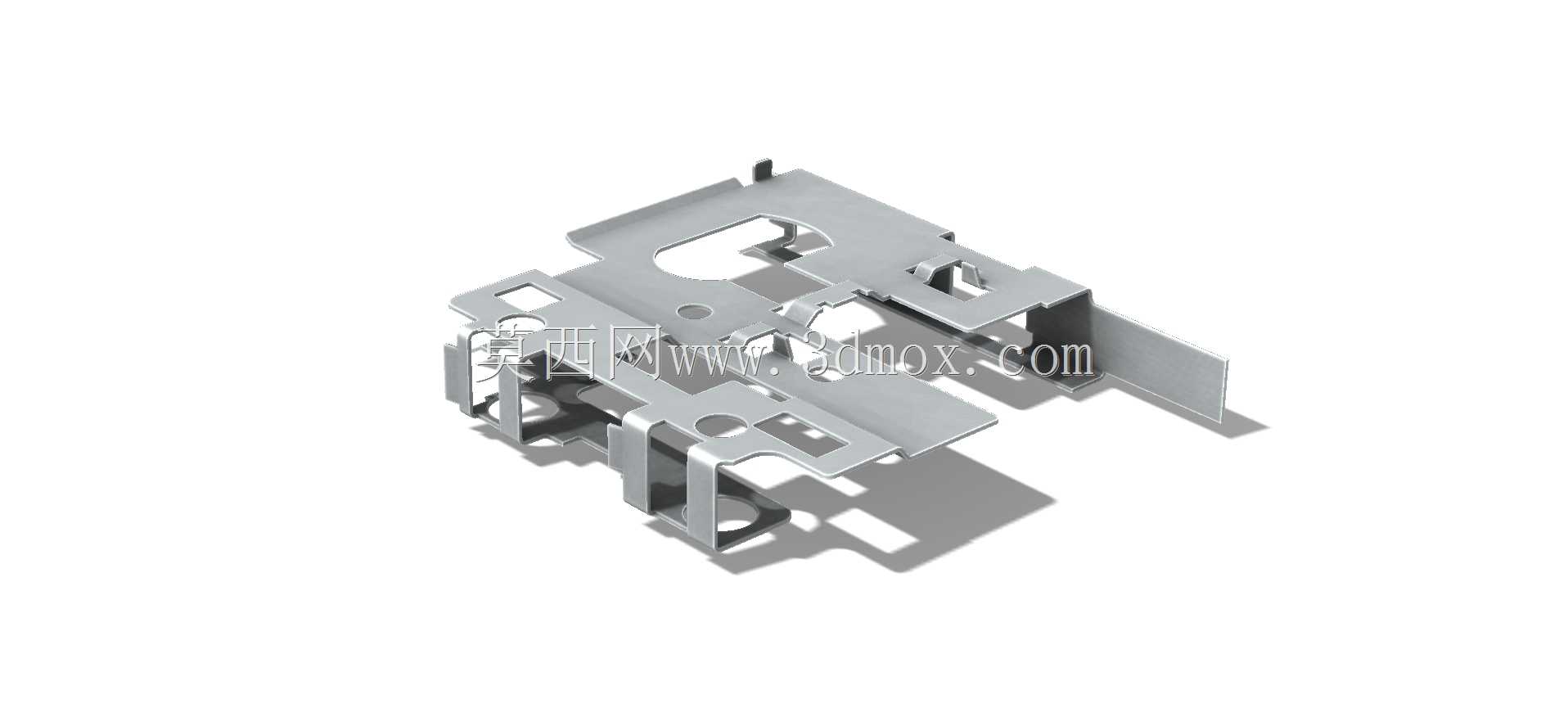

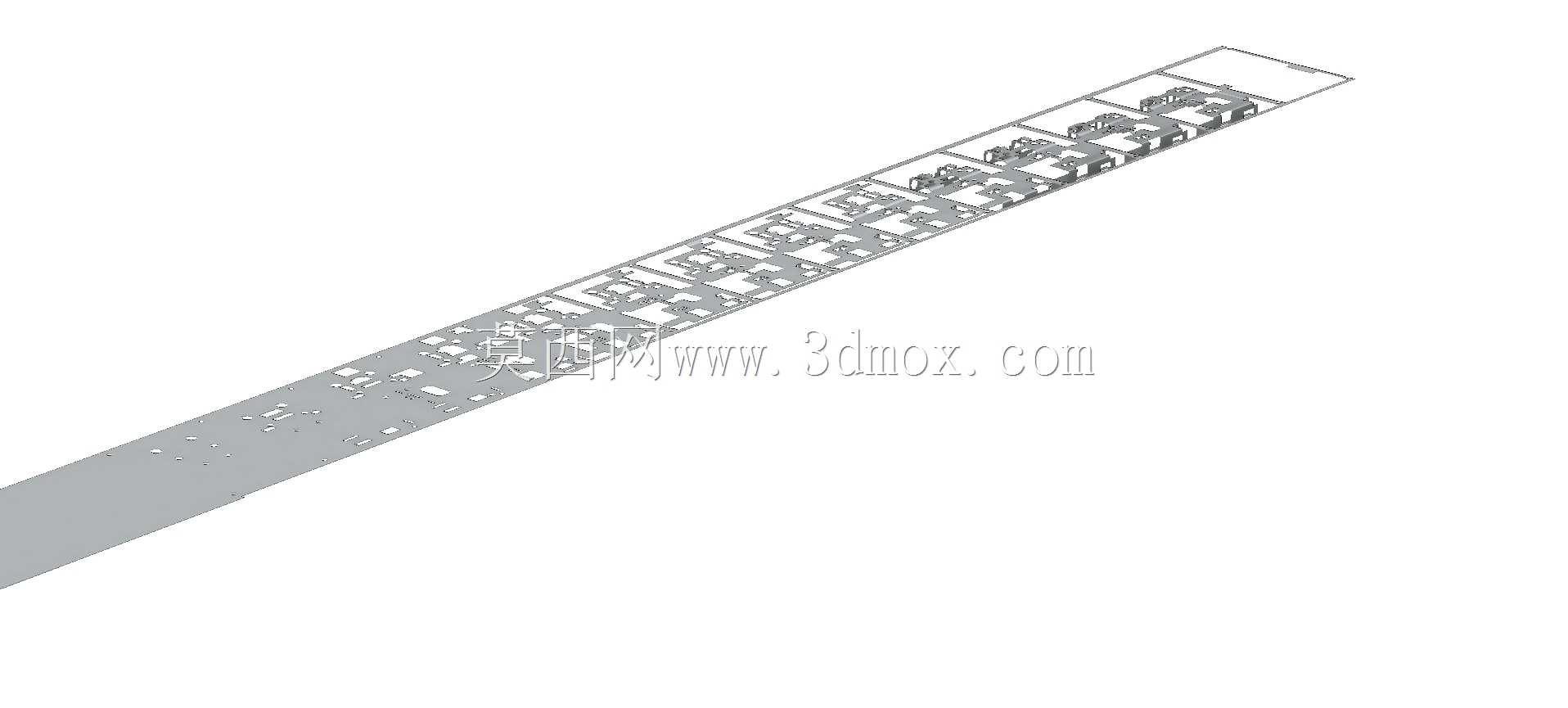

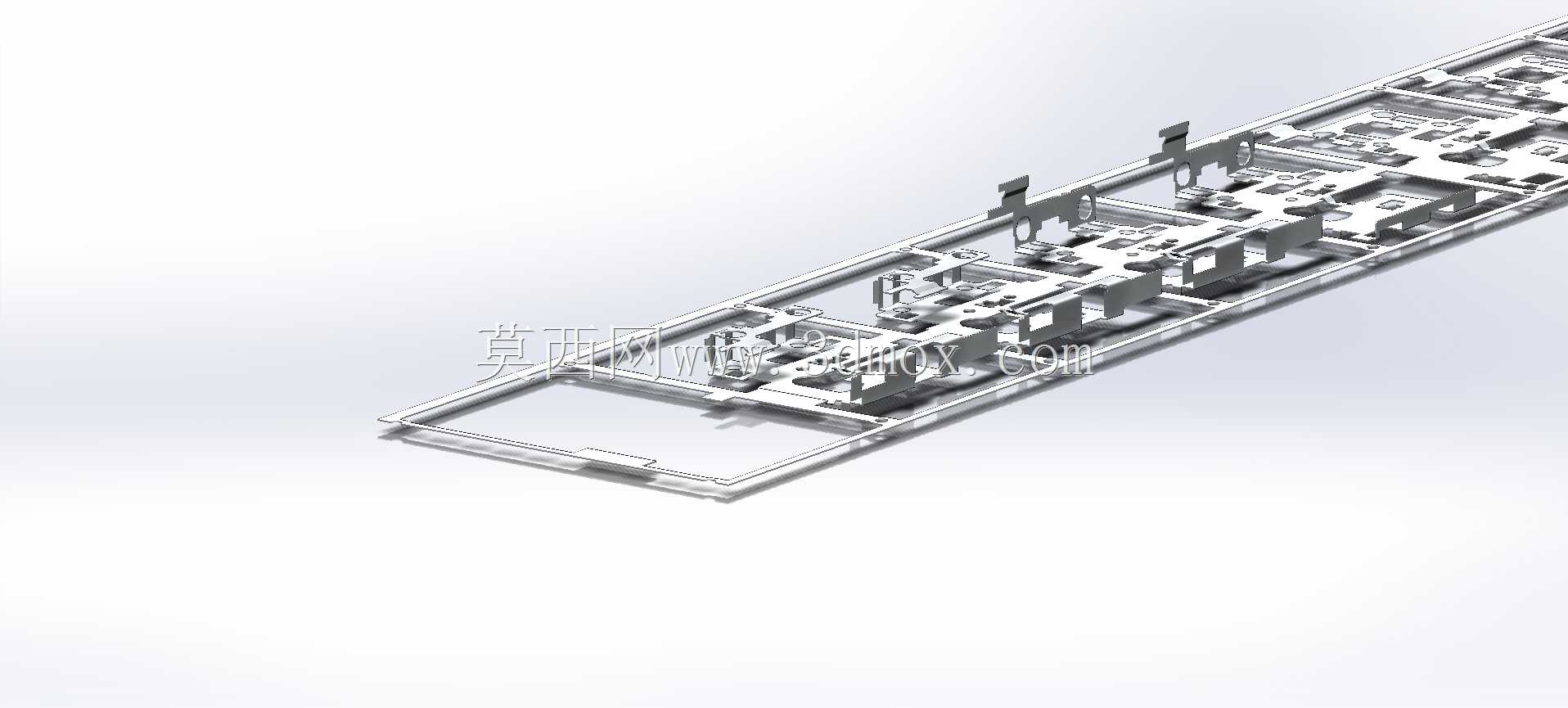

这款钣金带材构件主要应用于消费电子、小型工控设备的内部安装场景，作为承载核心电子元器件的内置支撑结构，承担着固定功能模组、屏蔽电磁干扰、传导设备工作热量、预留走线空间的多重作用，在小型智能终端、便携检测仪器、车载电子控制单元的内部装配环节中，是保障设备结构稳定性与功能可靠性的关键五金构件。从实际使用场景来看，该构件需要适配狭小的设备内部腔体，既要为PCB板、接线端子、小型传感元件提供精准的安装定位点位，又要避让设备内部的其他运动部件与走线通道，同时还要满足设备组装时的快速卡扣装配需求，减少额外紧固件的使用，压缩整体装配工时。在功能特性设计上，该构件采用一体化钣金冲压折弯工艺成型，整体结构无额外焊接拼接点位，避免了焊接变形带来的尺寸公差问题，构件表面预留的多组异形镂空结构，一方面是为了匹配不同规格电子元件的引脚避让与对位安装，另一方面可以形成均匀的散热通道，让元件工作产生的热量能够通过金属钣金快速传导散出，同时镂空结构也有效降低了构件自身重量，适配便携电子设备的轻量化设计需求。构件边缘设计的多组折弯卡扣与定位翻边，能够在装配时直接卡入设备壳体的预设卡槽内，无需额外螺丝固定即可实现预定位，配合预留的两个小型安装孔位，在最终装配时仅需两颗紧固件即可完成牢固固定，大幅提升产线装配效率。从设计思路层面，该构件充分结合了钣金带材连续冲压的工艺特性，所有折弯角度、翻边高度、镂空尺寸都适配高速冲床的连续加工要求，避免了复杂的二次加工工序，能够实现大批量低成本生产；构件上的每一处折弯结构都经过受力校核，在0.8mm常用钣金带材厚度下，既保证了足够的结构强度，能够承受10N以内的元件挂载压力不发生形变，又不会因为刚度过高导致装配时卡扣难以卡入。在外形尺寸与安装边界上，该构件整体轮廓控制在小型电子设备的内部安装公差范围内，最大外轮廓尺寸适配常见的手持设备内部腔体宽度，所有向外延伸的折弯边都做了圆角处理，避免装配时划伤操作人员或者破坏设备内部的线材绝缘层，构件的安装基准面平面度控制在0.1mm以内，保证安装在其上的电子元件能够保持精准的对位精度，不会因为支撑面不平导致元件引脚虚接或者传感元件检测精度下降。构件上的定位孔间距严格匹配通用电子元件的安装孔位标准，能够兼容多款同规格不同品牌的功能元件安装，提升了构件的通用适配性，减少了不同型号设备的开模成本。
