流体压力辅助单点渐进板材成形仿真

　　在薄板柔性试制环节，小批量覆盖件、异形钣金件往往面临开模周期长、改型成本高的问题，单点渐进成形工艺正是针对这类需求发展起来的无模成形路线。该套仿真对象围绕流体压力辅助的单点渐进成形过程搭建，核心是把球形尖端工具沿预定轨迹逐层压入板材，同时在板材背面引入可控流体压力，使材料在拉延、弯曲与局部减薄之间获得更合理的受力分配。现场应用中，这类工艺常用于航空航天薄壁件验证、汽车概念件打样、家电面板快速开发以及教学研究中的板材成形性评估。它不依赖专用冲压模具，只需根据零件轮廓生成工具路径，即可在数控装备上完成复杂曲面的逐点累积成形，特别适合形状频繁调整、件数较少而又需要真实钣金性能数据的阶段。

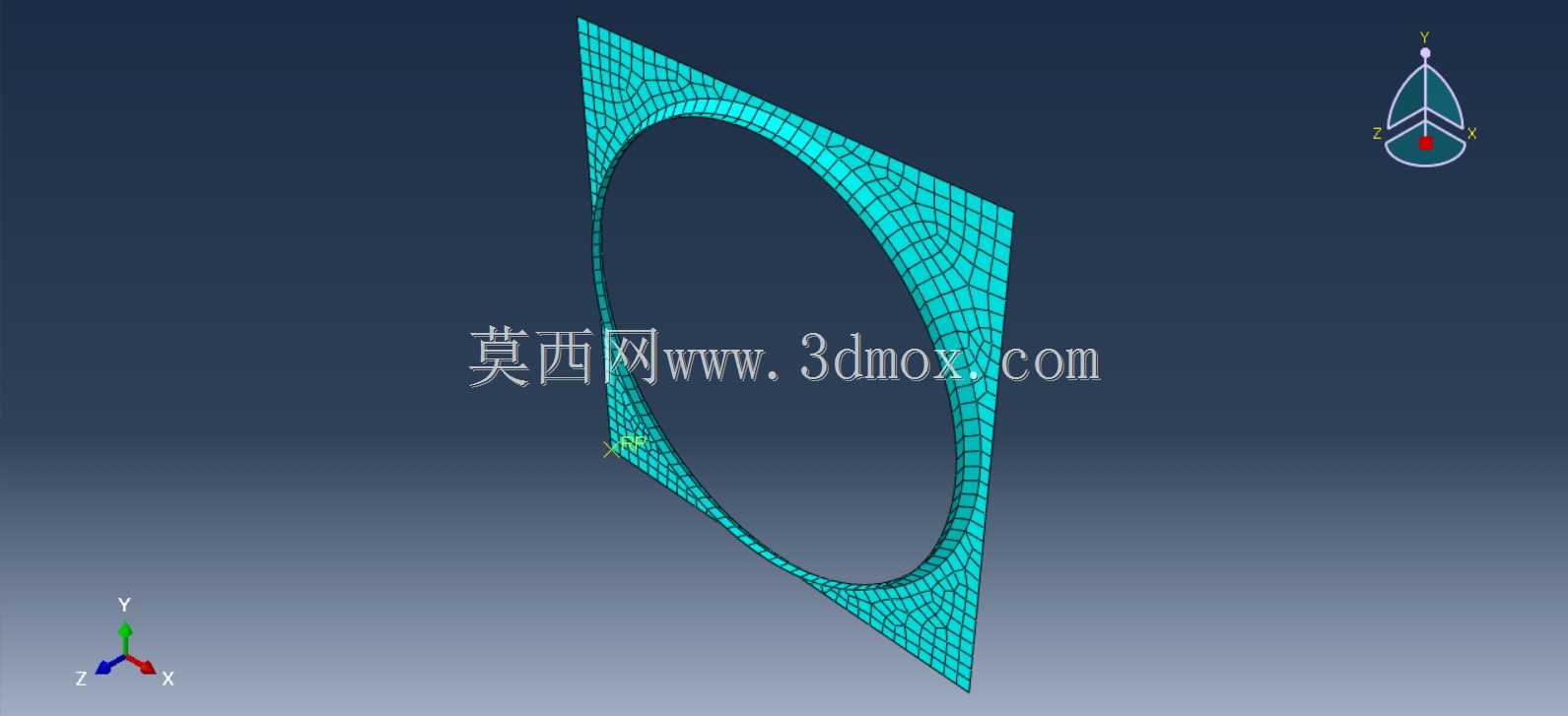

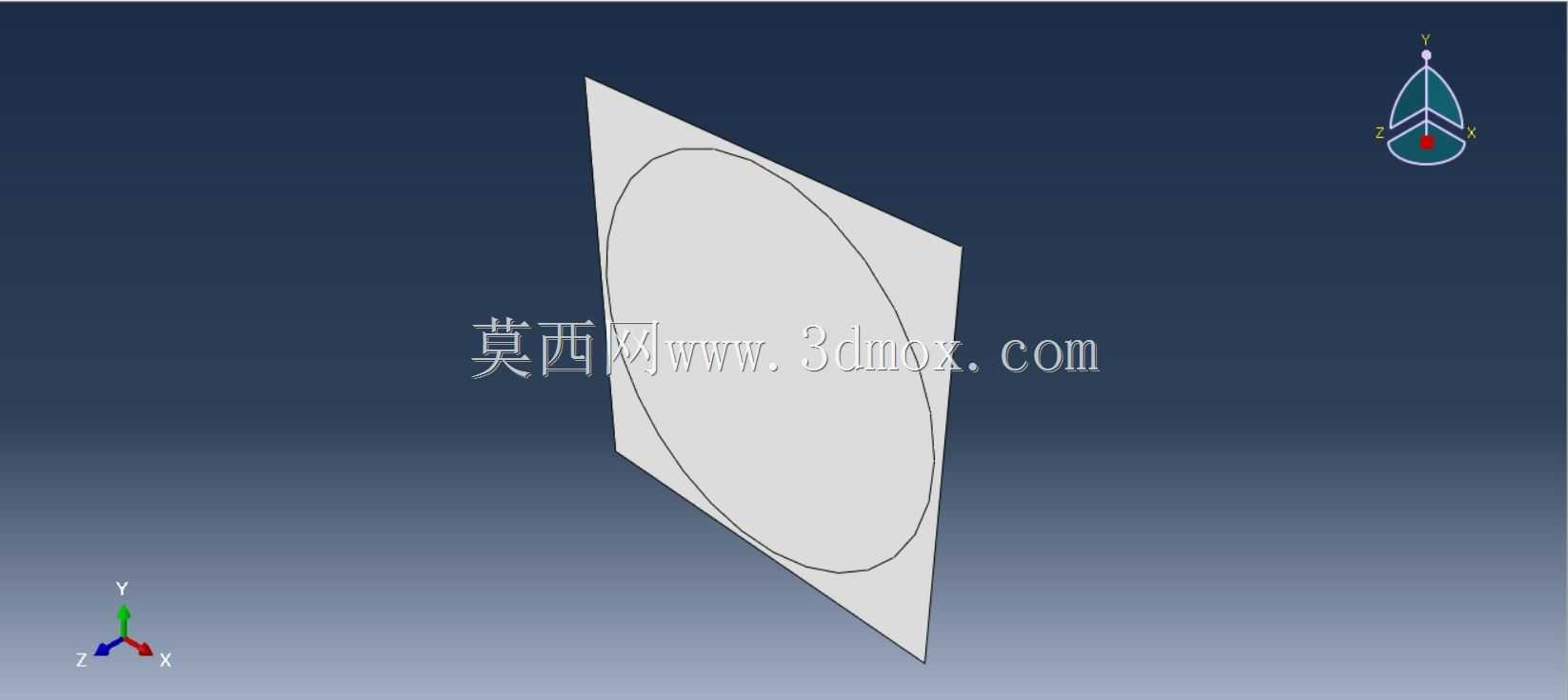

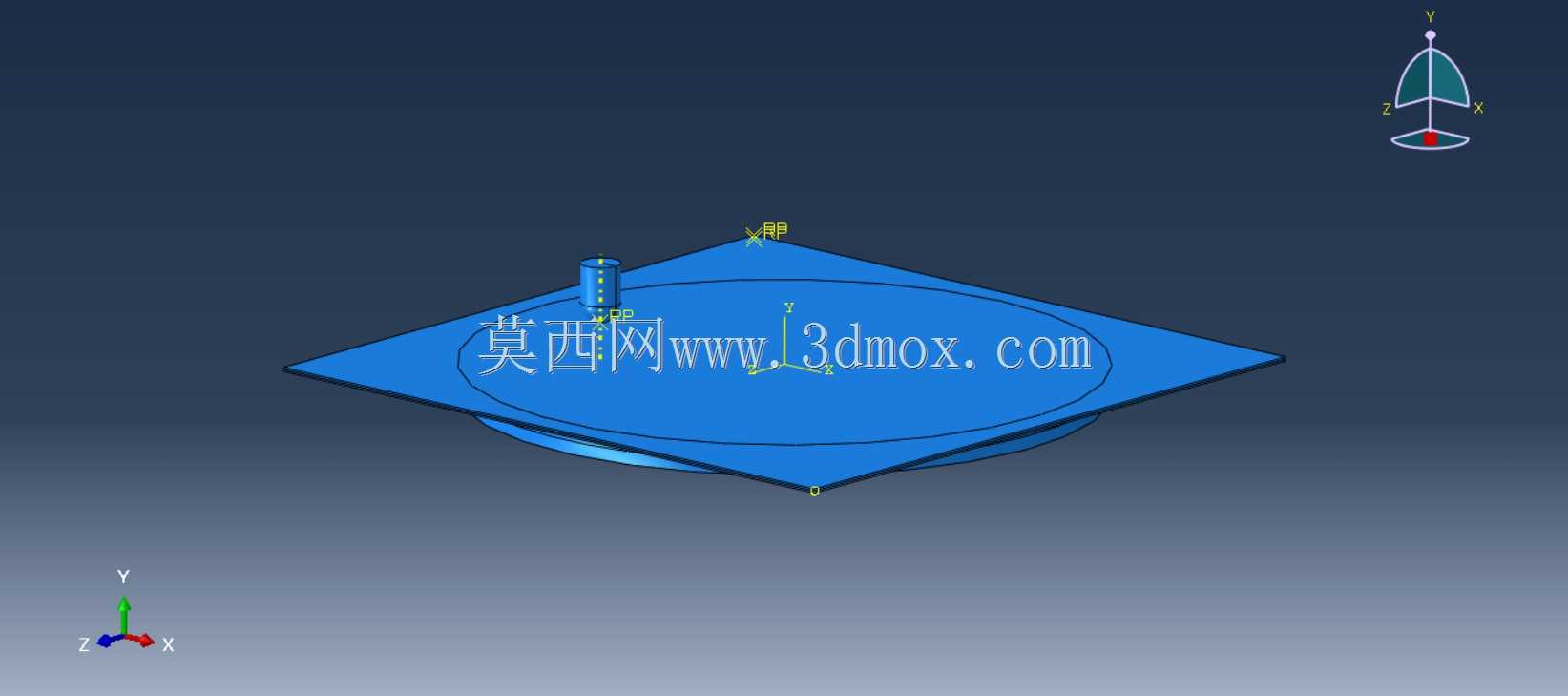

　　模型的几何边界以方形薄板为坯料基础，板料四周按夹持状态约束，中心区域在工具作用下发生凹陷成形。分析对象选取铝合金薄板，工程上可对应常用 Al6061 板材，厚度覆盖 1mm 与 1.5mm 两类典型规格。工具头采用球头结构，接触区按局部压入处理，运动轨迹围绕目标锥面或回转曲面分层展开。为了考察工艺窗口，路径倾角设置了 30°、45°、60° 三种典型角度，角度变化直接影响侧壁斜率、工具法向载荷、材料径向流动以及壁厚衰减速率。较小倾角更容易获得平缓过渡，但占用成形行程更大；较大倾角会提高侧壁陡峭程度，容易在中下部出现过度减薄，因此需要借助流体背压改善材料贴模与承载状态。

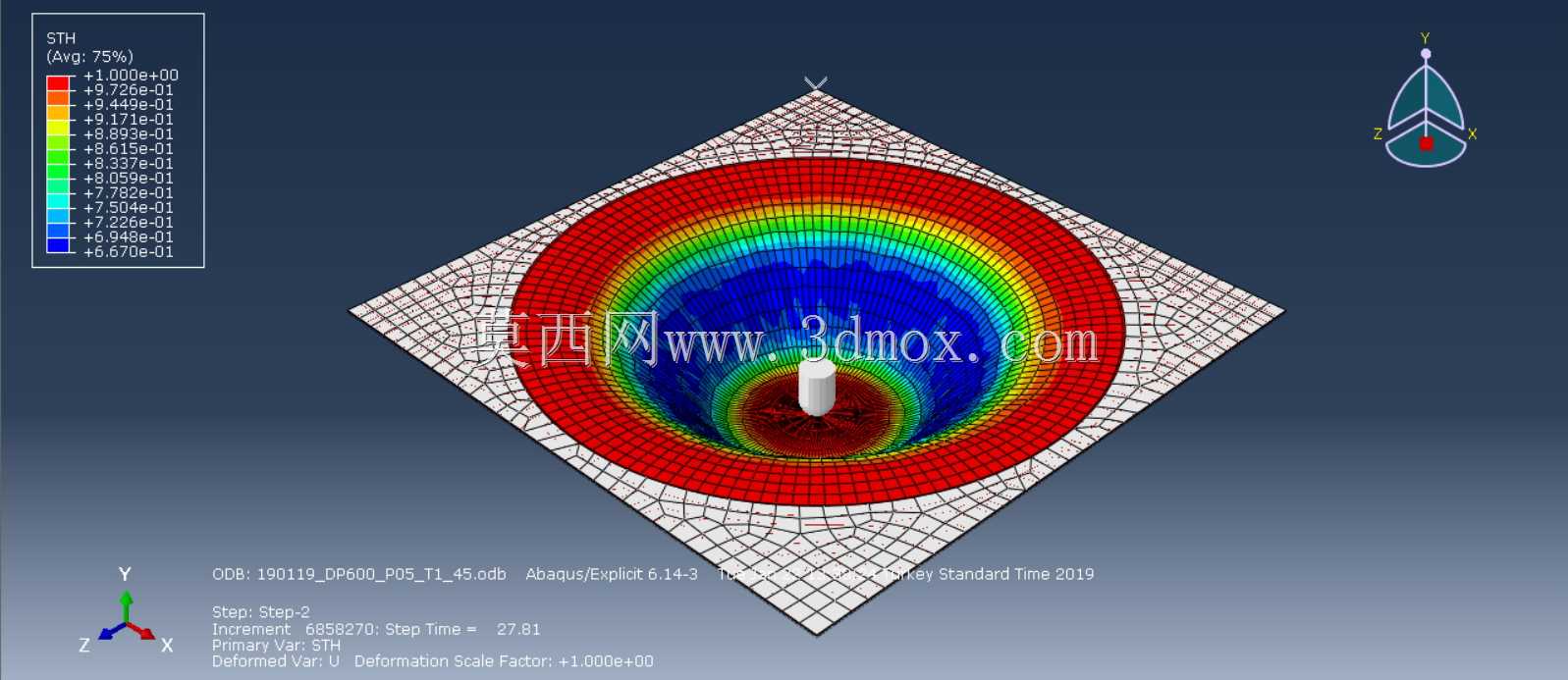

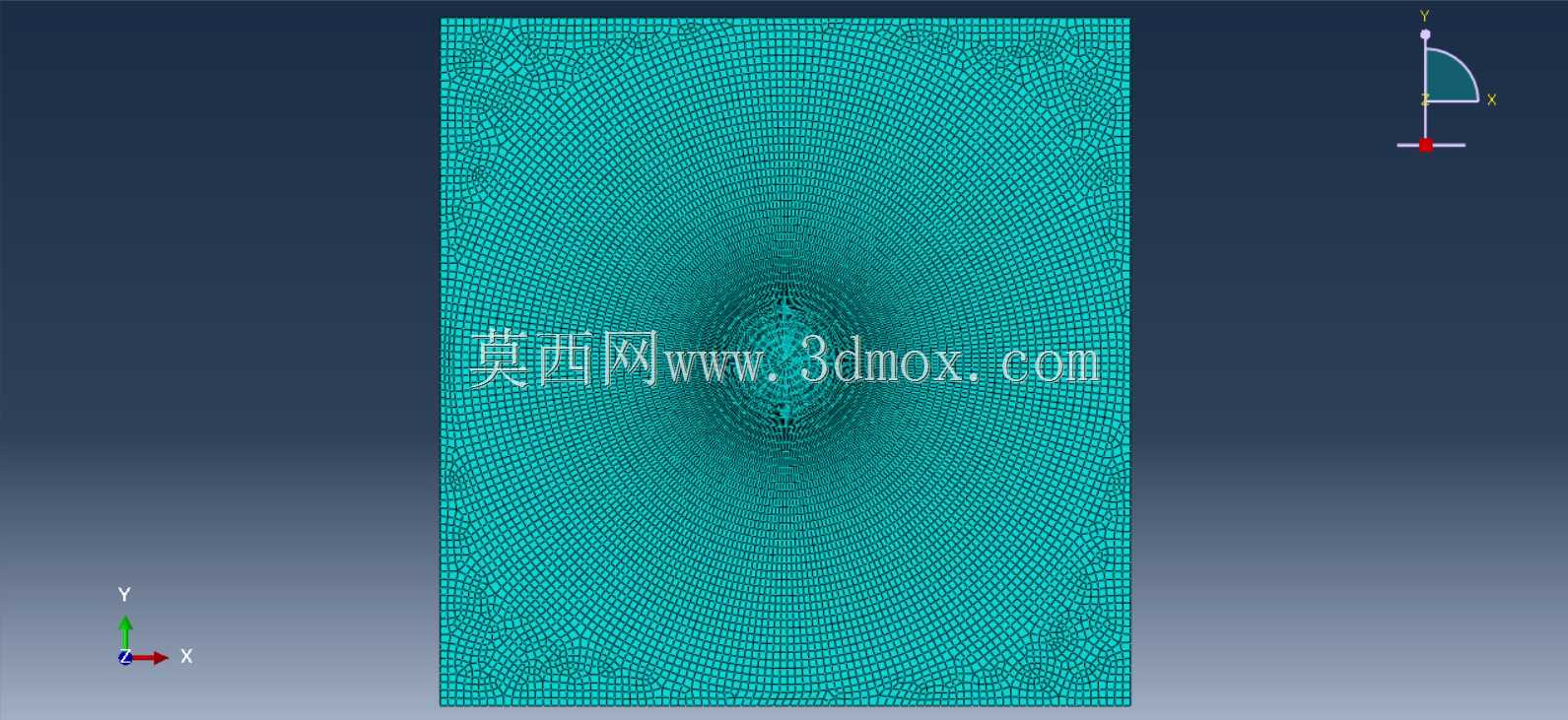

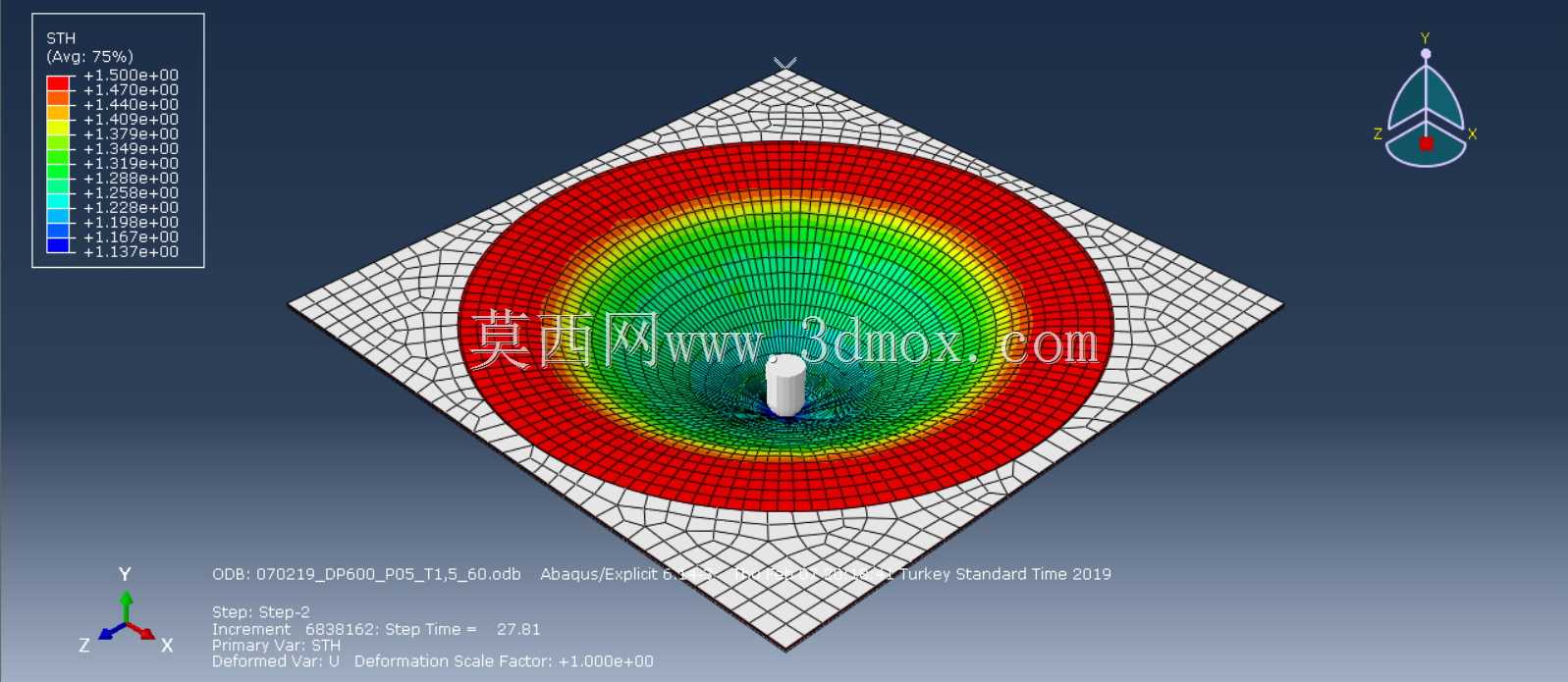

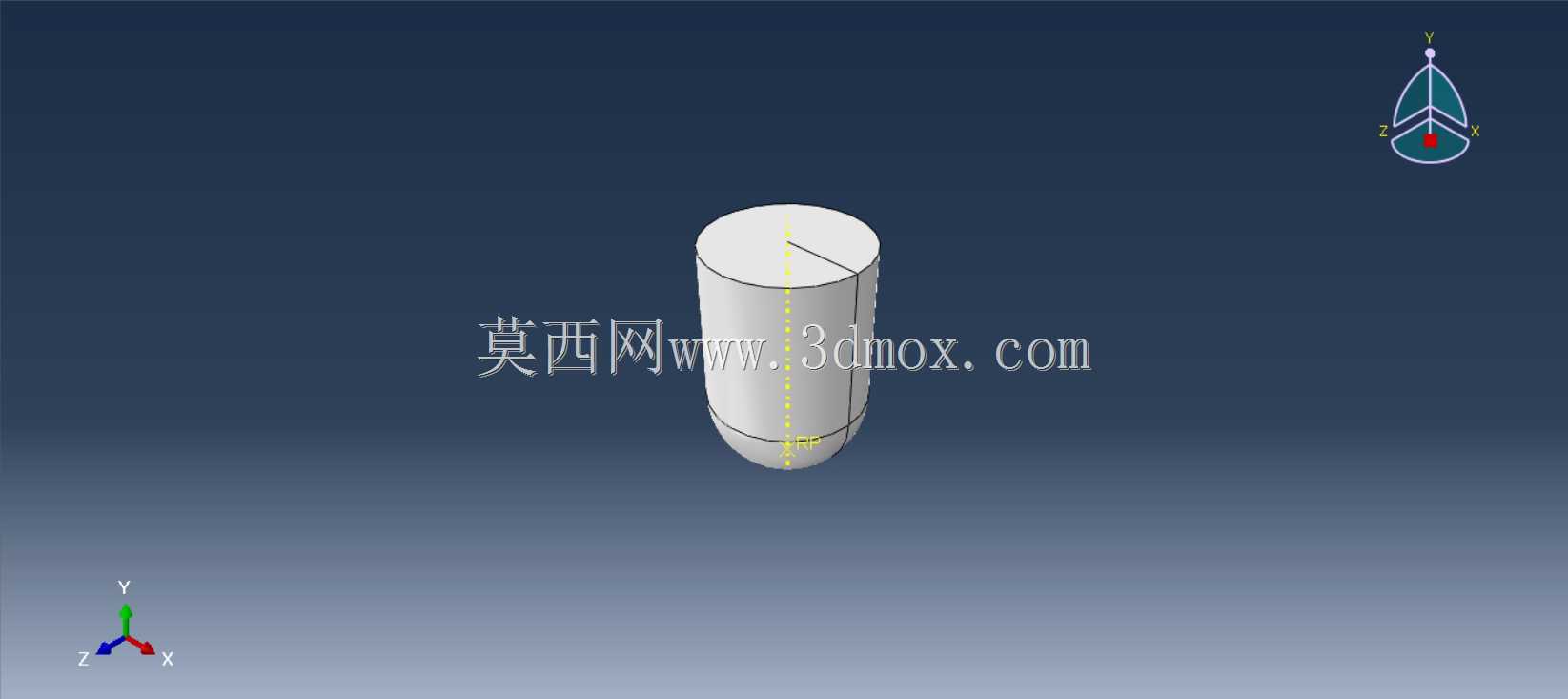

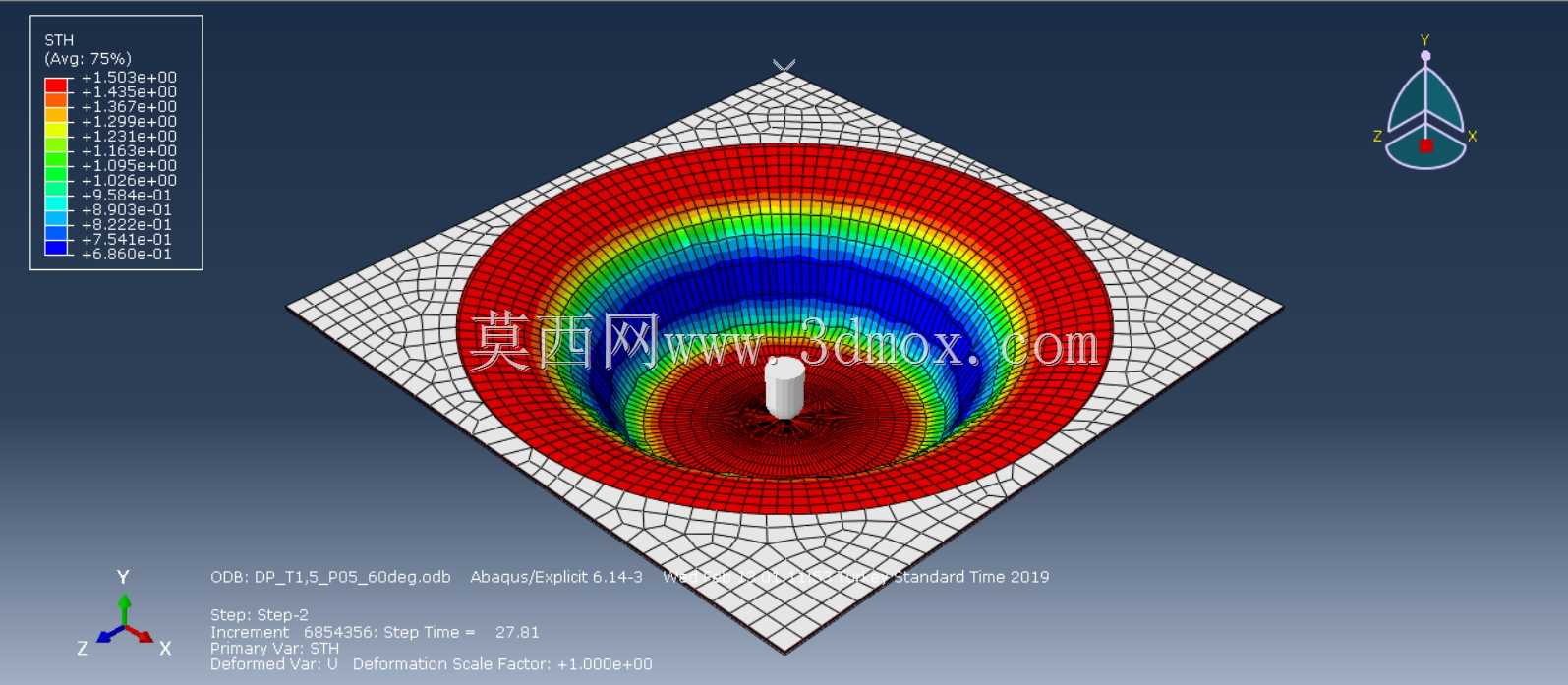

　　从结构思路看，流体压力并非简单叠加在板面上，而是作用于板材与工具相对的一侧，使板料在工具下压时始终受到反向支撑。这样可以抑制局部悬空区的失稳和过度拉伸，让变形从工具接触点向周围更均匀地传播。仿真中板料采用壳单元离散，网格在中心变形区加密，外围夹持区保持较粗尺度，以兼顾接触计算精度与求解效率。球头工具按刚体处理，重点输出其沿 Mastercam 或 Siemens NX CAM 思路生成的坐标轨迹；板材则赋予弹塑性材料属性，用于捕捉屈服、硬化、厚度变化和等效塑性应变。场图中彩色云纹反映的是板厚或应变分布，中心靠近工具尖端区域变形最剧烈，环形区域呈现由红到蓝的梯度变化，可直观判断危险截面位置。

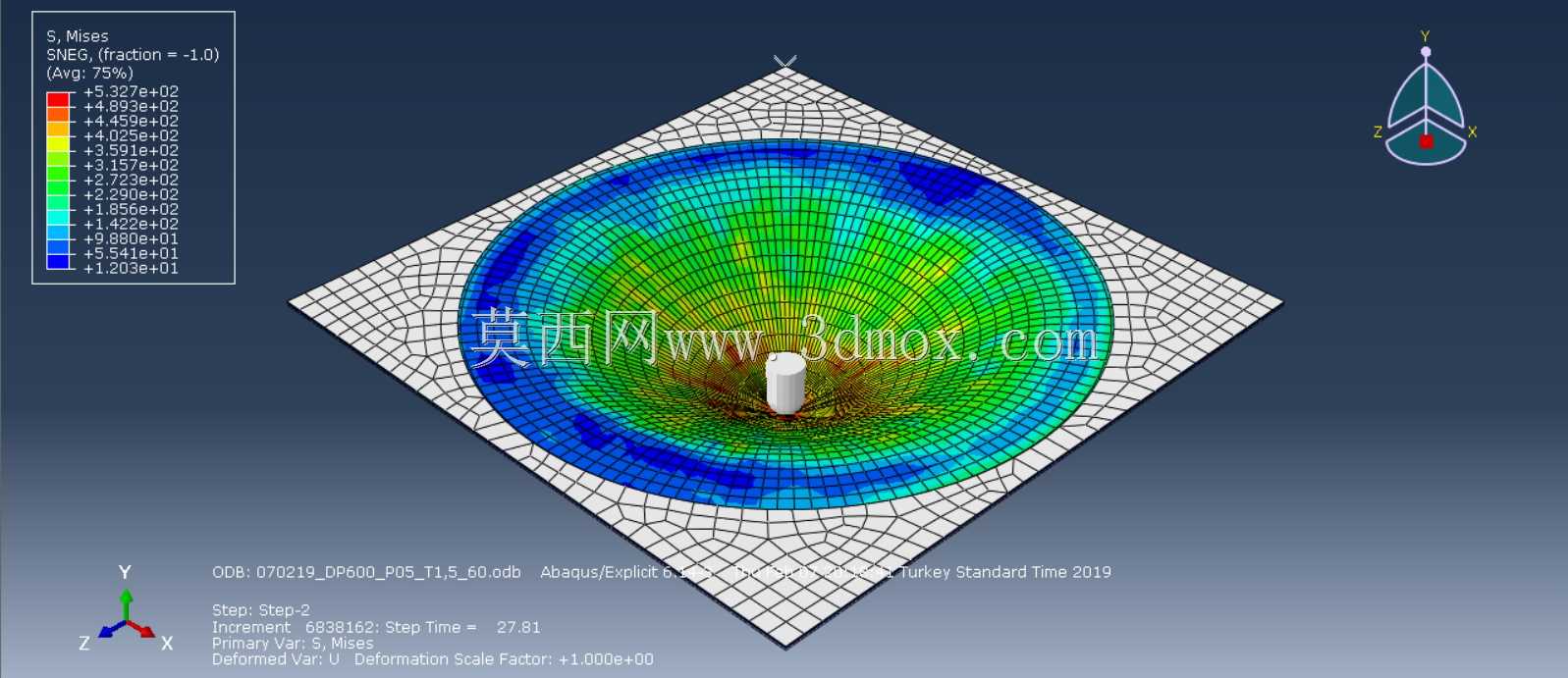

　　实际选型时，不能只把该模型看作一个成形结果展示，它更像一套工艺校核载体。设计人员可通过改变球头半径、层间距、进给轨迹、摩擦条件、背压大小和板材厚度，比较不同方案下的最小壁厚、应力集中范围和回弹趋势。对于开口较深、侧壁较陡的零件，若没有背压支撑，板料在工具周围容易出现局部颈缩；加入流体压力后，背面均布载荷能够提高材料的成形极限，使壁厚分布更平滑。外围压边区域需要保持足够夹持力，避免材料在循环压入过程中发生整体窜动；设备侧则需预留数控三轴运动空间、球头工具安装接口以及密封或压力作用区域。

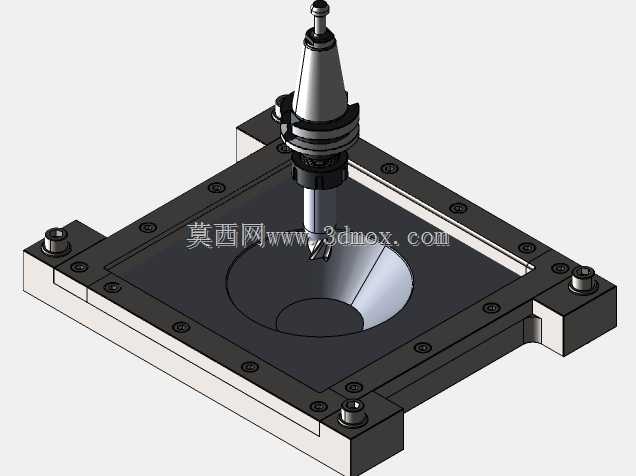

　　建模过程中还需关注接触边界与坐标基准。板料原点通常取在坯料中心，工具路径按 Z 向分层下降，XY 平面内沿轮廓连续走刀；成形深度、锥角和底部圆角共同决定最终外形。安装边界上，方形坯料外沿进入压边框，有效变形区位于压边圈内，工具不得与夹持结构发生干涉。若后续要把仿真结果转为实际加工，可将路径坐标导入 CAM 环境进行后处理，再结合机床行程、夹具厚度和工具长度校核安全高度。通过这类有限元分析，结构工程师能够在无实物试错前判断板材是否可成形、哪里容易开裂、背压应如何选取，以及不同厚度铝板对 steep 侧壁的适应能力，从而为单件试制和小批量钣金开发提供更直接的设计依据。
