圆柱直线导轨滑块组件三维设计

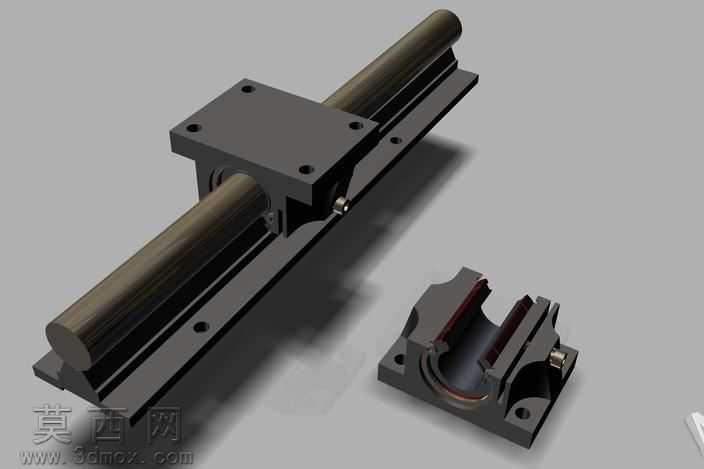

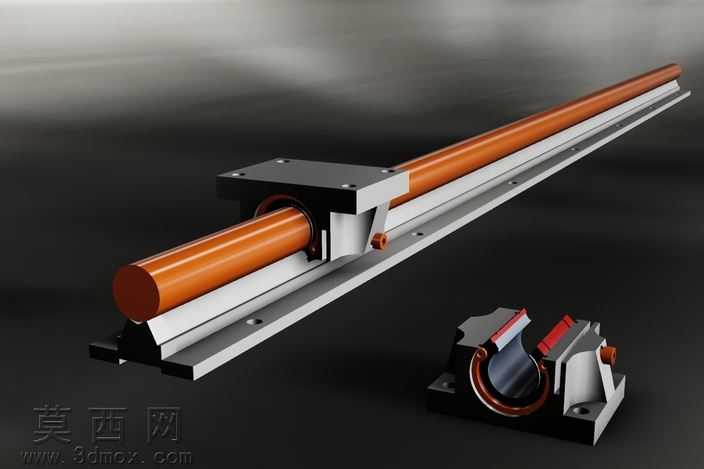

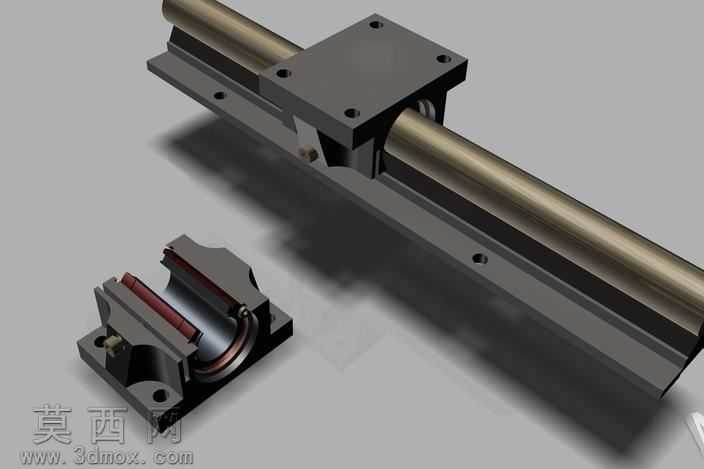

本作品为圆柱型直线导轨滑块导向组件的三维建模成果，建模过程严格遵循机械设计标准，完整还原了TBR系列直线导向机构的全部结构细节。建模阶段首先梳理产品的装配逻辑，将整体结构拆分为支撑光轴、铝制导轨基座、滑动滑块主体、端部密封件、锁紧调节件、配套安装支座六大独立模块，各模块单独完成参数化建模后再进行总装配约束，确保各部件的配合公差符合实际工业生产的装配要求。材质渲染环节针对不同部件的实际用材做了精细化区分：支撑光轴采用高碳铬轴承钢材质，渲染时赋予高抛光金属材质，调整反射参数还原镀铬表面的高亮金属光泽，同时添加细微的使用磨损纹理提升真实感；导轨基座采用阳极氧化铝合金材质，调整漫反射参数呈现哑光银灰色金属质感，表面添加细微的拉丝纹理还原工业铝型材的加工特征；滑块主体采用优质碳素结构钢材质，做发黑防锈处理，渲染时呈现深灰哑光金属质感，安装孔位、锁紧螺纹孔的细节都做了倒角、螺纹线的精细化还原；端部密封件采用丁腈橡胶材质，赋予哑光黑色橡塑材质参数，还原橡胶件的微粗糙表面质感；配套的开口式滑块支座同样做了结构拆分，内部的保持架、滚珠循环结构都做了可视化呈现，清晰展示直线导轨的滚动导向原理。结构设计上完整还原了圆柱导轨的导向特性，滑块与光轴的配合间隙、安装孔的位置尺寸、锁紧螺钉的规格都参照通用工业标准设定，可直接用于自动化设备的导向机构选型参考、装配模拟演示。渲染阶段采用影棚级布光方案，主光源从侧上方打亮产品主体，勾勒金属部件的轮廓高光，辅助光源补全暗部细节，添加柔和的环境反射让金属材质的表现更具层次感，背景采用深灰色渐变突出产品主体，同时渲染了组件的拆分展示视角，清晰呈现各部件的装配关系与结构特征，整体模型结构完整，细节丰富，可用于机械设计教学、设备方案演示、产品宣传渲染等多个场景。
