HGW20CC法兰型线性导轨滑块三维建模作品

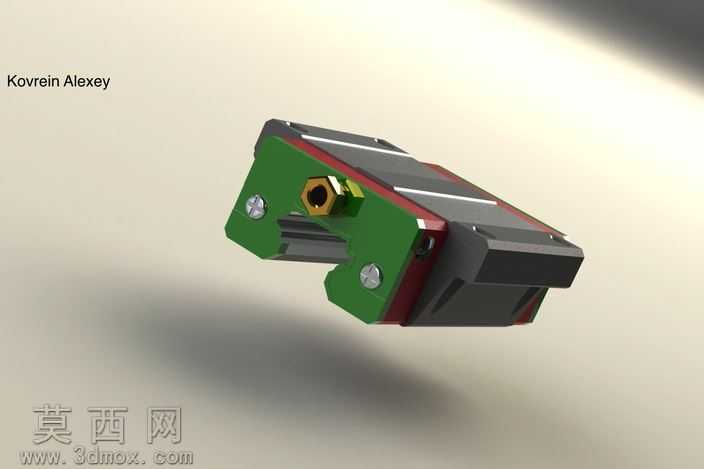

本作品为HGW20CC法兰型线性导轨滑块的三维数字建模成果，建模阶段以实际工业应用的同型号滑块实物参数为基准，在SolidWorks软件中完成全参数化结构搭建，严格遵循线性导轨滑块的真实尺寸公差规范，还原产品的每一处结构细节。建模过程首先绘制滑块主体的基体轮廓，通过拉伸、切除等基础特征构建滑块的承载主体结构，随后依次完成滚珠循环通道、端部密封件、侧边防尘刮片、安装固定螺丝孔、注油嘴接口等细节结构的建模，每一处特征都匹配实物的装配逻辑，确保各部件之间不存在干涉问题，可直接用于虚拟装配验证。材质与渲染阶段，针对滑块不同部件的实际材质属性分别赋予对应材质：滑块主体的金属基座赋予深灰黑色磨砂金属材质，模拟经过淬硬处理的合金钢表面质感；侧边的端盖与密封组件赋予深绿色硬质工程塑料材质，还原工业级尼龙加纤材质的哑光质感；固定螺丝赋予亮面镀锌金属材质，注油嘴部位赋予黄铜金属材质，同时为密封胶条赋予黑色橡胶材质的半哑光弹性质感。渲染阶段采用三点布光方案，主光源模拟柔和的工业展示顶光，搭配侧方补光弱化结构阴影，底部添加弱反光地面突出滑块的立体轮廓，最终渲染效果清晰展现滑块的结构层次与材质区分，可直接用于产品选型展示、技术方案演示场景。设计思路上，该模型完全围绕数控设备、自动化传动场景的实际使用需求搭建，结构上还原了法兰型滑块的安装孔位布局，可直接与对应规格的线性导轨完成配合模拟，模型同时保留了STEP、IGES等通用格式的导出兼容性，能够适配不同三维软件的使用需求，既可以作为数控设备设计时的标准件调用，也可用于机械原理教学中线性导轨传动结构的演示素材，模型的结构细节完整度达到工业级应用标准，能够满足虚拟装配、运动仿真、产品展示等多场景的使用要求。
