直列四缸四冲程柴油动力装置结构展示

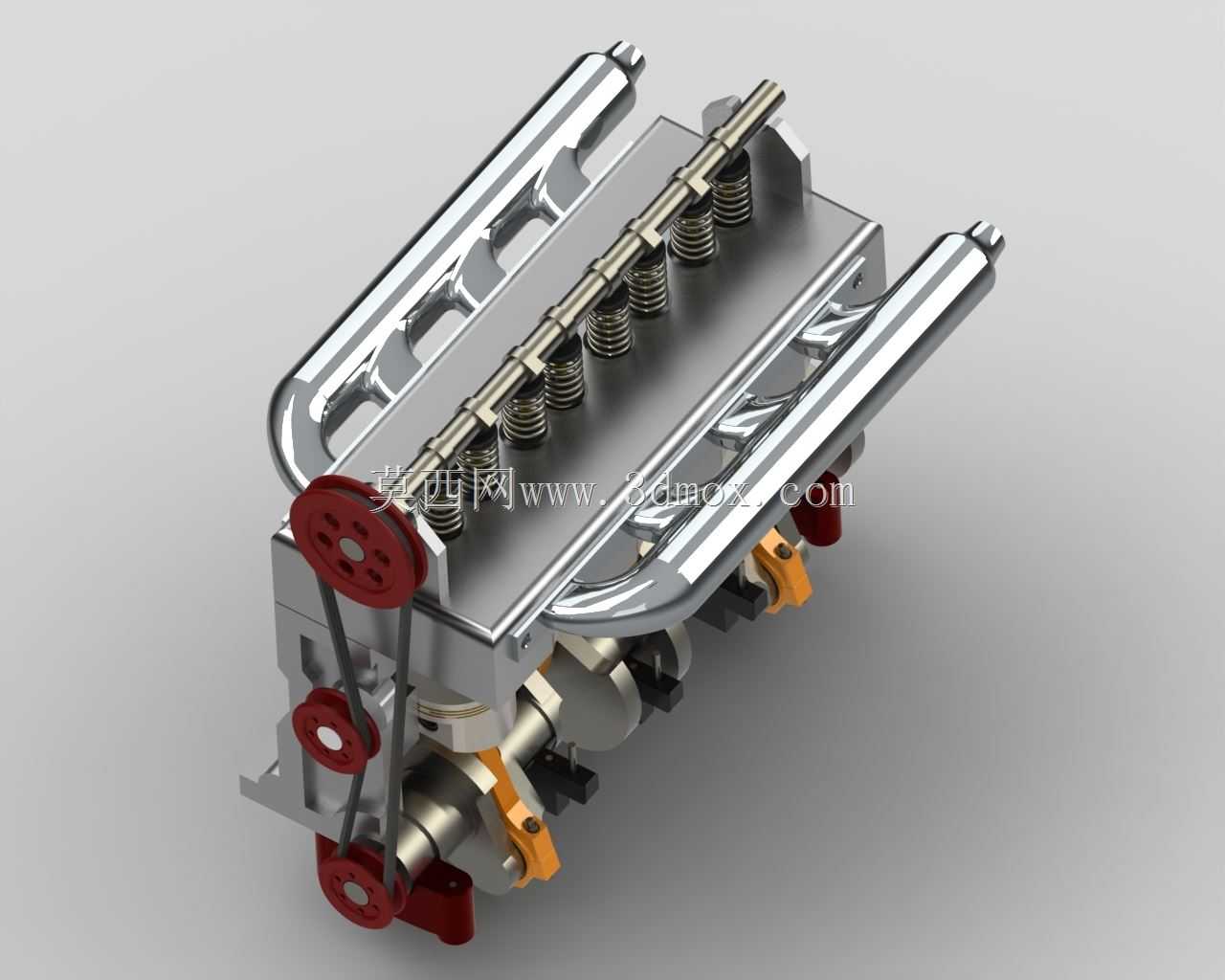

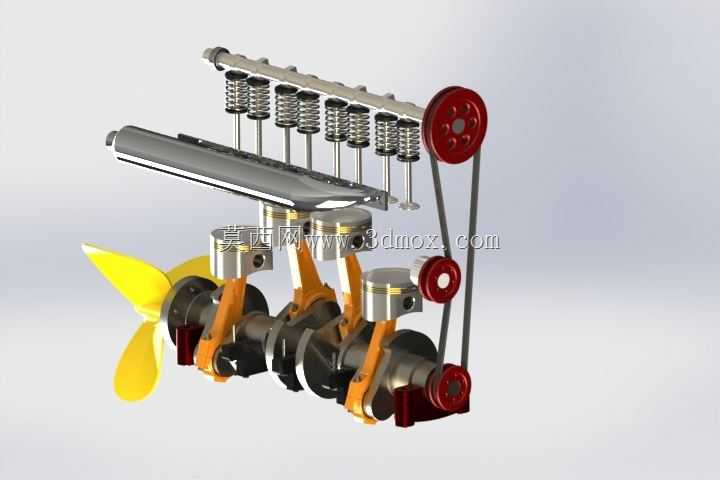

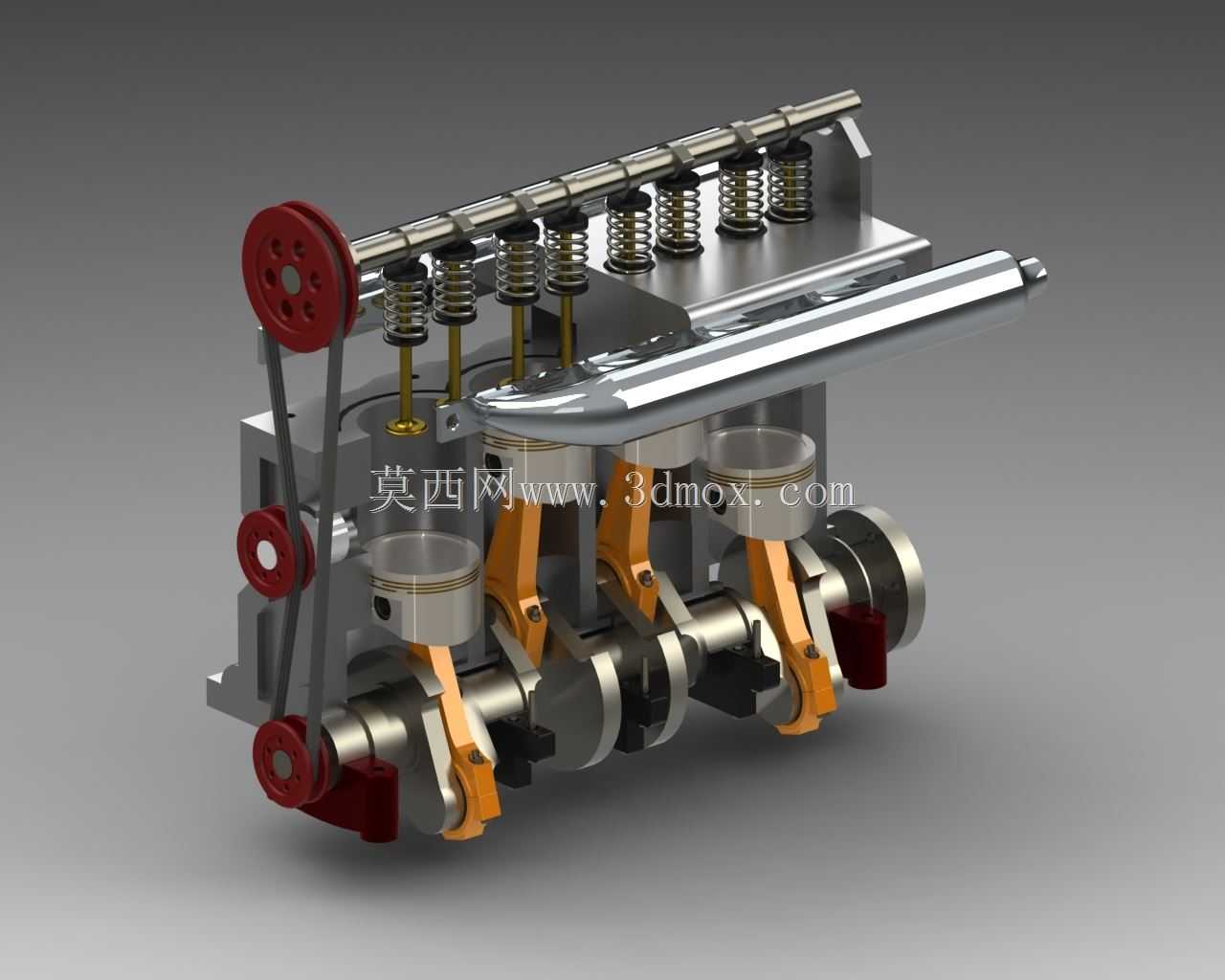

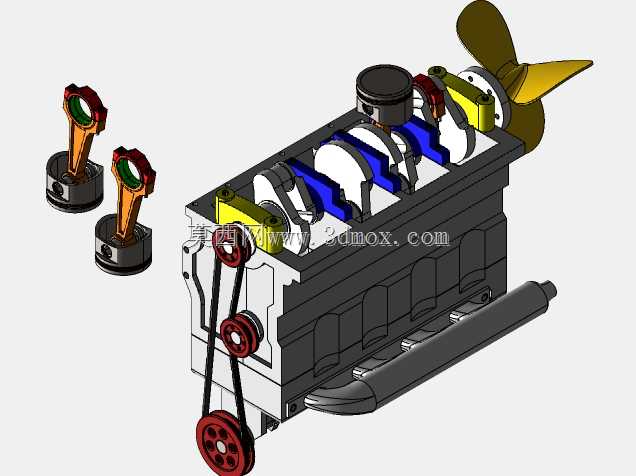

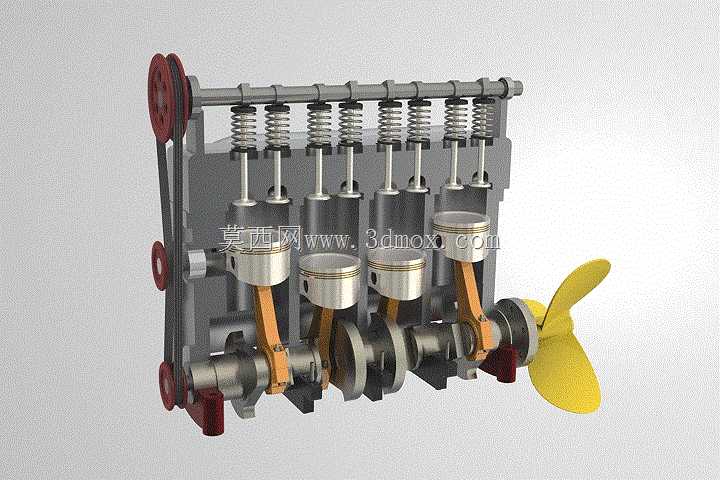

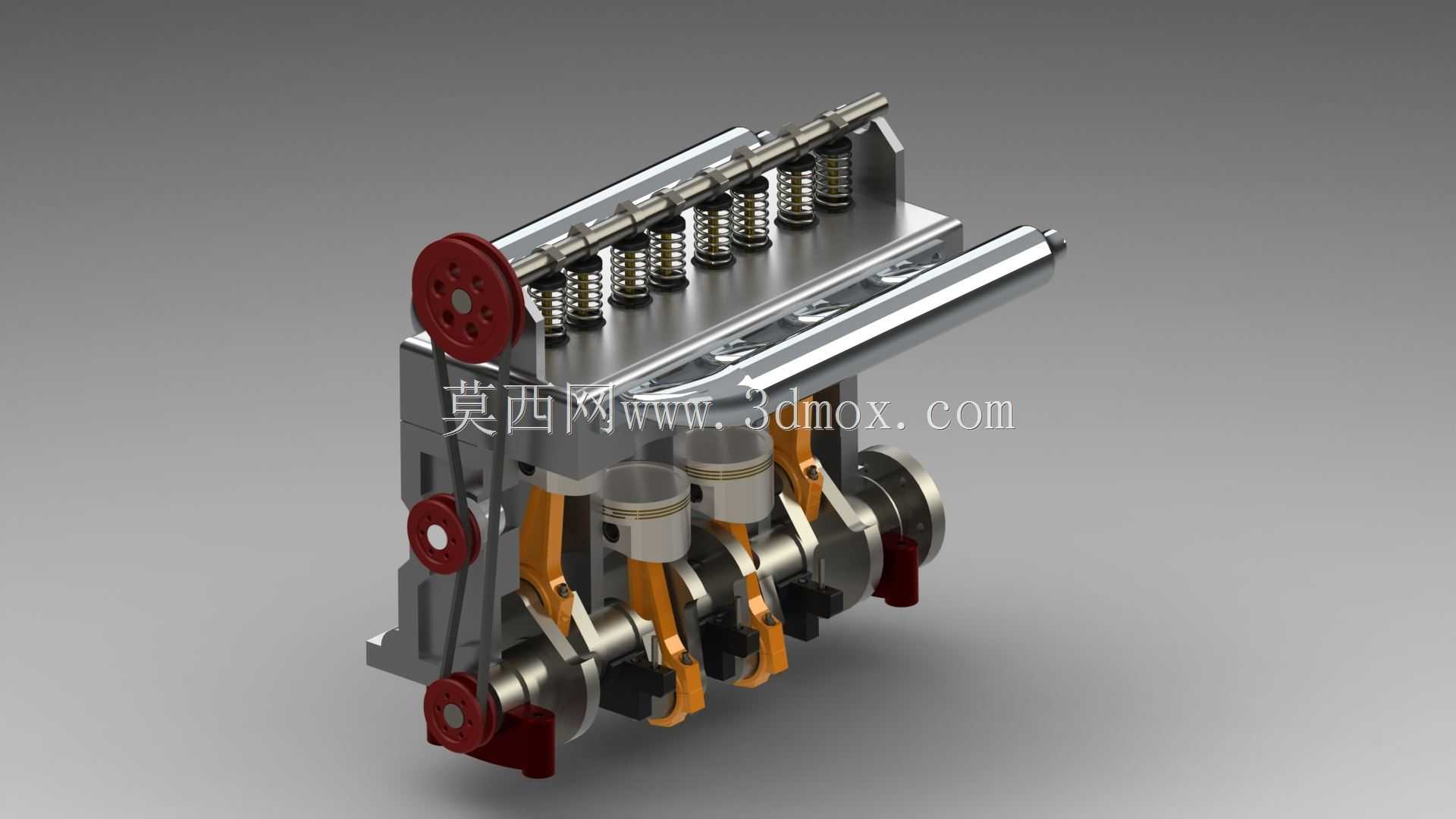

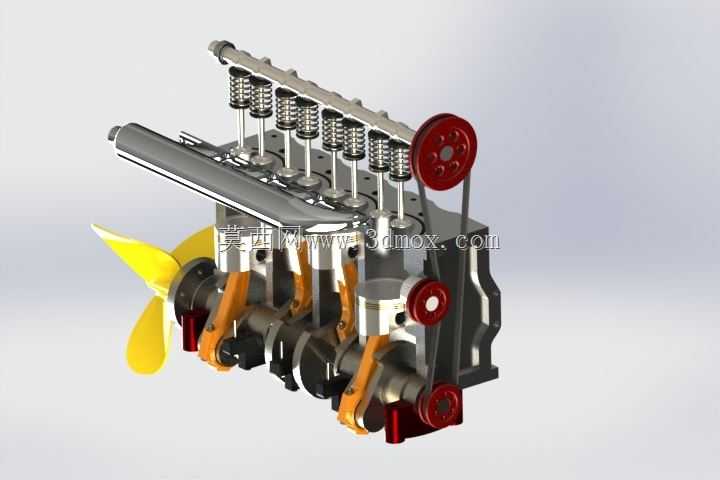

这款直列四缸四冲程柴油动力结构，主要面向中小型船舶辅机、农用作业机械、小型工程动力单元的配套场景，可作为动力核心为作业设备提供稳定的扭矩输出，适配需要持续中低转速大扭矩输出的作业工况，能够在重载、长时间连续运行的场景下保持可靠的动力供给，相比同排量汽油机具备更高的热效率与燃油经济性，对燃油品质的适配性更强，适合野外作业、偏远区域作业等燃油补给条件有限的使用场景。从功能特性来看，该结构完整还原了四冲程柴油机的核心工作逻辑，包含进气、压缩、做功、排气四个完整工作循环的对应执行部件：顶部的配气机构通过凸轮轴、气门弹簧与进排气门的配合，精准控制每个气缸的进排气时序，保证气缸内换气过程顺畅高效；中部的气缸体与活塞组件承担燃烧做功的核心功能，活塞在气缸内做往复直线运动，通过活塞销与连杆连接，将燃烧产生的高压推力传递给下部的曲轴结构；曲轴组件将活塞的往复直线运动转化为旋转运动，通过平衡块抵消运转过程中的惯性力，降低整机振动，曲轴末端直接连接螺旋桨式输出端，可直接对接动力传输结构，将旋转扭矩输出至作业负载。设计思路上采用了简化的剖视展示逻辑，没有额外加装外围的冷却管路、燃油喷射系统外壳、启动电机等附属部件，将核心的运动机构完全外露，能够直观观察到从配气动作到活塞往复、再到曲轴旋转与末端输出的完整运动链路，方便学习者快速理解柴油机的核心工作原理，也可作为原理教学、结构演示的具象化载体。在安装边界与尺寸适配方面，该结构采用直列四缸的紧凑布局，气缸沿曲轴轴向等距排布，整体宽度控制在单缸截面的尺寸范围内，长度适配四组气缸的排布间距，整体高度从曲轴底部到气门室顶部预留了合理的运动间隙，所有运动部件的行程范围都在机体轮廓内部，不会出现部件运动超出安装边界的情况，输入端的皮带轮结构预留了外接启动、外接辅助附件的安装位，输出端的连接法兰可适配不同规格的联轴器，能够灵活对接不同的负载设备，安装固定点分布在曲轴箱底部的支撑位置，可直接固定在设备的安装机架上，不需要额外设计复杂的转接支架。
