机器人手爪驱动用集成式气动接线盒

该气动接线盒主要面向工业自动化生产场景中机器人手爪的驱动配套需求，在汽车零部件装配、3C电子精密组装、物流分拣码垛等大量采用气动执行末端的工位中，承担气路分配、线路集成与元件防护的核心作用，解决传统机器人手爪驱动系统中气路管线杂乱、电磁阀外露易损、接线接头受车间粉尘切削液侵蚀的痛点，为末端执行器提供稳定的气路供给与线路收纳空间。

在实际产线运行中，该接线盒可直接安装于机器人手臂末端靠近手爪的位置，或是固定在手爪安装基座的侧边，作为气动驱动的中转集成单元，将上游输送来的压缩空气通过盒内集成的气路通道分配至对应电磁阀，再由电磁阀控制输出气路驱动手爪完成开合、旋转、夹取等动作，同时将电磁阀的控制线路、传感器反馈线路统一收纳在盒体内部，避免管线随机器人反复运动出现弯折磨损、拉扯脱落的问题。

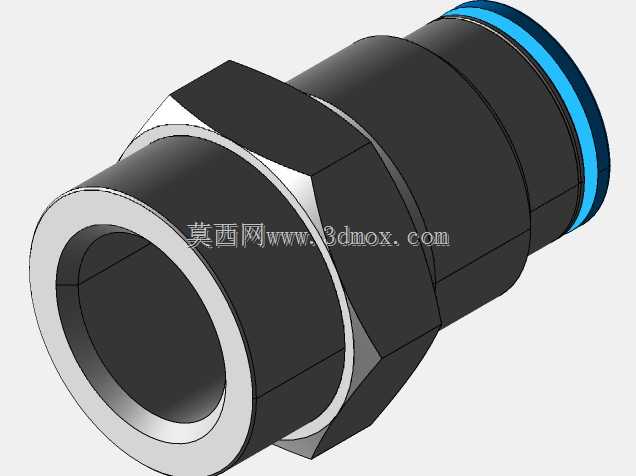

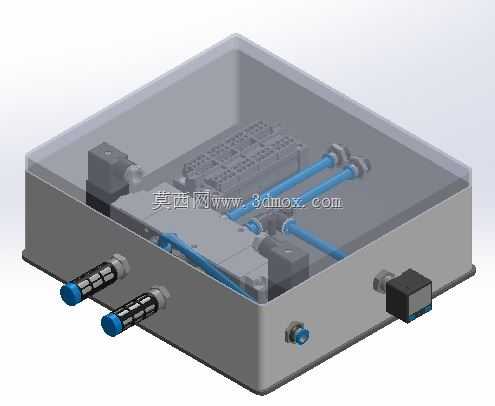

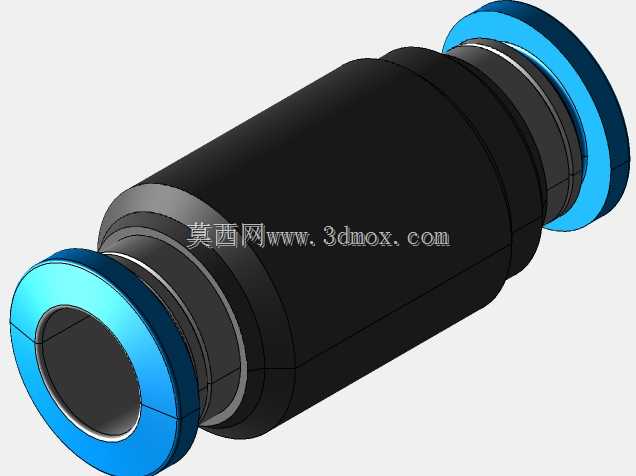

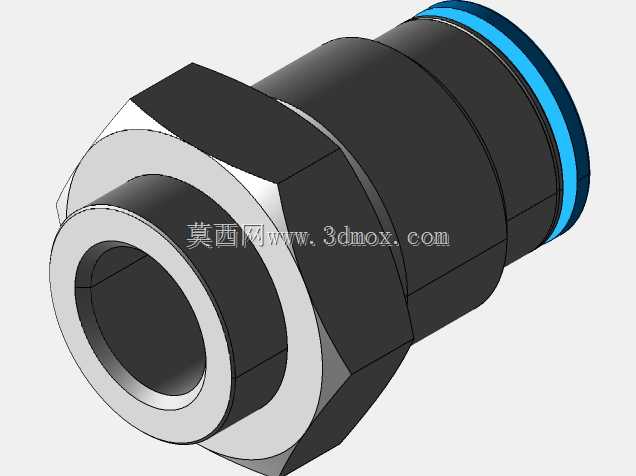

功能设计上，盒体采用半透明上盖与金属底座组合的结构，半透明上盖无需开盖即可快速观察内部电磁阀、接线端子的工作状态，及时发现阀芯卡滞、接线松动等异常；金属底座具备足够的结构强度，可承受机器人高速运动带来的振动与冲击，同时预留了标准化的气动接头安装位，侧面的快插接口可直接对接外径4mm、6mm的常规气动软管，无需额外加工转接板；盒体边角做了圆弧过渡处理，避免机器人运动过程中剐蹭周边设备或是操作人员，所有外接接口都配备了密封结构，可阻挡车间内的粉尘、切削液飞溅进入盒内，适配多数工业车间的复杂工况。

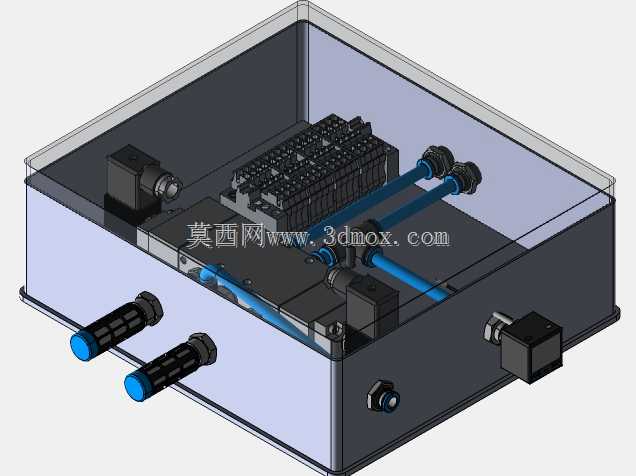

设计思路上围绕集成化、易维护的核心需求展开，将原本分散安装的电磁阀组、气路分流块、接线端子排整合在同一密闭盒体内，大幅压缩了驱动单元的整体占用空间，适配机器人末端有限的安装区域；内部气路采用集成式流道设计，减少了外接气管的接头数量，降低了气路泄漏的风险，同时预留了扩展位，可根据手爪的驱动需求增减电磁阀数量，适配两爪、三爪、旋转气爪等不同类型的机器人手爪驱动需求。

安装边界方面，盒体整体为方正的箱式结构，底座预留了四个对称的沉头安装孔，可通过M4或M5的螺栓直接固定在标准安装面上，安装时需预留至少30mm的上部空间用于上盖开启维护，侧面接头位置需预留足够的管线弯曲半径，避免气管弯折造成气路不畅；整体重量控制在轻量化范围内，不会给机器人末端带来过大的负载负担，可适配多数负载3kg以上的工业机器人手爪配套使用。
