马自达Miata圆形仪表板空调出风口结构

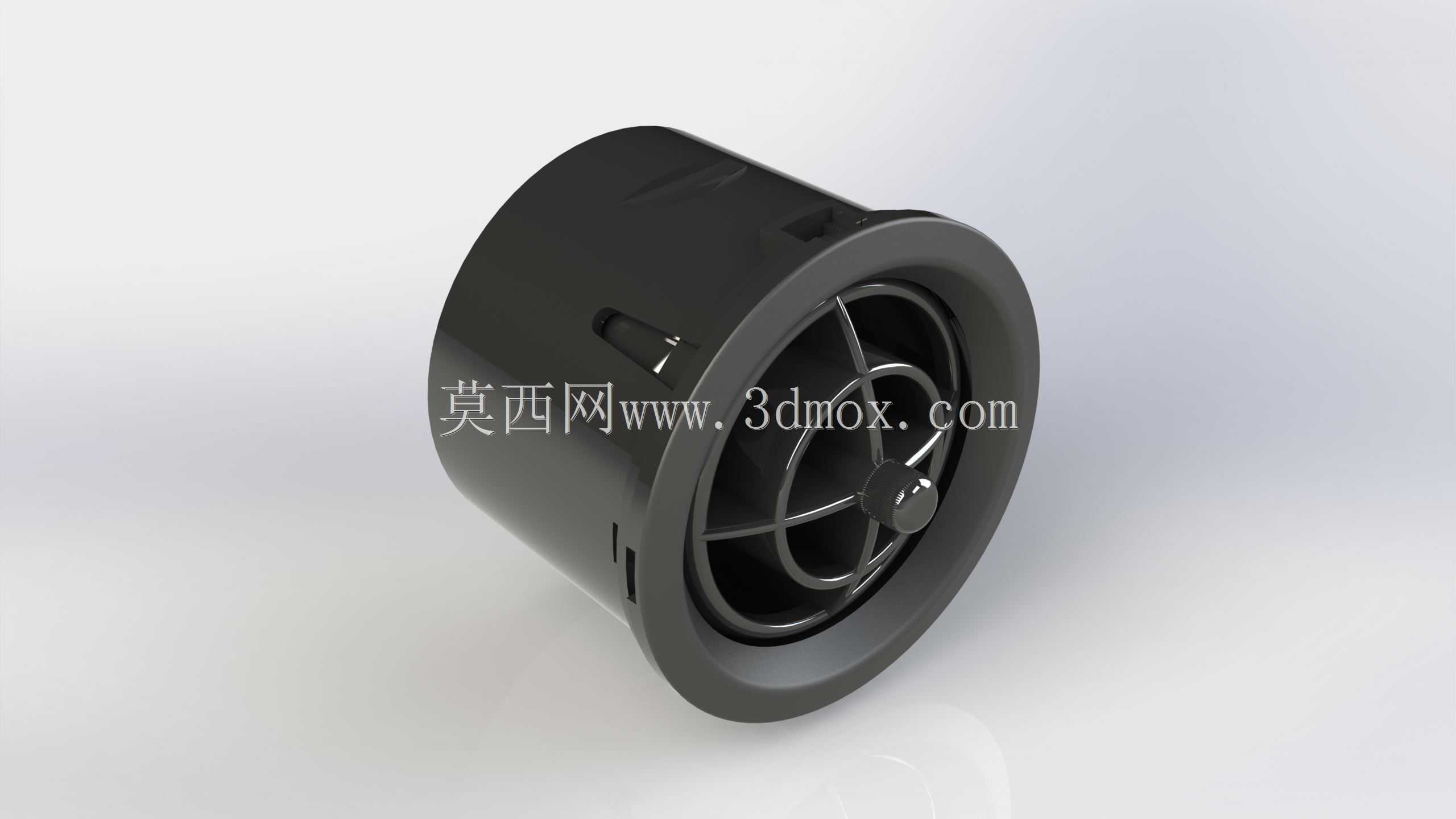

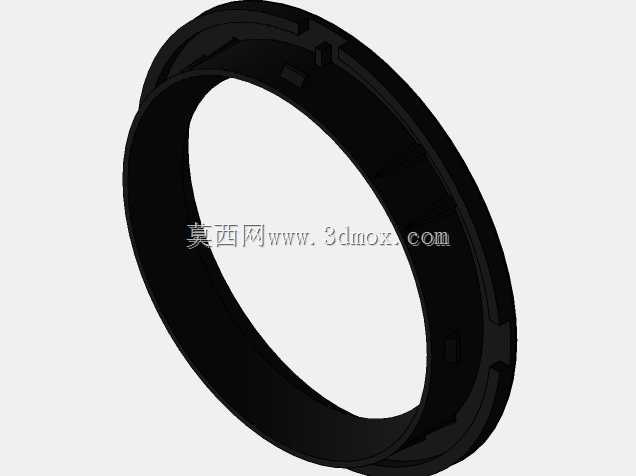

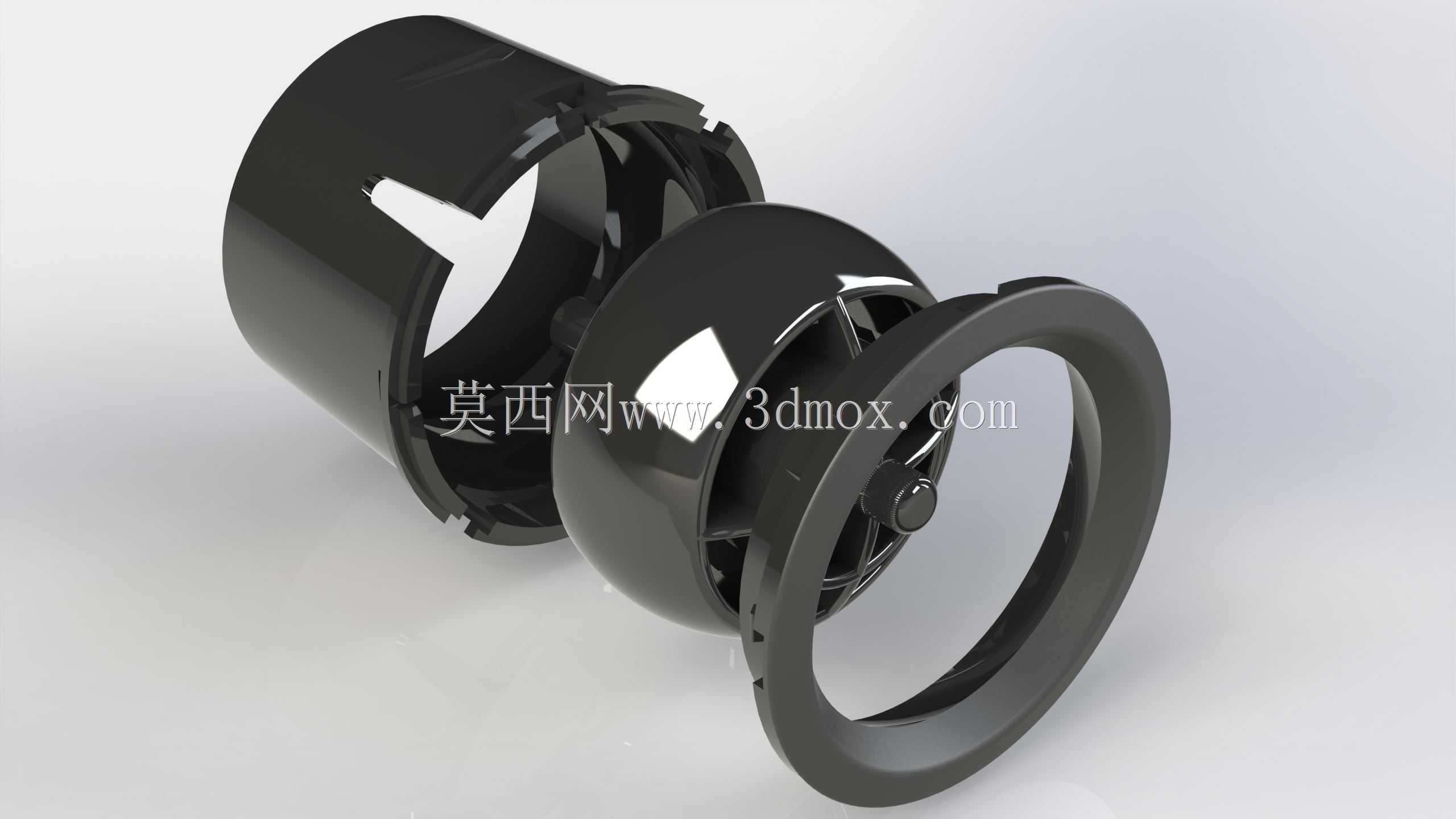

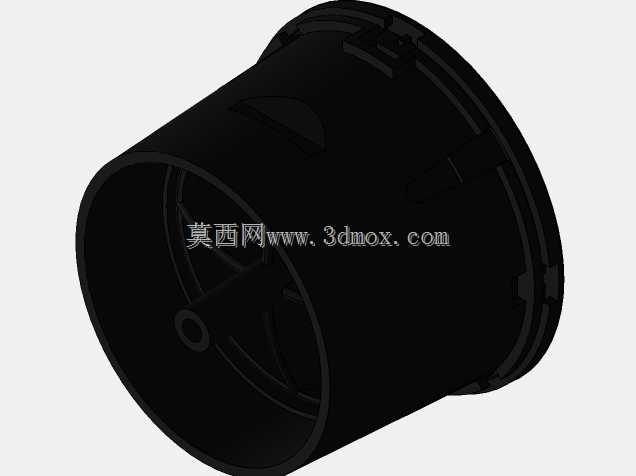

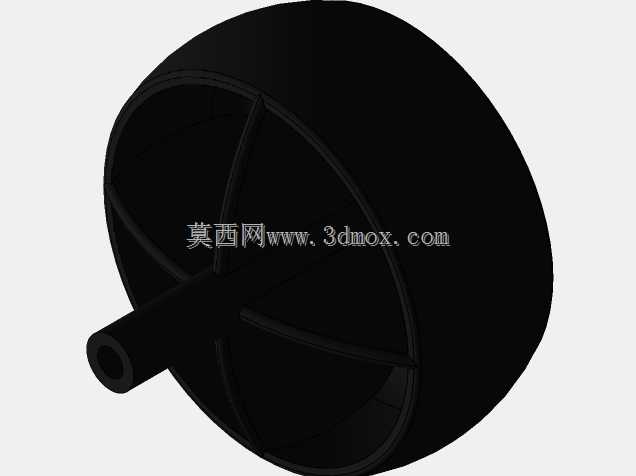

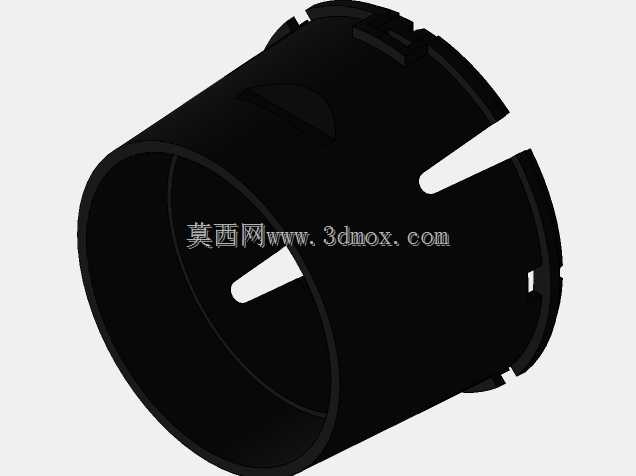

该款圆形嵌入式出风口是适配经典前置后驱双门跑车座舱的内饰功能部件，主要布置于车辆仪表板两侧及中控区域，承担座舱内定向送风、风量调节、气流导向的核心功能，是汽车空调系统末端与驾乘人员直接交互的关键部件，直接影响座舱内空调送风的舒适度与内饰整体的视觉协调性。在实际行车场景中，该部件可通过前端的调节拨钮实现送风方向的多维度调整，既可以将气流导向驾乘人员上半身实现快速降温或采暖，也可以调整至挡风玻璃方向辅助除雾除霜，满足不同行驶工况下的座舱气流组织需求。从功能特性来看，该出风口采用经典的球形万向调节结构，内部设置多片径向布置的导风格栅，格栅中心设置定位转轴，配合壳体内部的阻尼结构，可在调节至任意角度后保持姿态稳定，不会因车辆行驶振动出现送风角度偏移的问题；出风口外圈设置与仪表板贴合的安装法兰，筒状主体嵌入仪表板预留的安装孔位内，通过侧边的弹性卡扣实现快速固定，无需额外紧固件即可完成装配，适配整车内饰的快速装配需求。从设计思路来看，该结构完全基于实车部件逆向测绘完成，所有线性尺寸均通过实物测量获取，曲面部分通过测量关键点位后做近似拟合，最大程度还原原厂部件的装配精度与外观质感；整体采用圆润的筒状造型，前端格栅采用十字交叉加环形加强筋的布局，既保证了导风功能的实现，也兼顾了内饰件的视觉美观度，格栅边缘做圆角过渡处理，避免尖锐边角带来的安全隐患。在安装边界方面，该出风口整体为等直径圆柱筒体结构，前端法兰直径略大于筒体直径，安装时仅需在仪表板对应位置开设与筒体直径匹配的圆形通孔，将筒体推入孔位至法兰面与仪表板表面完全贴合，侧边卡扣即可自动卡入仪表板背面的限位槽完成固定，安装深度与筒体长度完全匹配，不会与仪表板内部的空调风管、线束等部件产生干涉，后端可直接对接标准尺寸的空调送风软管，无需额外设计转接结构，可直接用于同车型的内饰修复、改装替换，也可作为同类圆形出风口设计的参考结构，适配其他复古风格车型的内饰开发需求。
