电动自行车中置驱动电机结构设计

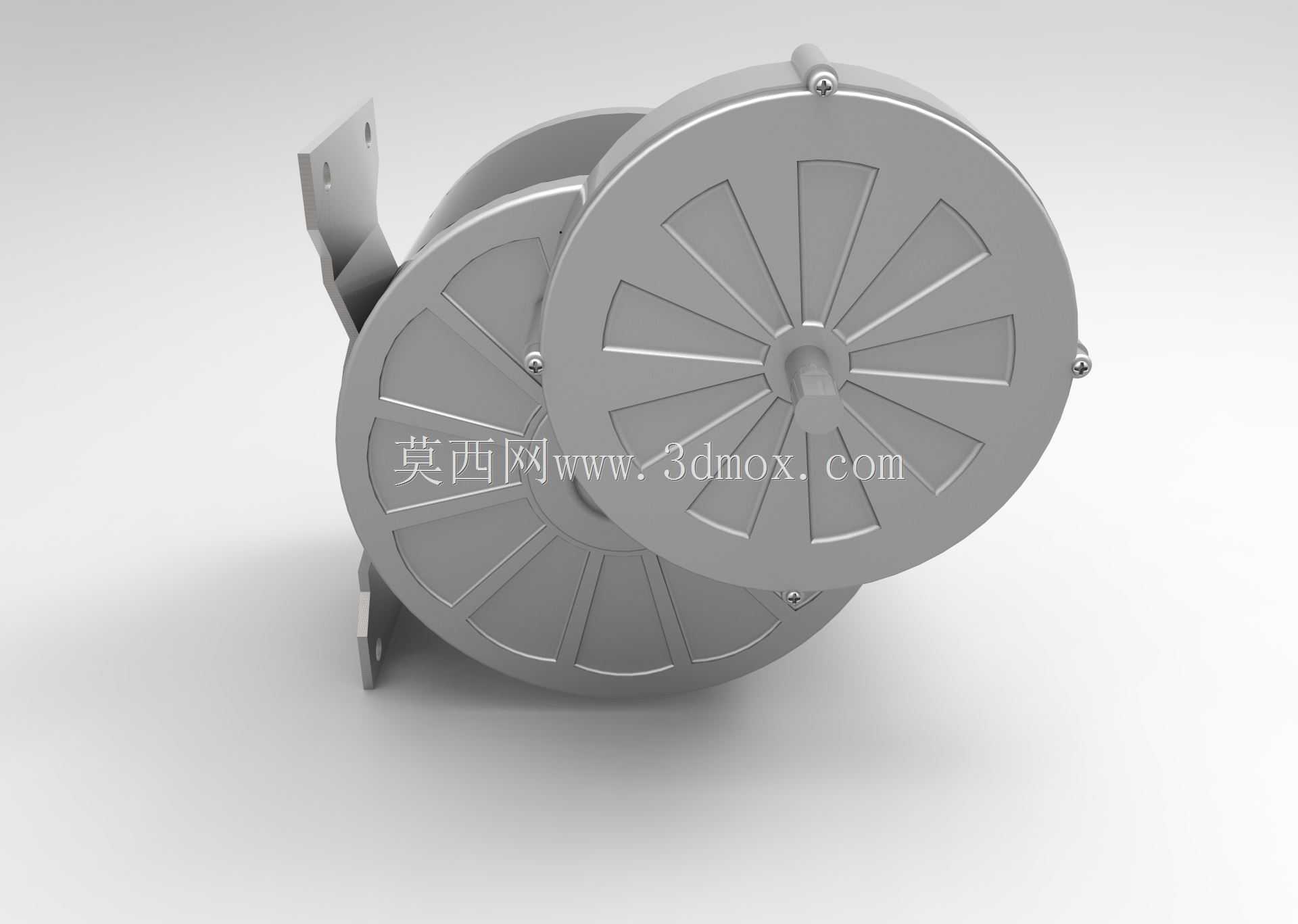

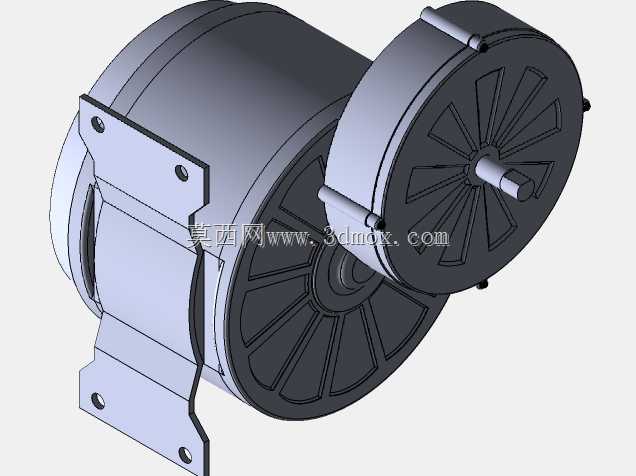

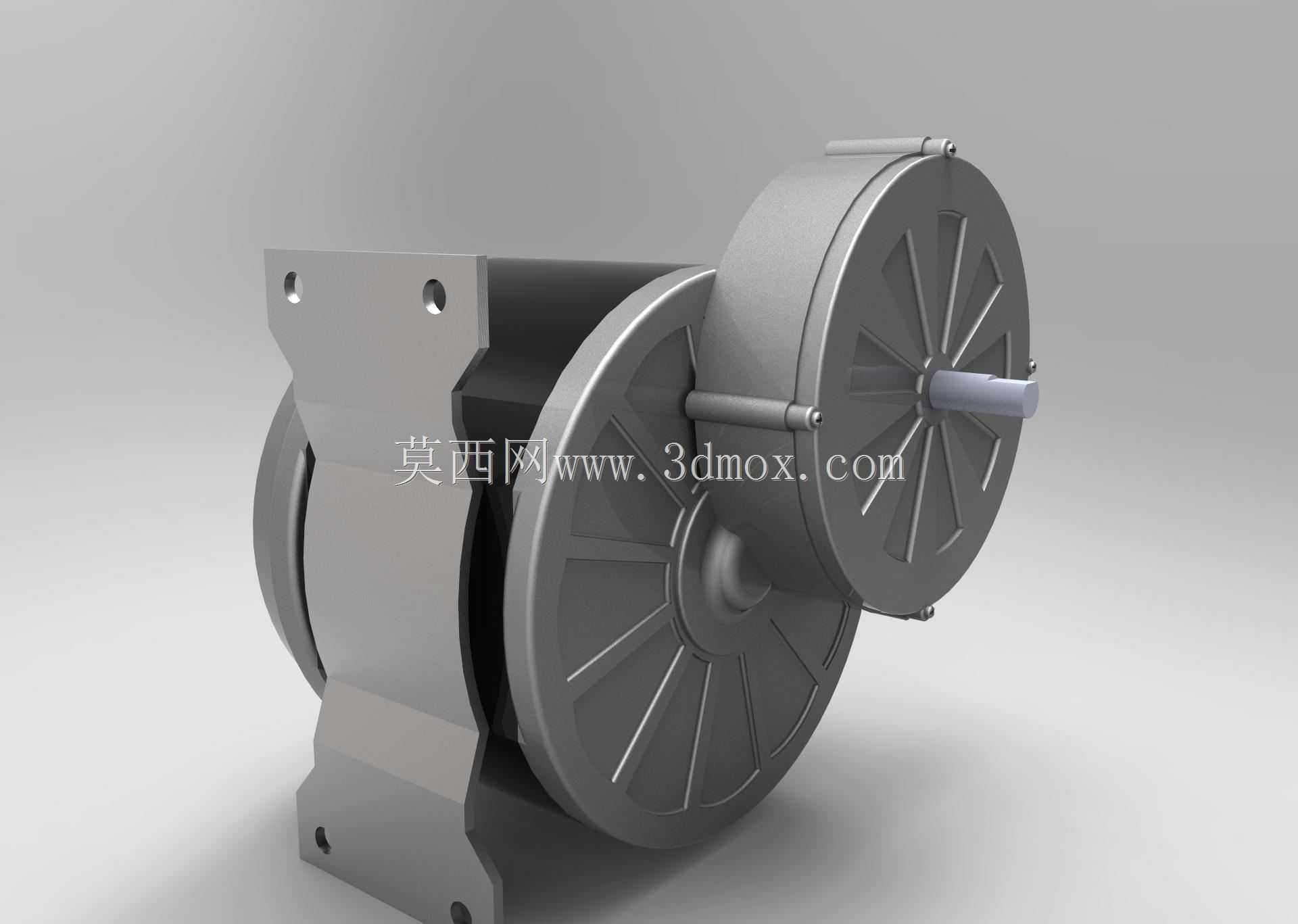

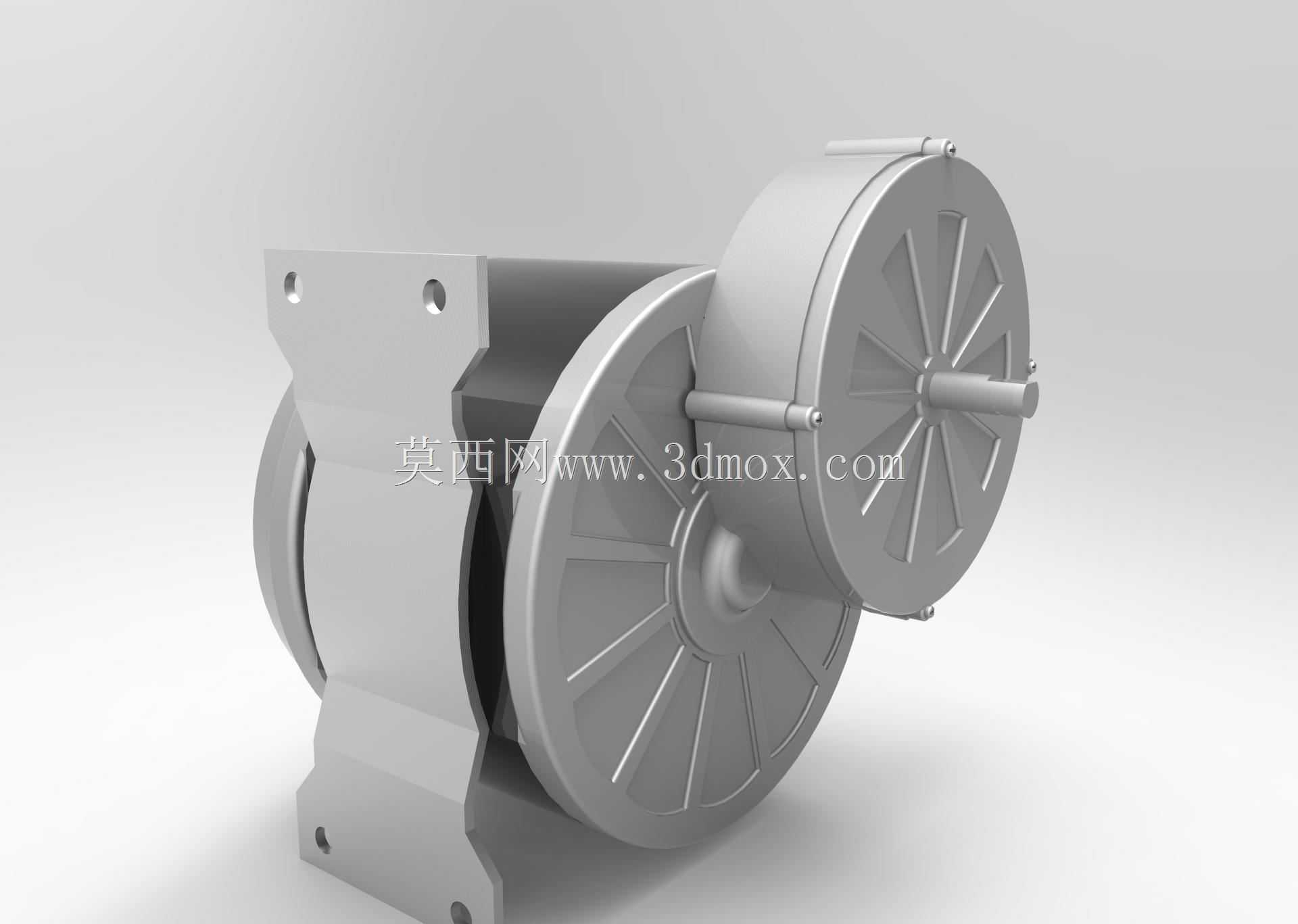

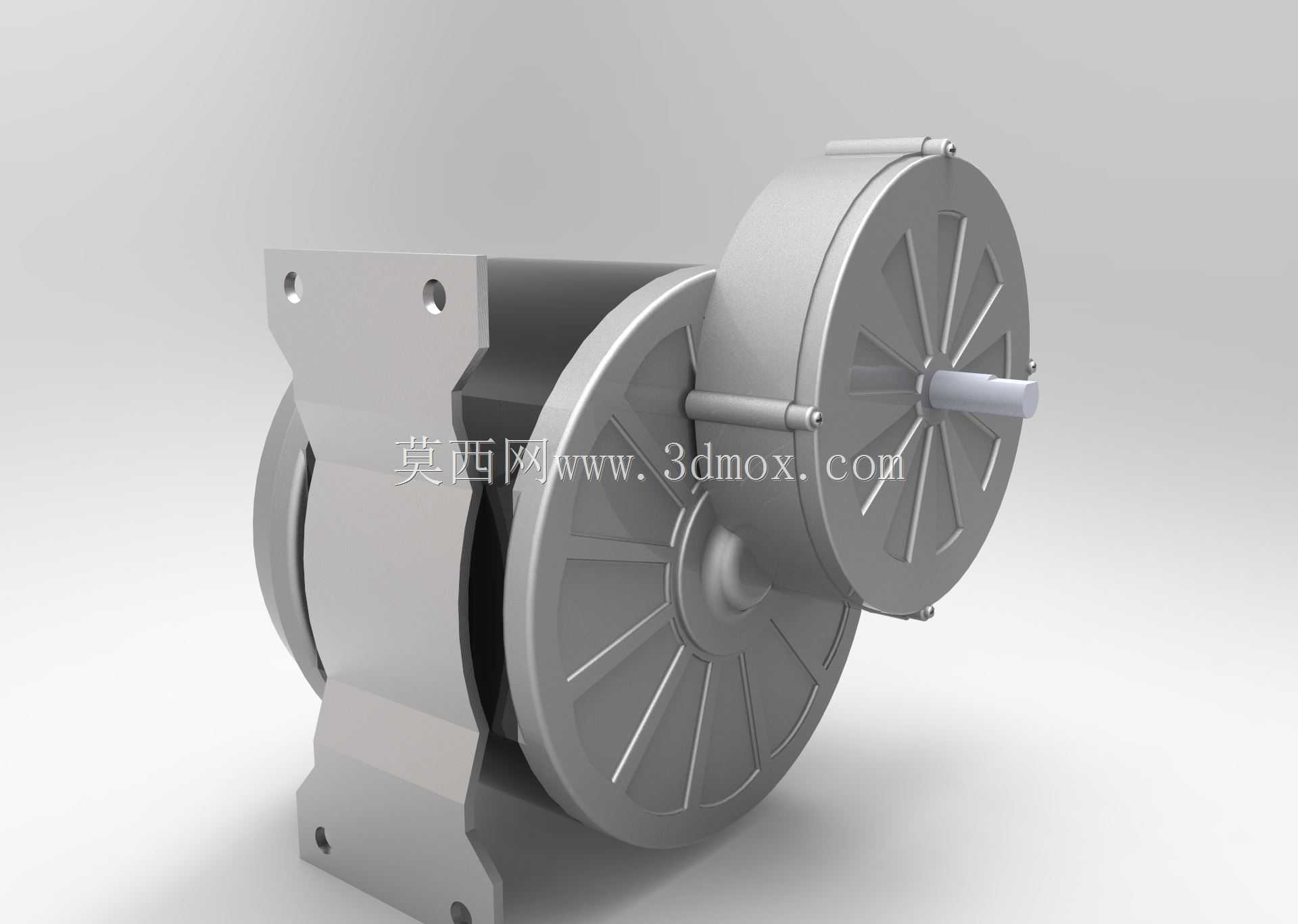

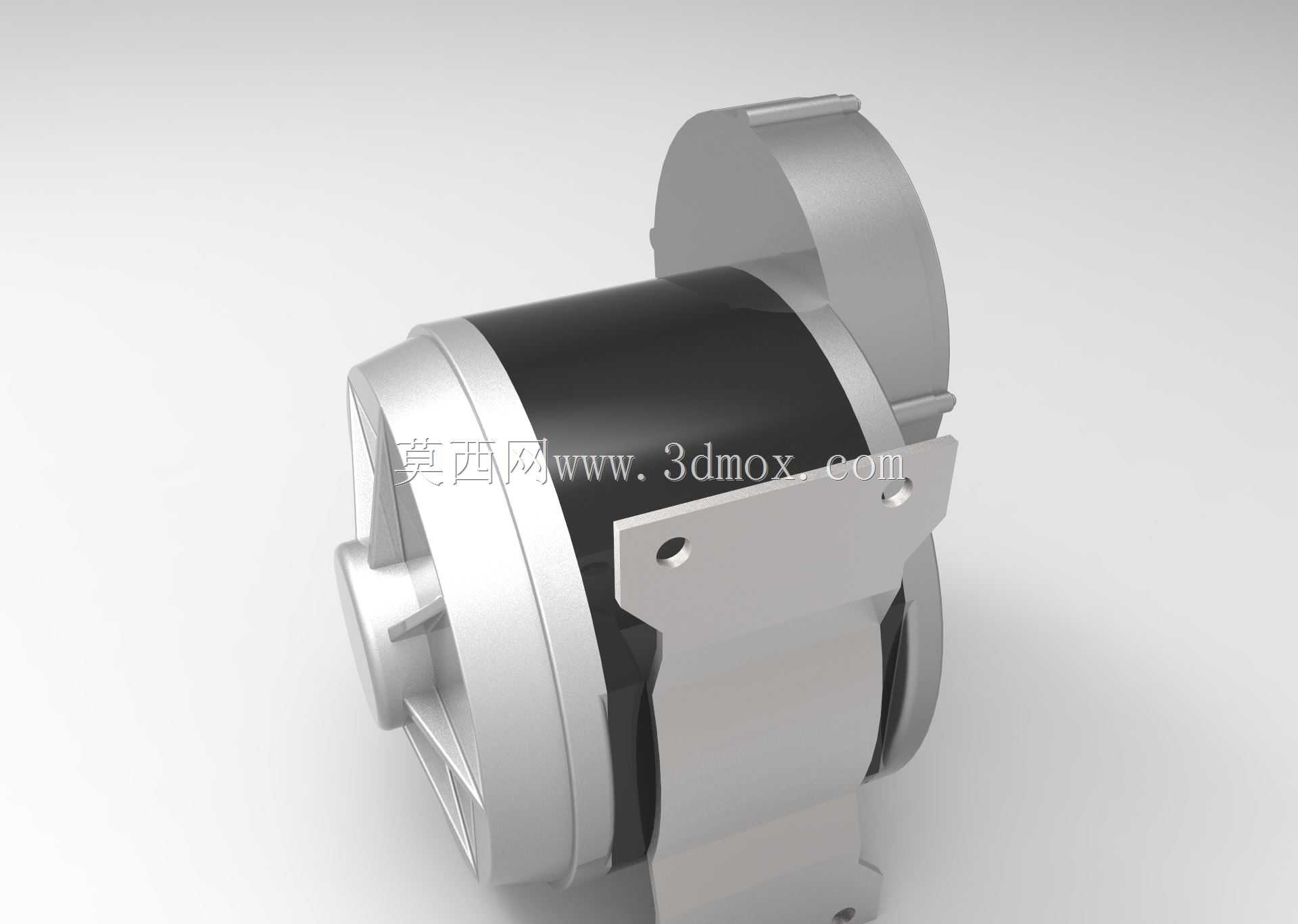

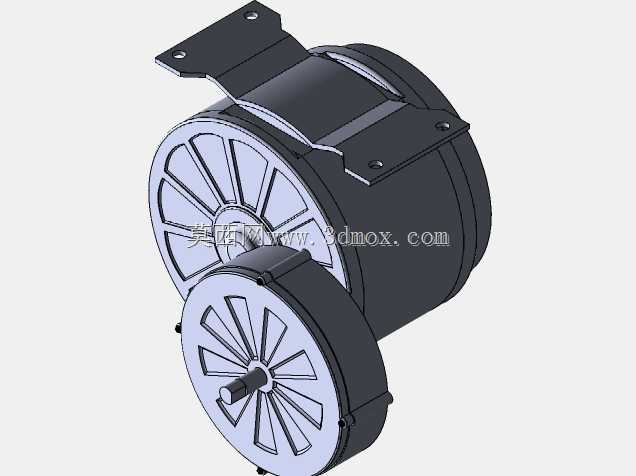

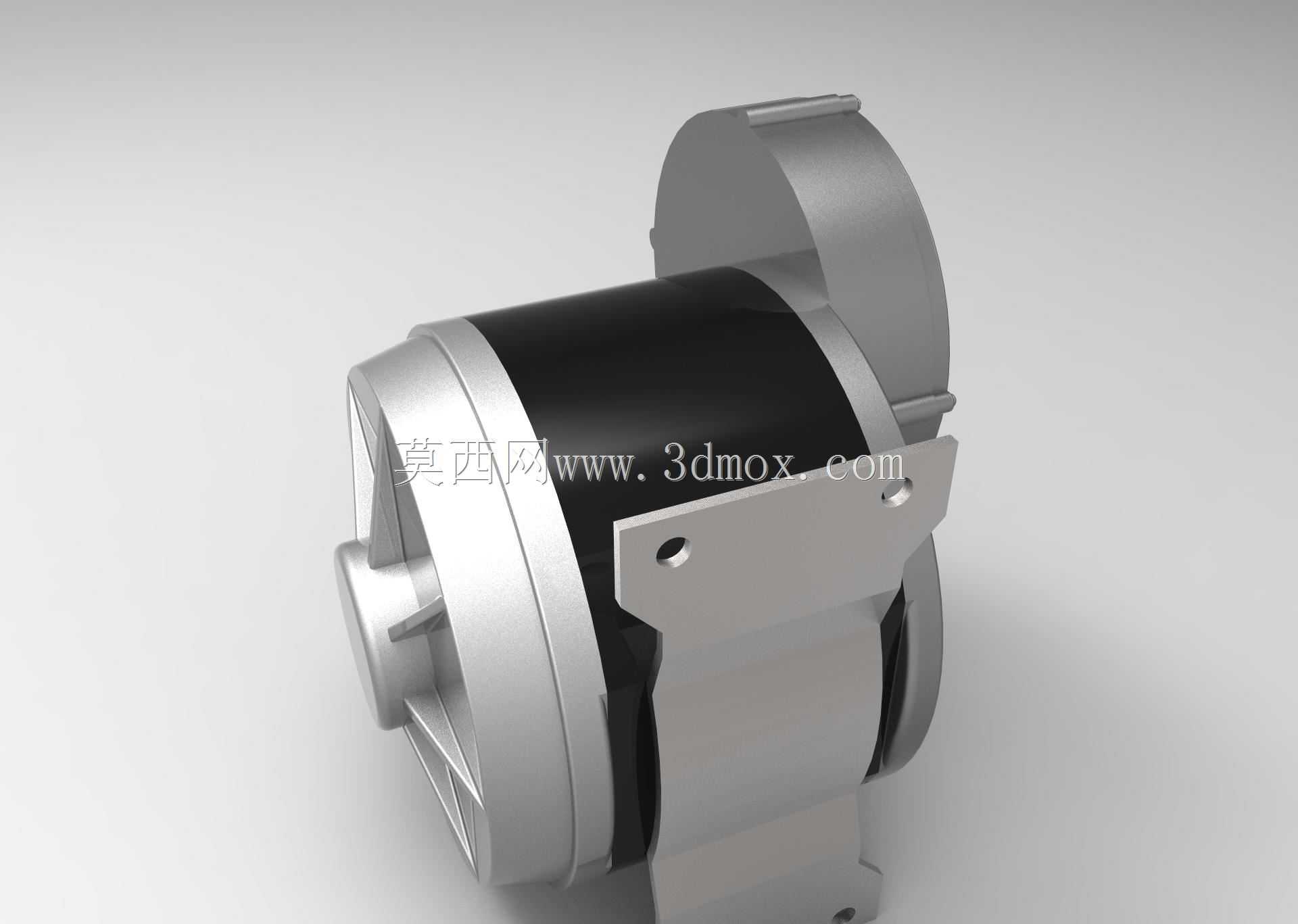

这款电动自行车驱动电机是面向轻型两轮代步出行场景开发的核心动力部件，主要适配常规民用电动自行车的动力输出需求，可直接安装于车辆后轮轮毂位置，承担电能向机械能转换的核心功能，为骑行过程提供稳定的辅助动力输出，降低骑行者的体力消耗，适配日常通勤、短途出行等多种使用场景。从实际用途来看，该电机可匹配常规城市电动自行车的动力参数要求，能够在起步、爬坡、匀速骑行等不同工况下输出适配的扭矩，既可以在平坦路面提供平稳的动力辅助，也能在小幅坡度路段提供足够的牵引力，保障骑行过程的顺畅性，同时其结构设计兼顾了传动效率与运行稳定性，能够适配日常高频次的使用需求。在功能特性上，该电机采用集成式结构设计，将定子、转子、传动连接结构与安装支座整合为一体，输出轴直接对接车轮传动结构，减少了额外传动环节的动力损耗，外壳采用辐条式端盖结构，既能够提升壳体的结构强度，也可以在运行过程中辅助散热，避免长时间高负载运行导致的温度过高问题；侧边的安装支座带有标准化的安装孔位，可直接匹配常规电动自行车的车架安装位，无需额外定制转接结构，降低整车装配的适配难度。从设计思路来看，整体结构围绕紧凑化、高适配性的方向开发，在保障内部定子转子有足够安装空间、满足功率输出要求的前提下，尽可能压缩电机的整体径向与轴向尺寸，避免占用过多车轮周边的安装空间，同时兼顾壳体的防护性能，能够阻挡日常骑行过程中的泥水、灰尘侵入电机内部，延长部件的使用寿命。在外形尺寸与安装边界上，该电机整体采用类圆柱主体加侧置安装支座的结构，安装支座上的两个固定孔位间距符合常规电动自行车车架的安装标准，输出轴的直径与伸出长度适配常规后轮轮毂的连接尺寸，整体径向尺寸控制在常规轮毂的适配范围内，安装后不会与车架、刹车部件、挡泥板等周边结构产生干涉，既可以用于新车型的配套装配，也可适配同规格旧车型的电机替换需求，安装过程无需对原有车架结构进行改动，适配门槛较低。
