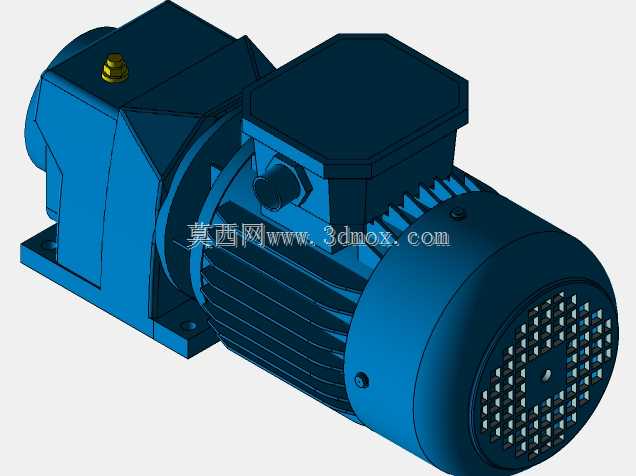

一体化斜齿轮减速驱动电机结构设计

这款一体化齿轮减速驱动单元，是工业传动场景中应用极为广泛的动力输出部件，常被部署在自动化生产线输送辊道、轻工包装设备主驱动、小型物料搬运机构、汽车装配线工装变位机构等场景中，承担低转速大扭矩的动力输出职能，可直接匹配负载端的安装接口，省去额外搭建传动链路的冗余设计，有效压缩整套设备的安装空间占比。从实际用途来看，该单元将异步驱动电机与斜齿轮减速模块做了共壳体集成设计，输入端直接承接电机转子的高转速输出，通过内部多级斜齿轮啮合传动完成转速折减与扭矩放大，最终从减速端的输出轴传递恒定扭矩，可适配恒定转速连续运行的工况，也能支持短时过载的启停需求，相比分体式的电机加减速器组合，共壳体设计消除了对接装配的同轴度误差，大幅降低运行过程中的齿轮偏磨、振动异响问题，延长整套传动单元的无故障运行周期。从功能特性来看，该单元的电机段采用了外置散热筋结构，沿电机壳体周向均匀分布的凸起筋条可大幅增加壳体与空气的接触面积，在连续运行过程中通过自然对流带走绕组产生的热量，无需额外加装强制风冷附件即可满足常规工况的散热需求；电机尾部的端盖采用格栅式通风防护结构，既可以阻挡大尺寸异物进入电机内部触碰运转部件，也能保障内部空气的流通换热效率；减速段采用硬齿面斜齿轮啮合设计，齿轮啮合重合度高，传动过程平稳无冲击，运行噪音远低于直齿轮传动结构，适合对噪音控制有要求的车间室内作业场景。从设计思路来看，该结构采用一体化集成的布局逻辑，将减速箱的输入轴直接与电机转子轴做同轴连接，省去了联轴器、连接法兰等中间对接部件，既减少了传动链路的功率损耗，也让整体结构更加紧凑；安装脚座与减速箱壳体做一体化铸造成型，安装基准面经过精密铣削加工，可直接贴合设备安装架的基准面完成固定，无需额外调整对接精度；接线盒设置在电机壳体的侧上方位置，预留了充足的线缆走线空间，方便现场布线时的线缆接入与防护处理，避免线缆弯折过度导致的绝缘层破损问题。从外形尺寸与安装边界来看，该单元整体为卧式长轴布局，电机段与减速段沿轴向依次排布，径向最大尺寸为电机壳体的外径尺寸，安装脚座的固定孔位采用标准孔距设计，可直接替换同功率等级的传统分体式传动单元；输出轴的轴伸长度、键槽尺寸均匹配通用工业安装标准，现场更换时无需对负载端的连接结构做二次改造；整体重心沿安装脚座的支撑面居中分布，卧式安装后运行稳定性强，不会因重心偏移产生额外的振动载荷，可适配水平安装、小角度倾斜安装等多种现场布置需求。
