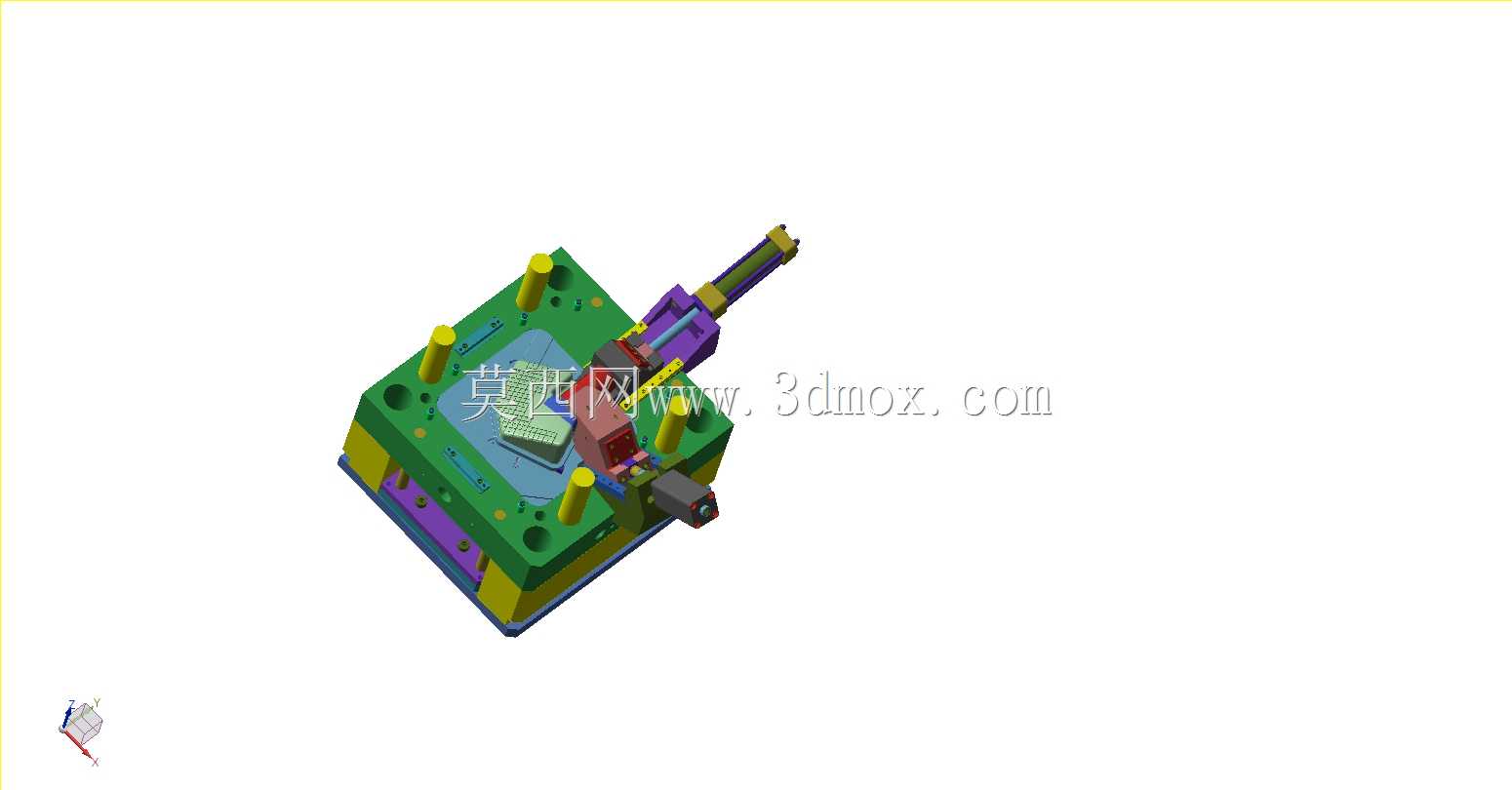

带倾斜液压滑块的箱盖注塑模具结构

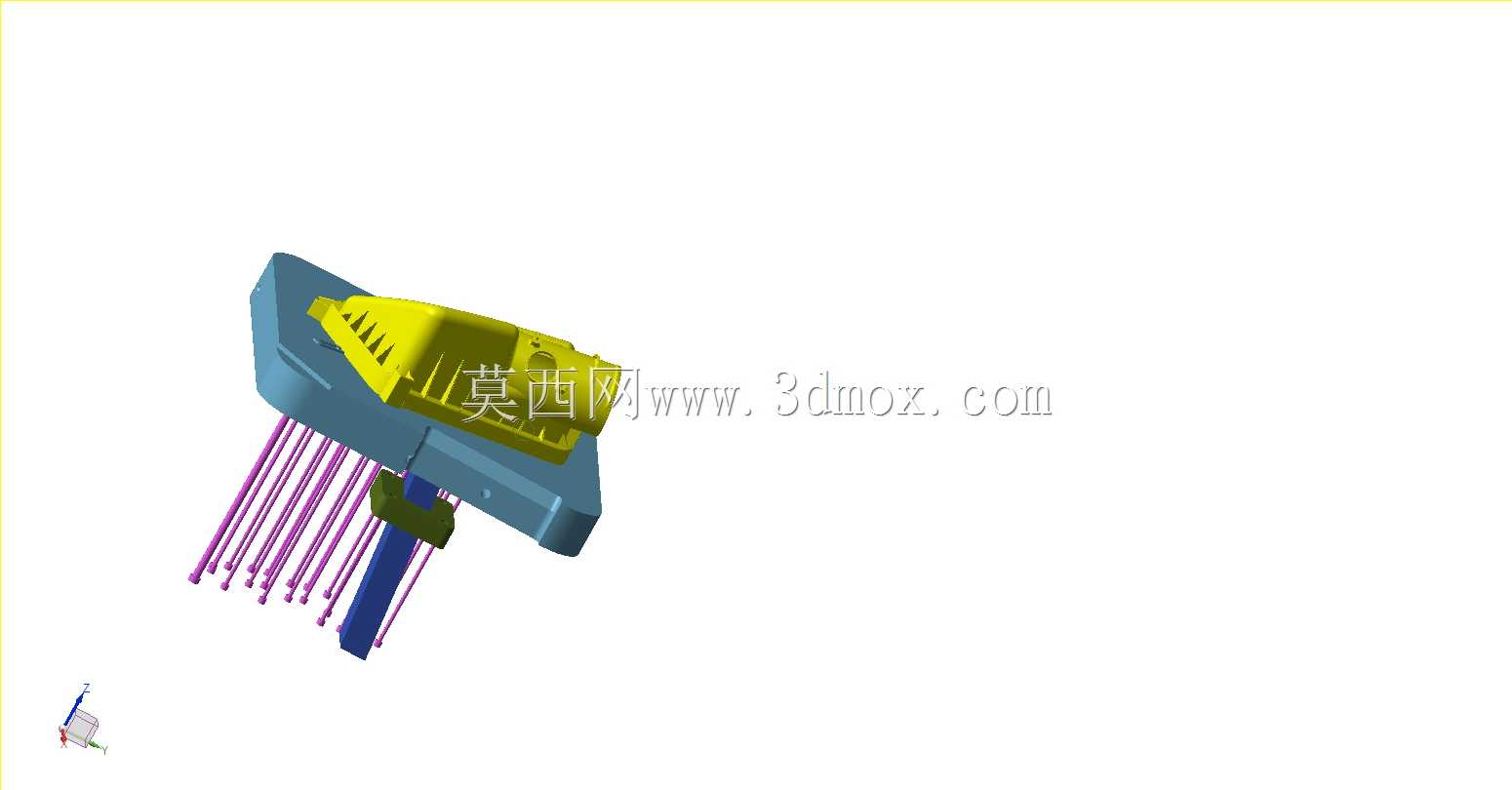

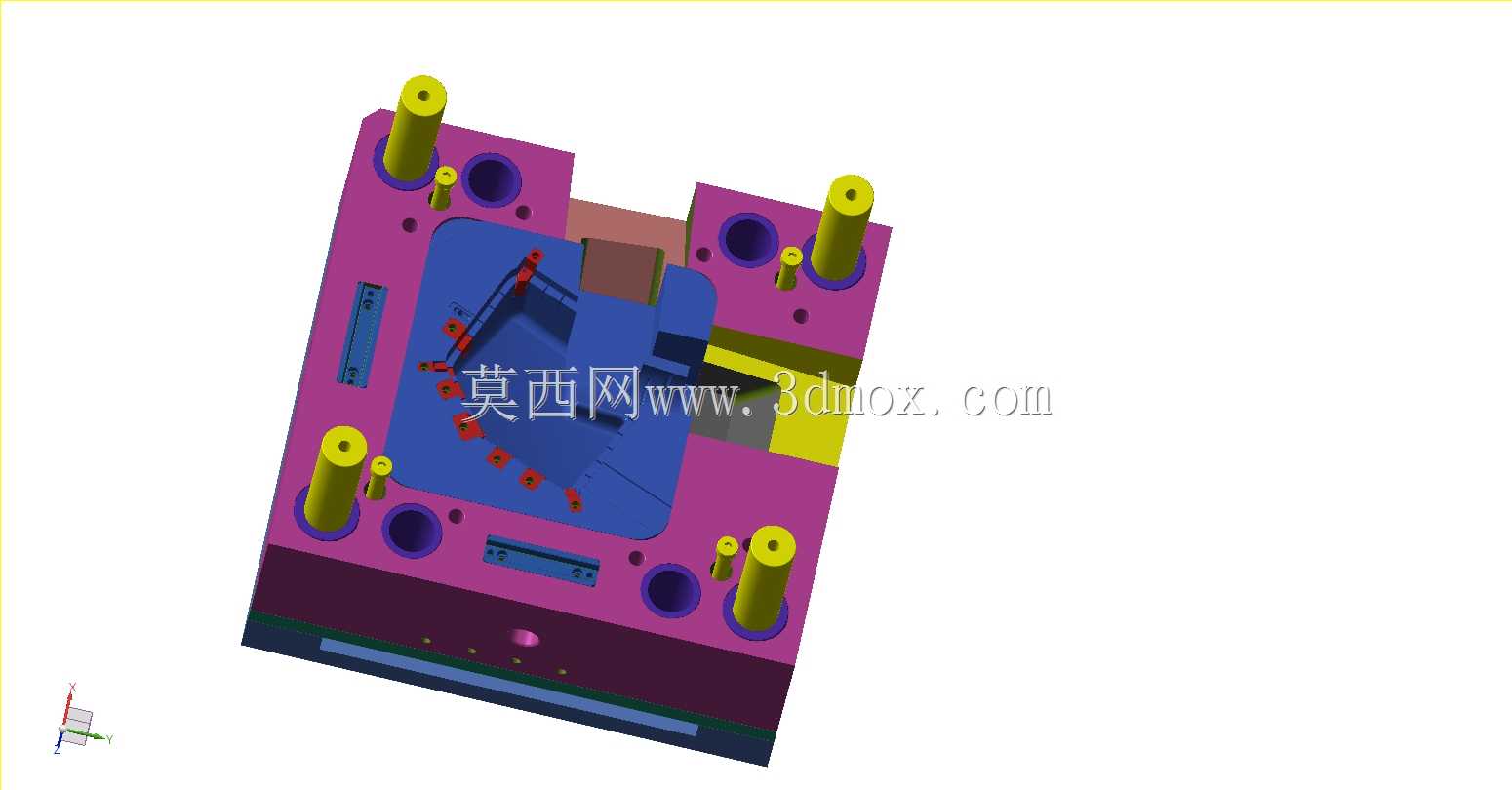

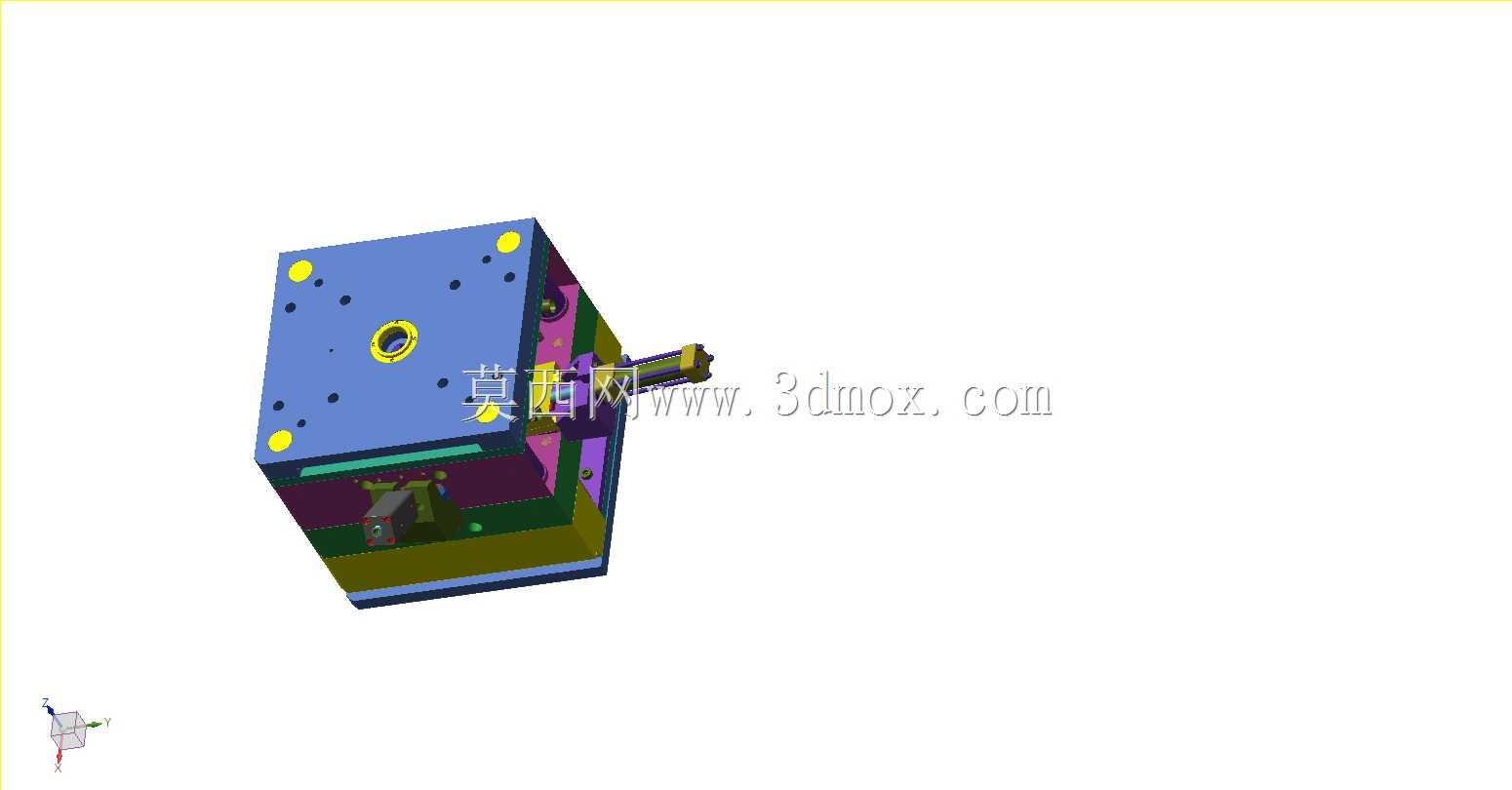

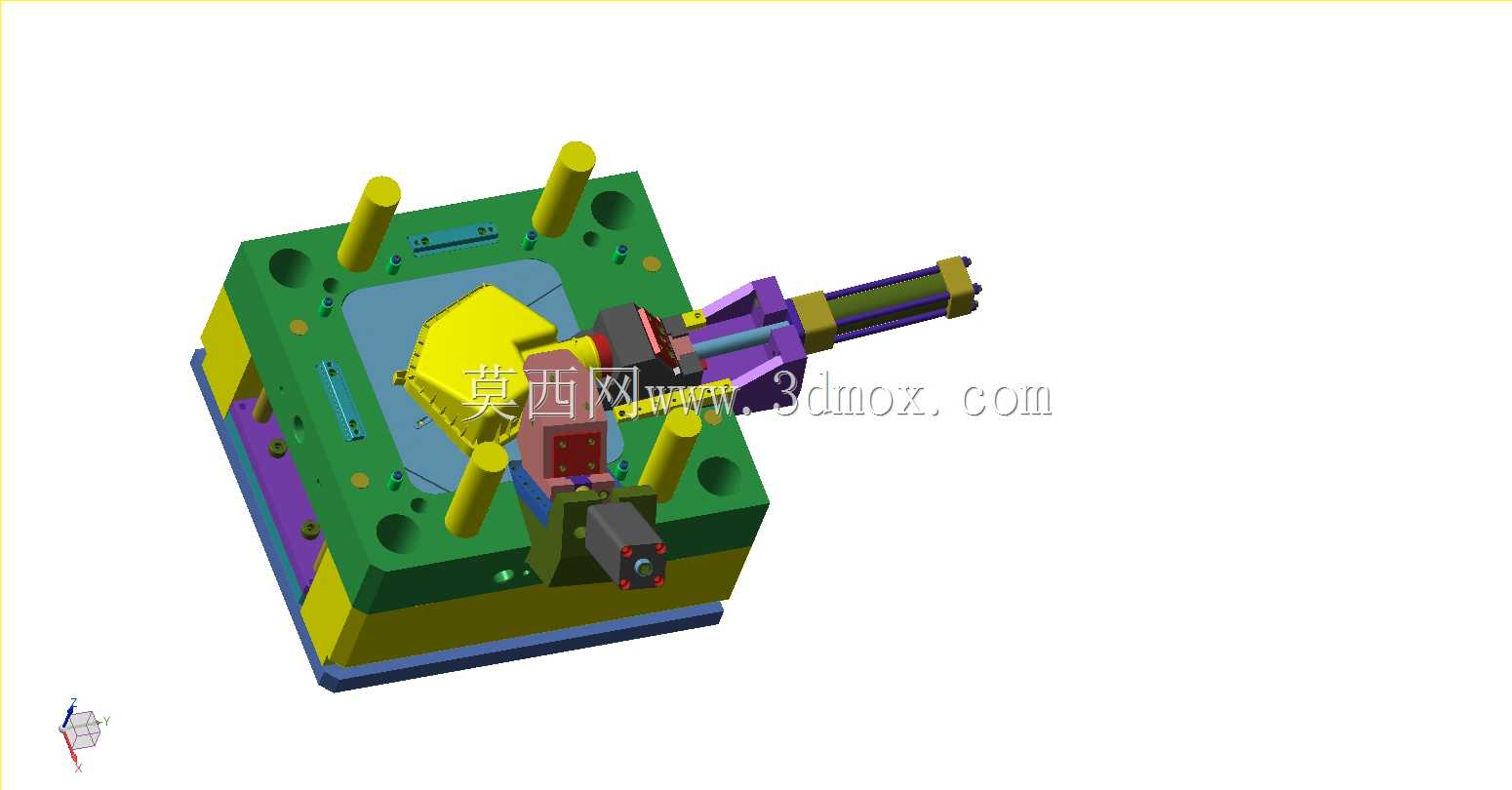

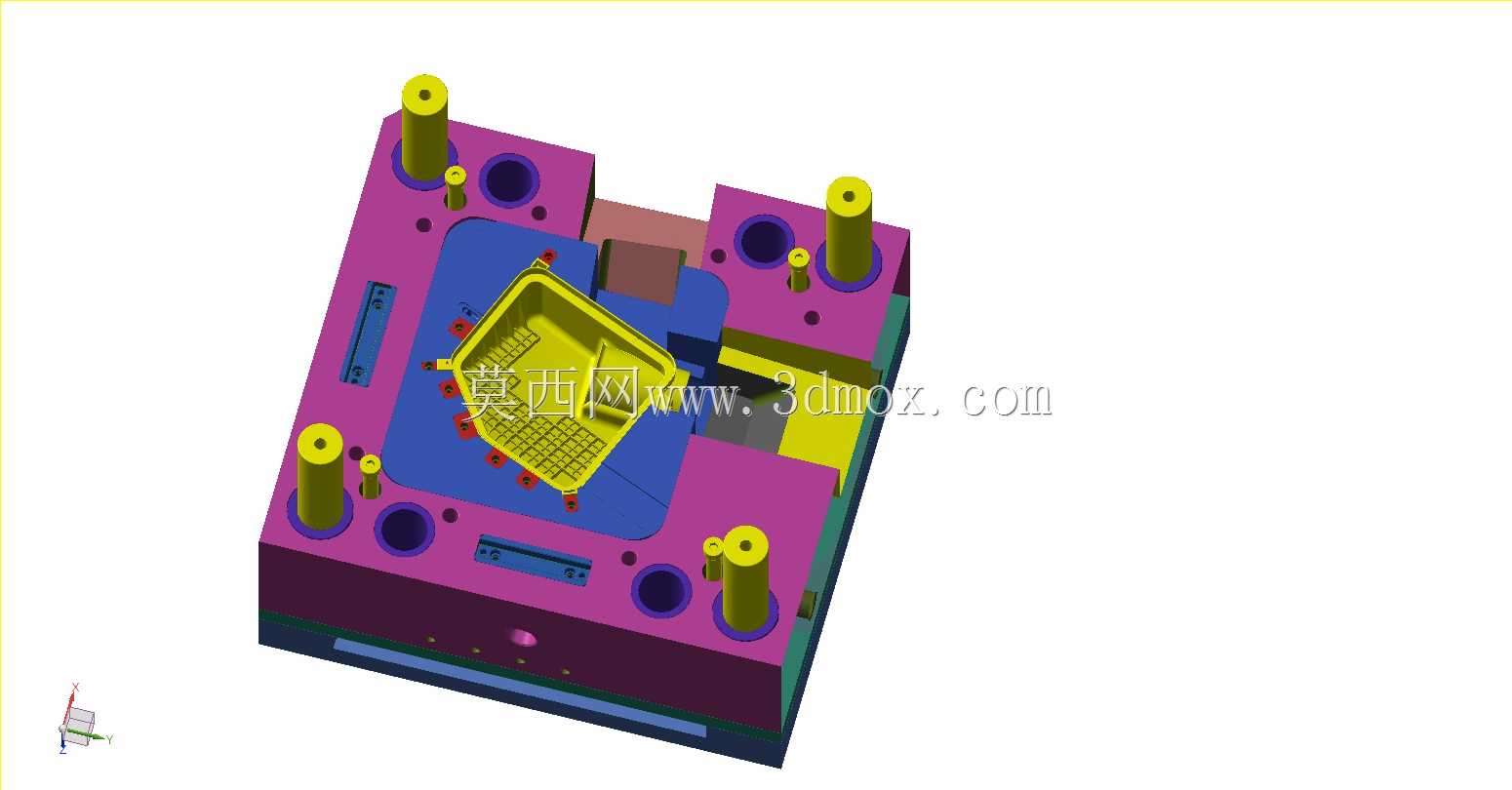

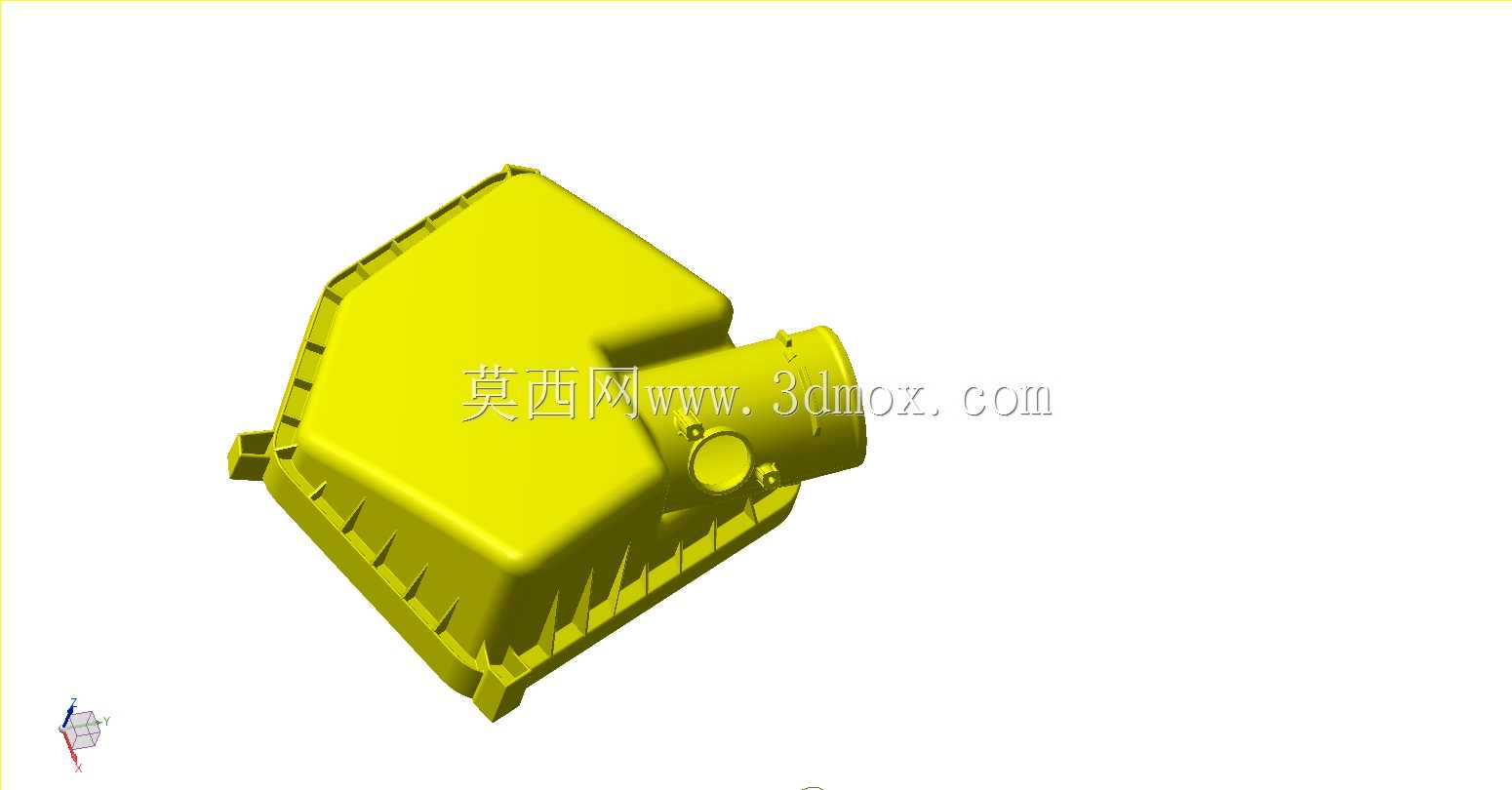

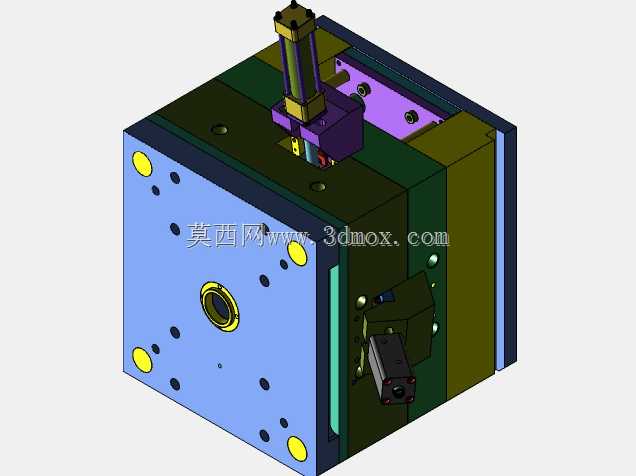

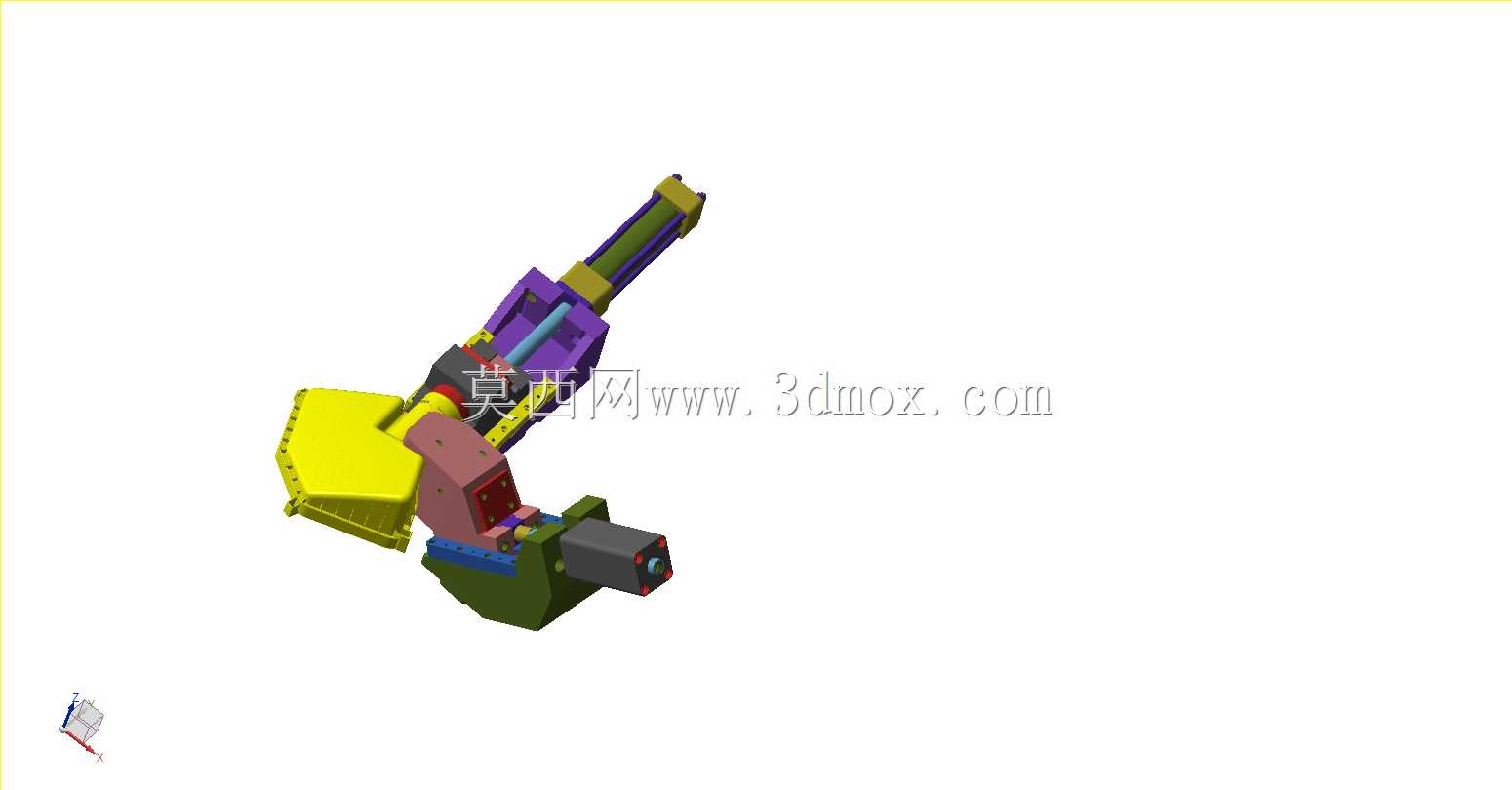

这套模具结构主要应用于带侧向凹凸结构的塑料箱盖类零件的批量注塑生产场景，常见于工业储物箱盖、设备防护箱盖、物流周转箱盖等塑料制品的成型加工环节，能够在单次注塑循环中完成复杂侧向结构的成型与脱出，避免多工序拆分加工带来的成型精度偏差与生产效率损耗。在实际生产用途上，该结构针对箱盖类零件侧边带倾斜卡扣、侧凹装配位的成型需求，通过倾斜布置的液压滑块机构实现侧向抽芯动作，解决传统斜导柱抽芯行程不足、抽拔力不够的问题，适配成型深度较大、包紧力较强的侧向结构，确保成型后的箱盖零件侧边结构完整无拉伤，满足后续与箱体的装配扣合精度要求。从功能特性来看，模具的定模部分设置了多组圆柱形导柱，合模过程中为动定模提供精准的导向定位，避免合模错位导致的型腔偏心、壁厚不均问题；倾斜布置的液压滑块通过独立液压油路驱动，抽芯动作平稳可控，可根据成型材料的包紧力调整抽拔速度与推力，防止抽芯过程中拉伤零件成型面；模板分层设置了流道、冷却回路的排布空间，能够在注塑过程中实现均匀的温度控制，减少零件成型后的翘曲变形量。设计思路上，整套结构围绕箱盖零件的成型倒扣方向进行布局，将液压滑块的抽芯方向与零件侧凹的脱模方向完全平行，避免抽芯过程中出现干涉卡滞；型腔部分围绕箱盖的主体外形做整体式镶件设计，便于后续磨损后的更换维护，降低长期生产的维护成本；滑块与模板的配合面设置了耐磨镶板，减少反复开合模动作带来的接触面磨损，长期维持模具的配合精度。在外形尺寸与安装边界上，模具整体为方形模架结构，四角的导柱突出模架表面，安装时需匹配对应吨位注塑机的拉杆间距，确保模架能够顺利装入注塑机模板；侧向伸出的液压油缸部分需要预留足够的安装与动作空间，避免油缸动作时与注塑机周边防护结构产生干涉；模具的总厚度适配常规卧式注塑机的容模厚度范围，上下模的安装螺孔位置符合标准模架的安装尺寸规范，可直接适配对应规格的注塑机装夹要求，无需额外做安装位的改装加工。
