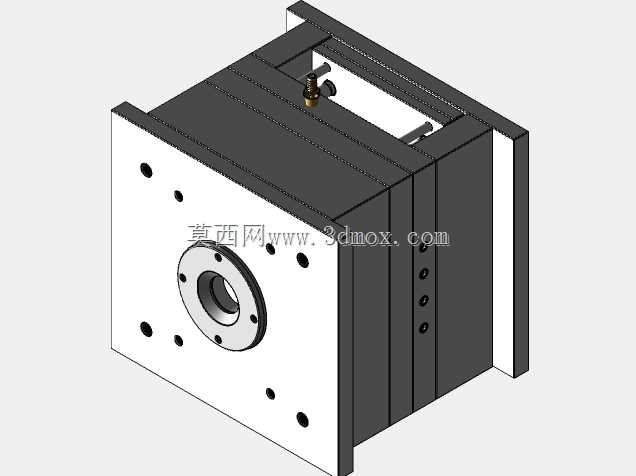

标准两板注塑模具模架整体结构设计

这套模架结构是注塑成型生产领域应用最广泛的基础模架构型，主要适配中小型平板类、壳体类热塑性塑料制品的批量注塑生产，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的生产场景，可直接搭载不同型腔型芯镶件完成对应产品的成型作业，无需重新搭建模架主体框架，能大幅缩短模具开发的整体周期。从实际生产用途来看，该模架承担了注塑过程中合模导向、型腔承压、浇注料流输送、冷却回路布设、顶出动作承载的核心功能，是整套注塑模具的承载基体，所有成型功能组件都需要依托该模架完成定位安装，其结构精度直接决定了最终成型产品的尺寸公差与外观质量。在功能特性设计上，这套模架采用经典的两板模直浇口结构，定模侧设置的定位圈可快速与注塑机射嘴完成对中校准，避免注塑过程中出现溢料、射偏问题；导柱导套采用对称分布式布局，合模过程中可提供精准的导向定位，抵消合模过程中产生的侧向偏移力，保证定模与动模的合模面贴合精度；模架侧面预留的冷却水道接口，可直接接入厂区冷却水循环系统，通过模架内部的循环流道带走注塑过程中传入模架的热量，避免模架因持续受热出现形变，影响合模精度；动模侧预留的顶出机构安装空间，可适配顶针、顶板、推块等不同形式的顶出结构，满足不同结构产品的脱模需求。设计思路上，这套模架遵循了标准化、通用化的设计原则，所有板件的厚度、导柱孔位、安装螺孔位置都匹配通用注塑机的安装尺寸规范，可适配不同吨位的卧式注塑机安装使用；模架的分型面设置在定模板与动模板的贴合面处，开模过程中浇注系统凝料会随产品一同留在动模侧，配合顶出机构可一次性完成产品与凝料的脱出，不需要额外设置凝料脱出机构，结构简单可靠，后期维护难度低，适合大批量连续生产场景。在外形尺寸与安装边界设计上，模架整体采用方正的立方体构型，各板件边缘做了倒角处理，避免安装搬运过程中出现锐边磕碰；定模侧的定位圈突出定模板安装面一定高度，可直接嵌入注塑机前模板的定位孔内完成快速定位，模架四周的安装压板槽位置匹配通用注塑机的压板固定尺寸，不需要额外加工安装位即可完成装夹；模架侧面的水嘴、接头接口都设置在模架轮廓的安全边界内，合模、开模过程中不会与注塑机的拉杆、安全门等部件发生运动干涉，预留的操作空间也方便后期生产过程中对接冷却水、清理排气口、更换易损配件。
