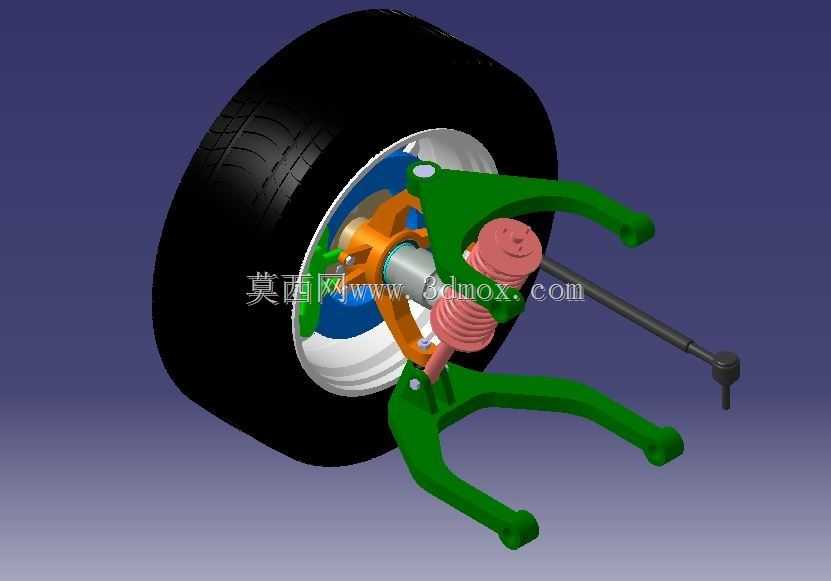

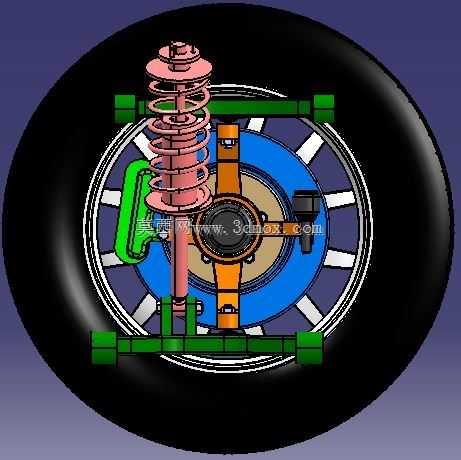

汽车双横臂悬架四分之一车轮结构

该结构为乘用车前悬常用的双横臂独立悬架四分之一车轮总成，主要应用于家用轿车、城市SUV的前轮悬架系统开发、底盘结构教学以及悬架运动学仿真验证场景，能够直观呈现独立悬架在车轮跳动、转向动作过程中的各部件联动关系，帮助研发人员快速理解悬架几何参数对车轮定位参数的影响规律，也可作为汽修专业、车辆工程专业的教学演示教具结构，降低悬架系统原理的理解门槛。整套结构围绕车轮承载与运动导向功能设计，上下两根叉形摆臂作为核心导向构件，分别通过衬套连接至副车架安装点，外侧通过球铰与转向节总成相连，能够精准约束车轮的运动轨迹，在车轮随路面起伏上下跳动时，保证车轮外倾角、前束角的变化处于设计合理区间，兼顾轮胎接地性能与行驶操控稳定性。转向节作为核心承载连接件，内侧集成了减震器安装支座，螺旋弹簧与减震器组成的减震总成上端连接车身减震塔，下端固定于转向节对应支座，能够过滤路面传递的颠簸冲击，衰减车身振动，提升乘坐舒适性；转向节外侧通过轮毂轴承连接车轮轮辋，承担车轮旋转的承载功能，轮辋搭配标准乘用车轮胎，还原真实车轮的装配状态。转向拉杆外端通过球头连接转向节摇臂，内端连接转向机输出端，可将转向机的横向位移转化为车轮的绕主销转动，实现车辆转向功能。设计过程中重点优化了上下摆臂的铰接点位置，通过合理设定主销内倾、后倾角度，保证转向回正性能与直线行驶稳定性，同时预留了各部件的运动间隙，避免车轮上下跳动、大角度转向时出现部件运动干涉。安装边界方面，上下摆臂的内侧安装点间距、减震器上支座安装位置均参考主流紧凑型家用车的前舱布局设定，摆臂长度、球头摆角范围匹配16-18英寸轮辋的安装需求，轮心到减震器上支座的垂直距离符合同级别车型的悬架行程设计要求，可直接适配同平台车型的悬架方案验证，无需大幅调整安装点位即可完成虚拟装配验证，有效缩短底盘结构的前期开发周期。
