家用影音设备红外遥控手持终端结构设计

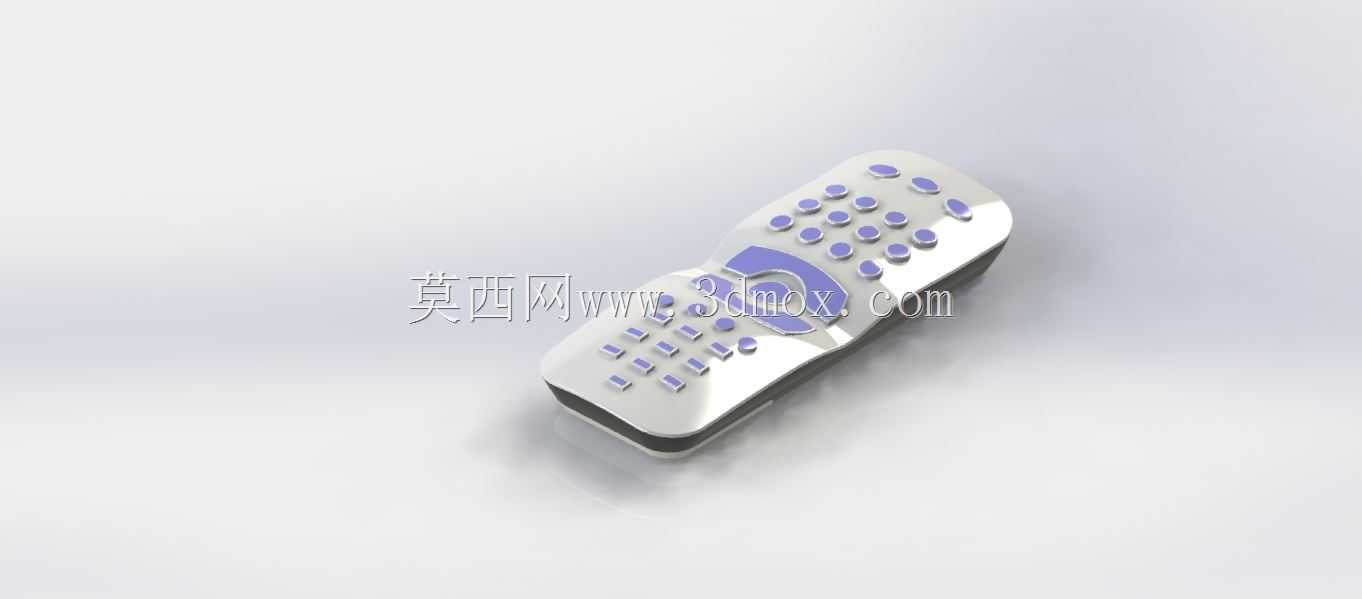

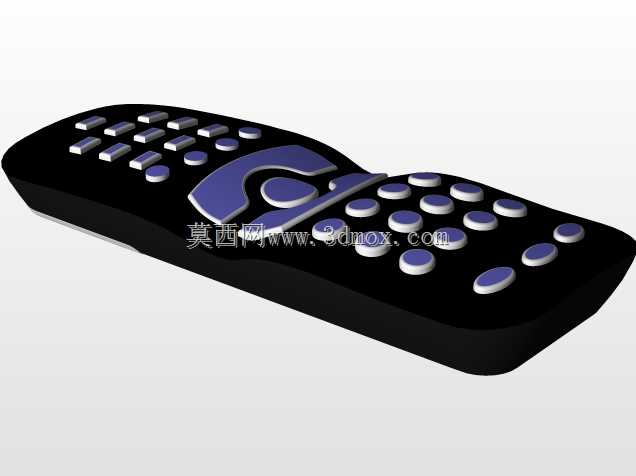

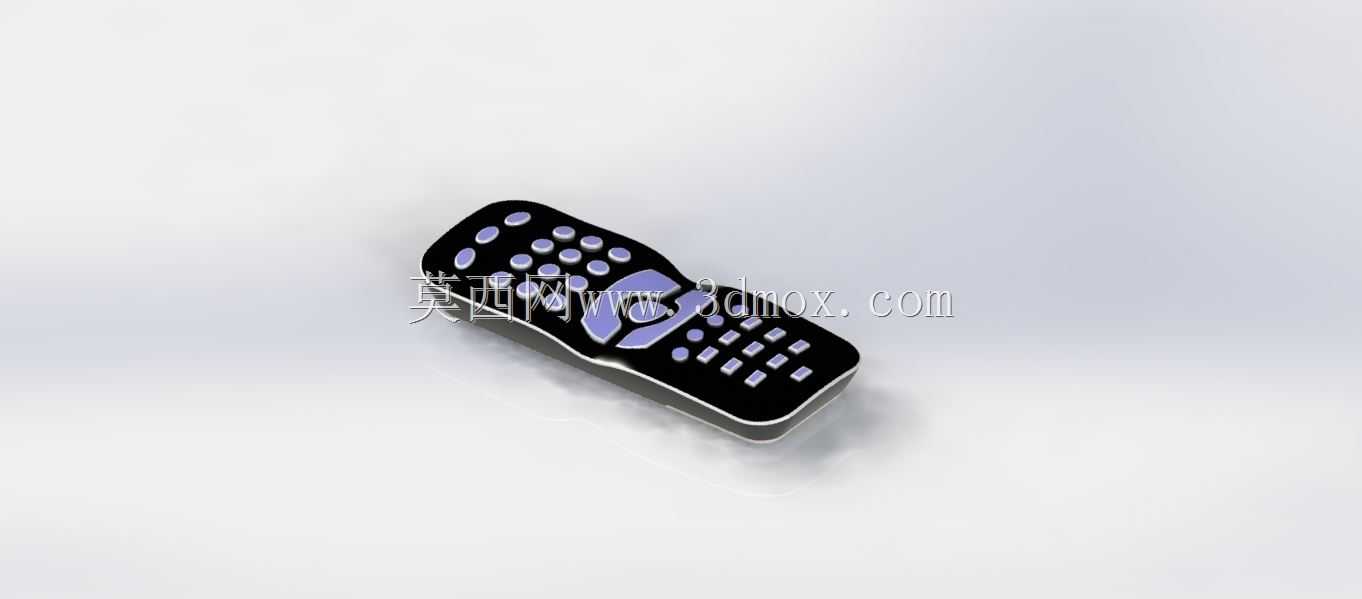

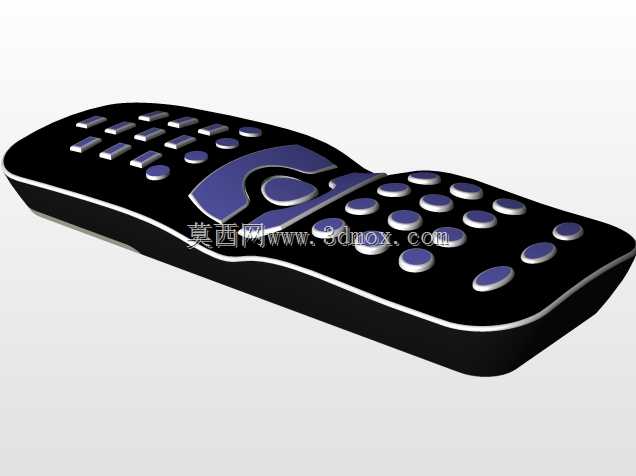

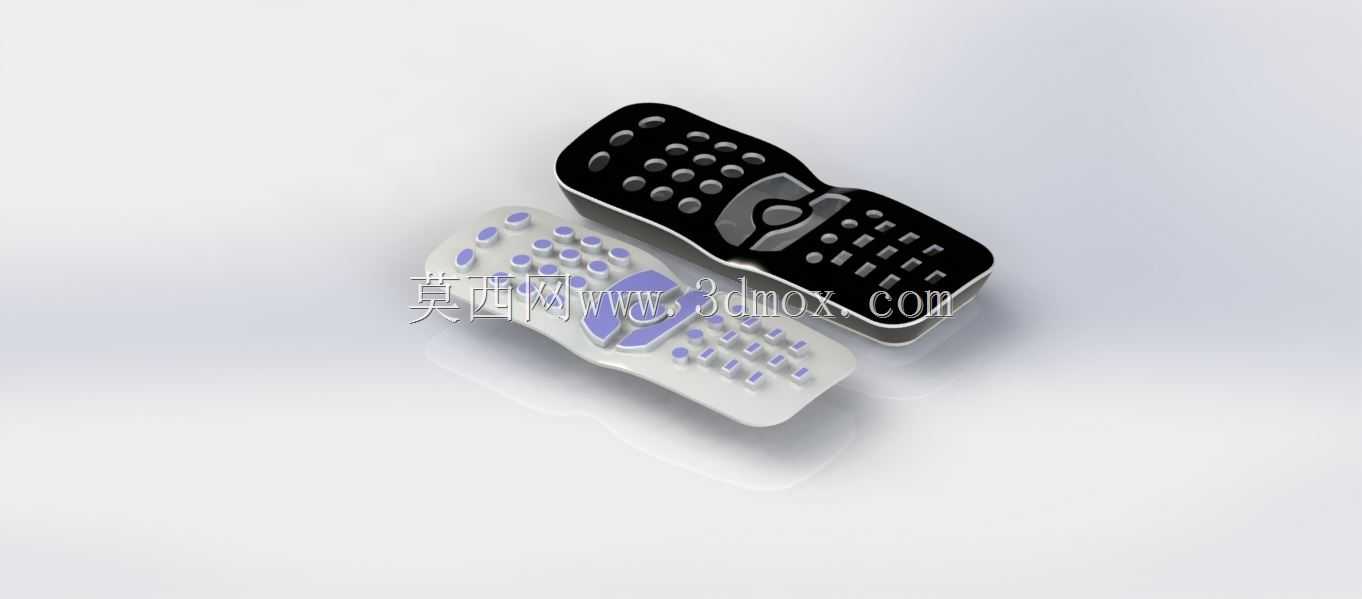

　　日常家用场景里，这类手持遥控终端是影音设备交互最常用的载体，不管是客厅的机顶盒、智能电视、家庭影院功放还是投影设备，都需要通过这类手持终端完成指令输入，不需要用户起身触碰设备本体，在3-8米的常规客厅使用距离内完成频道切换、音量调节、功能设置等操作，是消费电子领域普及率极高的人机交互配件。从结构设计的角度出发，这款遥控终端采用长条形弧面收边的手持形态，整体轮廓贴合成年人手掌自然握持的曲线，侧边做了1.5mm的圆角过渡，避免长期握持产生硌手的触感，整机厚度控制在18mm以内，单手握持时拇指可以自然覆盖到核心功能按键区域，不需要频繁调整手持位置就能完成绝大多数高频操作。按键区域做了明确的功能分区，最上方是电源开关与信号输入源切换按键，

　　中间区域是方向导航与确认按键，下方排布数字按键与功能扩展按键，不同功能的按键做了尺寸与表面纹理的区分，高频使用的导航确认键尺寸比普通数字按键大30%，表面做了内凹的弧面处理，盲操作时可以通过触感快速定位，不需要视线紧盯按键区域就能完成操作，符合客厅暗光环境下的使用需求。外壳采用上下壳扣合的装配结构，卡扣均匀分布在壳体四周，配合内部的定位柱实现装配精度控制，上下壳合模缝控制在0.1mm以内，避免日常使用中缝隙进灰、积污的问题，壳体表面采用哑光磨砂的处理工艺，既可以减少手持时的指纹残留，也能提升握持时的摩擦力，减少意外滑落的概率。内部结构预留了两节7号电池的安装仓空间，电池仓位于手持区域的下半部分，

　　装配电池后整机重心落在手掌握持的中心位置，不会出现头重脚轻的握持感，电池仓盖采用卡扣式设计，不需要额外螺丝固定，更换电池时可以直接徒手开启，同时仓盖与壳体配合处做了限位筋设计，避免长期使用后仓盖松动脱落。红外发射头位于整机最顶端的居中位置，发射窗口做了45度的斜角处理，保证信号发射的覆盖角度可以达到水平120度、垂直60度的范围，用户不需要将遥控器精准对准设备的接收窗口，只要大致朝向设备方向就能完成信号传输，适配不同摆放位置的影音设备。电路板安装位预留了2mm的安装间隙，周边设计有支撑筋位，避免手持时的挤压力传递到电路板上导致元件虚焊，按键采用导电硅胶材质，按键行程控制在1.2mm，按压力度设置在1.2N-1.8N区间，

　　按压时有清晰的反馈触感，不会出现按键过软误触或者过硬按压费力的问题。从安装边界的角度来看，这款遥控器的整体长度控制在150mm，宽度50mm，日常放置在茶几、电视柜上占用的空间极小，配套的收纳槽只需要预留1606025mm的空间就可以平稳放置，不需要额外的固定结构。设计过程中优先考虑了长期使用的耐用性，壳体选用ABS材质，抗冲击强度可以满足1米高度自由跌落至水泥地面不出现壳体开裂的要求，按键硅胶材质经过耐疲劳测试，可以承受超过10万次的按压不出现回弹失效的问题，红外发射元件的选型匹配常规38kHz的载波频率，兼容市面上绝大多数主流品牌的影音接收设备，不需要额外的信号适配。
