带方形控制端法兰连接直角流体阀结构

　　这款直角式流体阀主要应用在小通径流体输送管路的通断控制场景，常见于小型液压动力单元、实验台流体回路、小型化工配料管路这类空间紧凑的布设环境中，区别于直通阀的直线流道设计，直角结构可以直接完成管路90度转向的衔接，不需要额外加装直角弯头，能有效减少管路的接头数量，降低流体泄漏的风险点。从实际使用场景来看，这类小尺寸流体阀适配的管路通径不大，主要负责支路流体的通断切换，不像主路大阀承担大流量输送任务，更多是针对细分支路的精准控制，比如设备冷却回路的支路通断、小型润滑系统的供油控制，都能看到这类结构阀件的应用。

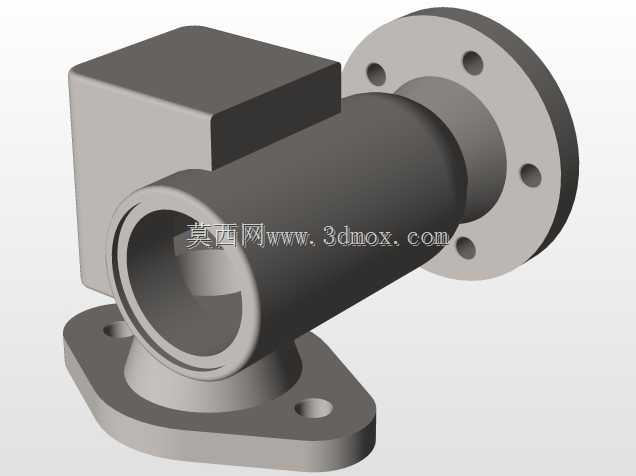

　　从功能特性上看，这款阀采用双法兰安装结构，侧部的圆形法兰用于和外接管路对接，法兰面上均匀分布四个安装孔，对接时可以通过螺栓均匀锁紧，保证密封面的压合均匀性，避免局部压力不足导致的流体渗漏；底部的菱形安装法兰则用于将阀整体固定在安装基座或者设备面板上，法兰上的两个安装孔采用腰型孔设计，安装时可以小范围调整固定位置，降低安装时的孔位对位精度要求，适配现场安装的公差偏差。阀体上部的方形结构是阀的控制端安装位，用来加装手动旋钮、电磁驱动头或者气动执行机构，方形结构的平面可以为执行机构提供稳定的安装定位面，避免执行机构工作时出现周向转动，保证驱动动作的传递精度。

　　设计思路上，这款阀的流道采用等径直角过渡，流道转角处做了圆弧顺滑处理，没有直角锐边，流体经过转角时不会产生强烈的紊流，能有效降低流体流经阀件时的压力损失，同时减少流道内的介质滞留死角，避免输送带有微小颗粒的介质时出现颗粒沉积卡滞阀瓣的问题。阀体的壁厚设计根据不同部位的受力情况做了差异化处理，流道主体部分因为直接承受管路内的流体压力，壁厚保持均匀一致，保证承压能力的同时避免不必要的材料浪费；法兰连接部位因为要承受螺栓锁紧的预紧力，局部做了加厚处理，避免螺栓锁紧时法兰出现变形导致密封失效；上部方形控制端的壁厚则根据执行机构的安装受力做了加强，保证执行机构反复动作时不会出现安装位开裂的问题。

　　从安装边界来看，这款阀的整体外轮廓没有多余的外凸结构，所有安装连接面都做了凸台设计，安装时不需要额外预留太大的操作空间，侧部法兰的对接面和底部安装法兰的固定面互相垂直，布设管路时可以直接将阀固定在基座平面上，侧部对接水平方向的管路，下部对接垂直方向的管路，整体占用的安装空间比“直通阀加直角弯头”的组合方案小30%左右，非常适合空间局促的设备内部管路布设。阀的流道进出口同轴度控制在合理公差范围内，对接管路时不会出现管路别劲的问题，能有效降低管路安装时的内应力，避免长期使用过程中因为应力集中导致的管路开裂或者密封失效。另外，阀体的外部结构没有复杂的曲面，加工时无论是采用金属切削加工还是铸造成型，都能比较容易地保证尺寸精度，后续的表面处理工序也不需要复杂的工装，适合批量生产加工。在实际选型适配时，这款阀可以根据输送介质的不同更换内部的密封件，适配水、液压油、低腐蚀性化工流体等多种介质，使用场景的覆盖范围比较广。
