桌面式双出风口微型冷却装置结构设计

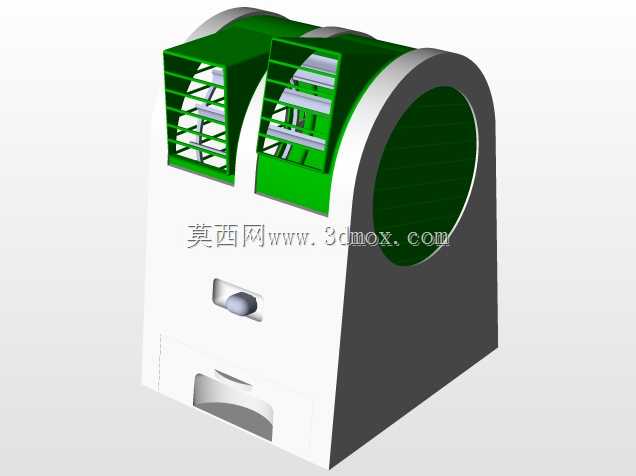

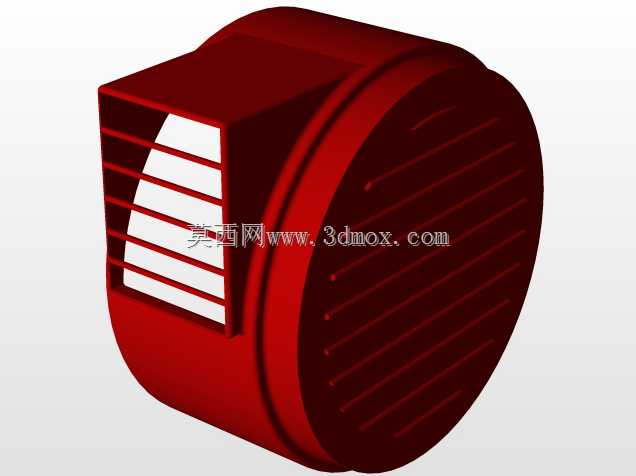

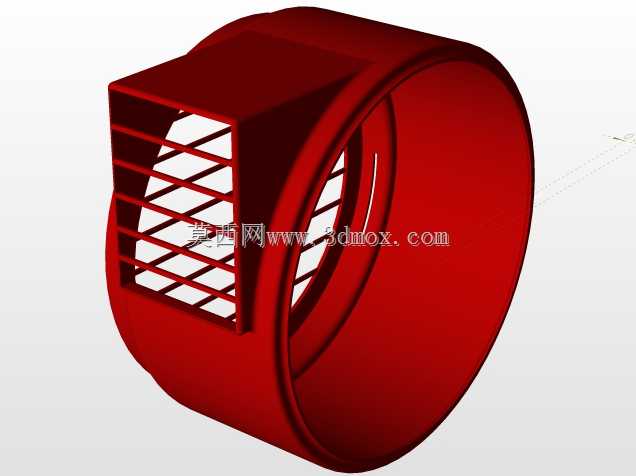

　　这款微型冷却装置的结构设计，核心瞄准小范围定点降温的使用场景，区别于大型工业冷却设备的广域覆盖需求，它的适配场景集中在桌面工位局部降温、小型电子设备周边散热、狭小密闭空间内的定点风冷循环这类对设备体积有严格限制的工况。从实际使用逻辑出发，设计时首先敲定了双出风口的布局结构，两个独立出风栅格采用倾斜角度设置，能够同时覆盖两个相邻的降温点位，避免单出风口送风范围狭窄的问题，出风栅格内部做了分层导风条设计，每一层导风条的倾角经过反复调整，能够让送出的气流形成均匀的面状覆盖，而非集中的柱状气流，减少直吹带来的不适感，同时提升小范围内的温度均匀性。

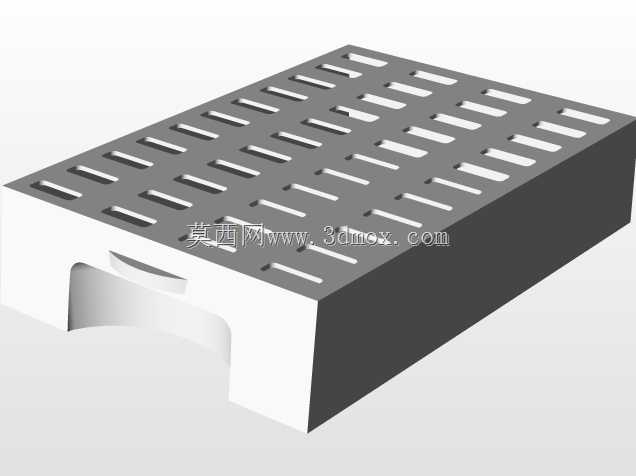

　　设备的主体壳体采用圆弧过渡的异形结构，侧面的大尺寸圆形区域是进风通道的预留位，进风侧与出风侧形成90度的风道转向，这种结构设计一方面能够压缩设备的整体进深尺寸，让设备可以稳定放置在狭窄的桌面边缘，不会占用过多的操作空间，另一方面弧形的进风导流面能够减少气流进入风道时的风阻，降低风机运转时的紊流噪音，适合在安静的办公、实验场景下使用。壳体正面预留了控制按键的安装位，按键采用下沉式嵌入设计，与壳体表面保持齐平，既避免日常使用时的误触，也能减少灰尘从按键缝隙进入设备内部的概率，按键下方设置了抽拉式的储液槽结构，这部分是为蒸发式冷却功能预留的安装空间，储液槽采用抽拉可拆卸结构，方便日常添加冷却介质或者清理槽内的积尘，抽拉结构的配合间隙控制在0.2mm以内，既保证抽拉动作顺畅，也能避免槽内液体渗漏到设备内部的电路区域。

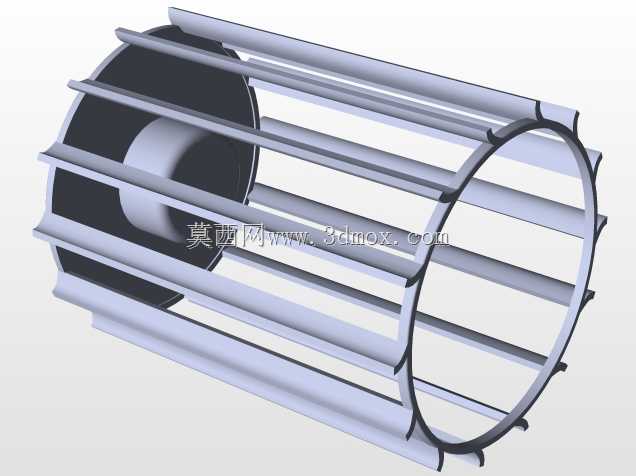

　　从安装边界的尺寸控制来看，设备整体的底面做了平整化处理，四个角位预留了防滑胶垫的安装槽，不需要额外的固定支架，直接放置在平整台面即可稳定使用，整体的重心经过配平计算，落在设备底面几何中心偏后10mm的位置，即使受到轻微的外力触碰也不会出现前倾翻倒的问题。风道内部的结构设计做了等截面优化，从进风口到两个出风口的流道截面积变化率控制在15%以内，避免气流在流道内出现流速突变造成的能量损失，风机的安装位设置在进风口与出风通道的衔接位置，安装位周边预留了减震胶圈的安装槽，能够隔绝风机运转时产生的振动传递到壳体上，进一步降低设备运行的整体噪音。

　　在结构细节的处理上，设备的壳体拆分为前壳、后壳、上盖三个主要部件，部件之间采用卡扣加螺丝的组合固定方式，卡扣设置在壳体的内侧边缘，能够实现装配时的快速定位，螺丝固定位设置在设备底部的隐藏区域，不会破坏设备外观的整体性，同时方便后期的拆解维护。出风栅格的叶片厚度控制在1.2mm，既保证足够的结构强度不会在气流冲击下产生形变，也不会因为叶片过厚阻挡出风面积，栅格的通风率经过测算达到65%以上，能够保证风机输出的气流最大限度地送到目标区域。储液槽的内部做了液位限位凸台，添加冷却介质时不需要刻意观察液位，到达限位高度时介质就不会继续流入，避免加注过量造成溢出。设备的后侧预留了电源线的出线口，出线口位置做了圆弧倒角处理，避免电源线长期弯折出现外皮破损的问题，出线口周边也预留了线卡的安装位，可以根据使用场景的走线需求固定电源线的走向，避免线缆杂乱影响桌面操作。
