带挂钩扭转弹簧结构设计方案

　　在日常的机械结构设计场景里，扭转弹簧的应用覆盖了从民用小五金到工业设备的极宽范畴，小到文具夹、柜门合页的复位结构，大到工业设备的扭矩缓冲、工位复位机构，都能见到这类带挂钩扭簧的身影。这类扭簧的核心作用，是在绕自身簧体轴线发生扭转角位移时，储存对应弹性势能，在外部载荷卸除后输出反向扭矩，带动相连构件回到初始工位，本质是通过簧丝的弯曲扭转变形实现力的存储与释放，和压簧、拉簧依靠轴向变形的受力逻辑有本质区别。做这类扭簧的三维建模时，首先要明确实际工况的边界条件：先确定需要输出的额定工作扭矩，再结合安装空间的限制敲定簧体的中径尺寸——簧体中径不能过小，否则会导致簧丝内侧弯曲应力超过材料许用值，提前出现疲劳断裂；也不能过大，

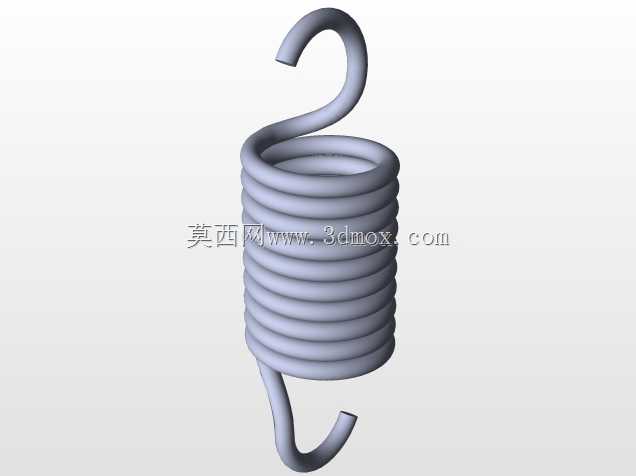

　　不然会占用过多安装空间，甚至在扭转过程中出现簧体失稳、径向晃动的问题。簧丝直径的选取要匹配扭矩需求，常规碳素弹簧钢的许用弯曲应力可以参考材料手册取值，建模时要注意簧圈之间预留合理的间隙，避免扭转过程中相邻簧圈互相摩擦剐蹭，既会损耗输出扭矩，长期使用还会磨损簧丝表面，降低零件使用寿命。两端挂钩的结构形式是设计的重点，本次模型里的上下异向挂钩，是针对特定安装场景做的适配：上端的大圆弧挂钩用于挂接固定机架上的圆柱销，下端的直钩用于卡入活动构件的卡槽内，挂钩的弯折半径不能小于簧丝直径的1.5倍，否则弯折处会出现应力集中，在反复扭转受力时最先出现断裂。建模过程中要先绘制螺旋线作为簧体的路径，螺旋线的圈数要结合工作扭转角确定，

　　要保证在最大工作扭转角下，簧体仍然有足够的剩余圈数维持弹性，不会出现并圈卡死的情况；之后绘制两端挂钩的空间路径，要注意挂钩和簧体衔接处的曲率要平滑过渡，不能出现硬折角，避免应力集中。安装边界方面，这类扭簧通常需要配套心轴使用，心轴的直径要比簧体内径小0.5到1毫米，既可以给扭簧的扭转提供导向，避免簧体径向偏移，又不会因为间隙过小导致簧体扭转时和心轴发生摩擦卡滞；心轴的长度要略大于簧体的总高度，防止扭簧在扭转过程中沿轴向窜动脱出。实际选型应用时，还要考虑工作环境的影响，如果是在潮湿或者有腐蚀介质的场景使用，要对应选择不锈钢或者做过表面防腐处理的簧丝材料，如果是高频往复扭转的工况，要选择疲劳强度更高的合金弹簧钢，

　　并且在设计时适当降低许用应力的取值，预留足够的安全系数。很多新手设计师在做扭簧选型或者建模时，容易忽略扭转方向的问题，扭簧的旋向要和实际工作时的扭转方向匹配，保证工作时簧圈是被拧紧而不是被拧松，否则会导致簧圈间隙变大，输出扭矩达不到设计要求，甚至出现挂钩脱开的故障。另外挂钩的开口尺寸也要和被连接件的尺寸匹配，上端挂接圆柱销的挂钩开口要略大于销径，方便装配，下端卡入卡槽的直钩长度要足够，避免工作过程中受载脱出，同时直钩的角度要和卡槽的接触面贴合，保证扭矩传递均匀，不会出现局部应力过大压坏卡槽的情况。从结构细节来看，簧体的两端要做并紧处理，也就是首尾的半圈簧丝和相邻簧圈贴合，这样可以让扭簧的受力更均匀，避免端部簧圈在受载时出现翘起变形。建模时完成整体结构后，可以通过软件的简单受力仿真，检查簧丝各个位置的应力分布，重点查看挂钩弯折处、簧体和挂钩衔接处的应力值，如果出现应力超标的位置，要及时调整弯折半径或者簧丝直径，优化结构直到应力分布在合理区间。这类基础扭簧的结构看似简单，但每一处尺寸参数都和实际使用性能直接相关，没有冗余的设计结构，每一个弯折、每一圈簧丝的参数都是为了匹配实际工况的扭矩、安装空间、使用寿命要求，是机械弹性元件里非常典型的基础构件，掌握这类零件的设计逻辑，对后续做更复杂的弹性机构、复位结构都有很强的参考价值。
