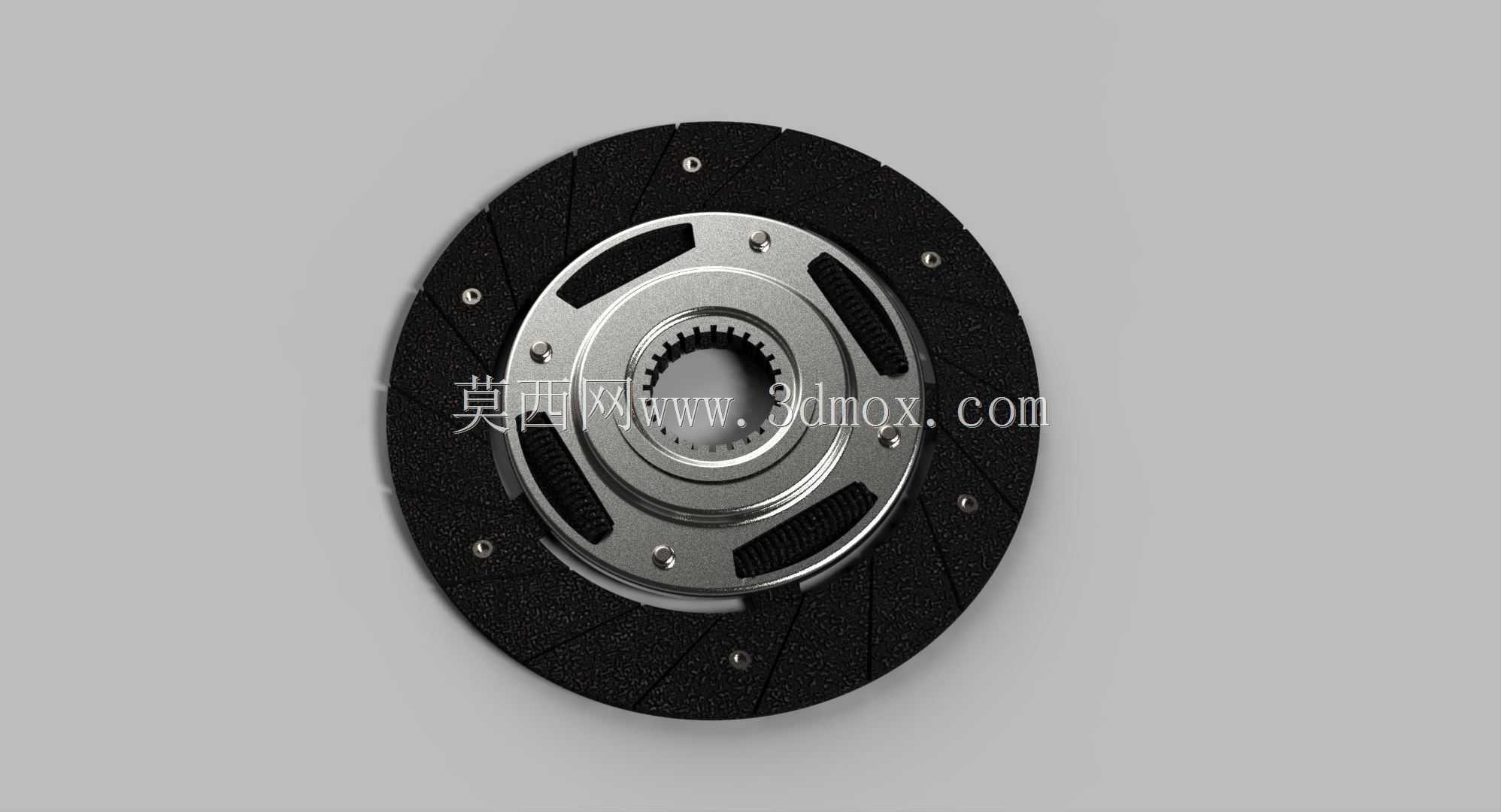

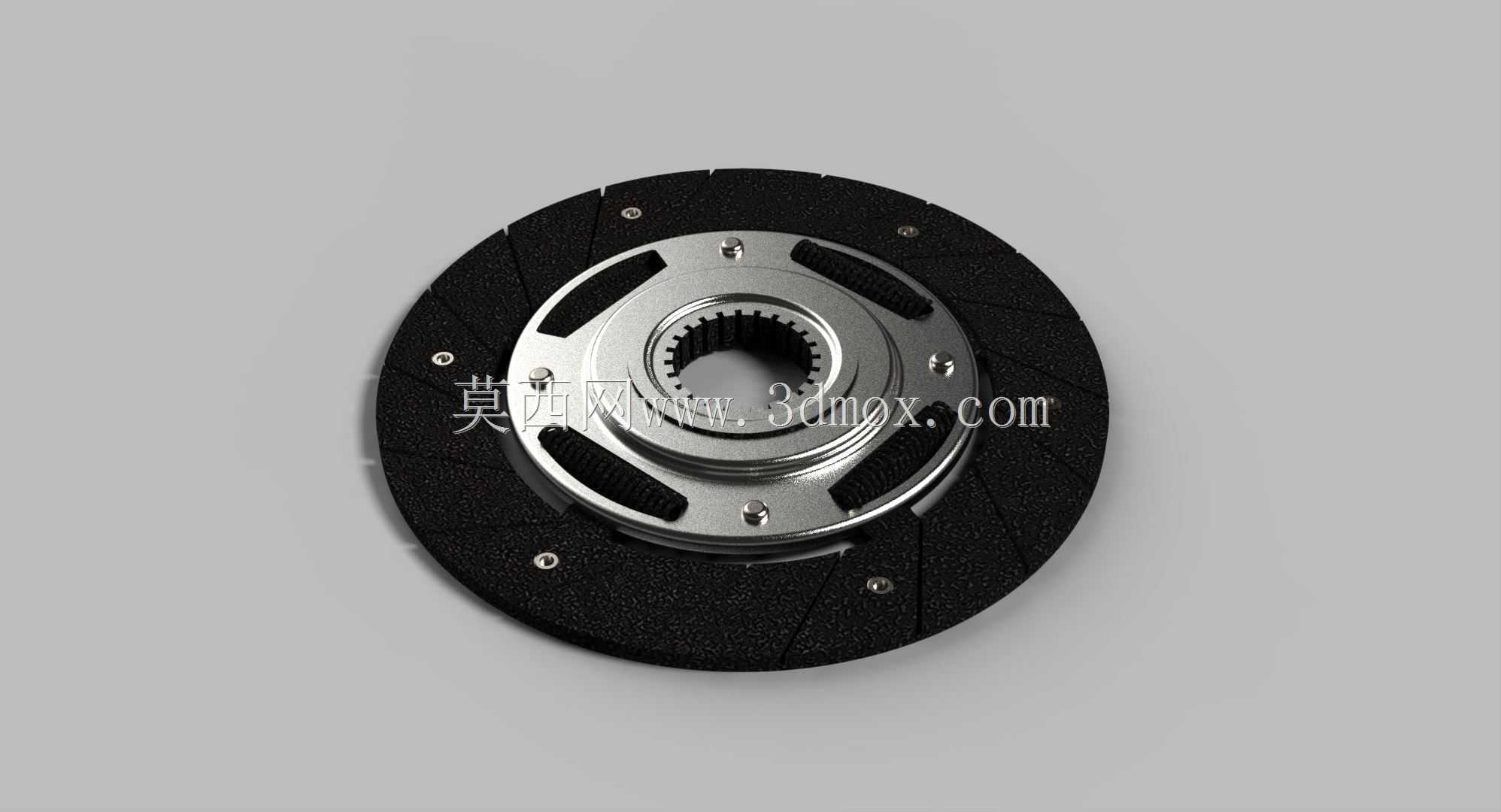

乘用车传动系统摩擦式离合器从动盘结构

该离合器从动盘是手动挡乘用车传动系统中的核心衔接部件，主要布置在发动机飞轮与变速器输入轴之间的动力传递路径上，承担着动力接合、切断以及传动减震的核心作用，是保障车辆平稳起步、顺畅换挡、防止传动系过载的关键结构。在日常车辆行驶场景中，当驾驶员踩下离合器踏板时，从动盘会在分离机构的作用下与发动机飞轮端面脱离接触，暂时切断发动机向变速器传递的动力，此时可以完成挡位切换操作；当驾驶员缓慢松开离合器踏板时，从动盘会在膜片弹簧的压紧力作用下逐步与飞轮贴合，依靠摩擦面的摩擦力逐步传递发动机扭矩，带动车辆平稳起步，避免传动系统受到刚性冲击。

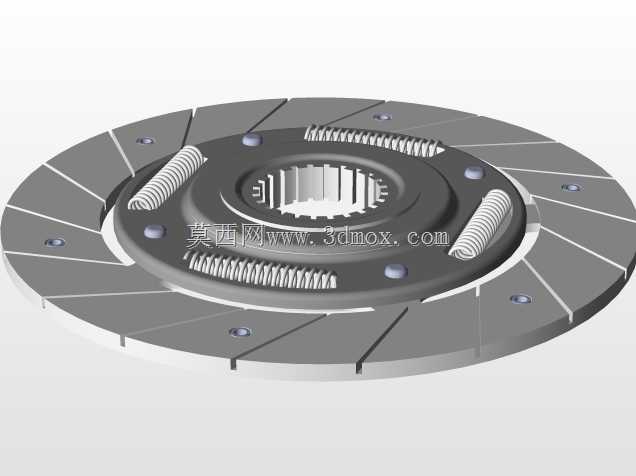

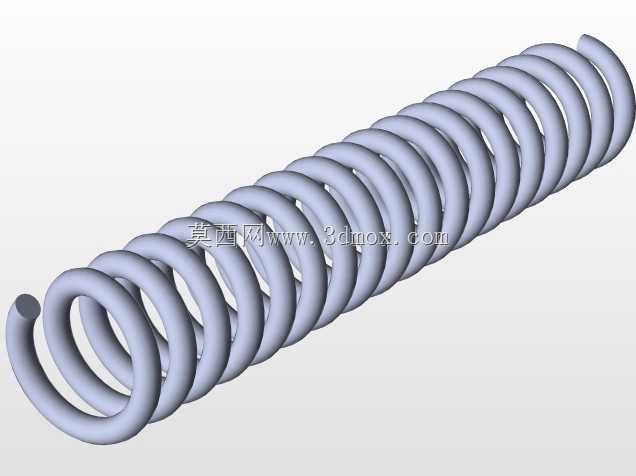

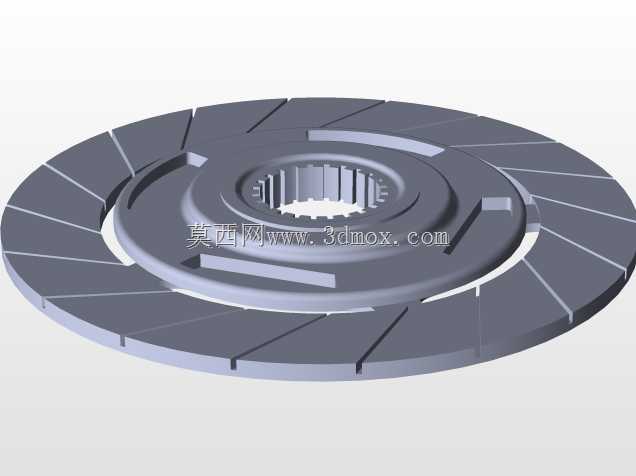

从结构设计来看，该从动盘采用分体式组合结构，中心为带内花键的钢制轮毂，内花键齿形与变速器输入轴的外花键完全匹配，既可以沿输入轴轴向顺畅滑动实现分离与接合动作，也可以可靠传递旋转扭矩；轮毂外围设置了多组周向布置的减震弹簧，能够有效吸收发动机运转时产生的扭转振动，过滤动力传递过程中的冲击载荷，避免振动直接传递到变速器及后续传动部件，提升整车行驶的平顺性，降低传动系零部件的疲劳损耗。两侧的环形摩擦片采用高摩擦系数的耐磨复合材料制作，通过铆钉与从动盘钢片牢固连接，摩擦面经过平面度精加工处理，保证与飞轮、压盘接合时能够全面接触，避免局部偏磨导致的扭矩传递不稳、打滑抖动等问题；摩擦片表面预留了合理的散热间隙，在频繁半联动操作产生高温时，可以引导空气流通带走摩擦热量，避免摩擦材料过热烧蚀失效，延长部件使用寿命。

在安装边界设计上，该从动盘的整体外径匹配对应车型压盘与飞轮的摩擦工作面尺寸，中心花键的齿数、模数、压力角完全适配对应型号的变速器输入轴，从动盘总厚度符合离合器分离行程的设计要求，安装时无需额外修改周边部件即可直接适配；从动盘上的动平衡校准结构经过配重处理，保证高速旋转时的动平衡精度，避免高转速下出现抖动、异响等问题，适配家用乘用车日常城市通勤、高速行驶等多场景下的使用需求，能够稳定传递发动机输出的额定扭矩，在过载工况下可以通过摩擦片的轻微打滑保护发动机与变速器内部的齿轮、轴类零件不受冲击损坏。
