商用车底盘钢板弹簧悬挂结构设计

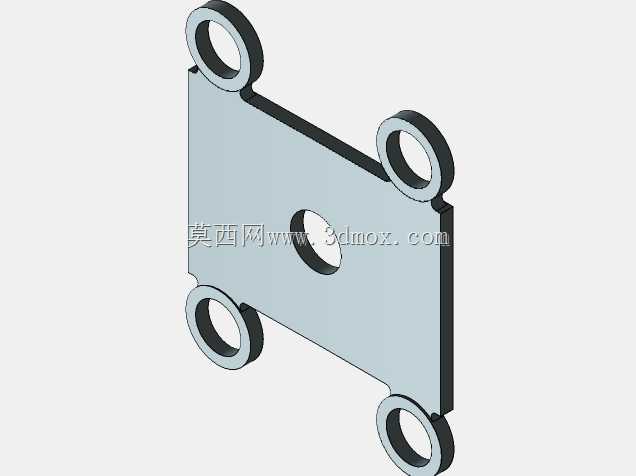

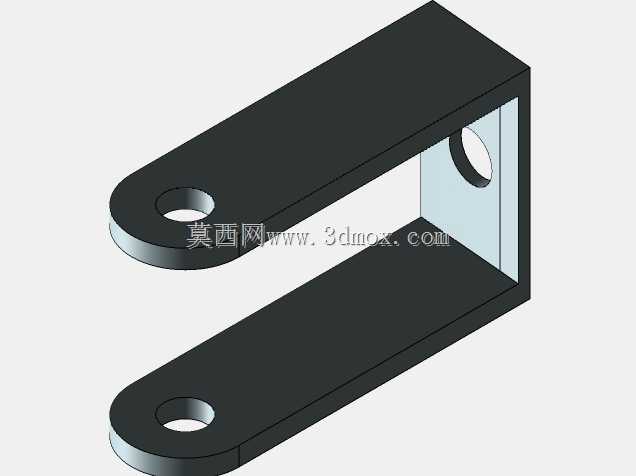

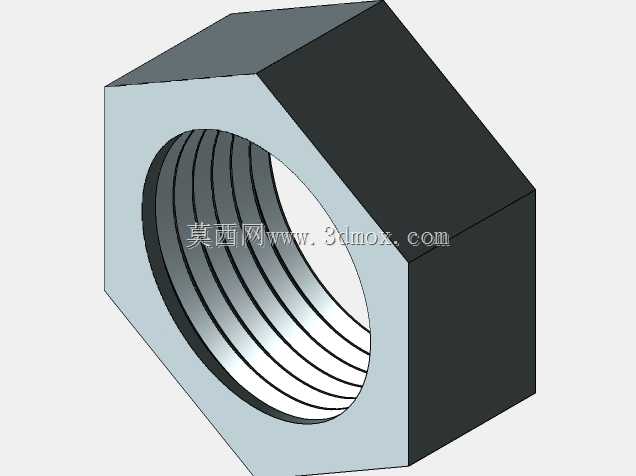

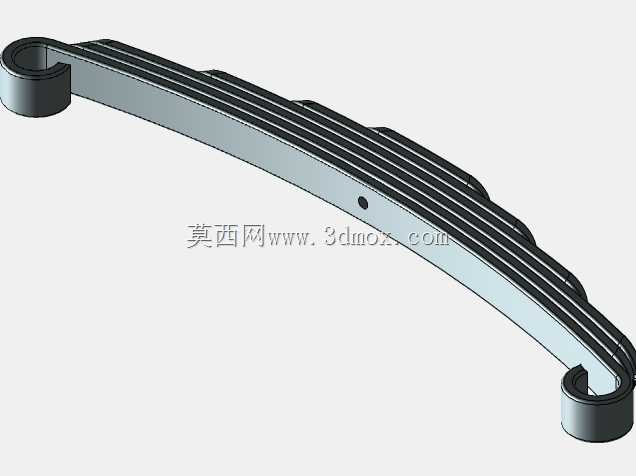

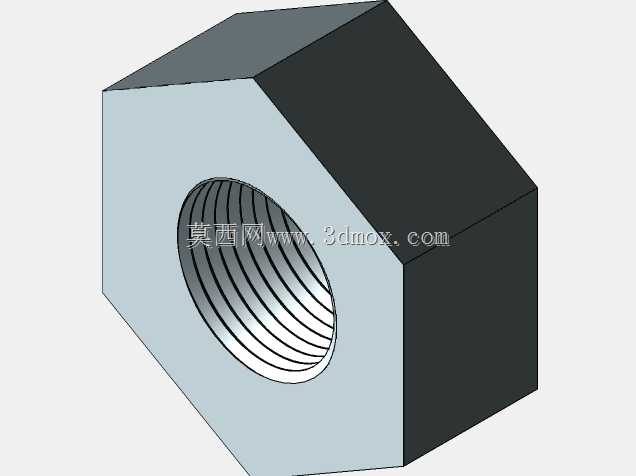

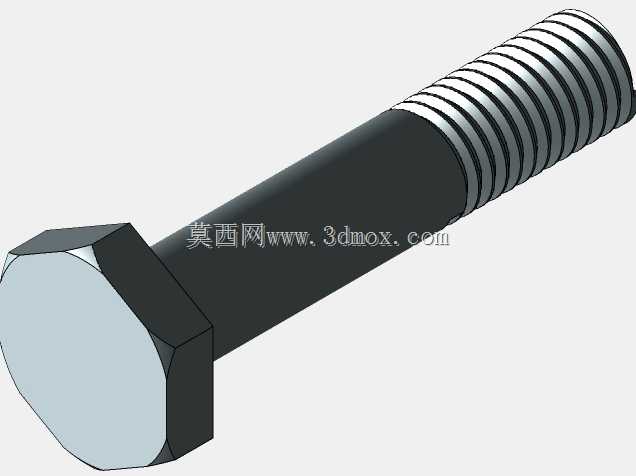

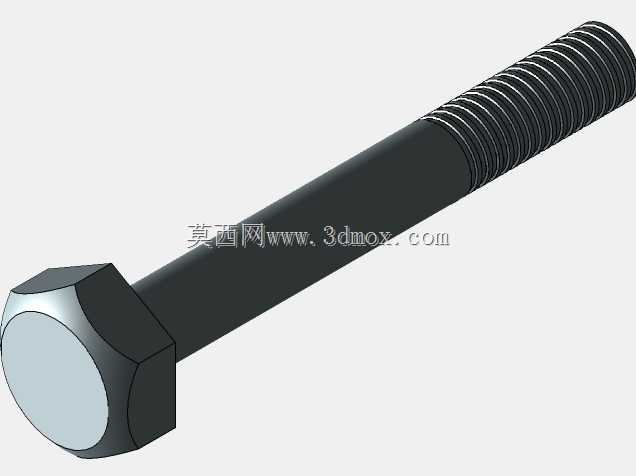

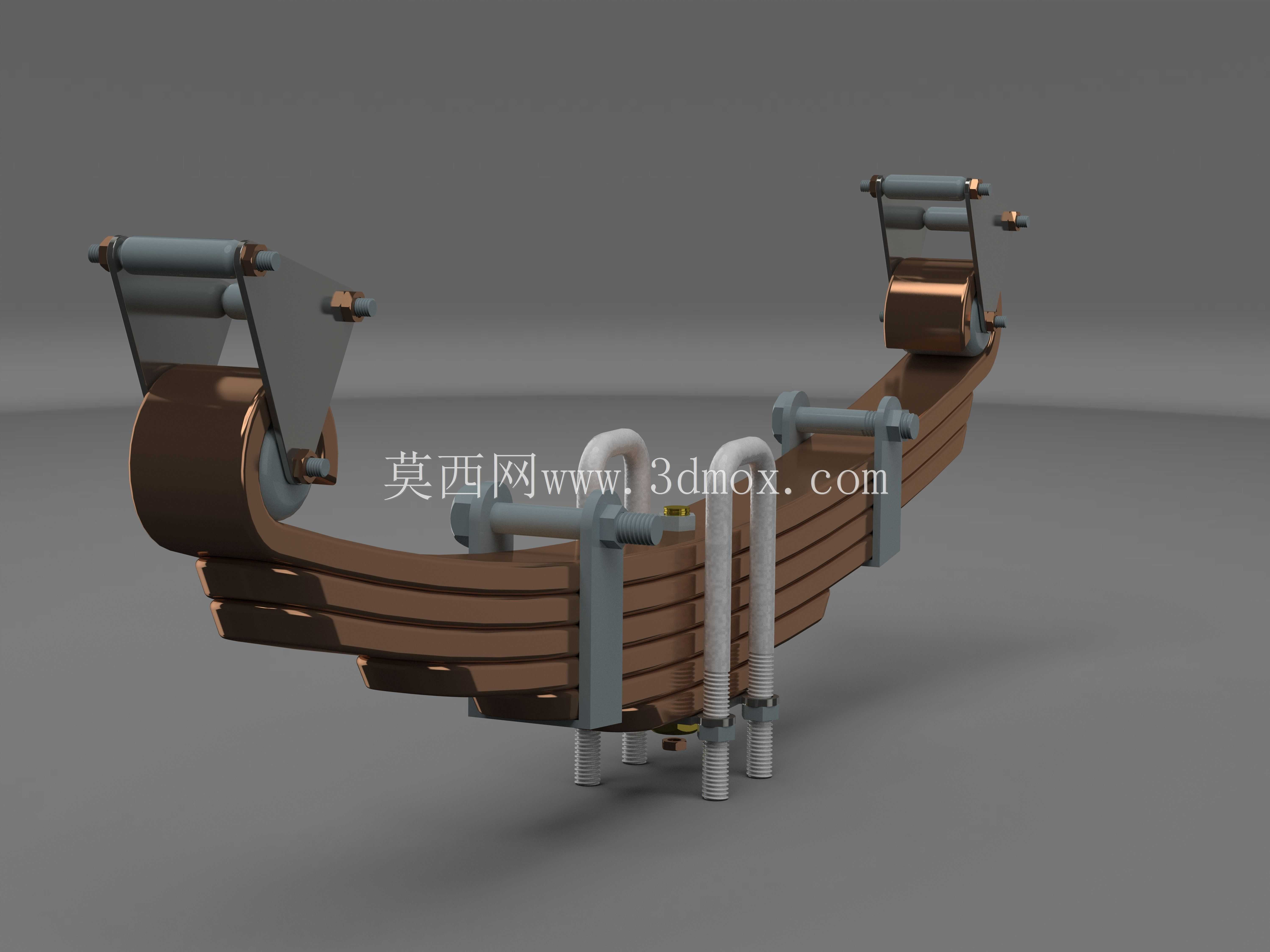

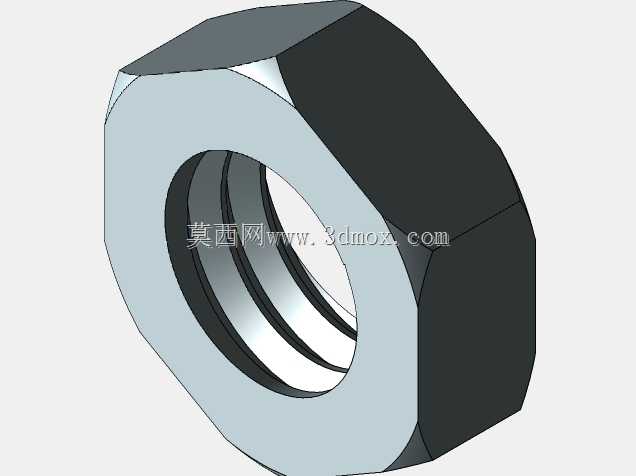

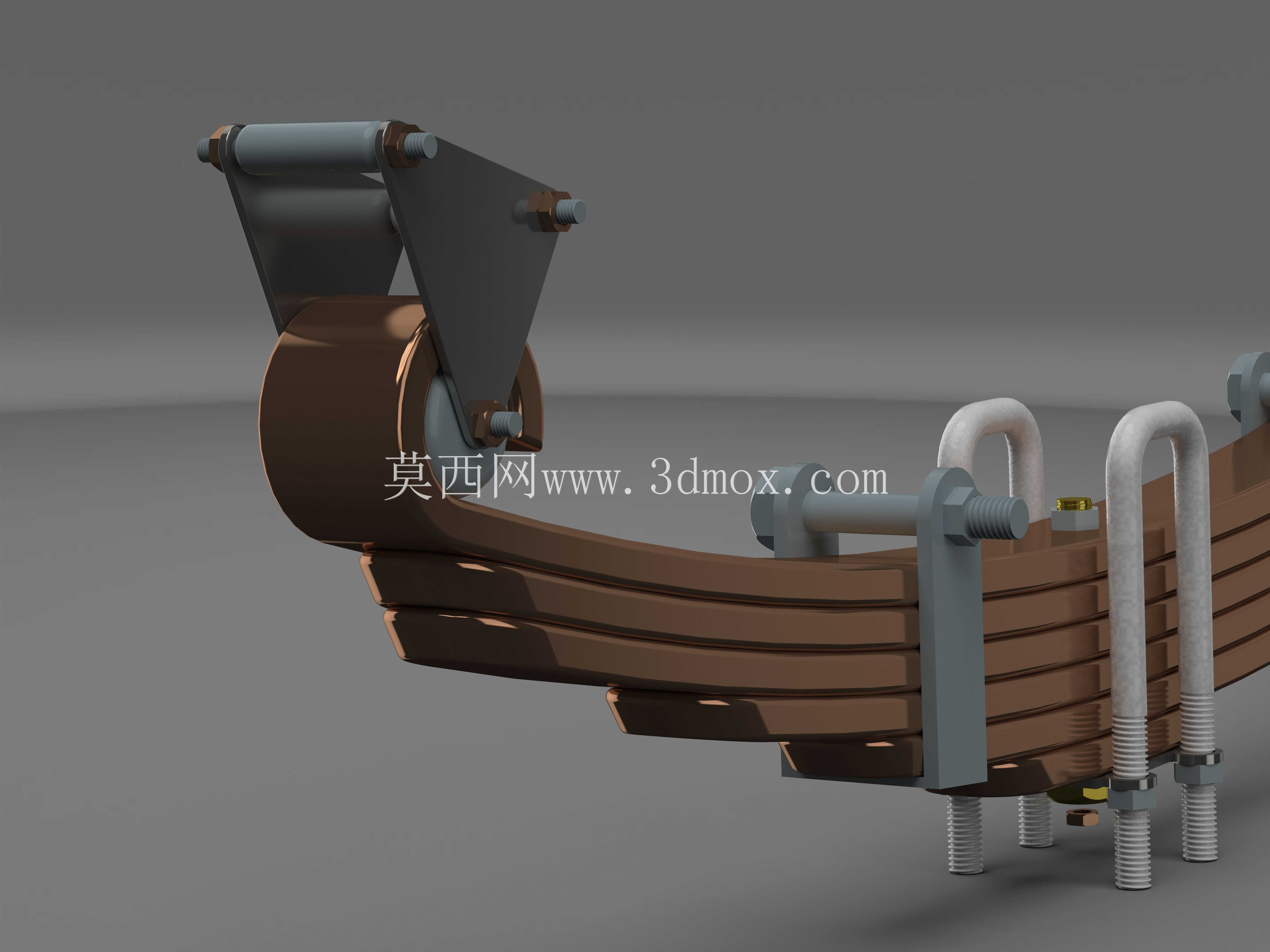

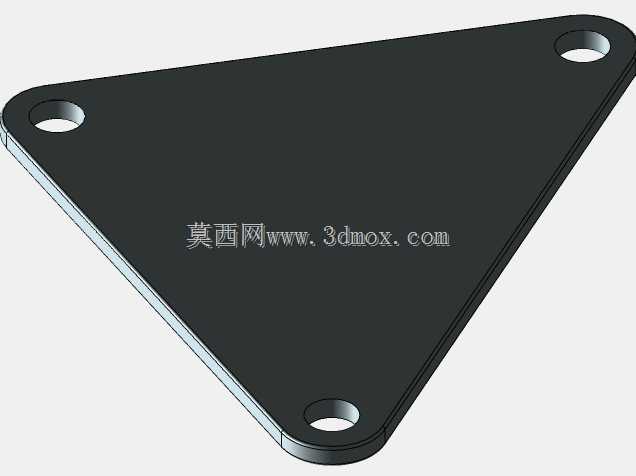

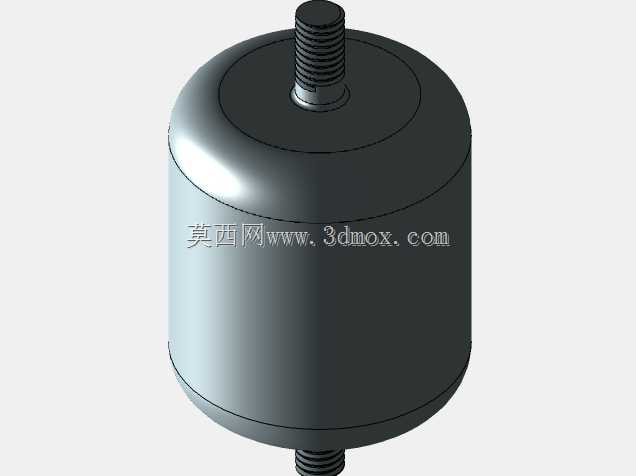

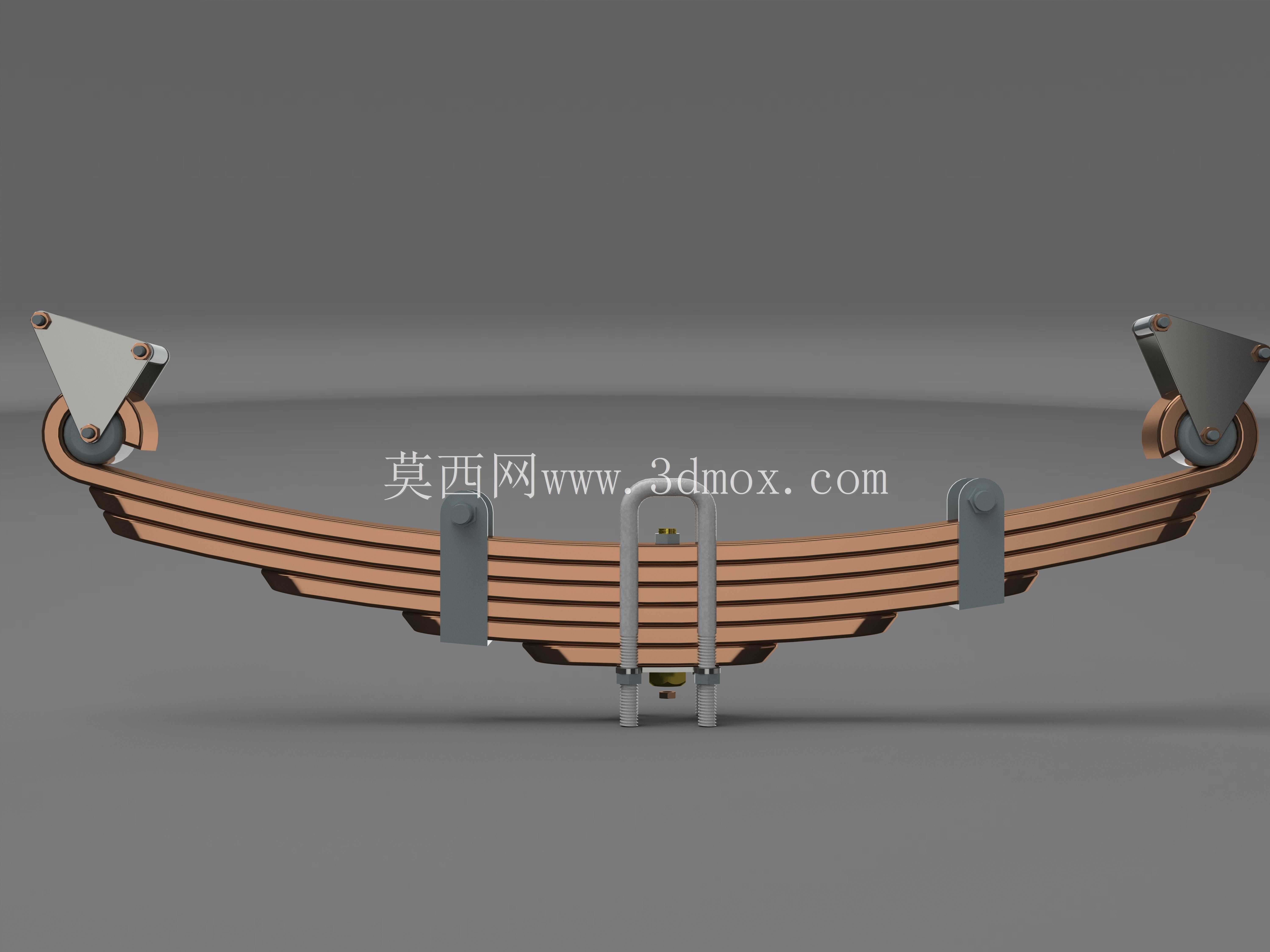

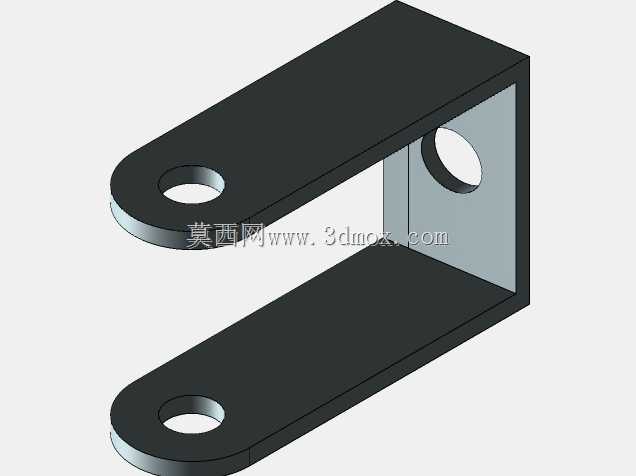

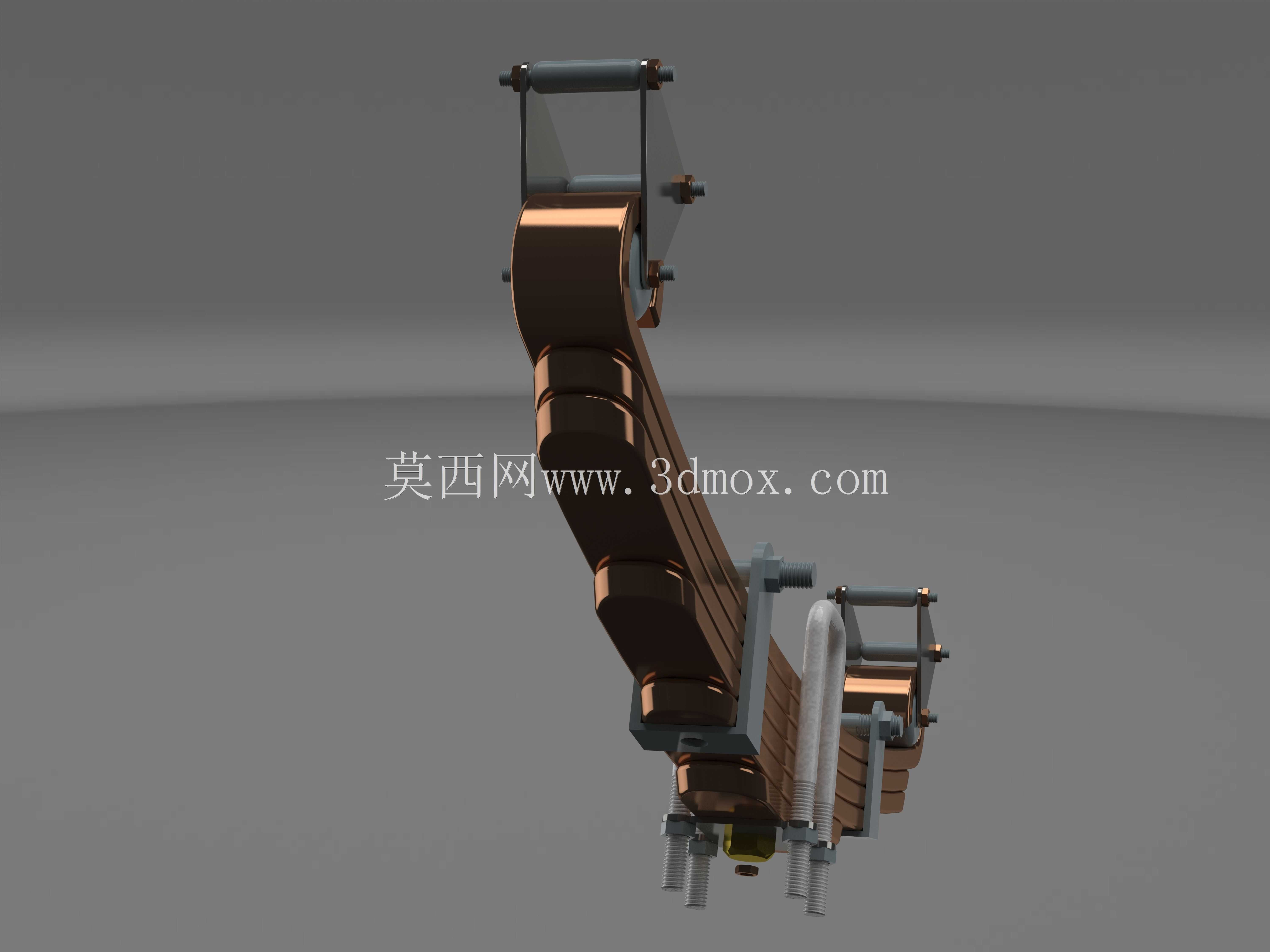

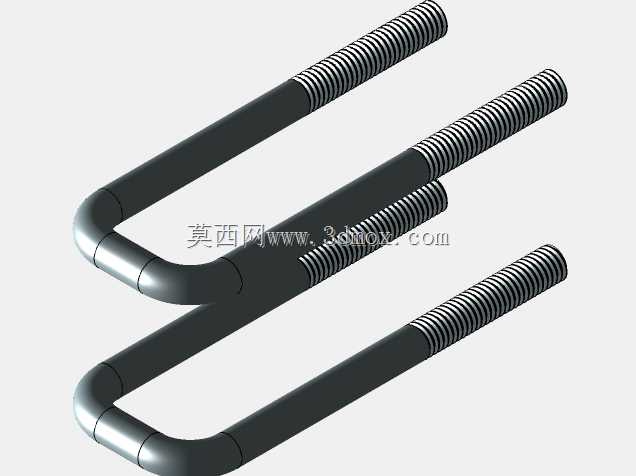

该结构主要应用于轻型载货汽车、中型客车以及非承载式车身的越野车辆底盘系统中，作为底盘连接车架与车桥的核心承载部件，承担着传递车身与车轮之间所有力与力矩的核心作用，同时能够缓冲路面传递而来的冲击载荷，衰减行驶过程中产生的振动，保障车辆行驶的平顺性与操控稳定性，避免路面冲击直接传递至车身造成结构损伤或是驾乘体验下降。从实际用途来看，这套悬挂结构能够在车辆满载、空载以及复杂颠簸路面行驶的不同工况下，始终保持车轮与路面的有效贴合，保障轮胎抓地力，同时限制车桥与车架之间的相对位移范围，避免传动系统、制动系统的连接部件因为相对位移过大出现拉扯损坏。在功能特性设计上，该结构采用多片叠层的钢板弹簧作为弹性元件，相比螺旋弹簧具备更强的承重能力，结构可靠性更高，维护成本更低，适配载重需求较高的商用车型；弹簧两端通过卷耳结构与车架吊耳形成铰接连接，中部通过U型螺栓与车桥刚性固定，搭配减震筒部件能够快速衰减钢板弹簧往复弹跳的振动，避免车辆出现余振不止的情况；同时结构上预留了稳定杆的安装位，可根据车型配置需求加装横向稳定杆，进一步提升车辆过弯时的侧倾抑制能力。设计思路上优先考虑了工况适配性，针对商用车重载、使用环境复杂的特点，叠层钢板的片数与单片厚度经过匹配计算，能够在额定载荷下保持合适的弹性变形量，既不会因为刚度过大导致减震效果差，也不会因为刚度过小导致重载下弹簧变形量超限出现撞击车架的问题；吊耳的铰接结构预留了足够的摆动间隙，适配弹簧压缩、拉伸过程中的长度变化，避免运动干涉。在安装边界与尺寸设计上，该结构整体沿车桥横向对称布置，总宽度适配对应车型的轮距设计，弹簧总成的弧高匹配车架与车桥之间的设计静距离，两端卷耳的安装孔位间距符合对应车型的车架吊耳安装孔距标准，U型螺栓的跨距与车桥的截面尺寸完全匹配，安装时不需要对车架或是车桥进行额外打孔修改，可直接适配对应吨位的商用车底盘安装需求，同时预留了减震器、缓冲块的安装点位，能够直接完成整套悬挂系统的装配，不需要额外设计转接部件。
