车用管带式水冷散热装置结构设计

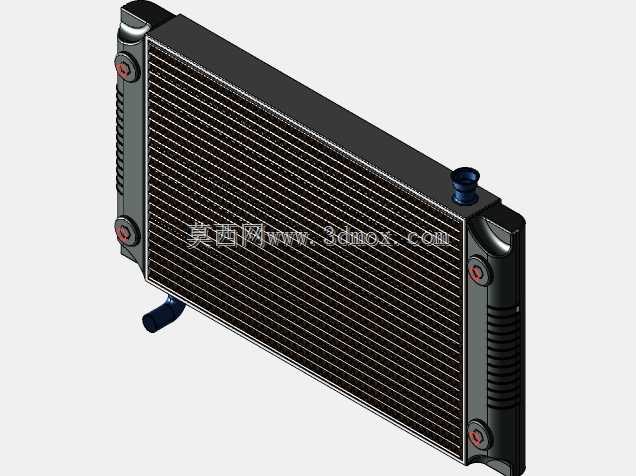

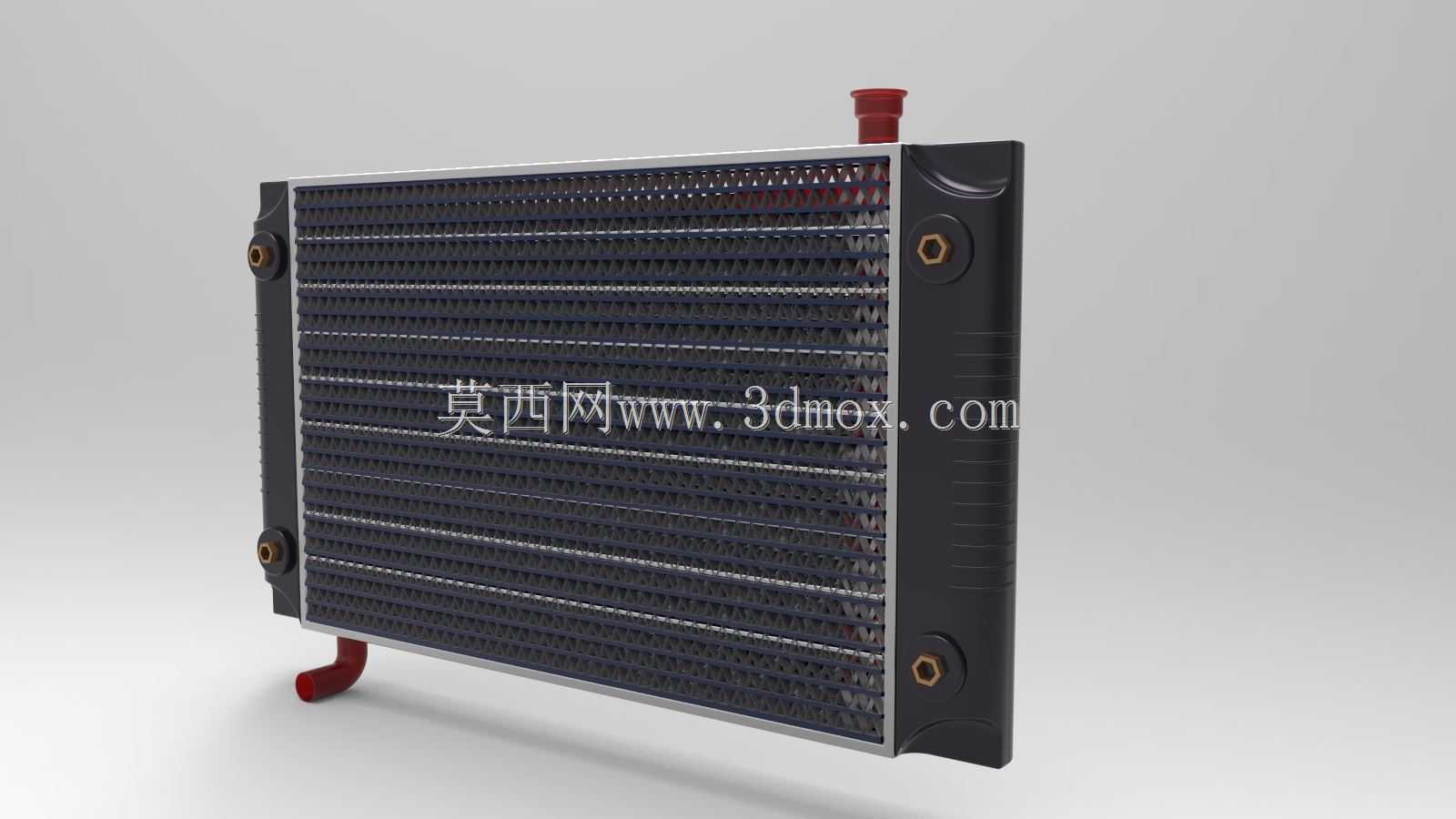

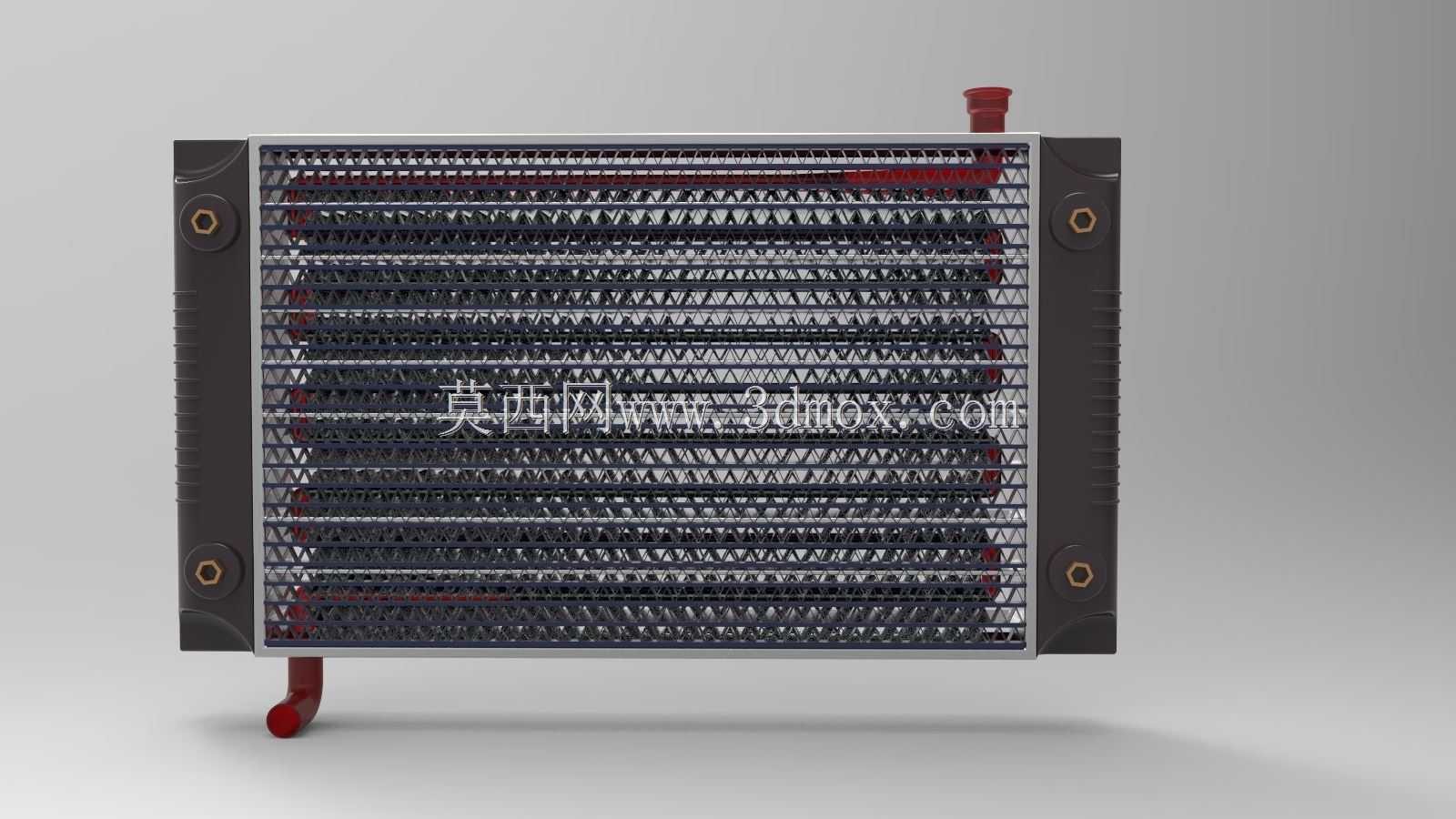

这款散热装置主要应用于乘用车辆、小型工程作业车辆的发动机冷却循环系统，是发动机热管理回路中的核心换热部件，承担着将发动机做功过程中产生的多余热量快速传导至外界空气、维持发动机缸体始终处于最佳工作温度区间的关键作用，避免发动机因持续高负荷运转出现过热爆震、机油润滑性能衰减、零部件热变形过量等故障，同时也能在冷启动阶段配合节温器实现快速暖机，减少冷态磨损。从功能特性来看，该装置采用管带式芯体结构，交错排布的散热扁管与波浪形散热带紧密结合，散热带表面冲压有规律排布的紊流凹坑，能够在空气流经芯体时不断打破边界层的滞流状态，大幅提升空气侧的换热效率，同时扁管内部的多流道设计可以让冷却液在管内形成均匀的分流，避免单通道流量不均导致的局部换热死角，提升整体换热均匀性。在设计思路上，这款散热器优先兼顾了换热效率与风阻、水阻的平衡，芯体的散热带密度经过匹配计算，既保证足够的换热面积，又不会因为密度过高导致迎风侧风阻过大，增加前端冷却风扇的功耗；两侧的水室采用增强尼龙材质注塑成型，相比传统铜质水室重量更轻、抗振性能更好，水室与芯体的连接采用压合密封结构，配合耐高温橡胶密封圈，能够承受冷却系统0.1-0.15MPa的工作压力，长期使用也不会出现渗漏问题。进出水管采用侧置下出的布局，进水口位于水室上方、出水口位于水室下方，符合冷却液热升冷降的自然循环规律，能够减少循环水泵的负载；四个角位的安装固定点采用内嵌金属衬套的设计，安装孔位的间距经过通用车型安装边界匹配，能够直接适配多数前置前驱车型的前端冷却模块安装框架，安装时仅需通过螺栓将四个固定点与车架安装座连接，配合减震胶垫即可过滤车辆行驶过程中的路面振动，避免长期振动导致芯体开焊、水室开裂。整体外形采用方正薄型设计，厚度控制在较小尺寸范围内，不会占用过多的前端机舱布置空间，能够为冷凝器、电子风扇等其他前端模块预留足够的安装间隙，芯体正面的金属防护网可以阻挡行驶过程中飞溅的碎石、飞虫撞击散热带，避免散热带倒伏堵塞通风通道，延长散热装置的维护周期与使用寿命。
