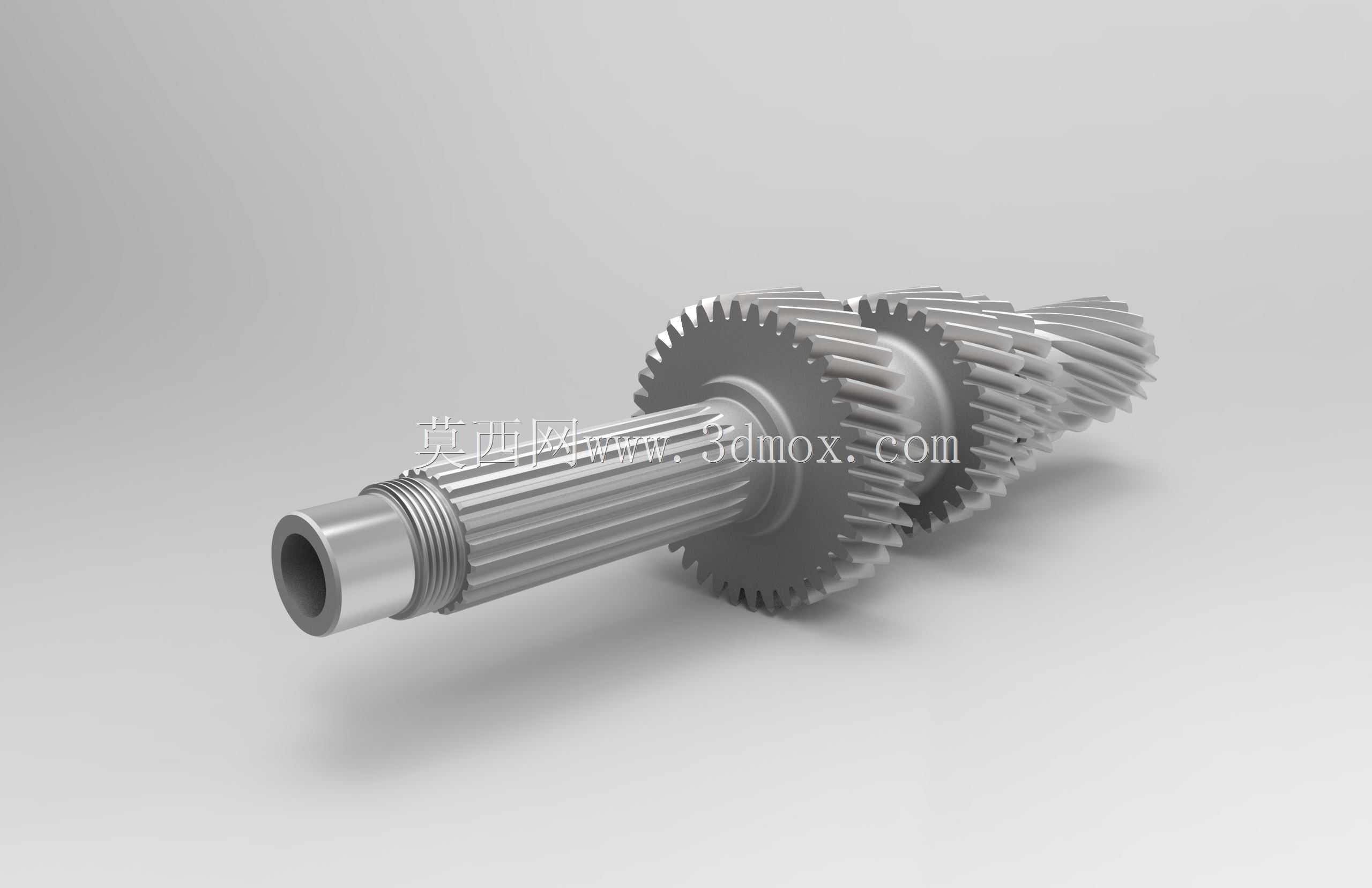

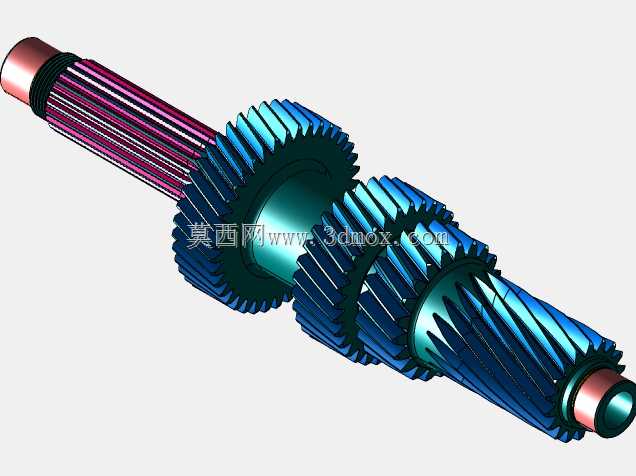

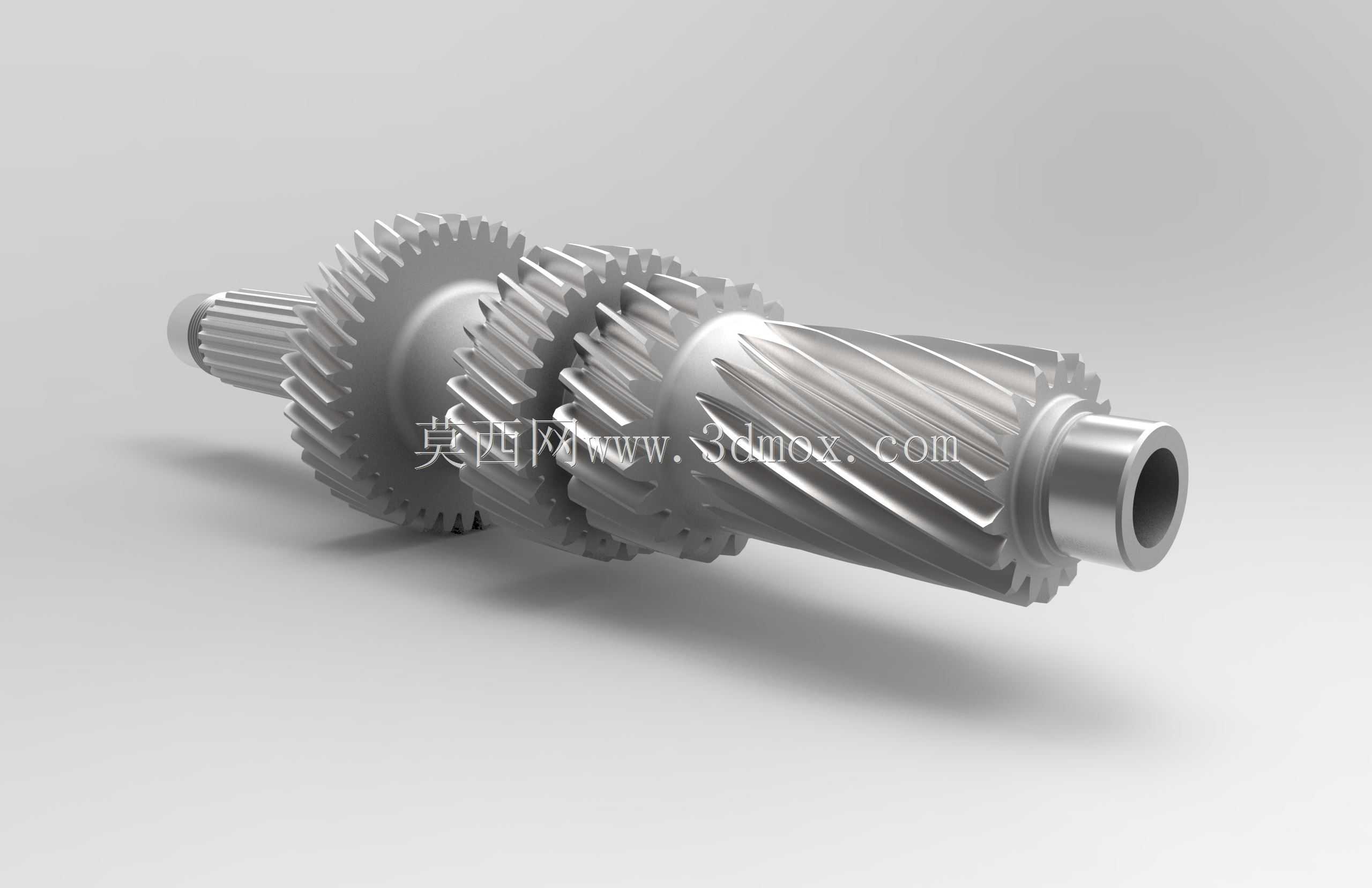

V160六速手动变速箱中间轴结构设计

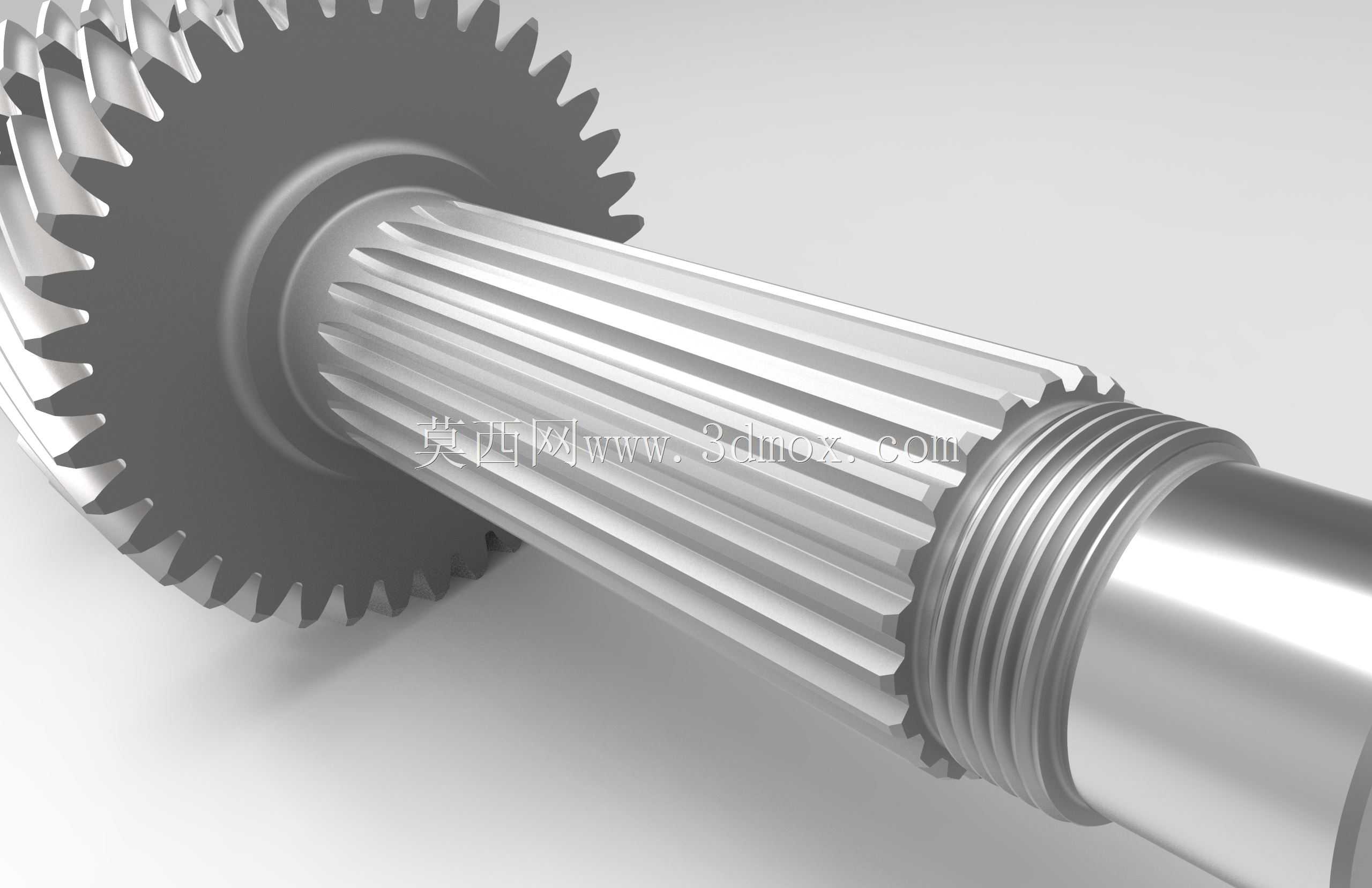

该中间轴作为纵置后驱六速手动变速器的核心传动部件，主要适配大马力性能跑车的动力传输场景，承担着将输入轴动力经不同齿数齿轮组啮合后传递至输出轴、实现不同档位扭矩与转速转换的核心作用，在整车传动链路中处于动力分流与扭矩放大的关键节点，直接决定变速器的换挡平顺性、传动效率与极限扭矩承载能力。从功能特性来看，该轴集成了多组不同模数、不同螺旋角的斜齿轮与花键结构，斜齿轮采用大螺旋角修形设计，相比直齿轮可大幅提升啮合重合度，降低高速运转时的齿轮啮合噪音与冲击载荷，适配性能车型高转速区间的动力输出需求；轴体一端设置外花键用于连接常啮合传动齿轮，另一端采用空心轴结构设计，在保证轴体整体扭转刚度、弯曲强度满足大扭矩传递要求的前提下，有效降低轴体自身转动惯量，减少换挡过程中的同步器负载，提升换挡响应速度。在设计思路层面，该中间轴遵循变速器传动系统的等强度设计原则，各轴段直径根据对应档位的扭矩传递需求做阶梯式变化，齿轮安装轴段设置高精度定位轴肩与卡簧槽，保证齿轮装配后的轴向定位精度，避免高速运转时齿轮发生轴向窜动影响啮合精度；轴体两端的轴承安装位严格匹配对应滚针轴承与深沟球轴承的配合公差，保证轴系运转时的径向跳动量控制在微米级区间，减少轴承偏磨风险，提升传动系统的整体使用寿命。从安装边界与尺寸适配来看，该中间轴的整体长度、各齿轮的分度圆直径、齿宽参数均严格匹配GETRAG 233变速器的壳体内部安装空间，齿轮与壳体内壁、相邻档位齿轮之间预留有符合设计规范的安全间隙，避免运转过程中发生运动干涉；轴端的润滑油道开孔设计可将变速器壳体内部飞溅的润滑油引导至轴承与齿轮啮合面，保证高负荷运转时各摩擦副得到充分润滑，降低传动过程中的功率损耗与零件磨损。在实际装车场景中，该中间轴可承受超过400N·m的持续输入扭矩，适配大马力涡轮增压或自然吸气性能引擎的动力输出特性，在激烈驾驶工况下的连续降挡补油、全油门加速场景中，可保证动力传递的稳定性与可靠性，不会出现齿轮打齿、轴体变形等失效问题，是性能车型手动变速器中兼顾传动效率与结构强度的核心传动构件。
