全地形车带铝壳螺旋齿轮变速传动结构

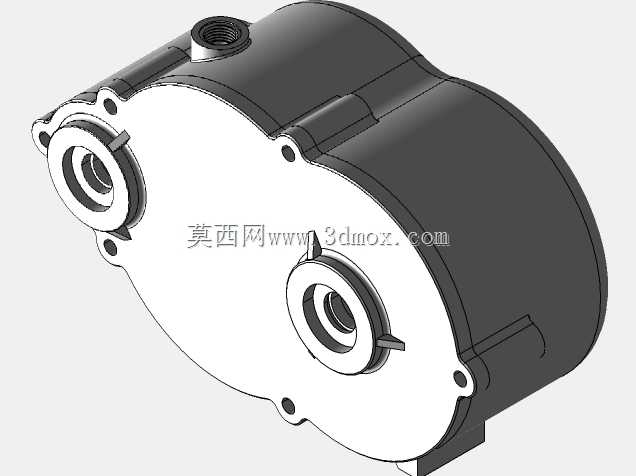

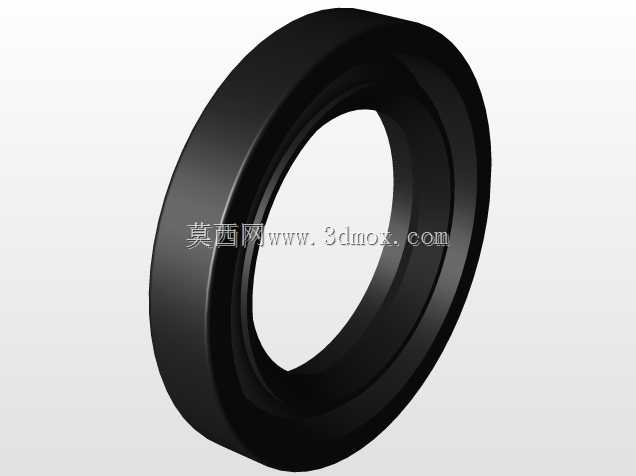

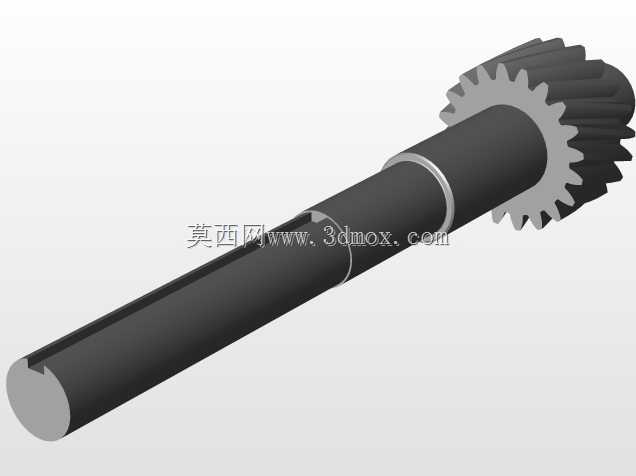

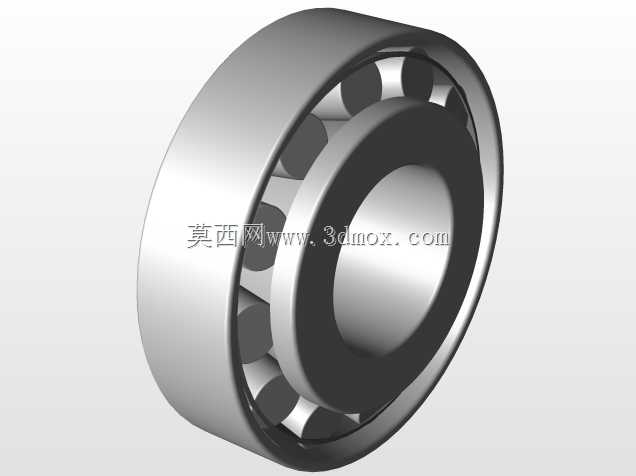

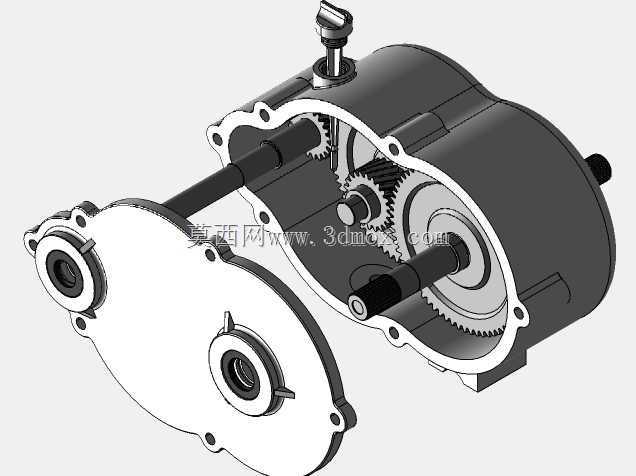

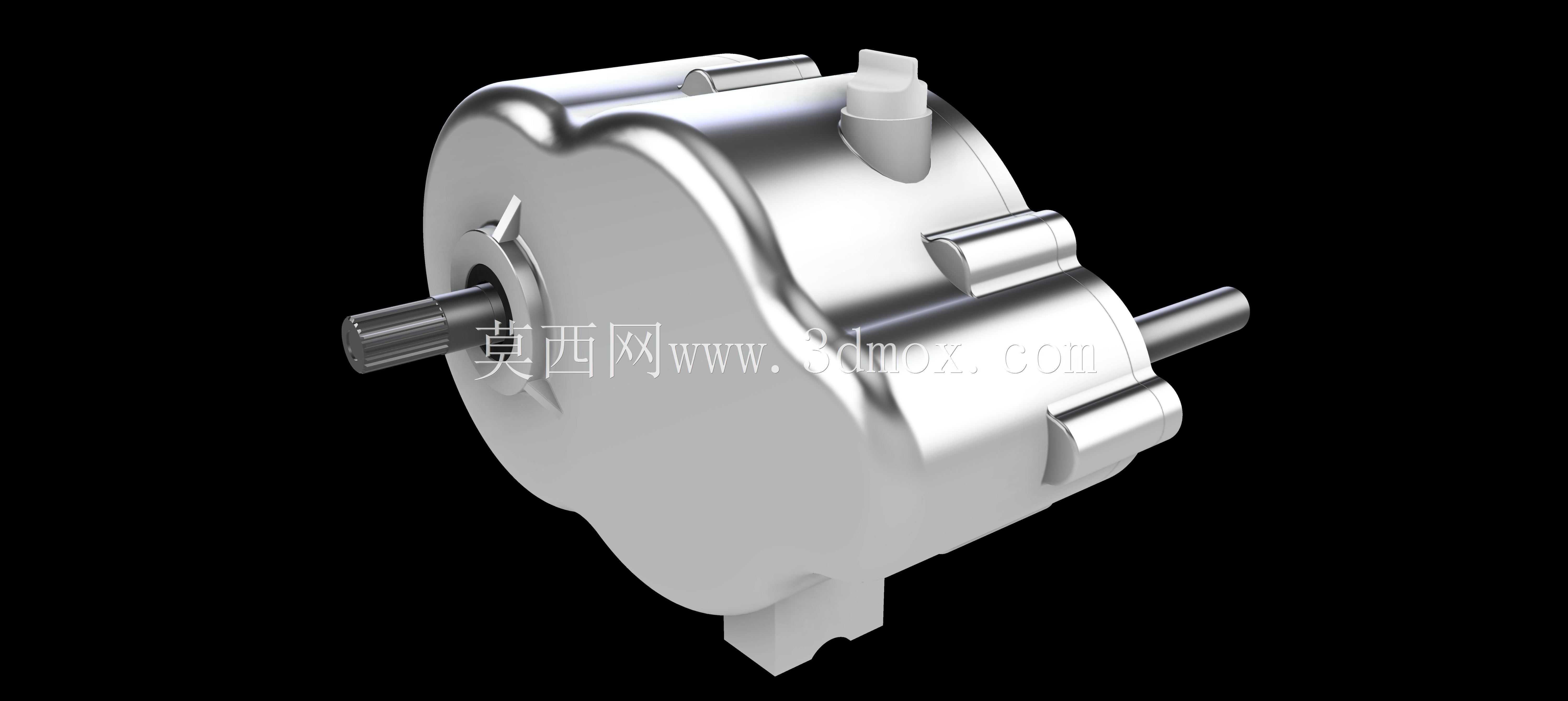

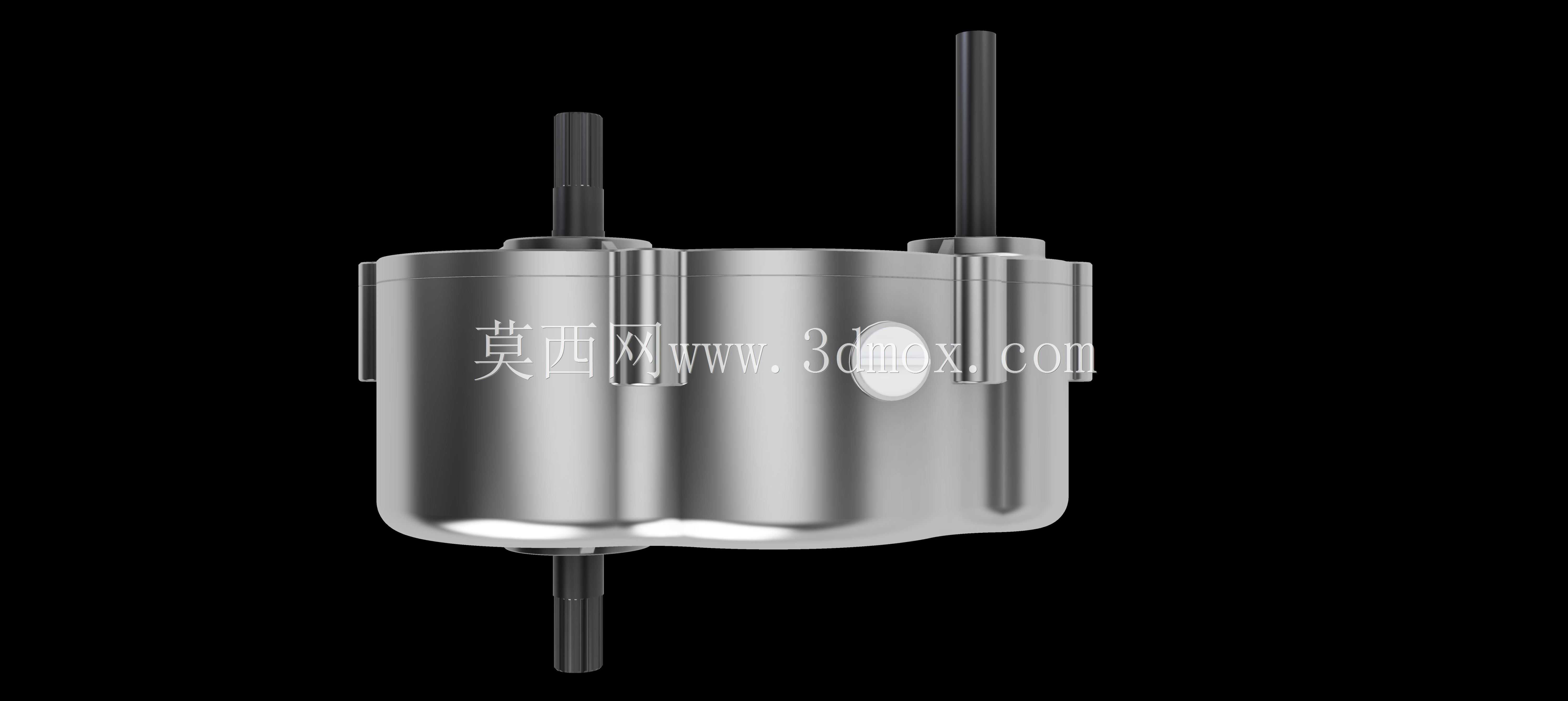

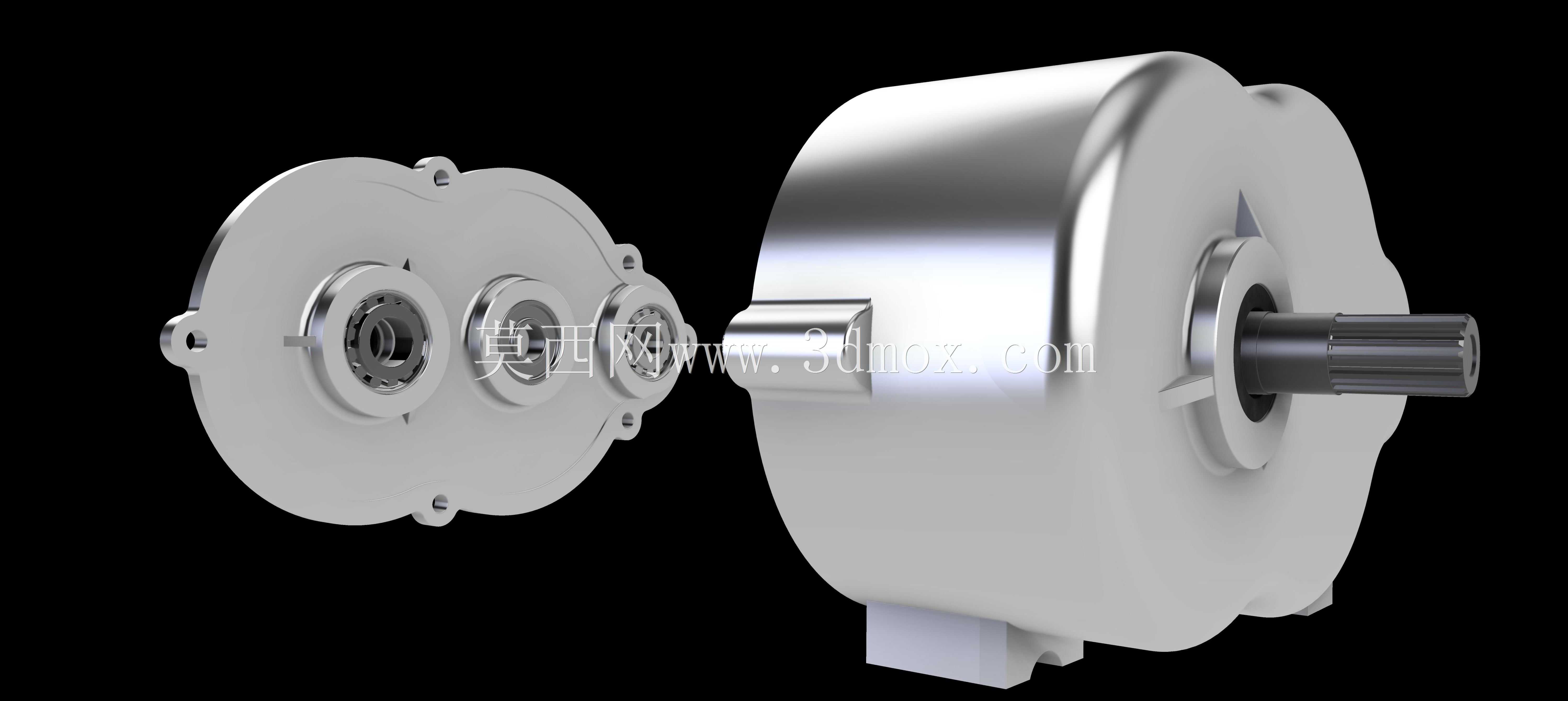

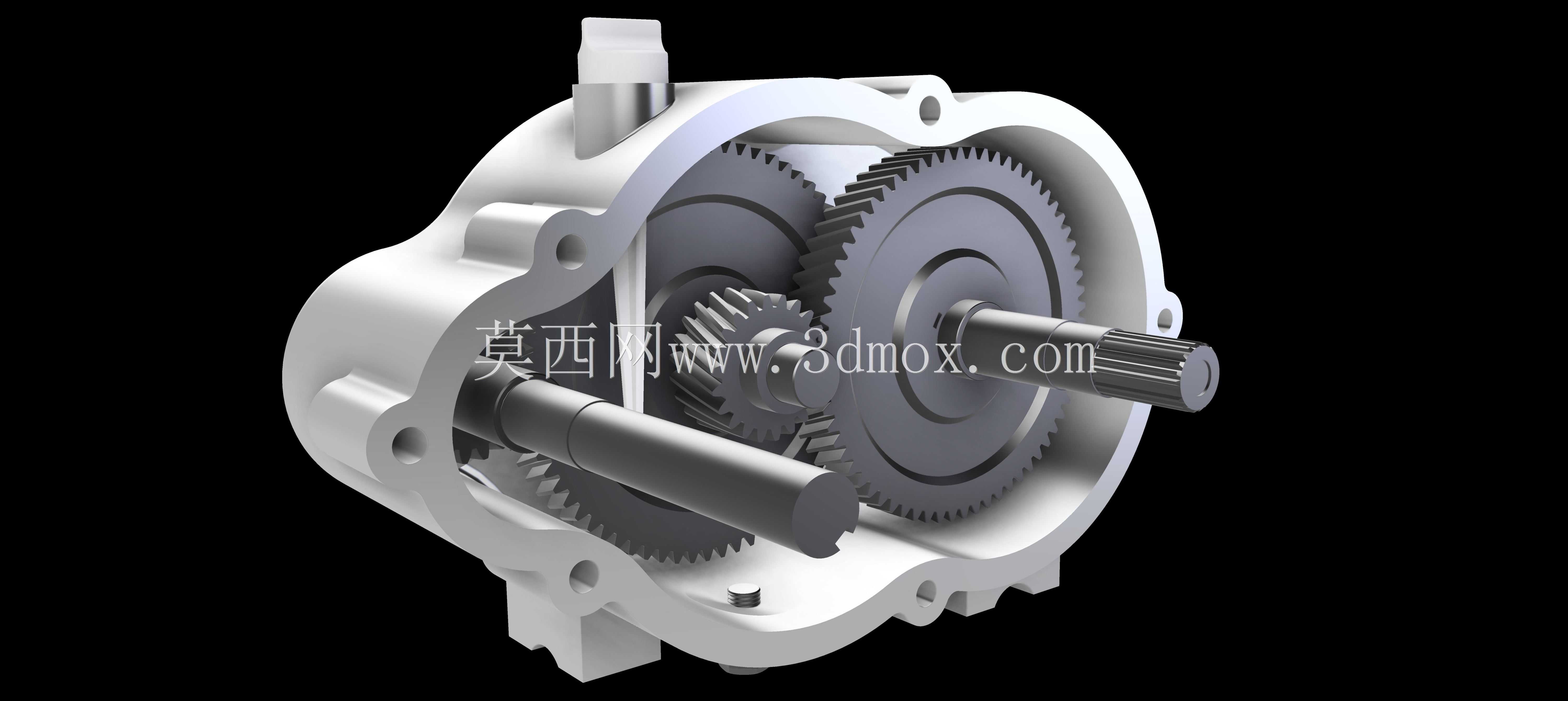

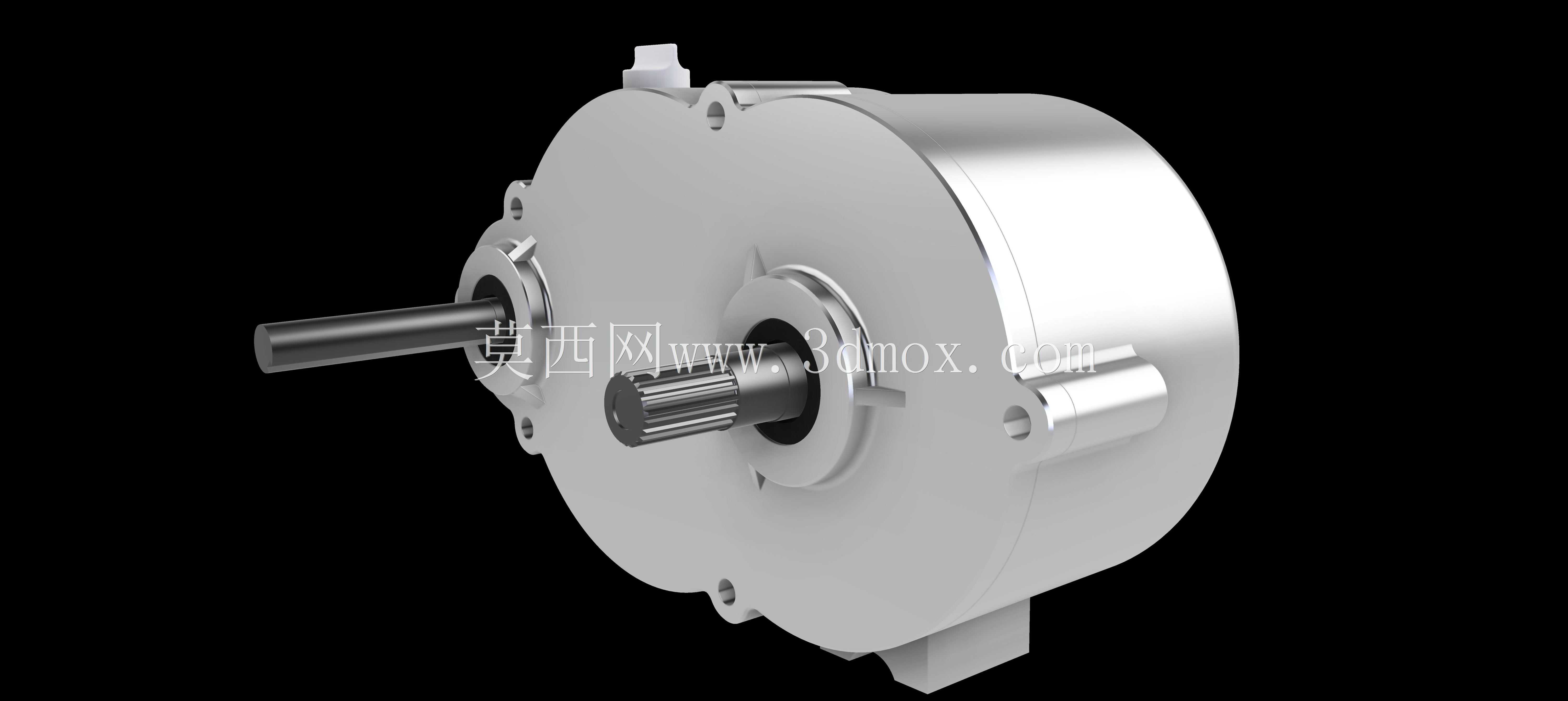

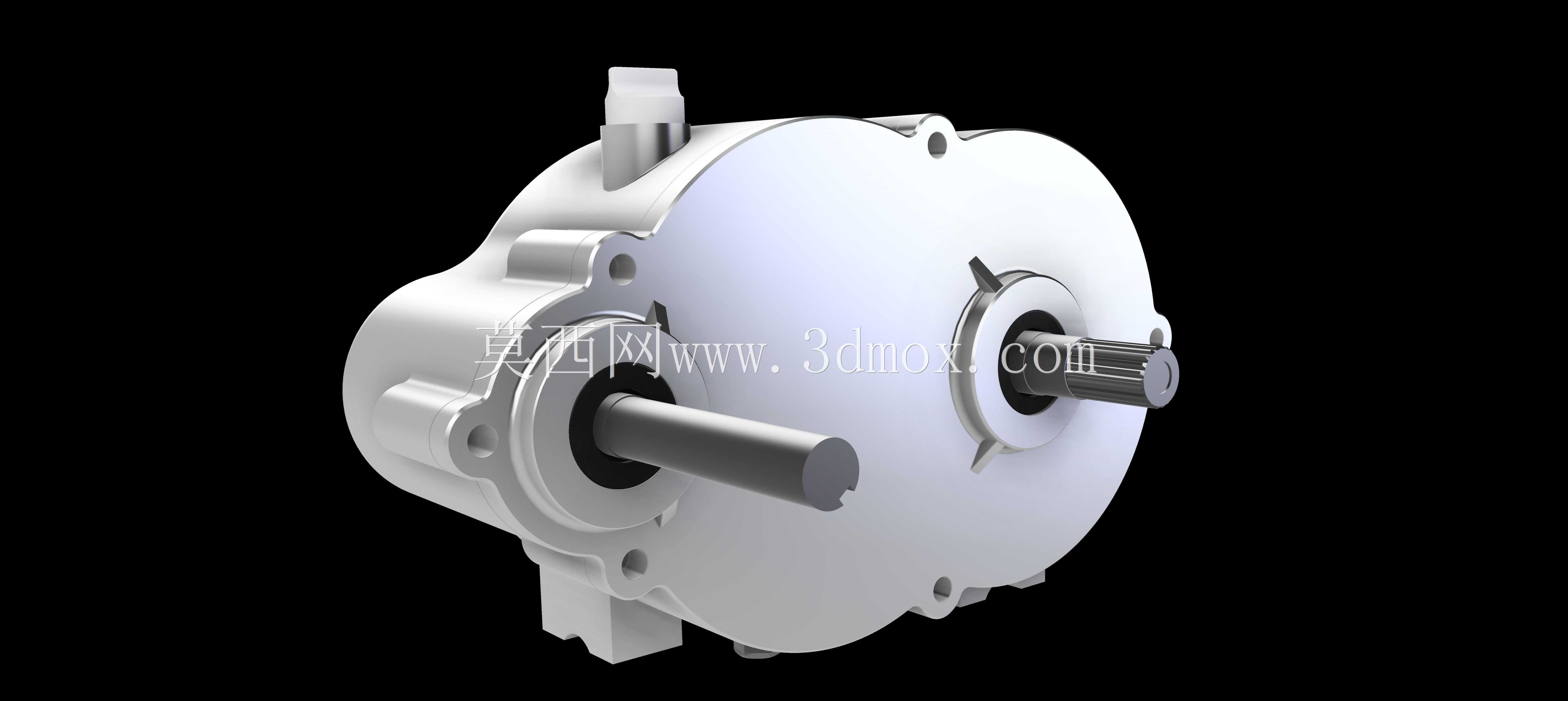

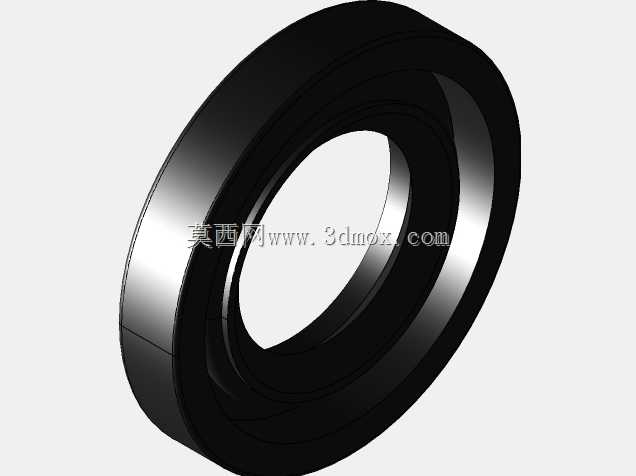

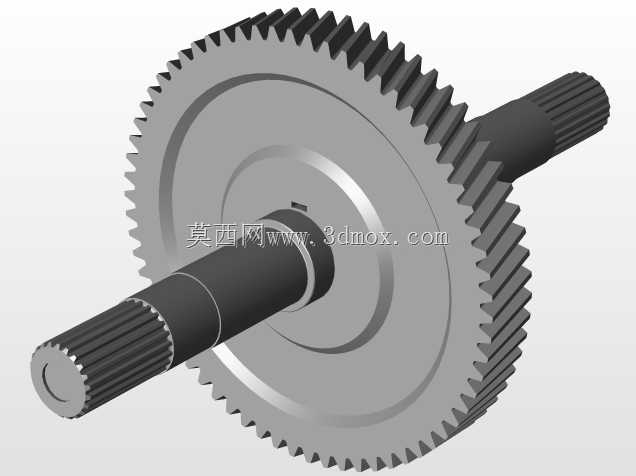

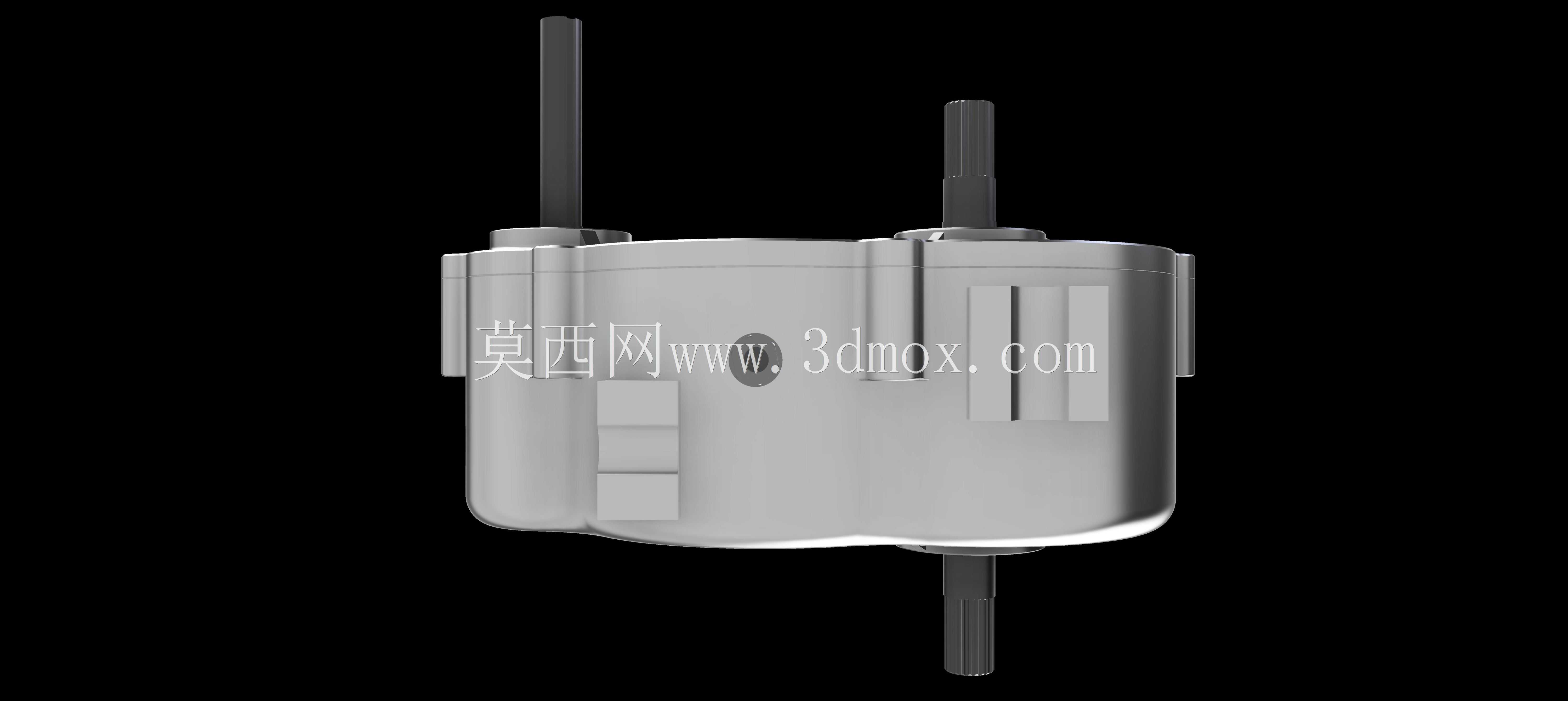

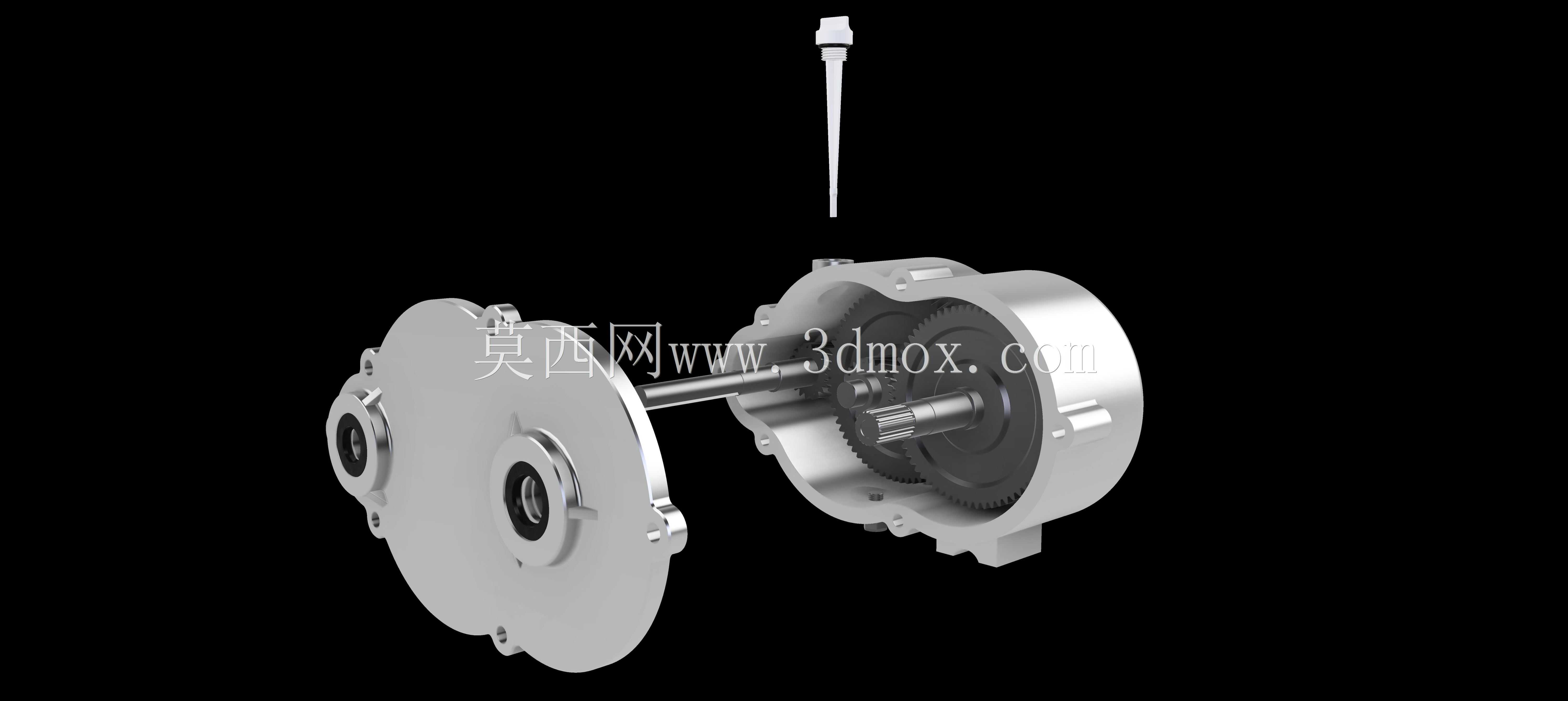

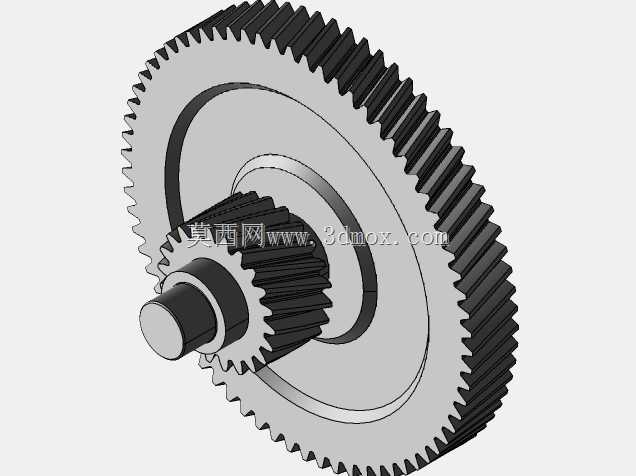

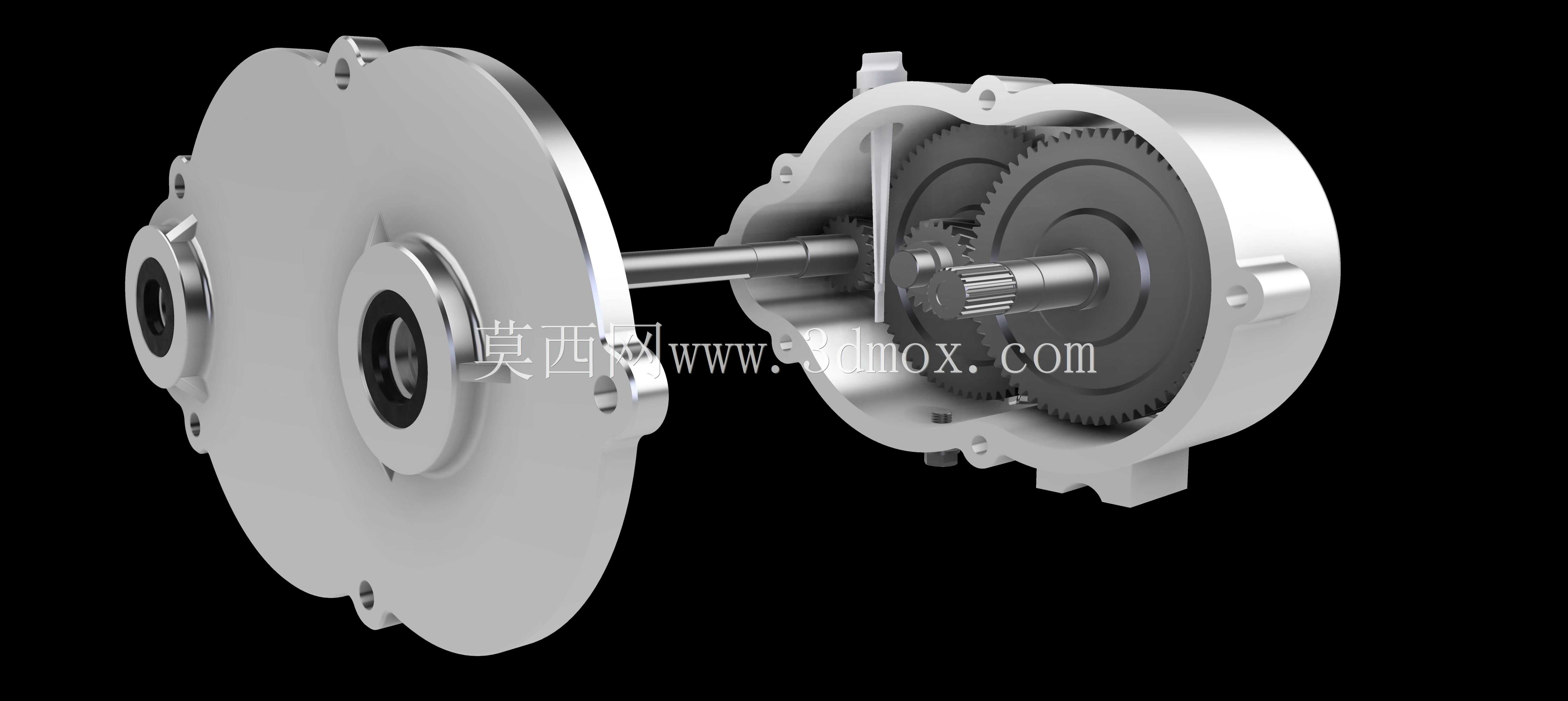

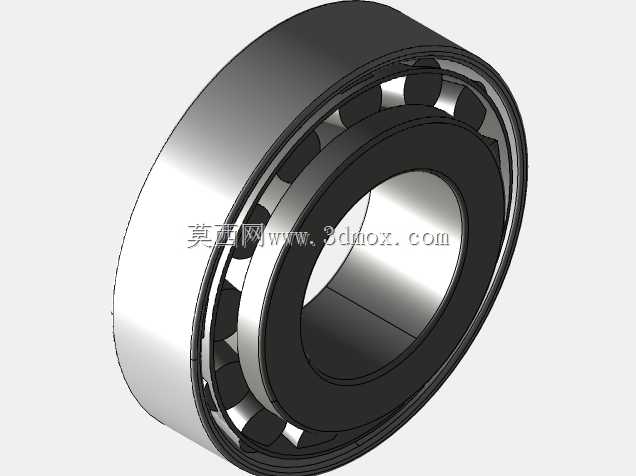

该传动结构主要适配全地形车的动力传输场景，针对非铺装路面行驶时动力输出波动大、负载冲击强的使用环境设计，承担发动机动力的转速匹配、扭矩放大与动力换向传输功能，能够将发动机输出的高转速低扭矩动力，按照不同行驶工况的需求转换为适配轮端的低转速高扭矩动力，保障全地形车在爬坡、穿越泥泞路段、高速巡航等不同场景下都能获得合适的动力输出特性。整套结构采用铝合金压铸外壳作为承载基体，外壳的轮廓造型完全贴合内部齿轮传动组件的排布边界，在预留足够齿轮啮合运转空间、轴系安装支撑位的同时，尽可能压缩整体外形尺寸，既能够降低传动单元的整体重量，也能适配全地形车紧凑的车架安装空间，外壳上预留的安装凸台、定位孔位完全匹配全地形车车架的安装点位，无需额外改制安装支架即可完成装配，同时外壳的加强筋结构沿着轴系受力方向排布，能够承受越野场景下的冲击载荷，避免壳体变形影响内部齿轮的啮合精度。内部传动采用多级螺旋齿轮与正齿轮组合的传动方案，输入轴、中间轴、输出轴的轴系排布经过载荷校核，各轴的支撑轴承位同轴度公差控制在合理区间，保障齿轮运转时的啮合平稳性，降低传动过程中的噪音与振动；螺旋齿轮组承担主要的减速增扭功能，啮合重合度高，传动过程中载荷传递平滑，能够承受越野工况下的瞬时冲击载荷，正齿轮组负责动力的换向与档位匹配，传动效率高，动力损耗小。设计过程中充分考虑了润滑与密封需求，壳体内部的储油腔轮廓能够保证齿轮运转时带起的润滑油可以充分覆盖所有啮合齿面与轴承支撑位，降低运转磨损，壳体的结合面、轴伸端的密封结构设计能够避免越野场景下泥水、沙尘侵入传动腔内部，同时防止润滑油渗漏，提升整套传动结构的环境适应能力与使用寿命。输出轴采用花键结构设计，能够与传动半轴实现可靠的扭矩传递，花键的齿形参数经过强度校核，能够承受大扭矩输出时的载荷冲击，避免传动打滑或者齿面损坏。
