汽车消声器管件焊接定位工装夹具

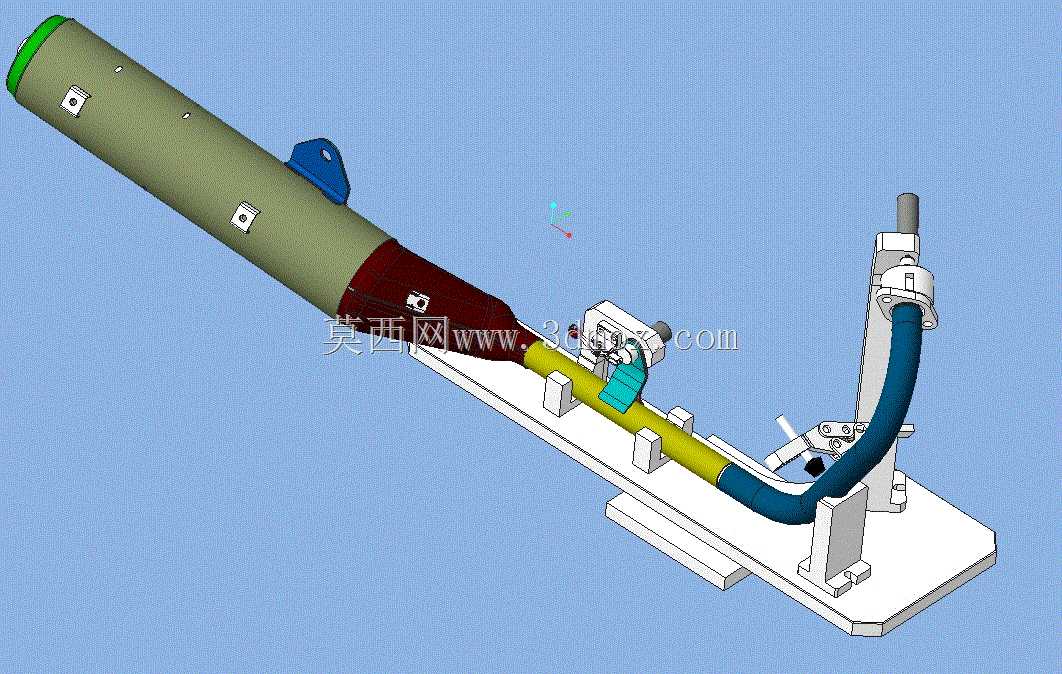

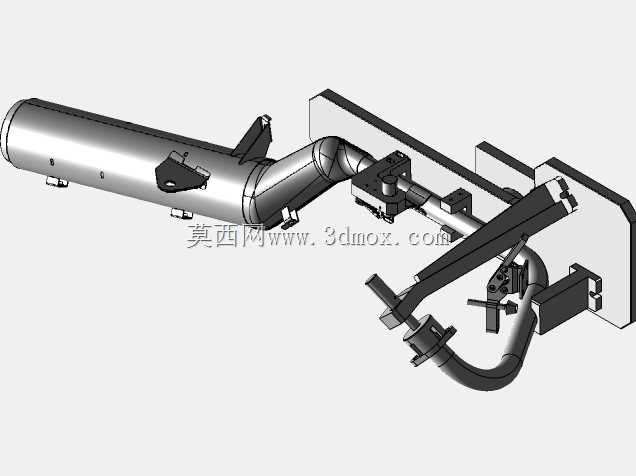

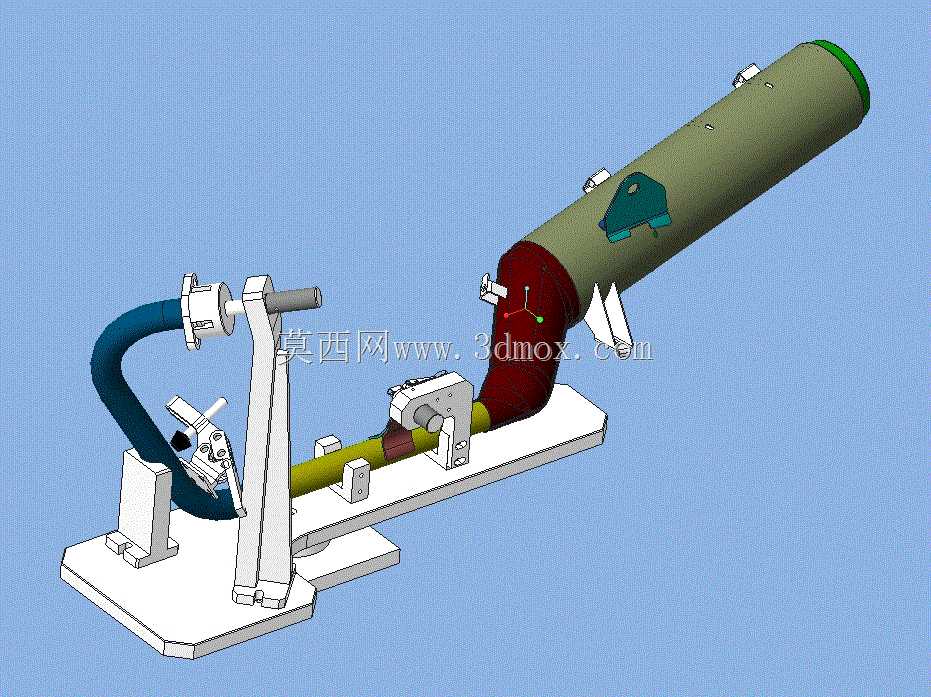

在汽车排气系统零部件的生产制造环节中，消声器作为排气系统的核心降噪部件，其主体由多段异形弯管、筒体、连接端头等结构拼焊而成，焊接过程中各段管件的同轴度、相对位置精度直接决定了消声器后续的装配适配性与密封性能，一旦焊接定位出现偏差，不仅会导致消声器装车时出现安装孔位错位、接口密封不严的问题，还可能改变排气气流路径，直接削弱消声降噪效果，因此专用的焊接定位夹具是消声器量产环节不可或缺的工艺装备。这套消声器焊接夹具针对汽车消声器的长筒体加异形弯管的组合结构设计，整体采用卧式长底座布局，底座为平整的板式安装结构，可直接固定在焊接工作台或者焊接变位机的台面上，安装基准面经过铣削加工保证平面度，避免夹具安装倾斜带来的定位误差。夹具沿工件的轴向排布多组定位支撑结构，针对消声器长直筒体段，设置了带仿形弧面的支撑块，支撑块的弧面曲率与筒体外径完全匹配，可对筒体形成稳定的径向承托，同时搭配快速压紧结构，在工件放置到位后可快速锁紧筒体位置，避免焊接过程中筒体出现轴向窜动或者径向转动。针对消声器末端的异形弯管段，夹具设置了可调式弯管定位座，定位座带有与弯管外径匹配的仿形卡槽，同时搭配角度限位结构，可精准约束弯管与直筒体段的相对夹角，保证弯管末端的连接法兰角度符合设计要求，避免后续装车时弯管与底盘部件出现干涉。夹具上还设置了多组辅助定位块，针对筒体上预设的传感器安装座、挂钩支架等小附件的焊接位置，预留了精准的定位靠面，焊接时无需人工反复测量划线，只需将小附件贴靠在定位面上即可完成位置找准，大幅降低人工定位的误差，提升焊接一致性。整套夹具的压紧结构均采用快速夹钳设计，操作时无需额外工具，工人可快速完成工件的装夹与拆卸，单工位装夹耗时可控制在十秒以内，适配流水线批量生产的节拍需求。夹具的所有定位工作面均做了耐磨处理，可承受长期焊接飞溅的灼烧与工件装拆的摩擦，延长工装的使用寿命，同时定位块多采用螺栓连接的可拆卸结构，当生产不同规格的消声器产品时，只需更换对应位置的定位块与支撑块，即可快速完成夹具的换型调整，降低多品种生产的工装投入成本。在实际生产应用中，这套夹具可适配手工氩弧焊、二保焊以及机器人自动焊接等多种焊接工艺，使用时可配合焊接变位机带动夹具整体翻转，让焊缝始终处于便于焊接的平焊位置，降低焊接操作难度，提升焊缝成型质量，有效减少焊接变形带来的尺寸偏差，保证每一件消声器产品的尺寸精度都符合装配要求。
