气动联动式箱体夹持搬运机构

该夹持机构主要应用于仓储物流、包装生产、物料转运场景中，针对硬质箱体类工件完成抓取、转移、码放作业，可适配工业生产线末端的搬运工位，替代人工完成规整箱体的夹持转运，降低人工搬运的劳动强度，提升上下料、码垛环节的作业效率与定位一致性。

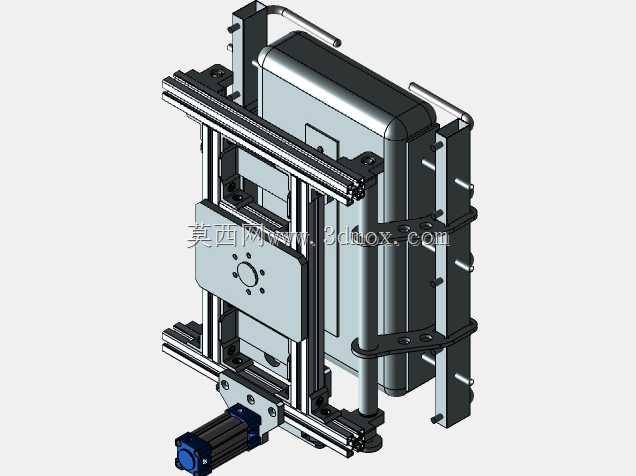

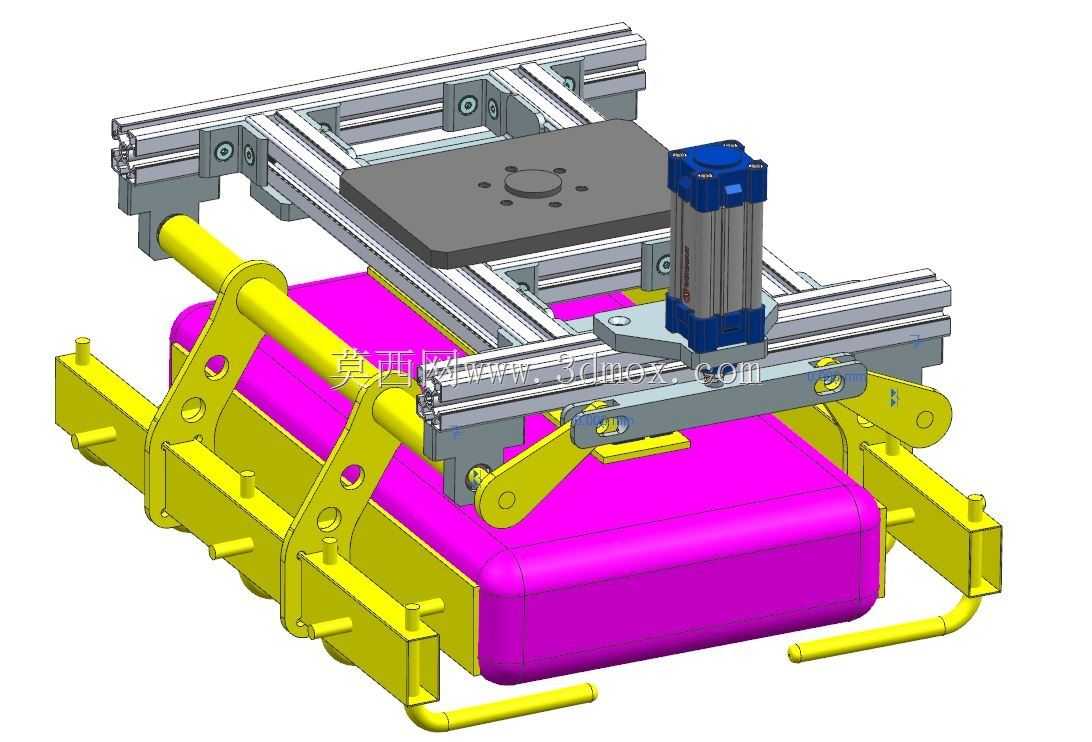

设备以气动元件作为核心动力输出，搭配对称布置的连杆式夹臂结构实现夹持动作，夹臂内侧设置多组凸起限位结构，可在夹持过程中贴合箱体侧壁，增大接触摩擦力的同时避免刚性挤压造成箱体表面变形，上方搭载的铝型材框架作为承载基体，既保证了整体结构的刚性，又预留了充足的安装调整空间，可根据不同规格的箱体尺寸调整夹臂的初始开合范围，适配一定尺寸区间内的方形箱体夹持需求。

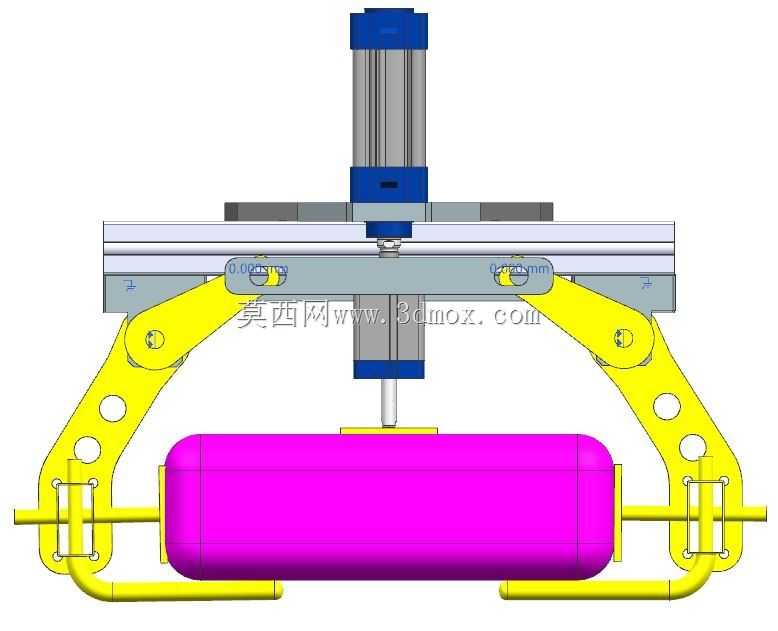

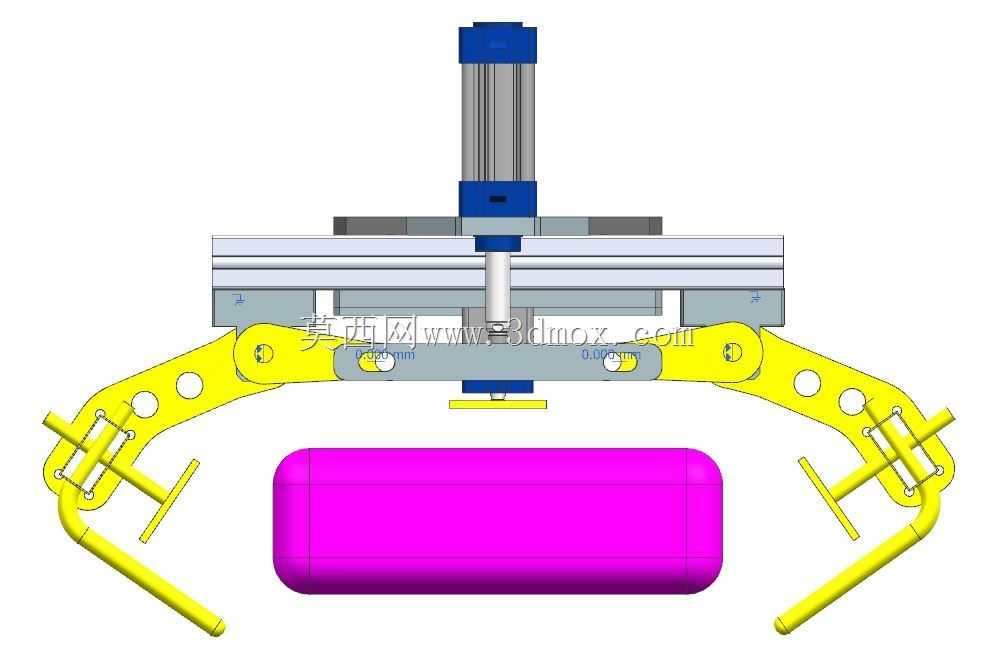

设计过程中优先考虑夹持动作的同步性，两侧夹臂通过联动连杆与中部驱动气缸连接，气缸伸出时带动连杆机构同步收拢，保证两侧夹爪的夹持行程完全对称，避免夹持过程中箱体出现偏移、滑落的问题；夹臂末端设置外翻式导向结构，在夹爪下行靠近箱体时可通过导向边自动修正位置偏差，降低对上游工位来料定位精度的要求。顶部的安装板预留了标准连接孔位，可直接对接机械手末端法兰、提升机吊具或者移栽滑台的安装面，无需额外制作过渡连接件即可完成设备集成。

安装边界方面，该机构整体采用框架式布局，横向宽度可根据适配箱体的最大宽度调整夹臂安装位置，纵向夹臂长度覆盖常规周转箱的侧壁高度范围，驱动气缸竖直布置在框架中部，不会额外占用横向安装空间，整体结构紧凑，在移栽运行过程中不会与周边的输送线、护栏等工位部件产生干涉；夹臂采用轻量化的高强度板材加工，在保证夹持强度的前提下降低了整体自重，可降低移栽驱动端的负载压力，提升搬运过程的运行稳定性。夹持力可通过气源压力进行调节，针对不同承重、不同壁厚的箱体调整输出夹持力，既保证夹持牢固不脱落，又避免夹损工件。
