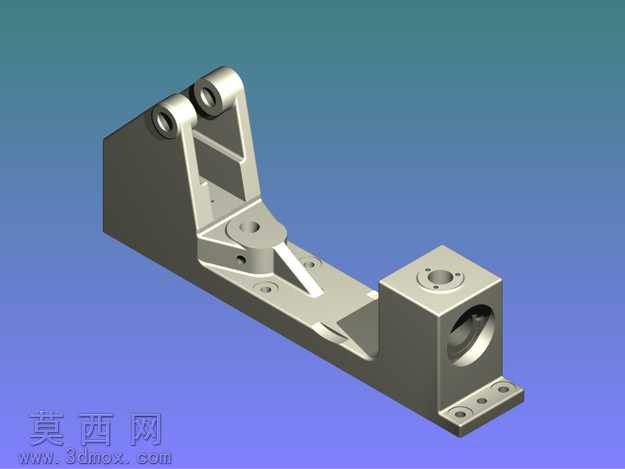

本作品为面向汽车引擎曲柄活塞连接加工场景设计的夹具居中连接杆,整体采用三维参数化建模方式完成全结构构建,建模过程中严格遵循机械加工工装的装配公差要求,对每一处安装孔位、配合面、支撑筋结构都做了精准的尺寸约束,确保模型可直接导出用于后续的加工生产参考。模型渲染阶段采用金属哑光钢材质,还原实际工装零件的金属质感,通过渐变蓝紫色背景搭配定向打光,清晰呈现出零件的立体轮廓与结构细节,所有倒角、圆角、安装沉孔的细节都完整还原,没有出现结构缺漏或者面重叠的建模问题。从结构设计来看,该连接杆整体为长条形承载基座形态,左端设置双铰接耳座结构,用于和夹具的固定端实现铰接连接,耳座处做了加厚处理并搭配斜向加强筋,提升铰接部位的抗载荷能力,避免装夹过程中出现受力变形;中部为平直承载梁结构,梁体上设置多组定位安装孔,用于固定钻孔加工的定位组件,梁体侧面增设三角形加强筋,在不额外增加整体重量的前提下提升梁体的抗弯强度,减少长梁结构的受力形变;右端设置方形安装座,座体上加工有同轴定位孔与周边固定孔,用于和待加工的引擎主体部件实现精准对接,确保钻孔工位的居中对齐精度。设计思路上围绕夹具的居中定位核心需求展开,所有安装孔位的位置度公差都经过模拟校验,确保连接杆装配完成后,待加工部件的钻孔中心能够精准对齐加工主轴,避免出现钻孔偏移的问题;同时兼顾零件的加工工艺性,所有结构都采用常规铣削、钻削即可完成加工,没有设计难以加工的特殊曲面结构,在保证结构强度与定位精度的前提下,尽可能降低零件的加工成本与装配难度,能够稳定适配汽车引擎部件钻孔工序的装夹定位需求,有效提升加工过程中的对齐效率与装夹稳定性。
------分隔线----------------------------
- 上一篇:可补偿位移的挠性联轴器结构设计
- 下一篇:台式计算机主机外壳钣金结构三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 10.22 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2011,效果图,SolidWorks2011,STEP/IGES,AutoCAD2011,
- 软件分类 通用机械零部件
