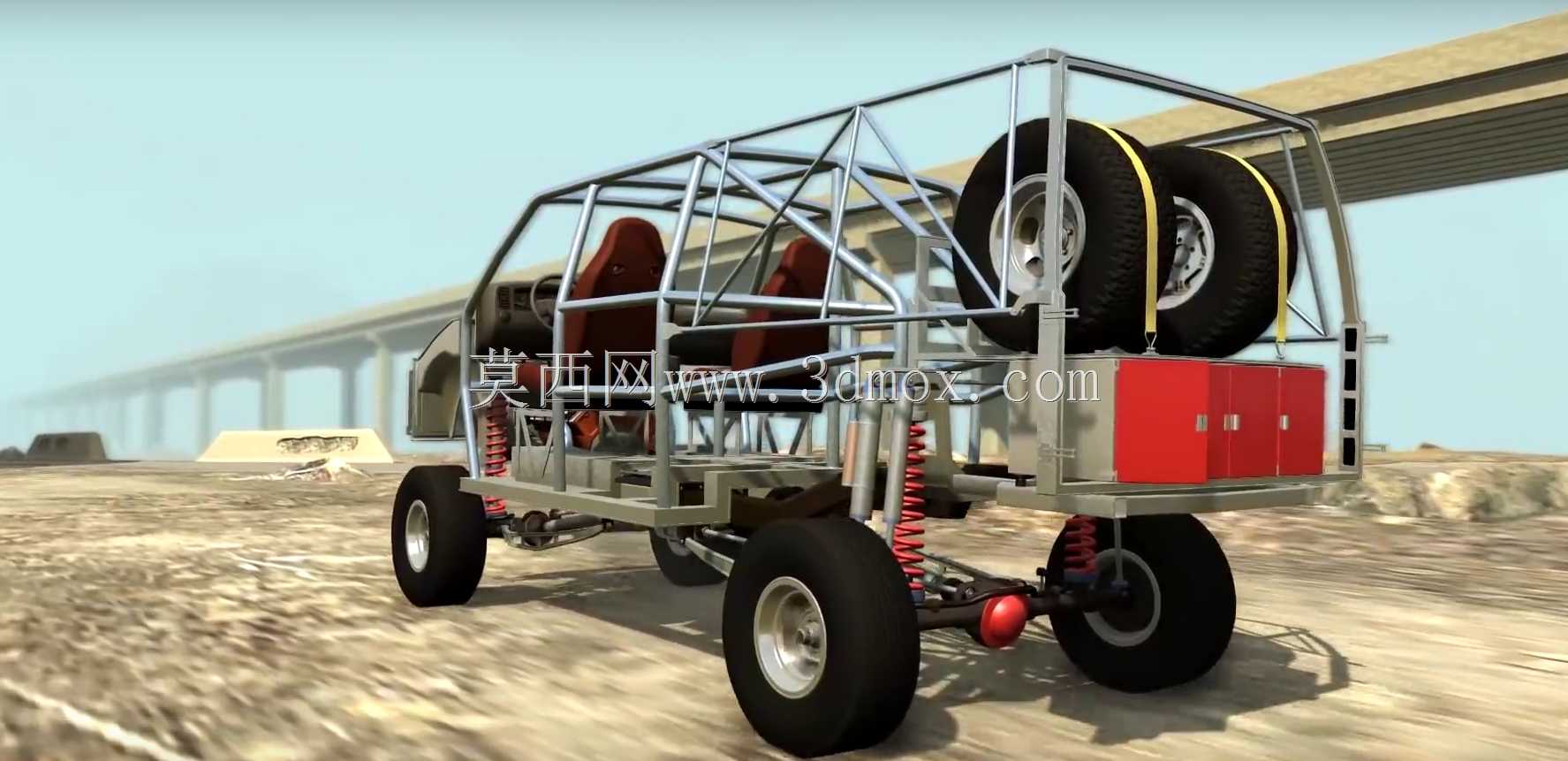

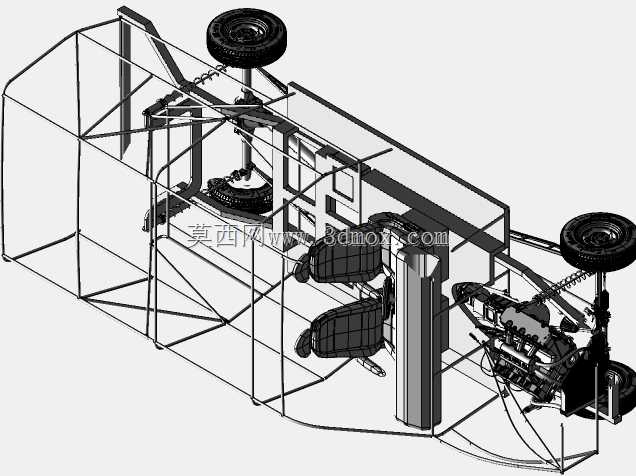

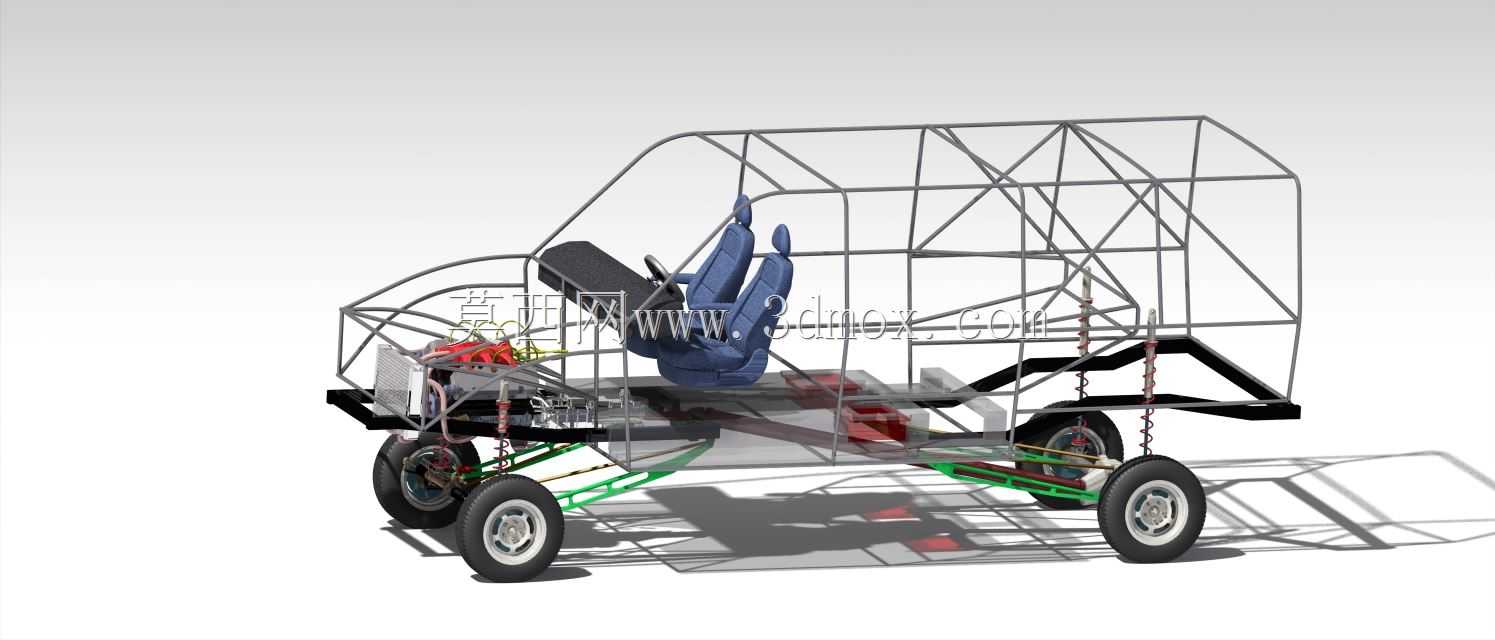

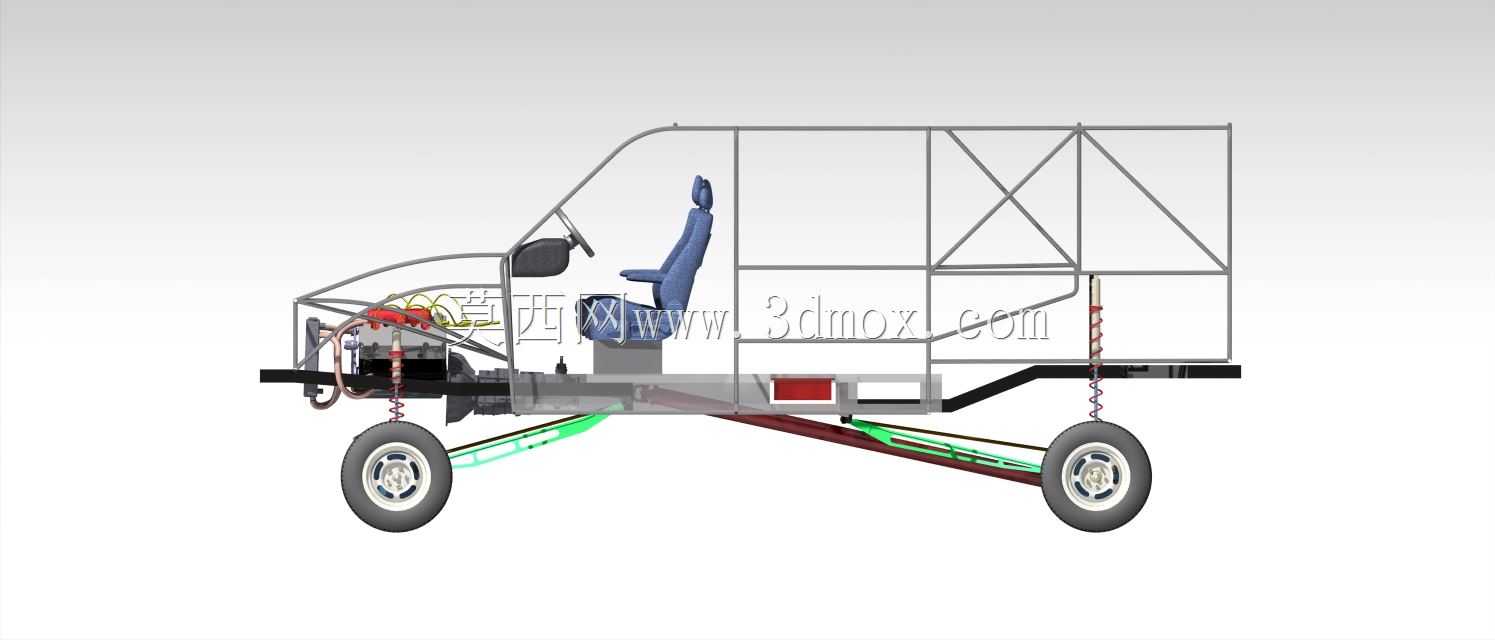

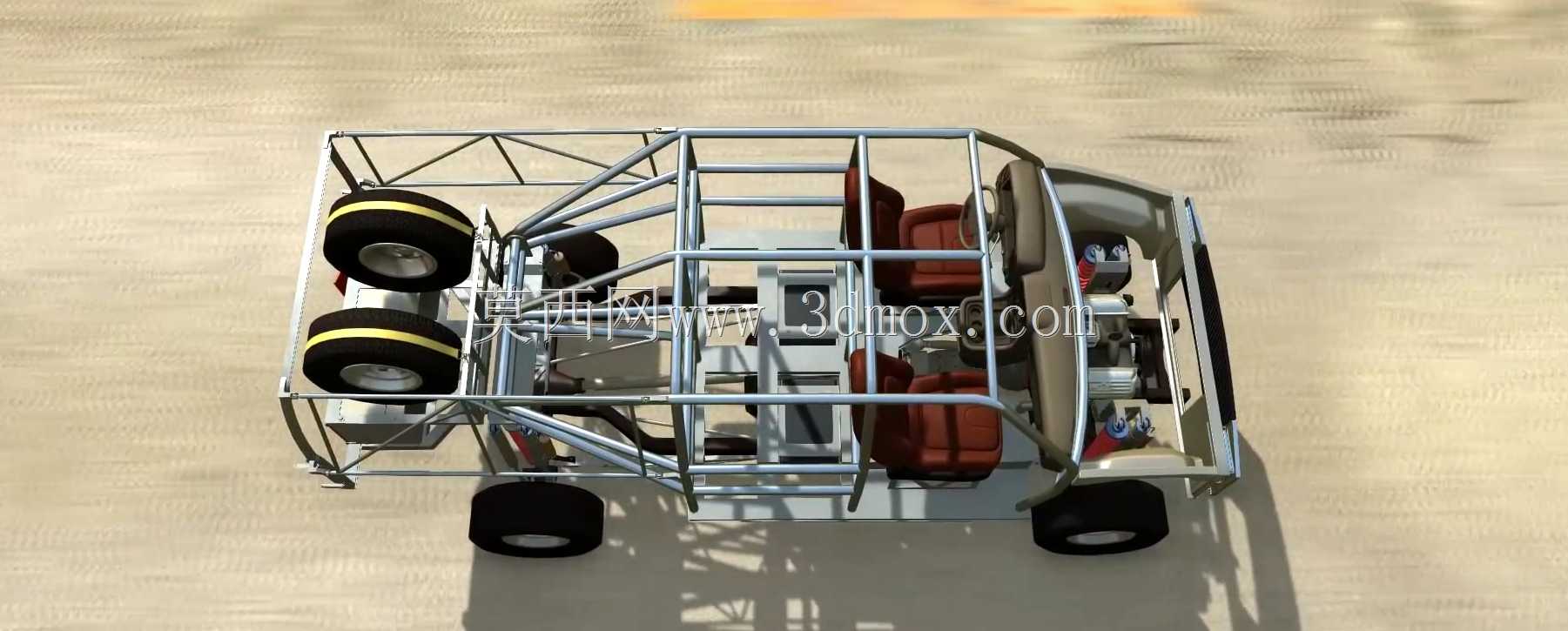

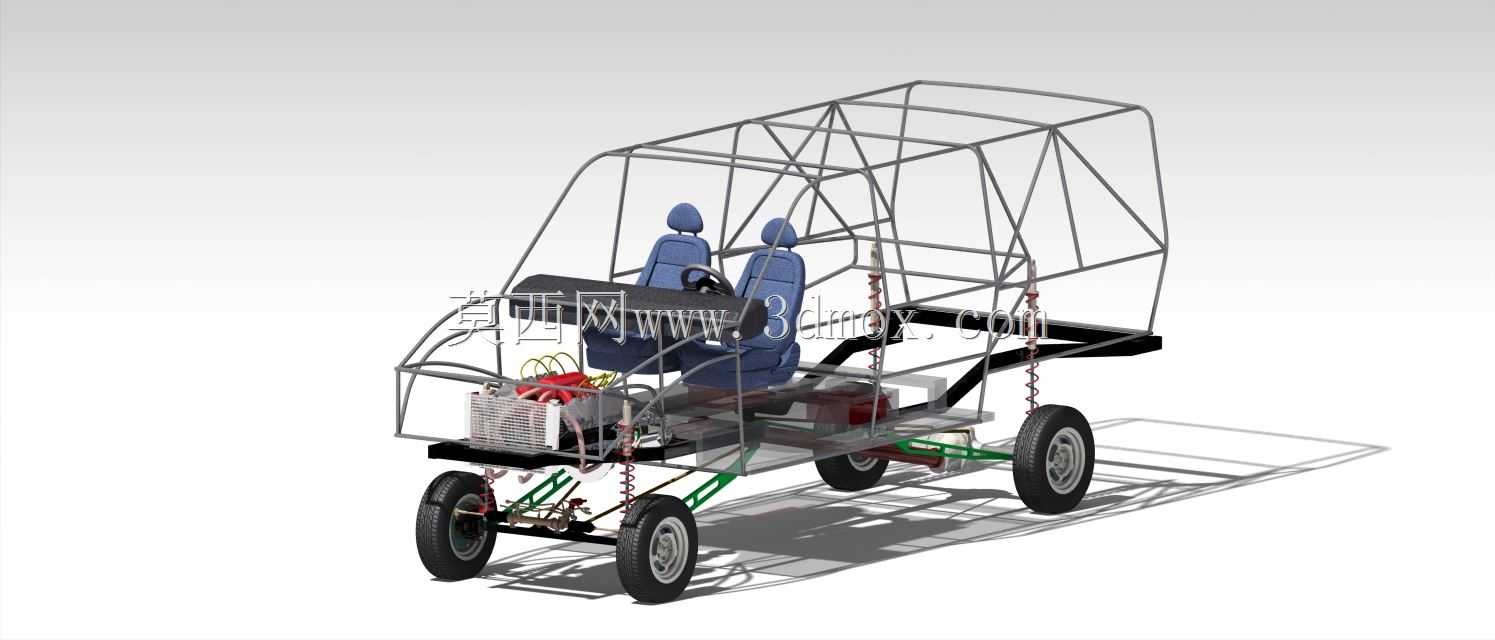

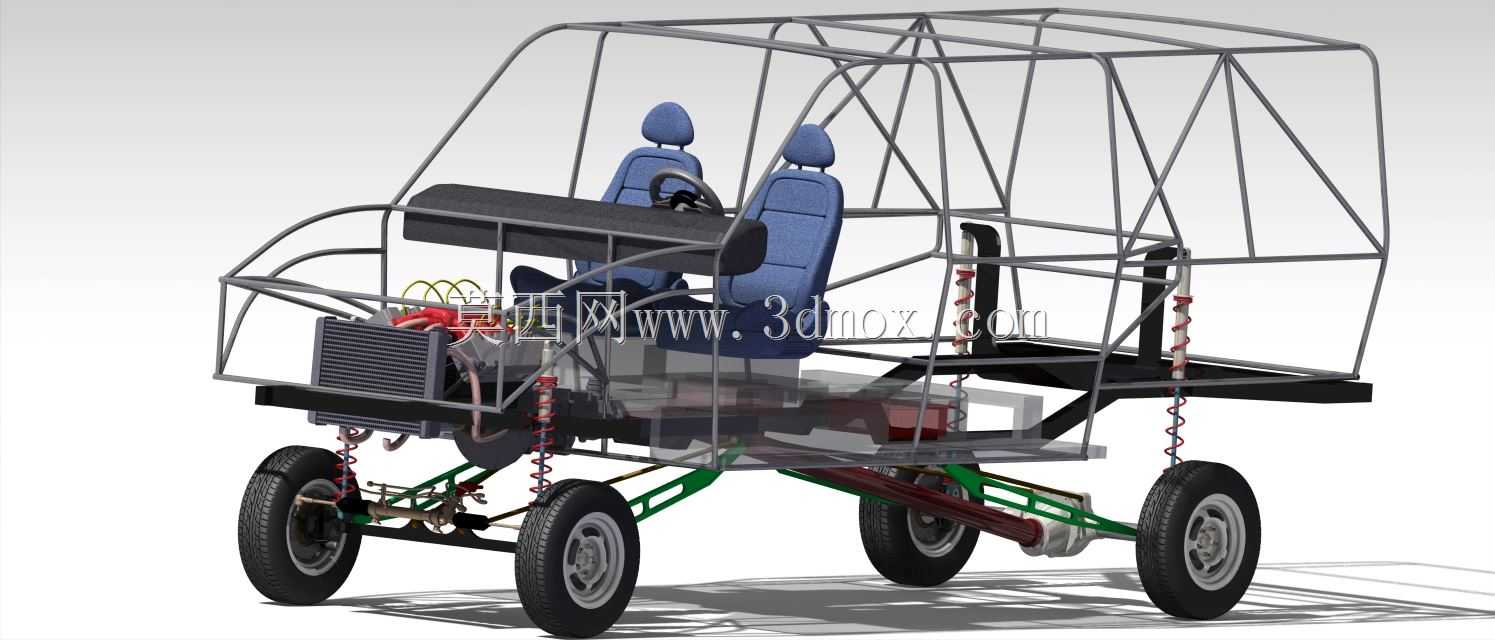

带全零部件钢管车架越野车辆结构设计

该三维结构设计针对非道路越野场景的小型越野载具开发，可应用于户外山地勘探、林区短途通勤、越野赛事原型验证、特种作业改装基底等多个场景，能够适配非铺装路面、泥泞坡地、浅滩碎石等复杂通行环境，满足小体量载具在复杂地形下的通行与搭载需求。整套设计完整呈现了车辆从车架到行走、动力、操控系统的全部零部件布局，采用外露钢管笼式车架作为核心承载结构，这种结构既能够在轻量化的前提下保证整车抗扭刚性，在车辆发生翻滚或侧向碰撞时为驾乘人员提供充足的生存空间，也便于后期改装时快速调整部件安装位置，适配不同的功能改装需求。动力系统采用前置布局，预留了散热模块、动力输出单元的安装位置，动力通过传动结构传递至差速器，再分配到前后驱动轮，能够保证在复杂路面下的动力输出稳定性，避免单轮打滑时整车失去动力。行走系统搭配了独立悬架结构，通过弹性杆件与车架连接，能够在车轮遇到路面起伏时提供充足的跳动行程，缓冲路面传递的冲击，提升驾乘舒适性与轮胎抓地力；转向系统直接连接前轮转向节，转向传动路径短，操控响应直接，能够适配越野场景下频繁的方向调整需求。座舱部分预留了双驾乘位的安装空间，座椅、操控踏板、转向机构的安装位置均按照人体工程学边界设定，保证驾乘人员在颠簸路面下也能保持稳定的操控姿态。整车的安装边界充分考虑了各部件的运动干涉问题，悬架跳动行程、转向轮最大转角、传动部件的运转空间都做了预留，避免实际装配与运行过程中出现部件碰撞、卡滞的问题；车架的钢管连接节点均做了受力强化设计，对应动力总成、悬架、座椅的安装位置预留了标准化的安装点位，不需要额外对车架进行打孔焊接即可完成核心部件的装配，既降低了原型车的制作难度，也便于后期维护时快速更换损坏部件。整套设计完整还原了小型越野车的核心机械结构逻辑，可作为越野车辆开发、机械结构教学、改装方案验证的参考载体，帮助开发者快速验证整车布局合理性，缩短原型车开发周期。
