商用车钢制轮毂三维结构设计

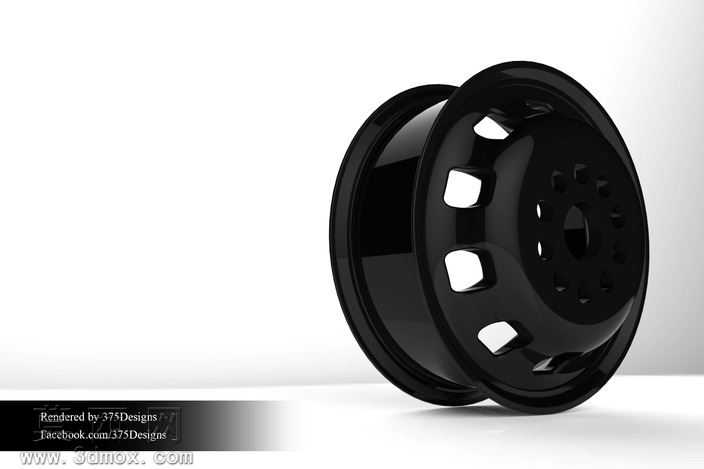

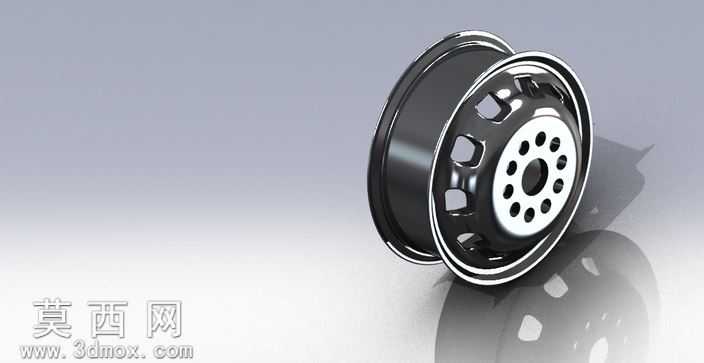

本作品为面向公共汽车与重型卡车使用的钢制轮辋三维设计模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以旋转凸台命令生成轮辋的基础回转基体，精准还原商用车辆轮辋的深槽式截面轮廓，严格匹配重载轮胎的装配尺寸公差，确保轮缘、胎圈座、槽底的各段曲面过渡顺滑无几何断点。针对轮辐部分，采用拉伸切除与圆周阵列命令完成散热孔与螺栓安装孔的结构排布，十个螺栓孔围绕中心轴孔等角度分布，完全适配重型商用车的车轴连接规格，五处异形散热孔在满足轻量化减重需求的同时，兼顾了制动系统的通风散热性能，孔位边缘均做了圆角过渡处理，避免应力集中导致的结构疲劳损坏。材质设计上为轮辋整体赋予了高光亮面黑色金属漆材质，在渲染阶段通过调整材质的反射率、粗糙度参数，还原钢制轮毂经电泳喷涂后的真实表面质感，场景内搭建了柔和的三点布光系统，主光从侧上方投射勾勒轮辋的曲面轮廓，辅光弱化暗部死黑区域，轮廓光强化轮辋边缘的金属立体感，最终渲染输出的效果清晰展现了轮辋的整体造型与细节结构。设计过程中充分考虑了商用车的重载使用场景，对轮辋的壁厚、轮辐与轮辋的焊接衔接位置做了结构强化，所有安装面的平面度、孔位同轴度均符合商用车轮辋的行业设计规范，既保证了模型的视觉展示效果，也具备实际生产参考的结构合理性，可用于商用车底盘系统的装配模拟、维修教学演示以及相关零部件的二次开发设计参考。
